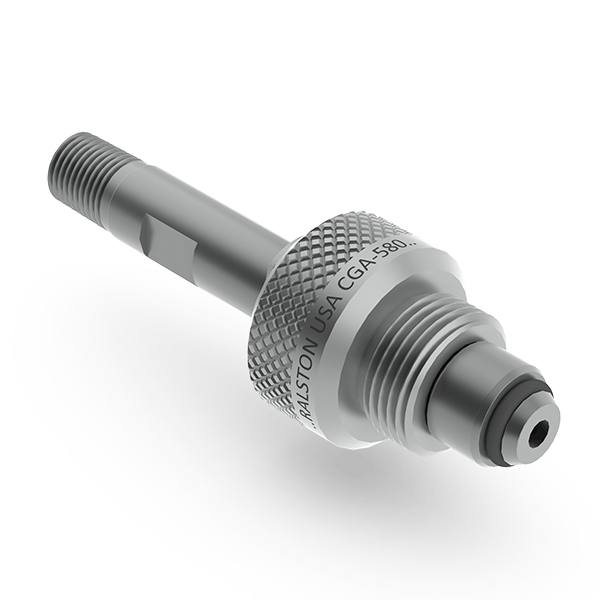

Ralston QTHA-2MS0-C580-QD는 CGA 580(미국) 규격 가스 실린더 밸브를 1/4" 수 NPT(ASME B1.20.1)로 잇는 스테인리스강 어댑터(Cylinder Valve Adapter)입니다. 실린더 쪽은 퀵 커넥트 방식이며 렌치 없이 CGA 580 밸브에 연결합니다. (주)테솔이 국내에 공식 공급합니다.
최대 압력은 5000 PSI(350 bar, 35 MPa)이고 사용 온도는 -18 ~ 105 °C입니다. 씰은 Buna-N과 우레탄입니다.
연결 구성
CGA 580 퀵 커넥트와 1/4" 수 NPT
한쪽은 CGA 580 수 퀵 커넥트이고 반대쪽은 1/4" 수 NPT입니다. 암 NPT 포트를 가진 압력 조정기나 호스 끝에 연결합니다.

매체와 씰
호환 매체와 Buna-N·우레탄 씰
씰은 Buna-N과 우레탄입니다. 사용 매체는 공기·불활성 가스·천연가스 같은 기체와 물, 유압유, 광유, Skydrol, Ralston 교정 오일 등 15가지입니다.

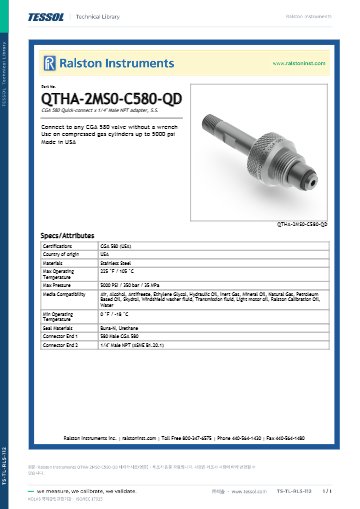

사양
QTHA-2MS0-C580-QD 연결과 정격
| 항목 | 사양 |
|---|---|
| 반대쪽 연결 | 1/4" 수 NPT (ASME B1.20.1) |
| 실린더 쪽 연결 | CGA 580 (미국) 수, 퀵 커넥트 |
| 사용 온도 | 0 °F / -18 °C ~ 225 °F / 105 °C |
| 씰 소재 | Buna-N, 우레탄 |
| 최대 압력 | 5000 PSI / 350 bar / 35 MPa |
| 소재 | 스테인리스강 |
활용 분야
CGA 580 실린더를 연결하는 작업
- 질소 실린더 연결 — 현장에서 압력 조정기를 질소 실린더에 연결합니다.
- 가스 충전 — 여러 가스 용기를 채우는 작업에 사용합니다.
같은 계열
QTHA-2MS0-C580-QD와 같은 계열 모델
- QTHA-CMS0-C580-QD — CGA 580 밸브 × 수 Quick-test
- QTHA-2MS0-B341T03-QD — BS 341 Type 3 밸브(영국) × 1/4" 수 NPT
- QTHA-2MS0-A2473T50-QD — AS 2473.2 Type 50 밸브(호주) × 1/4" 수 NPT
- QTHA-2MS0-D477T10-QD — DIN 477 Type 10 밸브(독일) × 1/4" 수 NPT
- QTHA-2MS0-F650TC-QD — NF E29-650 Type C 밸브(프랑스) × 1/4" 수 NPT
관련 제품
CGA 580 어댑터와 함께 보는 Quick-test 부품
- Ralston SAE · MS 아웃렛 포트 Quick-test 어댑터 (QTFT-3SB0, QTHA-3SB0, 3SB1, 5SB0)
- Ralston 고압 · 중압 Quick-test 어댑터 (XTHA-2MS0-XH, QTHA-2MS0-MP 외)
- Ralston Pete's Plug · Minimess · 튜브 피팅 Quick-test 어댑터 (QTHA-PMS, MFB, TS, TB)
Ralston QTHA-2MS0-C580-QD는 어떤 밸브에 연결합니까?
CGA 580(미국) 규격 가스 실린더 밸브에 연결합니다.
QTHA-2MS0-C580-QD의 반대쪽 연결은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
QTHA-2MS0-C580-QD는 렌치가 필요합니까?
필요하지 않습니다. CGA 580 밸브에 렌치 없이 연결합니다.
QTHA-2MS0-C580-QD의 최대 압력은 얼마입니까?
5000 PSI(350 bar, 35 MPa)입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-2MS0-C580-QD는 어떤 밸브에 연결합니까?
CGA 580(미국) 규격 가스 실린더 밸브에 연결합니다.
-
QTHA-2MS0-C580-QD의 반대쪽 연결은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
-
QTHA-2MS0-C580-QD는 렌치가 필요합니까?
필요하지 않습니다. CGA 580 밸브에 렌치 없이 연결합니다.
-
QTHA-2MS0-C580-QD의 최대 압력은 얼마입니까?
5000 PSI(350 bar, 35 MPa)입니다.
