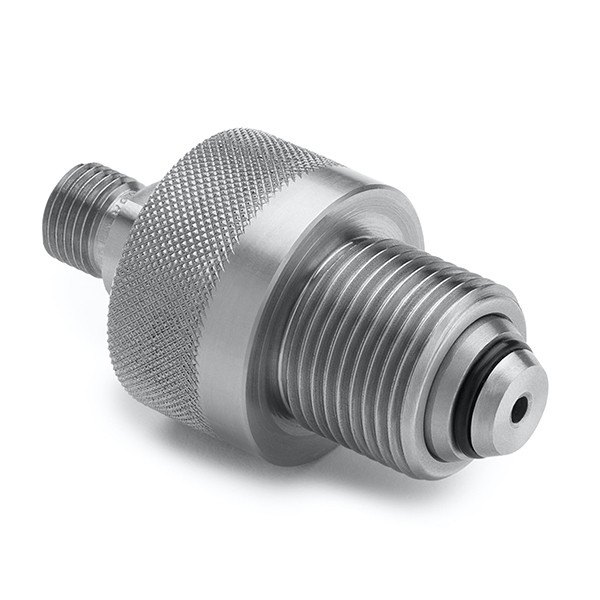

Ralston QTHA-CMS0-C580-QD는 CGA 580 가스 실린더 밸브에서 수 Quick-test 연결로 바로 이어 주는 스테인리스강 어댑터(Cylinder Valve Adapter)입니다. 렌치와 나사 실란트 없이 CGA 580 밸브에 연결하며 체크 밸브는 들어 있지 않습니다. (주)테솔이 국내에 공식 공급합니다.
최대 압력은 5000 PSI(35 MPa), 사용 온도는 -18 ~ 105 °C입니다. 크기는 높이 6.86 cm, 지름 3.51 cm입니다.
Quick-test 연결
CGA 580 밸브에서 호스까지 한 번에
반대쪽이 수 Quick-test이므로 암 Quick-test 호스를 바로 꽂습니다.

씰과 매체
Buna-N·우레탄 씰과 호환 매체 목록
씰은 Buna-N과 우레탄입니다. 호환 매체에는 공기, 천연가스, 불활성 가스, 물과 Ralston 교정 오일이 들어 있습니다.

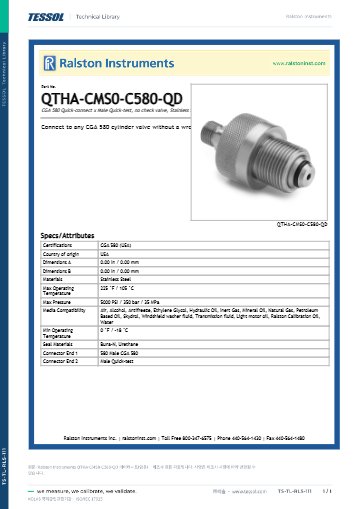

사양
QTHA-CMS0-C580-QD 연결과 정격
| 항목 | 사양 |
|---|---|
| 소재 | 스테인리스강 |
| 최대 압력 | 5000 PSI / 350 bar / 35 MPa |
| 씰 소재 | Buna-N, 우레탄 |
| 치수 (높이 × 너비 × 깊이) | 6.86 × 3.51 × 3.51 cm |
| 반대쪽 연결 | 수 Quick-test |
| 사용 온도 | 0 °F ~ 225 °F (-18 ~ 105 °C) |
| 체크 밸브 | 없음 |
| 실린더 쪽 연결 | CGA 580 (미국) 수 |
| 무게 | 210 g (7.42 oz) |
활용 분야
실린더에서 호스로 잇는 연결
- 질소 실린더 연결 — 현장에서 압력 조정기를 질소 실린더에 연결합니다.
- 가스 충전 — 여러 가스 용기를 채우는 작업에 사용합니다.
같은 계열
QTHA-CMS0-C580-QD와 같은 계열 모델
- QTHA-2MS0-C580-QD — CGA 580 밸브 × 1/4" 수 NPT
- QTHA-2MS0-B341T03-QD — BS 341 Type 3 밸브(영국) × 1/4" 수 NPT
- QTHA-2MS0-A2473T50-QD — AS 2473.2 Type 50 밸브(호주) × 1/4" 수 NPT
- QTHA-2MS0-D477T10-QD — DIN 477 Type 10 밸브(독일) × 1/4" 수 NPT
- QTHA-2MS0-F650TC-QD — NF E29-650 Type C 밸브(프랑스) × 1/4" 수 NPT
관련 제품
CMS0 어댑터와 함께 보는 고압·중압 어댑터
- Ralston SAE · MS 아웃렛 포트 Quick-test 어댑터 (QTFT-3SB0, QTHA-3SB0, 3SB1, 5SB0)
- Ralston 고압 · 중압 Quick-test 어댑터 (XTHA-2MS0-XH, QTHA-2MS0-MP 외)
- Ralston Pete's Plug · Minimess · 튜브 피팅 Quick-test 어댑터 (QTHA-PMS, MFB, TS, TB)
Ralston QTHA-CMS0-C580-QD의 반대쪽 연결은 무엇입니까?
수 Quick-test이며 체크 밸브는 없습니다.
QTHA-CMS0-C580-QD는 어떤 실린더 밸브에 맞습니까?
CGA 580(미국) 규격 밸브입니다.
QTHA-CMS0-C580-QD의 무게와 크기는 어떻게 됩니까?
무게 210 g, 높이 6.86 cm, 지름 3.51 cm입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-CMS0-C580-QD의 반대쪽 연결은 무엇입니까?
수 Quick-test이며 체크 밸브는 없습니다.
-
QTHA-CMS0-C580-QD는 어떤 실린더 밸브에 맞습니까?
CGA 580(미국) 규격 밸브입니다.
-
QTHA-CMS0-C580-QD의 무게와 크기는 어떻게 됩니까?
무게 210 g, 높이 6.86 cm, 지름 3.51 cm입니다.
