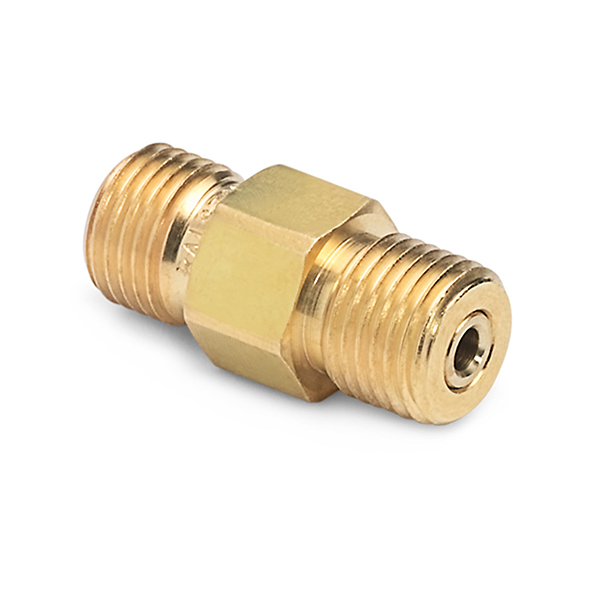

Ralston QTHA-HSHS (M) 퀵 테스트 x (M) 퀵 테스트 호스 유니온, 황동

Ralston QTHA-HSHS (M) 퀵 테스트 x (M) 퀵 테스트 호스 유니온, 황동

MODEL
QTHA-HSHS
브랜드
RALSTON INSTRUMENTS

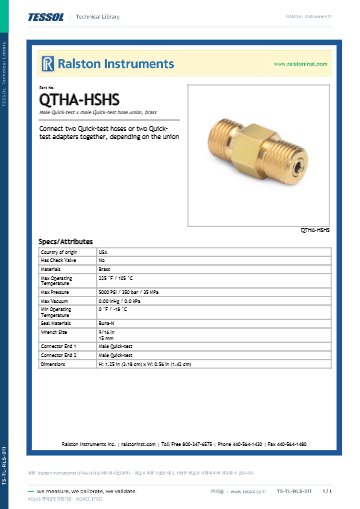

제품 자료
제품문의 구매하기

호스 두 개를 이어 길이를
늘리는 호스 유니온

Ralston Quick-test 호스 유니온 QTHA-HHSU · HSHS · CCBU · XTHA-HHSU

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Quick-test 호스 유니온 4종(QTHA-HHSU, QTHA-HSHS, QTHA-CCBU, XTHA-HHSU)은 호스 두 개를 이어 길이를 늘리거나 수형 어댑터 두 개를 맞붙이는 연결 부품(Hose Union)입니다. 수·수 구성과 암·암 구성, 5000 PSI와 10000 PSI XT 등급으로 나뉩니다.

Quick-test 방식이라 공구 없이 호스를 빠르게 연결해 교정 라인의 길이를 현장에서 조정할 수 있습니다. 전 모델이 미국에서 제작되며, 이 유니온은 (주)테솔이 국내에 공식 공급합니다.

5000 PSI

일반 유니온의 최대 압력

10000 PSI

XT 유니온의 최대 압력

16 mm

XTHA-HHSU 렌치 크기

105 °C

4종 공통 상한 사용 온도

특징

연결 구성과 등급별
유니온 선택

핵심 특징현장에서 달라지는 점
Quick-test 연결호스를 빠르게 연결해 교정 라인의 길이를 현장 여건에 맞춰 늘립니다.
수·수와 암·암 구성연결할 두 부품의 방향에 맞춰 고르므로 별도 변환 부품이 줄어듭니다.
스테인리스·황동 소재QTHA-HHSU와 XTHA-HHSU는 스테인리스, QTHA-HSHS와 QTHA-CCBU는 황동이며 사용 매체에 맞춰 고를 수 있습니다.
씰 소재 구분일반형은 Buna-N, XTHA-HHSU는 Teflon·Viton 씰이라 XT 라인의 압력 조건에 대응합니다.
XT 전용 설계XT 유니온은 XT 호스끼리만 연결하므로 등급이 다른 호스의 오결합을 막습니다.
미국 제작4종 모두 미국에서 제작됩니다.

구성 선택

연결 방향과
등급 확인

호스 끝이 모두 수형이면 QTHA-HHSU(스테인리스)나 QTHA-HSHS(황동)를, 수형 어댑터 두 개를 맞붙이려면 암·암 구성의 QTHA-CCBU를 선택합니다. XTHA-HHSU는 10000 PSI급 XT 호스 두 개를 잇는 모델이며 QT나 QS 호스와는 호환되지 않으므로 라인의 계열을 먼저 확인하세요.

XT 유니온은 XT 호스 전용

XTHA-HHSU는 렌치 크기가 16 mm로 일반 유니온의 15 mm와 다르므로 공구를 준비할 때 구분하세요. 일반 유니온으로는 70 MPa 라인을 구성하지 않고 XT 유니온만 사용합니다.

사양

4종 모델
비교 사양

항목QTHA-HHSUQTHA-HSHSQTHA-CCBUXTHA-HHSU
구성수 × 수 Quick-test 유니온수 × 수 Quick-test 유니온암 × 암 Quick-test 유니온수 × 수 Quick-test XT 유니온
소재스테인리스황동황동스테인리스
최대 압력5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa10000 PSI / 700 bar / 70 MPa
사용 온도-18 ~ 105 °C-18 ~ 105 °C-18 ~ 105 °C-18 ~ 105 °C
렌치 크기15 mm15 mm해당 없음16 mm
씰 소재Buna-NBuna-N해당 없음Teflon, Viton
길이 × 폭32 × 15 mm32 × 15 mm44 × 18 mm33 × 16 mm
무게30 g31 g51 g37 g

시리즈 공통 사양

항목사양
원산지미국
연결 방식Quick-test (XTHA-HHSU는 Quick-test XT)
XT 호환XT 유니온은 QT·QS 호스와 호환되지 않음

활용 분야

연결 부품이
필요한 현장

  • 호스 연장 — 두 호스를 이어 교정 라인의 길이를 늘립니다.
  • 어댑터 연결 — 암·암 유니온으로 수형 어댑터 두 개를 연결합니다.
  • 고압 XT 라인 — 10000 PSI급 XT 호스 두 개를 빠르게 연결합니다.

선택 가이드

연결 대상별
권장 모델

이럴 때 (연결 대상)권장 모델선택 이유
호스 두 개를 이어 스테인리스로 쓸 때QTHA-HHSU스테인리스 수·수 유니온입니다.
호스끼리 또는 어댑터끼리 황동으로 잇을 때QTHA-HSHS황동 수·수 유니온입니다.
수형 어댑터 두 개를 맞붙일 때QTHA-CCBU암·암 구성의 QTHA-CCBU입니다.
XT 호스 두 개를 이을 때XTHA-HHSU10000 PSI급 XT 전용인 XTHA-HHSU입니다.

구성·옵션

구성 종류

구분내용
일반 유니온QTHA-HHSU, QTHA-HSHS, QTHA-CCBU
XT 유니온XTHA-HHSU
