Druck DPI620Ginii/IS 다기능교정기

MODEL: DPI620Ginii/IS
브랜드

제품문의 구매하기

압력 모듈을 꽂아 쓰는
터치스크린 다기능 교정기

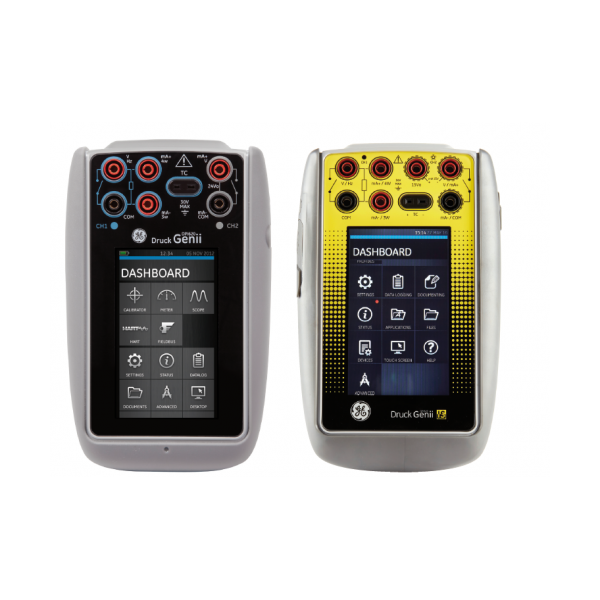

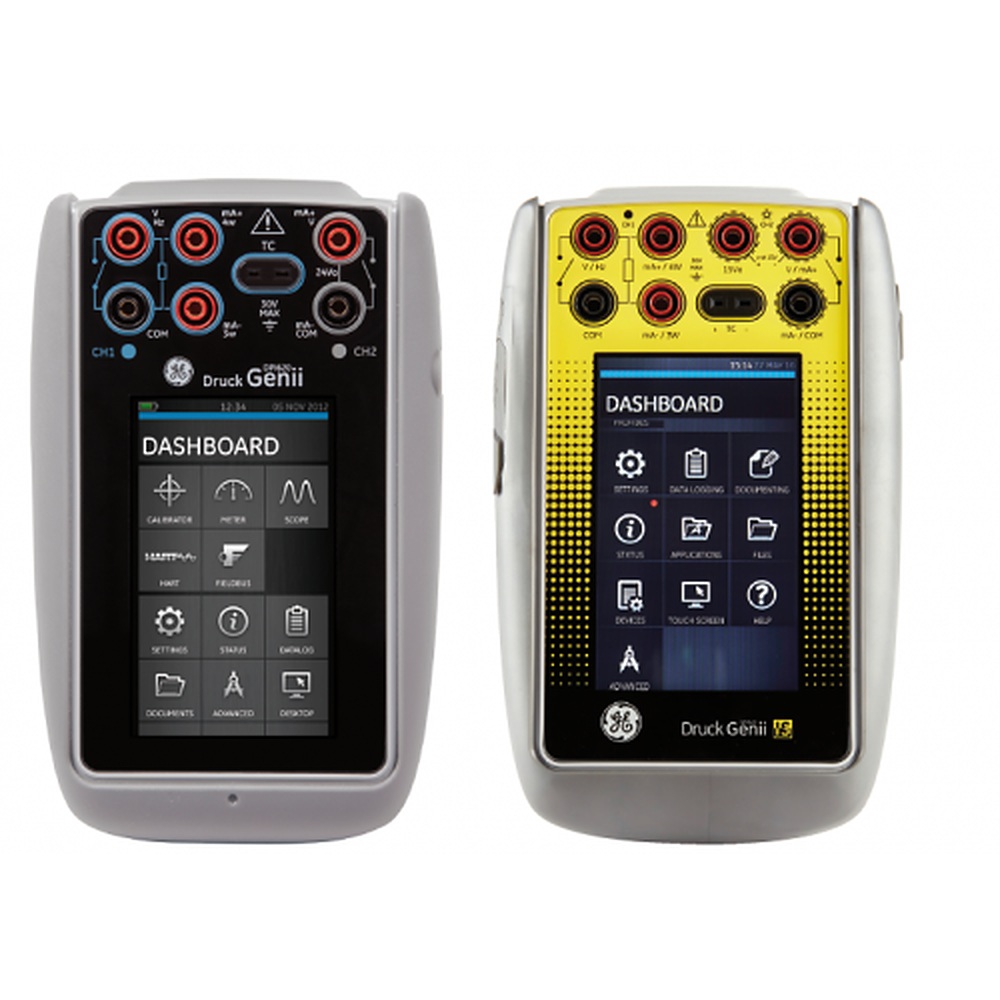

Druck DPI 620 Genii · DPI 620G-IS 모듈형 다기능 교정기

견적 받기

Druck DPI 620 Genii는 4.3인치 터치스크린 본체에 PM620 압력 모듈과 PV62x 압력 스테이션을 결합하는 모듈형 다기능 교정기(Modular Calibrator)입니다. 70 mbar ~ 1,000 bar 압력과 전기·온도 신호를 한 대로 교정하며, HART 모델과 본질안전형 DPI 620G-IS도 갖춥니다.

PM620 모듈은 총 불확도 0.025% FS부터, 고정밀 PM620T는 0.0125% FS부터 압력을 읽으므로 계기 정비 현장에서 압력 트랜스미터와 압력 스위치를 같은 본체로 점검합니다. 4Sight2 Lite 라이선스 1개가 기본으로 포함되는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

6채널

동시 데이터 로깅

4.3인치

480 × 800 컬러 터치스크린

0.0125% FS

PM620T 모듈 총 불확도

Ex ib IIC T4 Gb

DPI 620G-IS 방폭 등급

특징

본체와 모듈, 스테이션의
구성

핵심 특징	현장에서 달라지는 점
4.3인치 480 × 800 터치스크린	전기·온도·압력 측정값과 교정 마법사를 한 화면에서 조작하므로 메뉴 이동이 짧아집니다.
PM620 압력 모듈 교환식	공정 범위에 맞는 모듈로 바꿔 끼우므로 압력 범위마다 별도 교정기를 두지 않습니다.
PV62x 압력 스테이션 결합	압력 발생기와 본체를 일체로 구성해 현장 압력 점검 장비 수를 줄입니다.
HART 커뮤니케이터 내장 모델	교정과 HART 디바이스 설정을 한 본체에서 처리하므로 현장에 가져갈 장비가 줄어듭니다.
6채널 동시 로깅	여러 신호의 동시 변화를 기록하므로 간헐적으로 생기는 이상의 원인을 추적할 수 있습니다.
Wi-Fi · USB · Bluetooth 전송	교정 기록을 정비 관리 소프트웨어로 옮기는 수작업을 줄입니다.

모듈 구성

압력 모듈과
스테이션 선택

PM620 모듈은 70 mbar부터 1,000 bar까지 총 불확도 0.025% FS부터이며, 고정밀 PM620T는 350 mbar ~ 100 bar 절대압에서 0.0125% FS부터입니다. 모듈의 허용 압력은 상시 FS의 110%, 순간 FS의 2배이므로 점검할 트랜스미터의 최대 압력을 기준으로 범위를 정하세요.

압력의 국내 법정단위는 파스칼(Pa)이며 bar는 특수단위로 사용합니다. 1 bar는 0.1 MPa이고 psi와 kgf/cm²는 법정단위에 들지 않으므로, 화면과 성적서는 kPa, MPa, bar 단위로 운용하세요.

통신·기록

HART 설정과
교정 기록 연계

HART 설정과 4Sight2 교정 기록

HART 커뮤니케이터를 내장한 모델은 DD 라이브러리를 탑재하며 업그레이드는 무상이고, FOUNDATION Fieldbus는 -FF 모델, Profibus는 -PB 모델에 들어 있습니다. HART 통신용 250 Ω 저항은 메뉴에서 선택합니다. 4Sight2 Lite 라이선스 1개로 종이 없는 교정 기록과 성적서를 만들고, 수집한 데이터는 Wi-Fi, USB, Bluetooth로 옮깁니다. 국내 GMP는 시험기기와 계측기를 미리 정한 계획에 따라 정기적으로 교정하고 기록하도록 규정합니다.

방폭

620G-IS 방폭 등급
검토 항목

Ex ib IIC T4 Gb 본질안전형

DPI 620G-IS의 ATEX·IECEx 표시는 II 2G Ex ib IIC T4 Gb(-10 °C ≤ Ta ≤ +50 °C)이며 ETL Class I, Zone 1, AEx/Ex ib IIC T4 Gb 표시도 있습니다. ib 등급이므로 Zone 1·2에서 사용하고 Zone 0에는 Ex ia(Ga) 등급 제품이 필요합니다. IS형 루프 전원은 15 V ±10%로 일반형보다 낮으므로 트랜스미터 최소 공급 전압을 먼저 확인하세요.

사용 방법

DPI 620 Genii
USB 연결과 4Sight2 사용 순서

DPI 620 Genii는 USB 미니 B 클라이언트 포트로 PC의 4Sight2와 통신합니다. 본체 대시보드에는 Calibrator, Communicator, Test procedure, Record 메뉴가 있어 교정, HART 설정, 절차 시험, 기록을 이어서 진행합니다.

소프트웨어·도구	하는 일
4Sight2	시험 절차를 만들어 본체로 내려받고 결과를 관리
Calibrator	압력과 전기 신호 교정
Communicator	디지털 통신 기기 설정(HART, 해당 모델)
Test procedure / Record	내려받은 절차 실행과 측정값 기록
IDOS 외부 센서	USB로 연결하는 외부 센서 모듈

처음 연결하는 순서

순서	할 일
1	본체 측면 소켓에 +5 V DC 전원을 연결해 충전합니다. DPI620G는 완전 충전에 약 6.5시간이 걸립니다.
2	전원 버튼을 눌러 Druck 시작 화면 뒤 대시보드가 나타나는지 확인합니다.
3	Settings > Device에서 날짜, 시간, 언어를 설정합니다.
4	PC에서 4Sight2로 시험 절차를 만듭니다.
5	USB 미니 케이블로 본체와 PC를 연결하고, USB 클라이언트 포트 모드를 통신으로 선택합니다.
6	4Sight2에서 본체로 시험 절차를 내려받은 뒤 Test procedure에서 실행합니다.

USB 클라이언트 포트에는 저장 장치, 통신(4Sight2), ActiveSync 모드가 있습니다. 4Sight2 연결에는 통신 모드를 고르세요.

사양

일반형과 IS형
비교 사양

항목	DPI 620 Genii (일반형)	DPI 620G-IS (IS형)
루프 전원	24 · 28 V ±10%	15 V ±10%
내장 플래시	4 GB	8 GB
보호 등급	IP55	IP54
크기 (W×D×H)	186 × 115.5 × 42.5 mm	183 × 114 × 55 mm
무게 (배터리 포함)	675 g	1.1 kg
배터리	리튬폴리머 3.7 V, 최소 4600 mAh (일반 4800 mAh)	리튬이온 3.65 V, 4000 mAh
연속 동작 시간 (CH1 측정)	약 12시간	약 7시간
연속 동작 시간 (CH2 mA 측정)	약 7시간 (24 V 출력 12 mA)	약 5시간 (루프 12 mA)
연결 단자	USB Type A, USB Mini B, Bluetooth(B1 모델)	USB Mini B (클라이언트)
동시 표시 창	최대 6개	최대 5개
AC 전압 측정	0 ~ 2000 mV부터 0 ~ 300 V까지 (B · H 모델 제외)	해당 없음
방폭 등급	해당 없음	ATEX · IECEx II 2G Ex ib IIC T4 Gb / ETL Class I, Zone 1, AEx/Ex ib IIC T4 Gb
IS형 압력 모듈 방폭	해당 없음	II 1G Ex ia IIC T4 Ga (-10 ~ 50 °C), PM620LP는 방폭 인증 대상 아님

시리즈 공통 사양

항목	사양
정확도 기준	1년 장기 안정도 포함 총 불확도(k=2), 10 ~ 30 °C 기준이며 -10 ~ 10 °C · 30 ~ 50 °C에서는 °C당 추가 오차 적용
DC 전류	측정 ±20 mA · ±55 mA, 출력 0.2 ~ 24 mA
DC 전압	측정 -10 ~ 100 mV부터 ±30 V까지, 주요 범위 ±20 V · ±30 V (±20 V 측정 예: 0.0025% Rdg + 0.002% FS)
저항	0 ~ 400 Ω, 0 ~ 4000 Ω (2선식 · 4선식), 저항 시뮬레이션 지원
주파수	0 ~ 1000 Hz, 1 kHz ~ 50 kHz
열전대	B, E, J, K, L, N, R, S, T, U, C, D
열전대 기준접점 보상	0.2 °C (주위 온도 10 ~ 30 °C)
열전대 정확도 예	B형 250 ~ 500 °C: 4.00 °C
RTD	Pt50 ~ Ni120 형식, Pt100 · Pt200 · Pt500 · Pt1000 포함 (4선식 참 저항 및 표준 측정, 시뮬레이션)
RTD 정확도 예	Pt100 (385) -200 ~ 850 °C: 0.012% Rdg + 0.04 °C
HART 저항	250 Ω (메뉴 선택)
디지털 통신	HART (-B · -L 모델 제외), FOUNDATION Fieldbus (-FF 모델), Profibus (-PB 모델)
데이터 전송	Wi-Fi, USB, Bluetooth
데이터 로깅	6채널 동시
디스플레이	4.3인치 (110 mm) 480 × 800 컬러 터치스크린
프로세서 · 메모리	800 MHz, SDRAM 512 MB
지원 언어	11개 언어
소프트웨어	4Sight2 Lite 라이선스 1개 기본 포함
작동 온도	-10 ~ 50 °C
보관 온도 · 습도	-20 ~ 70 °C, 0 ~ 90% RH (비응축)

압력 모듈 · 캐리어 · 스테이션 사양

항목	사양
PM620	70 mbar ~ 1,000 bar, 총 불확도 0.025% FS부터
PM620T-B	350 mbar ~ 3.5 bar 절대압, 0.05% FS부터
PM620LP	2.5 ~ 25 mbar 차압, 0.05% 스팬부터 (최대 정압 250 mbar 게이지, 2.5 mbar 범위는 20 ~ 30 °C에서 사용)
PM620T	350 mbar ~ 100 bar 절대압, 0.0125% FS부터, 자세 안정성 0.2 mbar/g 미만
모듈 공통	최대 순간 압력 FS의 2배, 상시 FS의 110%, IP65, 작동 -10 ~ 50 °C, 보관 -20 ~ 70 °C, 길이 56 mm, 지름 44 mm, 최대 106 g
MC620G 캐리어	공압 400 bar, 유압 1000 bar, 80 × 100 × 110 mm, 640 g (MC620-IS: 78 × 100 × 110 mm, 820 g)
PV621G · PV622G · PV623G	공압 20 bar · 공압 100 bar · 유압 1000 bar, 무게 2.65 kg · 3.30 kg · 3.75 kg (IS형 작동 -10 ~ 40 °C)
PV624	자동 ±55 mbar (20 mL), 하이브리드 -0.9 ~ 20 barg, 내장 기압계 800 ~ 1100 mbar 절대압 (총 불확도 0.5 mbar 미만), 작동 0 ~ 50 °C, IP54, 3.4 kg, 343 × 192 × 136 mm, 배터리 일반 8시간
PV624 압력 도달 시간	0 ~ 2 barg(15 mL) 15초 미만, 0 ~ 20 barg(50 mL) 90초 미만

활용 분야

압력과 전기 신호를
함께 점검하는 현장

정유·화학 계장 정비 — 압력 트랜스미터, 압력 스위치, 밸브 포지셔너를 한 본체로 점검하고 결과를 4Sight2로 정리합니다.
폭발위험장소 설비 — DPI 620G-IS를 Zone 1·2의 현장 트랜스미터 교정에 사용합니다.
제약·바이오 GMP 설비 — 교정 계획에 따른 점검 결과를 종이 없이 기록합니다.
발전·에너지 플랜트 — HART 트랜스미터를 설정하고 압력 루프를 교정합니다.

선택 가이드

통신 방식별
권장 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
일반 구역에서 HART 디바이스를 설정하고 교정할 때	DPI 620 Genii HART 내장 모델	HART 커뮤니케이터와 DD 라이브러리를 본체에 내장합니다.
FOUNDATION Fieldbus 디바이스를 다룰 때	DPI 620 Genii -FF 모델	HART에 FF 커뮤니케이터를 더한 구성입니다.
Profibus 트랜스미터를 다룰 때	DPI 620 Genii -PB 모델	Profibus 통신 모델입니다.
Zone 1·2에서 교정할 때	DPI 620G-IS	II 2G Ex ib IIC T4 Gb 등급 본질안전형입니다.
HART 저항만 필요하고 커뮤니케이터가 필요 없을 때	Druck DPI 880	250 Ω 저항을 메뉴에서 넣는 더 가벼운 구성입니다.

구성·옵션

모듈·스테이션과
소프트웨어

PM620 · PM620T · PM620T-B · PM620LP 압력 모듈 — 압력 범위와 정확도 등급에 맞춰 선택합니다.
MC620G 캐리어 — 모듈을 본체 밖에서 사용할 때 연결하며 IS형은 MC620-IS를 사용합니다.
PV621G · PV622G · PV623G · PV624 압력 스테이션 — 공압·유압 압력 발생과 제어를 본체와 일체로 구성합니다.
4Sight2 Lite — 종이 없는 교정 기록과 성적서를 만드는 소프트웨어이며 1개 라이선스가 포함됩니다.

교정 연계

압력 모듈은 모듈별로 소급성을 관리해야 하므로 교정 주기를 모듈 단위로 정하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

DPI 620 Genii와 함께 보는
다기능 교정기

DPI 620G-IS의 방폭 표시는 무엇입니까?
ATEX·IECEx II 2G Ex ib IIC T4 Gb(-10 °C ≤ Ta ≤ +50 °C) 표시입니다. ETL Class I, Zone 1, AEx/Ex ib IIC T4 Gb 표시도 있습니다.
Zone 0에서 사용할 수 있습니까?
아닙니다. DPI 620G-IS는 Ex ib(Gb) 등급이므로 Zone 1·2용입니다. Zone 0에는 Ex ia(Ga) 등급 제품이 필요합니다.
DPI 620 Genii와 DPI 880은 무엇이 다릅니까?
HART 커뮤니케이터의 유무입니다. DPI 880은 250 Ω 저항만 넣고, DPI 620 Genii는 HART 디바이스를, -FF 모델은 FF 디바이스까지 설정합니다. 6채널 로깅과 PV62x 스테이션 결합도 DPI 620 Genii에 있습니다.
4Sight2 Lite는 무엇입니까?
4Sight2 교정 관리 소프트웨어의 무상 라이선스이며 본체 1대에 1개가 포함됩니다. 더 많은 사용자나 기능이 필요하면 상위 구성을 별도로 검토하세요.
DPI 620 Genii의 PM620 압력 모듈은 어떻게 선택합니까?
점검할 트랜스미터의 최대 압력을 기준으로 범위를 정합니다. 모듈은 상시 FS의 110%까지 허용하므로 FS가 최대 압력보다 약간 큰 모듈이 적합합니다.
