Druck DPI880 핸드타입 다기능 교정기

MODEL: DPI880
브랜드

제품문의 구매하기

전기·온도 신호를 내고 재는
425 g 다기능 교정기

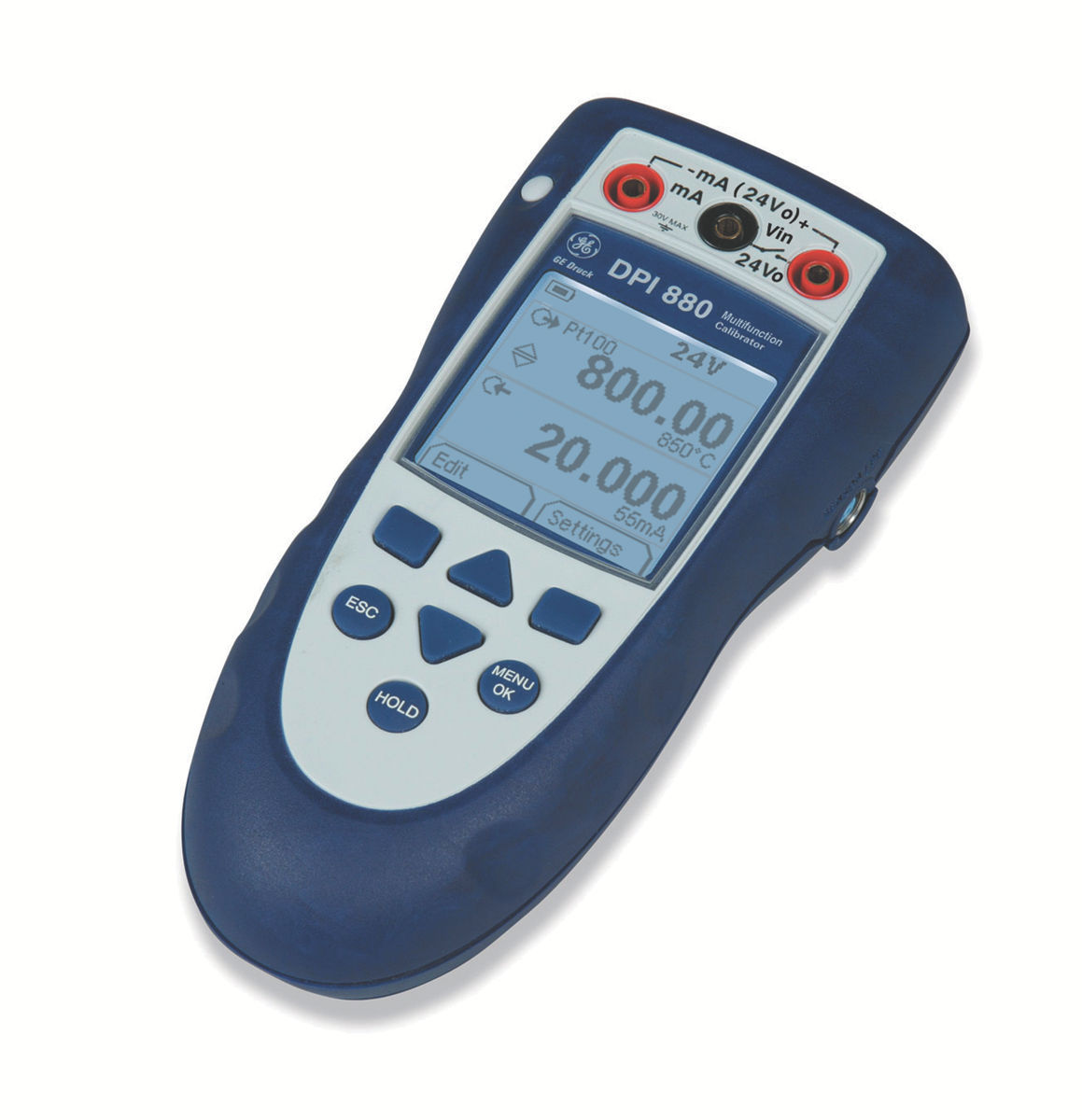

Druck DPI 880 다기능 교정기

견적 받기

Druck DPI 880은 mA·V·저항·주파수와 RTD·열전대 신호를 측정하고 출력하는 휴대형 다기능 교정기(멀티펑션 프로세스 캘리브레이터)입니다. IDOS 압력 모듈 32종을 연결해 계장 현장의 압력·온도·루프 교정을 한 대로 처리합니다.

AA 알칼라인 건전지 3개로 측정은 50시간 이상, 24 V 루프 전원 출력은 10시간 이상 동작하므로 하루 점검 중에 충전 일정을 따로 관리하지 않아도 됩니다. 본체에 루프 전원과 메뉴로 넣는 HART 통신용 저항을 갖춘 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

425 g

본체 한 대로 휴대하는 무게

24 V

루프 전원, 최대 35 mA

250 Ω

메뉴에서 선택하는 HART 저항

25 mbar ~ 700 bar

IDOS 압력 모듈 32종 범위

특징

측정과 출력을
한 화면에서 처리

핵심 특징	현장에서 달라지는 점
듀얼 리딩 화면	입력 압력과 출력 mA를 한 화면에 함께 보여 주므로 트랜스미터 응답을 한 사람이 읽고 기록합니다.
스텝·램프·넛지 출력	설정한 스텝값과 시간 램프로 아날로그 미터와 밸브의 응답을 확인하고, 넛지 출력으로 설정값과 동작값의 차이를 세밀하게 찾습니다.
스위치 시험 자동 캡처	open·closed 트립값을 자동으로 기록하므로 스위치·트립·알람 설정값을 확인하는 반복 조작이 줄어듭니다.
IDOS 플러그앤플레이 모듈	모듈에 보정 정보가 들어 있어 교정기에서 따로 보정하지 않고 연결하는 즉시 압력을 읽습니다.
RTD 2·3·4선식 자동 감지	결선 방식을 직접 고르지 않아도 되므로 현장 센서 교체 때 설정 실수가 줄어듭니다.
자동 트리거 주파수 입력	파형과 진폭에 따라 트리거 값을 자동으로 정하므로 유량계 펄스 출력 같은 신호도 바로 읽습니다.

압력 모듈

현장 압력에 맞춘
IDOS 모듈 선정

측정 범위가 정확도를 좌우하는 IDOS 모듈

IDOS 범용 압력 모듈은 25 mbar부터 700 bar까지 32종이 있으며 표준 정확도는 0.05% FS부터, 프리미어 범위는 0.01% FS입니다. 측정 범위가 좁을수록 FS 대비 오차가 작아지므로 트랜스미터 스팬보다 지나치게 큰 모듈은 피하는 편이 정확도에 유리합니다.

프리미어 정확도는 18~28 °C에서 적용되며, 음압 교정이 필요하면 프리미어 범위의 음압 교정 옵션을 지정합니다. 모듈 접속은 현장 배관 부속에 따라 G 1/8 암나사 또는 1/8 NPT 암나사 중에서 선택합니다. DPI 800 시리즈와 DPI 150 같은 IDOS 로고 장비의 모듈과도 호환됩니다.

HART와 단위

HART 저항의 역할과
법정단위 운영

저항은 넣지만 디바이스 설정은 하지 않습니다

DPI 880은 HART 통신에 필요한 250 Ω 저항을 메뉴에서 루프에 넣지만 HART 디바이스의 설정과 커미셔닝은 수행하지 않습니다. HART 커뮤니케이터가 필요하면 DPI 620 Genii를 검토하고, FOUNDATION Fieldbus는 DPI 620 Genii의 -FF 모델에 들어 있습니다.

압력의 국내 법정단위는 파스칼(Pa)이며 bar는 특수단위로 사용합니다. 1 bar는 0.1 MPa이고 psi와 kgf/cm²는 법정단위에 들지 않으므로, 화면 표시와 성적서는 kPa·MPa·bar 기준으로 운영하세요.

사양

전기·온도·압력
전체 사양

항목	사양
정확도 기준	0 °C ~ 50 °C 전체 정확도, 1년 안정도 포함
mA 측정 · 출력	0 ~ 24.000 mA: 0.02% rdg + 2 counts
mA 확장 범위	0 ~ 55.000 mA: 0.02% rdg + 3 counts
mV	0 ~ 120.00 mV: 0.02% rdg + 2 counts
DC 전압 측정	0 ~ 12.000 V: 0.02% rdg + 2 counts / 0 ~ 30.000 V: 0.03% rdg + 2 counts
저항	0 ~ 4000.0 Ω: 0.1 ~ 1.3 Ω
주파수 측정	0 ~ 999.999 Hz, 0 ~ 50.0000 kHz, 0 ~ 999999 cpm, 0 ~ 999999 cph: 0.003% rdg + 2 counts
주파수 출력	0 ~ 999.999 Hz: 0.003% rdg + 0.0023 Hz / 0 ~ 50.0000 kHz: 0.003% rdg + 0.0336 Hz
주파수 입력 · 출력 조건	구형파, 입력 최대 30 V, 트리거 레벨 0 ~ 12 V(분해능 0.1 V), 출력 진폭 0 ~ 12 V DC ±1%(최대 10 mA) 또는 0 ~ 12 V AC 피크-피크 ±5%(최대 10 mA)
스위치 검출	open · closed 검출, 전류 2 mA
루프 전원	24 V ±10% (최대 35 mA)
HART 저항	250 Ω (메뉴 선택)
RTD 종류	8종 시뮬레이션 · 측정 (아래 표 참조)
RTD 여기 전류	측정 0.2 ~ 0.5 mA / 시뮬레이션 0.05 ~ 3 mA (펄스 여기 최소 10 ms)
RTD 결선	2 · 3 · 4선식 자동 감지
열전대 종류	12종 시뮬레이션 · 측정 (아래 표 참조)
냉접점 오차	주변 온도 30 °C 변화에 최대 0.2 °C
압력	IDOS UPM 32종, 25 mbar ~ 700 bar
압력 정확도	표준 0.05% FS부터, 프리미어 0.01% FS
프리미어 정확도 조건	18 °C ~ 28 °C, 프리미어 범위 음압 교정 옵션
압력 접속	G 1/8 암나사 또는 1/8 NPT 암나사
IDOS 호환	DPI 800 시리즈, DPI 150 등 IDOS 로고 장비
스텝 · 램프 출력	설정한 스텝값과 시간 램프 출력
넛지 출력	사용자가 정한 값으로 미세 조정
스위치 테스트	open · closed 트립값 자동 캡처
자동 트리거	파형·진폭과 무관하게 최적값 검출
데이터 로깅 (IO800E 업그레이드)	단일 1000 · 이중 750 화면, 날짜 · 시각 포함, 간격 1초 ~ 23시간 59분 59초 또는 키 입력, 헤더 태그 6자
통신	RS232, 19.2k baud, 데이터 8비트, 정지 1비트, 패리티 없음, Xon/Xoff, CSV 형식 ASCII 출력
전기 단자	4 mm 소켓, 미니잭 열전대 소켓
디스플레이	백라이트 그래픽 LCD
전원	AA 알칼라인 3개 (측정 50시간 이상, 24 V 출력 10시간 이상)
크기 · 무게	180 × 85 × 50 mm, 425 g
교정 기준 온도	10 °C ~ 30 °C
동작 온도	−10 °C ~ 50 °C
온도 계수	−10 °C ~ 10 °C, 30 °C ~ 50 °C: 0.003% FS/°C (저항 0.005% FS/°C)
보관 온도	−20 °C ~ 70 °C
습도	0% ~ 90% 비응축, Def Stan 66-31, 8.6 Cat III
충격 · 진동	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
안전 규격	BS EN61010:2001, PED Class SEP, CE
EMC	BS EN61326-1:1998 + A2:2001

RTD 형식별 정확도

형식	규격	정확도 (중간 범위)	측정 범위
Pt 50 (385)	IEC 751	0.5 °C	−200 ~ 850 °C
Pt 100 (385)	IEC 751	0.25 °C	−200 ~ 850 °C
Pt 200 (385)	IEC 751	0.6 °C	−200 ~ 850 °C
Pt 500 (385)	IEC 751	0.4 °C	−200 ~ 850 °C
Pt 1000 (385)	IEC 751	0.2 °C	−200 ~ 400 °C
D 100 (392)	JIS 1604-1989	0.25 °C	−200 ~ 650 °C
Ni 100	DIN 43760	0.2 °C	−60 ~ 250 °C
Ni 120	MINCO 7-120	0.2 °C	−80 ~ 260 °C

열전대 형식별 정확도

형식	규격	정확도 (중간 범위)	측정 범위
K	IEC 584	0.6 °C	−270 ~ 1372 °C
J	IEC 584	0.5 °C	−210 ~ 1200 °C
T	IEC 584	0.3 °C	−270 ~ 400 °C
B	IEC 584	1.0 °C	0 ~ 1820 °C
R	IEC 584	1.0 °C	−50 ~ 1768 °C
S	IEC 584	1.4 °C	−50 ~ 1768 °C
E	IEC 584	0.4 °C	−270 ~ 1000 °C
N	IEC 584	0.6 °C	−270 ~ 1300 °C
L	DIN 43710	0.3 °C	−200 ~ 900 °C
U	DIN 43710	0.3 °C	−200 ~ 600 °C
C	규격 없음	1.0 °C	0 ~ 2315 °C
D	규격 없음	1.0 °C	0 ~ 2490 °C

IDOS 압력 모듈 범위

측정 범위	표준 정확도 (% FS)	프리미어 정확도 (% FS)
±25 mbar	0.1	0.03
±70, 200, 350, 700 mbar	0.075 (350 mbar 모듈은 0.1)	0.03 (350 mbar 모듈은 해당 없음)
−1 ~ 1 bar, −1 ~ 2 bar	0.05 (2 bar 모듈은 0.075)	0.01 (2 bar 모듈은 해당 없음)
−1 ~ 3.5, 7, 10, 20 bar	0.05 (7 bar, 20 bar 모듈은 0.075)	0.01 (7 bar, 20 bar 모듈은 해당 없음)
35, 70, 100, 135, 200 bar	0.05	0.01
350 bar, 700 bar (밀폐 게이지)	0.05	해당 없음

활용 분야

계장 현장의
점검과 교정

플랜트 계장 정비 — 압력·온도·차압 트랜스미터의 영점과 스팬을 현장에서 점검하고 4~20 mA 루프 신호를 확인합니다.
유량·레벨 계기 점검 — 주파수·펄스 입력 신호를 읽어 유량계 변환기와 레벨 스위치의 동작점을 확인합니다.
온도 센서 점검 — RTD와 열전대 입력을 시뮬레이션해 온도 조절기와 지시계의 응답을 시험합니다.
압력 스위치·안전밸브 시험 — 스위치 트립값과 복귀값을 자동으로 캡처해 설정값 기록을 남깁니다.

선택 가이드

현장 요구별
권장 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
압력·전기·온도를 한 대로 점검하고 HART는 저항만 필요할 때	DPI 880	250 Ω 저항을 메뉴에서 넣고 IDOS 모듈로 압력까지 연결합니다.
HART 디바이스 설정과 커미셔닝까지 한 대로 처리할 때	Druck DPI 620 Genii	HART 커뮤니케이터를 갖춘 모듈형 교정기여서 DPI 880에 없는 HART 디바이스 설정까지 처리합니다.
전기·온도 신호 위주이고 압력 모듈이 필요 없을 때	REED R5850	컬러 화면에 열전대 12종과 RTD 10종을 다루는 전기·온도 전용 교정기입니다.
압력 모듈 2개를 동시에 읽거나 터치스크린이 필요할 때	Additel ADT226	압력 모듈 포트 2개와 터치스크린을 갖춘 IP67 교정기입니다.

교정 주기

교정 주기와
KOLAS 안내

정확도 사양은 1년 안정도를 포함하므로 교정 주기는 사용 빈도와 허용 오차를 보고 사용 기관이 정합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

DPI 880과 함께 보는
다기능 교정기

REED R5850 다기능 공정 교정기
Additel ADT226 · ADT226Ex 다기능 공정 교정기
Additel ADT227 · ADT227Ex 문서화 다기능 공정 교정기

DPI 880으로 HART 트랜스미터를 설정할 수 있습니까?
아니요, DPI 880은 250 Ω HART 저항만 루프에 넣고 디바이스 설정과 커미셔닝 기능은 없습니다. 설정까지 한 대로 처리하려면 HART 커뮤니케이터를 갖춘 DPI 620 Genii를 검토하세요.
DPI 880의 IDOS 압력 모듈은 어떤 기준으로 고릅니까?
공정 압력 범위를 포함하는 모듈 가운데 범위가 가장 낮은 것을 고릅니다. 현장 조건을 알려 주시면 (주)테솔이 모듈 형식을 정리해 안내해 드립니다.
DPI 880을 폭발위험장소에서 사용할 수 있습니까?
아니요, DPI 880은 본질안전 모델이 아니며 안전 규격은 BS EN61010:2001과 CE입니다. 폭발위험장소에는 본질안전 모델인 DPI 620G-IS를 검토하세요.
DPI 880의 정확도 사양은 어떤 조건에서 적용됩니까?
0 ~ 50 °C 전체 온도 범위와 1년 안정도를 포함한 값입니다. 교정 기준 온도는 10 ~ 30 °C이며 그 밖의 구간에는 온도 계수가 더해집니다.
