Fluke 725Ex 방폭형 다기능 공정 교정기

Fluke 725Ex 방폭형 다기능 공정 교정기

MODEL
Fluke 725Ex
브랜드
FLUKE
제품 자료
제품문의 구매하기

방폭 장갑을 낀 손으로도
다루는 본질안전 공정 교정기

Fluke 725Ex 본질안전 다기능 공정 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 725Ex는 I.S. Class I, Division 1 Groups B-D 방폭 표시를 갖춘 본질안전 다기능 공정 교정기(Intrinsically Safe Process Calibrator)입니다. 폭발위험장소에서 mA·V·저항·주파수·RTD·열전대를 측정·출력하고, 700PEx 모듈을 연결하면 압력까지 측정합니다.

입력과 출력을 분할 화면에 함께 보여 주고 메뉴 없이 푸시 버튼으로 조작하므로, 방폭 장갑을 낀 손으로도 단계 이동이 단순합니다. 12 V 루프 전원으로 트랜스미터에 전원을 공급할 수 있으며, 725Ex는 (주)테솔이 국내에 공식 공급합니다.

12 V

루프 전원, 합선 보호 시 최대 22 mA

8종

본질안전 700PEx 압력 모듈

0.85 kg

AA 알칼라인 4개 구동 본체

3년

보증 기간

특징

분할 화면과 자동 출력으로
줄이는 방폭 현장 작업

핵심 특징현장에서 달라지는 점
2채널 동시 소싱과 측정한 화면에서 입력과 출력을 함께 보므로 트랜스미터 교정 중 값을 번갈아 확인하는 동작이 줄어듭니다.
압력 측정과 mA 출력 병행압력을 측정하면서 mA를 출력해 밸브와 I/P 변환기의 응답을 함께 시험합니다.
자동 스텝·자동 램프25% 스텝과 램프를 자동으로 출력해 선형성을 빠르게 확인할 수 있고, 원격 시험 중에도 손이 자유롭습니다.
내장 루프 전원2선식 트랜스미터에 전원을 직접 공급하므로 별도 전원 장치를 방폭 구역에 들이지 않아도 됩니다.
설정 저장 메모리자주 사용하는 시험 설정을 저장해 반복 점검 때 입력 시간을 줄입니다.
별도 배터리 칸교정 씰을 건드리지 않고 건전지를 교체할 수 있어 교정 상태가 유지됩니다.

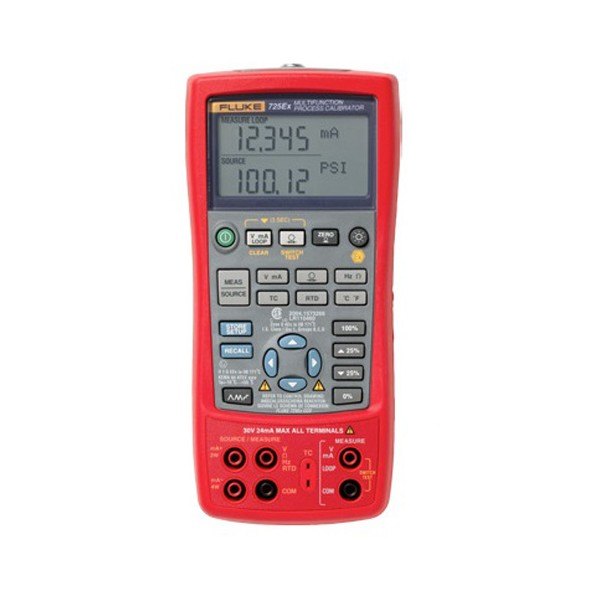

Fluke 725Ex - 표시창과 키패드, 단자가 있는 다기능 교정기 전면
표시창과 키패드, 단자가 있는 다기능 교정기 전면

방폭 표시

방폭 표시 읽는 법과
등급 비교

구분·가스 그룹·온도를 담은 방폭 표시

725Ex의 표시는 I.S. Class I, Division 1 Groups B-D, 171 °C이며 구분(Class I, Division 1), 가스 그룹(B-D), 온도(171 °C)가 한 줄에 들어 있습니다. 현장의 구역과 가스 그룹이 이 표시 범위에 드는지 먼저 대조하고, 압력 모듈을 사용할 때는 모듈의 방폭 표시도 함께 확인하세요.

본질안전 등급 ia, ib, ic의 구분

본질안전 방폭은 보호 수준에 따라 ia, ib, ic로 나뉘며 ia가 Zone 0까지 사용할 수 있는 가장 높은 등급입니다. Druck DPI 620G-IS는 ib(Gb)여서 Zone 1·2용이고 Additel ADT226Ex·ADT227Ex는 ia(Ga)이므로, 구역 지정과 가스 그룹, 온도 등급을 먼저 확인한 뒤 모델을 고르세요.

사양

725Ex 방폭 모델
상세 사양

항목사양
항목사양
DC 전압 측정10.000 V · 30.000 V: 0.02% + 2 counts
DC 전압 출력100.00 mV · 10.000 V: 0.02% + 2 counts / −10.00 ~ 75.00 mV: 0.025% + 1 count (TC 커넥터)
DC 전류 측정 · 출력24.000 mA: 0.02% + 2 counts
저항 측정0.0 ~ 400.0 Ω: 0.1 Ω (4선식), 0.15 Ω (2 · 3선식)
주파수 측정1.0 ~ 1100.0 Hz: 0.05% + 1 count
RTD · 열전대 예PT-100 (385): 0.33 °C / K형: 0.8 °C
방폭 (북미)I.S. Class I, Division 1 Groups B-D, 171 °C
압력 모듈본질안전 700PEx 모듈 8종 (차압 · 게이지 · 진공 · 절대 · 듀얼 · 고압)
루프 전원12 V DC, 정확도 10%, 합선 보호 시 최대 22 mA
전원AA 알칼라인 4개
크기 · 무게130 × 236 × 61 mm, 0.85 kg
mV 측정90.00 mV: 0.02% + 2 counts / −10.00 ~ 75.00 mV: 0.025% + 1 count (TC 커넥터)
저항 측정 (고범위)401 ~ 1500 Ω: 0.5 Ω (4선식), 1 Ω (2 · 3선식) / 1500 ~ 3200 Ω: 1.5 Ω (2 · 3선식)
저항 출력15.0 ~ 400.0 Ω: 0.15 Ω (여기 전류 0.15 ~ 0.5 mA), 0.1 Ω (0.5 ~ 2 mA) / 401 ~ 1500 Ω: 0.5 Ω (0.05 ~ 0.8 mA) / 1500 ~ 3200 Ω: 1 Ω (0.05 ~ 0.4 mA)
주파수 측정 (저 · 고범위)2.0 ~ 1000.0 CPM: 0.05% + 1 count / 1.00 ~ 10.00 kHz: 0.05% + 1 count
주파수 감도최소 1 V p-p
주파수 출력2.0 ~ 1000.0 CPM · 1.0 ~ 1100.0 Hz: 0.05% / 1.00 ~ 10.00 kHz: 0.25%
출력 파형5 V p-p 구형파, −0.1 V 오프셋
RTD 측정 정확도NI-120 0.2 °C / PT-100 (385) 0.33 °C / PT-100 (393) · (JIS) 0.3 °C / PT-200 (385) 0.2 °C / PT-500 (385) 0.3 °C / PT-1000 (385) 0.2 °C
RTD 출력 정확도측정 정확도와 같음 (4선식 기준)
RTD 분해능0.1 °C
열전대 측정 정확도J 0.7 · K 0.8 · T 0.8 · E 0.7 · R 1.8 · S 1.5 · B 1.4 · L 0.7 · U 0.75 · N 0.9 · XK 0.6 · BP 1.2 (°C)
열전대 출력 정확도J 0.7 · K 0.8 · T 0.8 · E 0.7 · R 1.4 · S 1.5 · B 1.4 · L 0.7 · U 0.75 · N 0.9 · XK 0.6 · BP 1.2 (°C)
열전대 분해능J · K · T · E · L · N · U: 0.1 °C · 0.1 °F / B · R · S: 1 °C · 1 °F
램프 기능저속 램프, 고속 램프, 25% 스텝 램프 (전압 · 전류 · 저항 · 주파수 · 온도)
스텝 기능범위의 25%, 100% (전압 · 전류 · 저항 · 주파수 · 온도)
압력 측정700PEx 모듈 사용, 최대 200 bar
압력 정확도범위의 0.025%부터
압력 스위치 테스트설정 · 재설정 · 데드밴드 값 캡처
압력 모듈 커넥터측면 포트
압력 모듈 방폭I.S. Class 1, Division 1 Group A-D (NEC-500)
배터리 교체교정 씰을 건드리지 않는 별도 배터리 칸
보증3년

활용 분야

방폭 구역의
계측기 교정

  • 석유화학·정유 공정 — 가스 분위기에서 압력·온도 트랜스미터의 4~20 mA 루프를 점검합니다.
  • 도장·용제 취급 설비 — 인화성 증기가 있는 구역의 온도 센서와 압력 스위치를 시험합니다.
  • 가스 공급 설비 — 압력 모듈로 조정기와 안전 밸브의 설정 압력을 확인합니다.

선택 가이드

방폭 교정기
대안 비교

이럴 때 (현장 조건·용량)권장 모델선택 이유
Class I Division 1 Groups B-D 표시로 충분할 때Fluke 725ExI.S. Class I, Division 1 Groups B-D, 171 °C 표시에 루프 전원 12 V로, 북미 방폭 구분 현장에 맞습니다.
Zone 0 현장에서 사용할 때Additel ADT226Ex · 227ExEx ia IIC T4 Ga 등급이라 Zone 0에서도 사용할 수 있으며 루프 전원은 22 V입니다.
Zone 1·2 현장에서 모듈형 교정기를 쓸 때Druck DPI 620G-ISII 2G Ex ib IIC T4 Gb 등급이며 루프 전원은 15 V ±10%입니다.
방폭이 필요 없는 일반 구역일 때Fluke 725루프 전원이 24 V이며 본질안전 모델이 아니므로 일반 구역 전용입니다.

교정

교정 이력과
KOLAS 안내

보유한 725Ex도 주기적으로 교정해 이력을 이어 가세요. 방폭 교정기의 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
