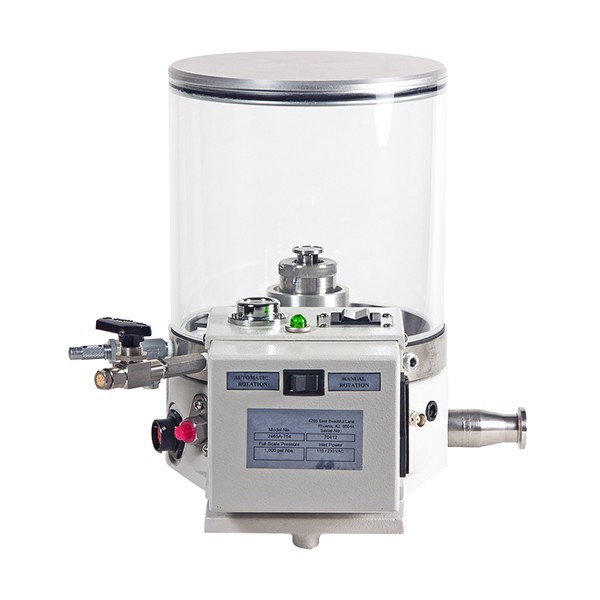

Fluke Calibration 2468A 가스 피스톤 게이지(1차 표준)

Fluke Calibration 2468A 가스 피스톤 게이지(1차 표준)

MODEL
2468A
브랜드
FLUKE CALIBRATION

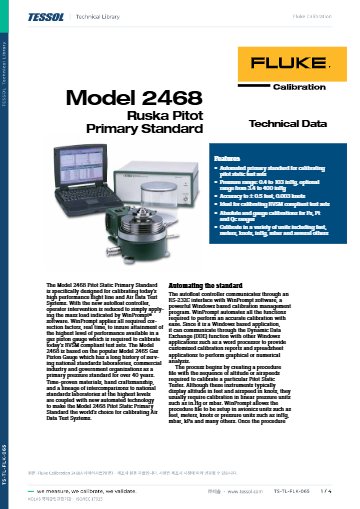

제품 자료
제품문의 구매하기

항공 피토·정압 시험기를
교정하는 기체 피스톤 게이지

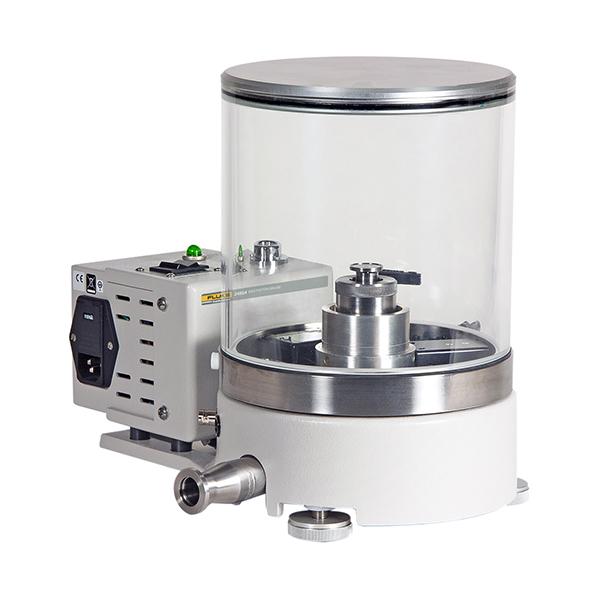

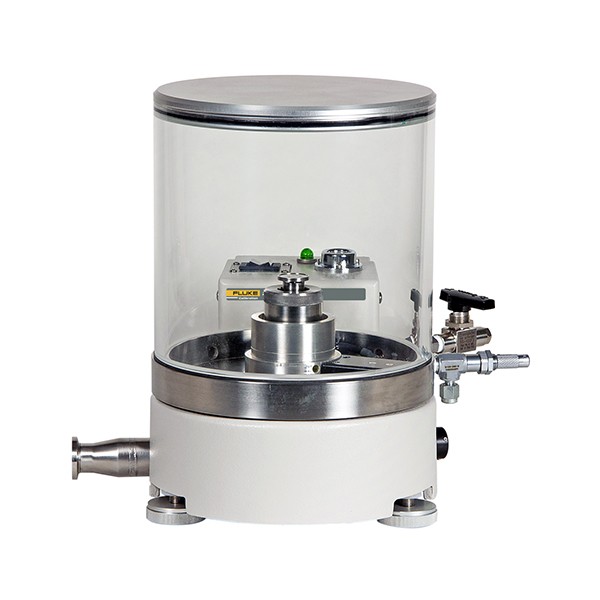

Fluke Calibration 2468A 기체 피스톤 게이지

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 2468A는 항공 정비 현장의 피토 · 정압 시험기와 에어 데이터 시험 장비를 교정하는 기체 피스톤 게이지(Gas Piston Gauge)입니다. 자동 부상 47 ~ 3,500 mbar 범위에서 게이지압과 절대압의 기준 압력을 만듭니다.

표준 피스톤의 정확도가 읽음값의 0.0010 % 또는 0.00003 inHg 중 큰 값이어서, 시험기를 교정할 때 기준기가 차지하는 불확도 몫이 작게 유지됩니다. 자동 부상으로는 고도 −2,000 ~ 65,000 ft, 대기속도 175 ~ 1,000 kt 구간을 교정합니다. 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

13.5 bar

옵션 피스톤을 쓸 때의 압력 상한

0.5 ft

0 ft 고도에서의 에어 데이터 정확도

12 kg

분동 총 질량 (트림 분동 포함)

1분 이내

공구 없이 바꾸는 피스톤-실린더 교체

특징

2468A 자동 부상과
수동 제어 선택

핵심 특징현장에서 달라지는 점
자동 부상 제어양성 셧오프 제어기가 압력을 만들어 피스톤 부상 위치를 유지하므로 값이 안정될 때까지 손으로 압력을 조정하는 작업이 줄어듭니다.
수동 제어 팩자동 부상 제어기 대신 고를 수 있는 팩으로, 정밀 압력 조정기와 벤트 밸브로 압력과 부상 위치를 직접 조정해 작업 방식에 맞게 구성합니다.
게이지압과 절대압아크릴 벨자와 진공 펌프를 갖춘 절대 모드까지 한 장비로 다루므로, 시험기 모드가 바뀌어도 기준기를 바꾸지 않아도 됩니다.
빠른 피스톤 교체피스톤-실린더를 공구 없이 바꿀 수 있어 표준 범위와 옵션 범위 사이의 전환 시간이 짧습니다.
비자성 분동분동이 비자성 재질이라 주변 자기장에 민감하지 않아, 정비 현장 가까이에서도 사용할 수 있습니다.

에어 데이터

피토 · 정압 시험기의
고도·속도 압력 교정

피토 · 정압 시험기를 배관으로 연결

피토 · 정압 시험기의 고도와 대기속도 표시는 결국 압력 입력을 환산한 값이므로, 기준 압력의 정확도도 ft와 kt 단위로 함께 적습니다. 자동 부상에서는 고도 −2,000 ~ 65,000 ft, 대기속도 175 ~ 1,000 kt를 다루고, 수동 제어에서는 고도 95,000 ft와 대기속도 100 kt까지 범위가 넓어집니다. 항공 관용 단위는 시험기 표시와 같은 단위로 판독해야 환산 오차가 생기지 않습니다.

절대 모드

2468A 절대 모드의
진공 펌프와 중력가속도

절대 모드에 필요한 진공 펌프

고도 · 속도 범위 전체를 다루려면 진공 펌프 두 대가 필요하며, 그중 한 대는 기준 포트(KF16)에 연결합니다. 압력은 설치 장소의 중력가속도(g)를 넣어 계산하므로, 장소를 옮기면 계산을 다시 하고 성적서에 그 값이 반영됐는지 확인하세요. 피스톤 온도와 부상 위치는 WinPrompt 소프트웨어가 RS-232로 받아 기록합니다.

사용 방법

2468A 피토 정압 피스톤 게이지
WinPrompt 연결과 계산 순서

2468A는 RS-232로 PC와 연결해 WinPrompt로 압력과 질량을 계산하고, 별매 피스톤 게이지 모니터 2456으로 피스톤 온도와 부상 위치를 읽습니다. 계산에는 설치 장소의 중력가속도와 공기 밀도가 반영됩니다.

소프트웨어·도구하는 일
WinPrompt압력↔질량 계산, 교정 절차 저장, ASCII 보고서 내보내기
2456-800 · 2456-801피스톤 게이지 모니터 1채널·2채널 모델(페이지 본문 기준)
2456-LEM습도, 기압, 기온으로 공기 밀도 보정
2456-VAC진공 센서 모듈(페이지 본문 기준)

처음 연결하는 순서

순서할 일
1PC(RS-232C 포트, 윈도우 95 이상)에 WinPrompt를 설치하고 2456 모니터를 RS-232로 연결하세요.
2절대 모드를 쓸 때는 진공 펌프를 연결하고, 한 대는 기준 포트(KF16)에 연결합니다.
3WinPrompt에 피스톤·질량 계수와 설치 장소의 중력가속도를 입력하세요.
4시험할 고도·속도 점에 맞춘 압력표 절차를 불러와 계산된 질량을 올립니다.
5부상 위치와 침강 속도가 안정되면 값을 기록하고 ASCII 보고서로 내보내세요.

공기 밀도 보정을 쓰려면 실험실 환경 모니터(LEM)를 함께 사용하세요.

사양

2468A 압력 범위와
정확도

항목사양
범위 (표준 피스톤)자동 부상 47 ~ 3,500 mbar · 수동 13.5 ~ 3,500 mbar, 게이지 또는 절대
범위 (옵션 피스톤)자동 부상 255 mbar ~ 13.5 bar · 수동 115 mbar ~ 13.5 bar, 게이지 또는 절대
고도 · 대기속도자동 부상 −2,000 ~ 65,000 ft · 175 ~ 1,000 kt / 수동 −2,000 ~ 95,000 ft · 100 ~ 1,000 kt
압력 정확도 (표준)읽음값의 0.0010 % 또는 0.00003 inHg (0.001 mbar) 중 큰 값, 포함 인자 k 없음
압력 정확도 (옵션)읽음값의 0.0026 % 또는 0.0008 inHg (0.028 mbar) 중 큰 값, 포함 인자 k 없음
에어 데이터 정확도고도 0.5 ft (0 ft) · 1.0 ft (30,000 ft) · 3.8 ft (60,000 ft), 속도 0.003 kt (100 ~ 500 kt) · 0.006 kt (1,000 kt)
피스톤-실린더표준 0.52 in² (3.4 cm², 440C 스테인리스 피스톤 / 탄화텅스텐 실린더) · 옵션 0.13 in² (0.84 cm², 탄화텅스텐 / 탄화텅스텐), 안정도 연 3 ppm
열계수표준 피스톤 1.5E-05/°C · 옵션 피스톤 9.1E-06/°C
분동총 12 kg, 플래터 최대 1 kg, 트림 분동 1 mg ~ 20 g · 보관 케이스
기체고순도 질소 또는 청정 건조 공기 (탄화수소 0.5 ppm 미만, 수분 5 ppm 미만, 이슬점 −50 °C 이하), 입자 50 µm 이하
동작 조건 · 소프트웨어15 ~ 28 °C, 20 ~ 75 %RH 비응축 · WinPrompt (RS-232)
자동 부상 제어양성 셧오프 제어기가 압력을 만들어 피스톤 부상 위치를 유지
부상 위치 감지인덕션 센서, 위치 분해능 0.001 in · 침강 속도 분해능 0.001 in/min
피스톤 온도4선 100 Ω PRT, ±0.1 °C/년, 분해능 0.01 °C
공기 밀도 센서온도 박막 백금 1000 Ω RTD ±2 °C · 습도 정전식 IC 센서 ±15 % · 압력 압전식 실리콘 트랜스듀서 ±5 mmHg
기준 진공정확도 읽음값의 10 % 또는 10 mTorr 중 큰 값, 분해능 1 mTorr
공압 기준 센서정확도 ±0.0008 inHg, 분해능 0.0003 inHg
전원115/230 VAC, 50/60 Hz, 15 W
보관 조건−20 ~ 70 °C, 0 ~ 90 %RH 비응축
컴퓨터 요건펜티엄급 프로세서 · RS-232C · 여유 공간 2 MB 이상 · 윈도우 95 이상
수동 제어 팩자동 부상 제어기 대신 선택, 압력 · 진공 입구 밸브 · 정밀 압력 조정기 · 기준 게이지 · 벤트 밸브 포함

활용 분야

2468A를 사용하는
항공 정비 현장과 교정실

  • 피토 · 정압 시험기 — 항공 정비 현장의 시험기를 기준 압력으로 교정합니다.
  • 에어 데이터 시험 장비 — 고도와 대기속도 표시를 구간별로 교정합니다.
  • 교정실 기준 압력 — 게이지압과 절대압의 기준 압력을 만듭니다.
  • 작업 방식별 구성 — 자동 부상과 수동 제어 가운데 현장에 맞는 쪽을 고를 수 있습니다.

선택 가이드

기체 피스톤 게이지
범위별 선택

이럴 때권장 모델선택 이유
피토 · 정압 시험기의 고도와 대기속도를 교정할 때2468A에어 데이터 정확도와 자동 부상 제어를 갖춰 피토 · 정압 시험기 교정에 맞습니다.
저압 진공과 7 MPa 게이지압까지 한 장비로 다룰 때2465A피스톤 네 종이 1.4 kPa부터 7 MPa까지 범위를 나눠 맡습니다.
기체 압력을 7 MPa까지 넓혀 다룰 때PG76017 kPa ~ 7 MPa 범위를 게이지 · 절대 모드로 다룹니다.
기체 압력을 110 MPa까지 다루는 실험실일 때PG7202기체 압력을 110 MPa까지 다뤄 고압 기체 교정에 맞습니다.

구성·옵션

2468A 기본 구성품과
주문 품번

  • 구성품 — 베이스, 표준 피스톤-실린더, 분동 세트(총 12 kg), 보관 케이스가 들어 있습니다.
  • 옵션 — 옵션 피스톤-실린더 2종(2468-707 · 2468-730)과 수동 제어 팩을 추가할 수 있습니다.
  • 별매 — 진공 펌프 99878-800, 피스톤 게이지 모니터 2456-800 · 2456-801은 따로 주문합니다.

품번

품번설명
2468-758표준 범위 피스톤-실린더 0.4 ~ 103 inHg
2468-707옵션 중간 범위 피스톤-실린더 3.4 ~ 400 inHg
2468-730옵션 높은 범위 피스톤-실린더 4 ~ 2,000 inHg (140 mbar ~ 70 bar)
2468A-799트림 질량 포함 질량 세트
2456-LEM실험실 환경 모니터 (LEM)
2456-VAC진공 센서 모듈
3990-801수동 압력 제어기 (7 MPa까지)
2465A-23배선 · 피팅 키트
99878-800진공 펌프 (auto-vent, 85 L/min, 115/230 VAC 선택)
2456-800피스톤 게이지 모니터 1채널 (RS-232, WinPrompt 포함)
2456-801피스톤 게이지 모니터 2채널 (RS-232 2개, WinPrompt 포함)

교정 연계

피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있습니다. 2468A 교정 항목이 (주)테솔의 KOLAS 인정 범위에 드는지는 문의해 주시면 확인해 안내해 드립니다.
