Fluke Calibration 96040A 저위상 노이즈 레퍼런스 소스

MODEL: 96040A
브랜드: FLUKE CALIBRATION

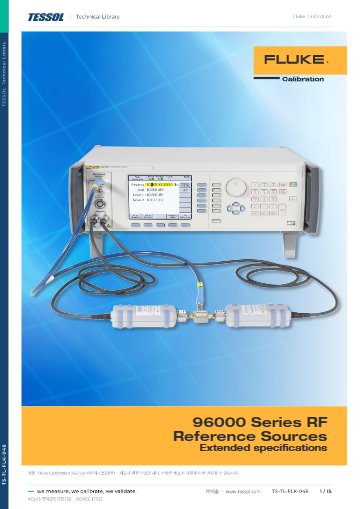

제품 자료: 데이터시트(영문)

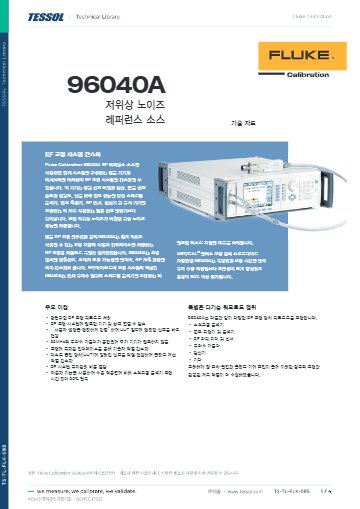

데이터시트(한글)

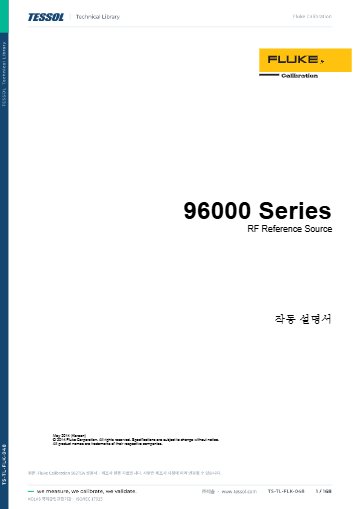

설명서

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

분석기·파워미터·감쇠기를
교정하는 4 GHz RF 소스

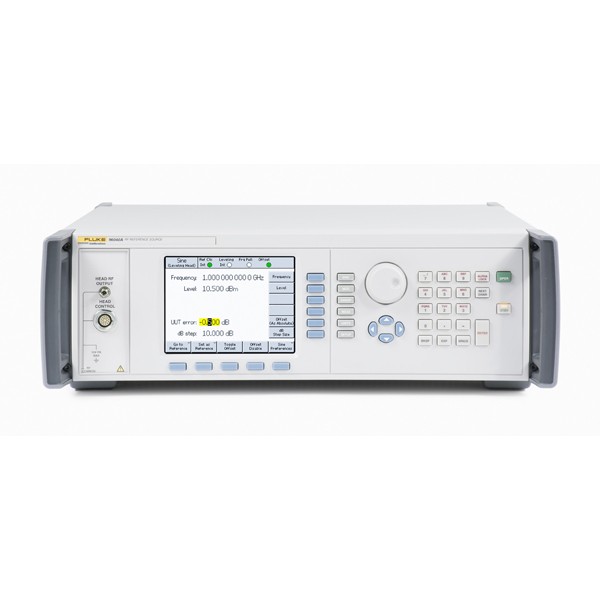

Fluke Calibration 96040A 4 GHz 저위상 잡음 레퍼런스 소스

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 96040A는 1 mHz~4 GHz, -130~+24 dBm을 출력하는 저위상 잡음 레퍼런스 소스(RF 교정기)입니다. 정밀 감쇠와 내부 변조를 한 대에 담아 스펙트럼 분석기·RF 파워미터·변조 분석기·카운터·감쇠기를 교정합니다.

레벨링 헤드가 피교정기 입력에서 레벨을 직접 제어하므로 케이블 손실을 따로 보정하지 않아도 됩니다. 0~55 dB 감쇠 구간은 ±0.025 dB 정확도를 갖춰 감쇠기 교정의 기준으로 쓸 수 있습니다. 별도 함수 발생기 없이 내부 변조를 사용하는 이 소스는 (주)테솔이 국내에 공식 공급합니다.

±0.025 dB

감쇠 0~55 dB 정확도

-140 dBc/Hz

10 kHz 오프셋 위상 잡음

50 MHz

내장 주파수 카운터 상한

99 %

사양 신뢰수준

특징

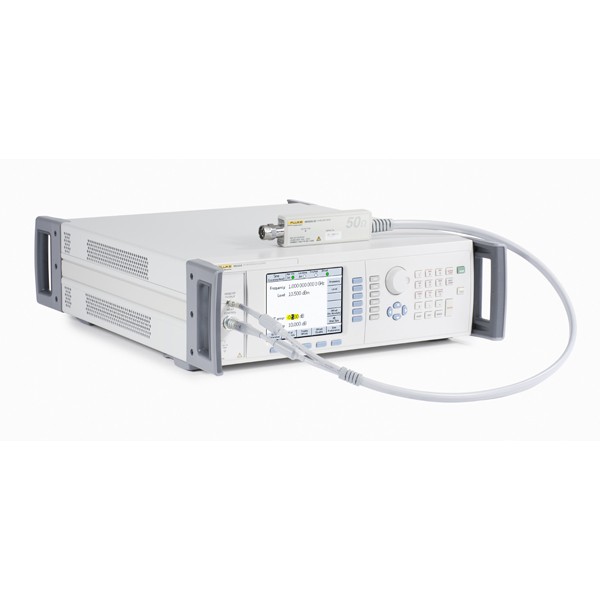

레벨링 헤드와 저위상 잡음을 갖춘
96040A RF 교정기

핵심 특징	현장에서 달라지는 점
넓은 출력 범위	-130 dBm부터 +24 dBm까지 한 대로 출력하므로, 파워 센서의 고레벨 교정과 분석기의 저레벨 교정을 장비를 바꾸지 않고 이어서 처리합니다.
정밀 감쇠	0~55 dB 구간을 ±0.025 dB 정확도로 출력해 스텝 감쇠기와 분석기 선형성 교정의 기준 오차를 작게 유지합니다.
낮은 위상 잡음	500 MHz~1 GHz 반송파의 10 kHz 오프셋에서 -140 dBc/Hz이며, 9600FLT 필터를 더하면 넓은 오프셋 잡음을 더 낮출 수 있습니다.
내부 변조	AM·FM·PM 변조가 내장되어 있어 별도 함수 발생기 없이도 변조 분석기를 교정합니다.
주파수 스위프	선형·대수 스위프를 지원해 필터와 주파수 응답 시험 절차가 짧아집니다.
GPIB 에뮬레이션과 MET/CAL	기존 HP3335A·HP8662A 명령을 그대로 받고 MET/CAL 절차로 자동화되므로, 구형 소스를 교체할 때 프로그램을 다시 작성하지 않아도 됩니다.

출력 범위

96040A 4 GHz 상한과
96270A와의 차이

마이크로파 출력 없이 4 GHz까지

96040A에는 4 GHz 레벨링 헤드 출력만 있고, 마이크로파 출력과 파워미터 판독은 96270A에만 있습니다. 4 GHz를 넘는 시험점이 필요하다면 96040A를 96270A로 업그레이드하거나 처음부터 96270A를 선택하세요.

위상 잡음

반송파 대역별 위상 잡음과
9600FLT 필터

SSB 위상 잡음은 +13 dBm, 500 MHz~1 GHz 반송파에서 1 Hz 오프셋 -59 dBc/Hz부터 10 MHz 오프셋 -152 dBc/Hz까지 오프셋마다 보증되며, 일반 값은 10 kHz에서 -144 dBc/Hz입니다. 넓은 오프셋 잡음은 9600FLT 1 GHz 필터를 연결해 더 낮출 수 있으므로, 수신기 선택도 교정은 필터 조합을 기준으로 계획하세요.

교정

96040A 교정 주기와
사양 보증 조건

사양은 1년 교정 주기, Tcal ± 5 °C, 신뢰수준 99 % 조건의 값이며, ISO 17025 준수 교정 인증서에 위상 잡음 데이터가 들어 있습니다. 재교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한지 확인해 안내해 드립니다.

사양

96040A 1 mHz~4 GHz
출력 · 정확도 사양

항목	사양 (99 %, Tcal ± 5 °C)
레벨링 헤드 출력 (50 Ω)	1 mHz~4 GHz, -130~+24 dBm (125 MHz 초과 +20 dBm, 1.4 GHz 초과 +14 dBm), 정밀 50 Ω N형 수 커넥터
레벨링 헤드 출력 (75 Ω)	-130~+18 dBm
절대 진폭 정확도 (50 Ω, 1년, -48~+14 dBm)	0.03 dB (10 Hz~100 kHz) · 0.05 dB (100 kHz~128 MHz) · 0.07 dB (128~300 MHz) · 0.2 dB (300 MHz~1.4 GHz) · 0.3 dB (1.4~4 GHz, -48~-17 dBm의 3~4 GHz는 0.5 dB)
저레벨 정확도 (10~128 MHz)	±0.05 dB (-48 dBm까지) · ±0.1 dB (-84 dBm까지) · ±0.7 dB (-130 dBm)
감쇠 (50 Ω, 10 Hz~128 MHz, +16 dBm 기준)	0~55 dB ±0.025 dB · 55~64 dB ±0.03 dB · 64~74 dB ±0.05 dB · 74~100 dB ±0.07 dB · 100~116 dB ±0.15 dB
주파수 기준	내부 기준 ±(0.05 ppm + 5 µHz), 에이징 월 2×10^-8(일반) · 1년 5×10^-8, 후면 1~20 MHz 기준 입력, 1 · 10 MHz 출력
SSB 위상 잡음 (+13 dBm, 500 MHz~1 GHz 반송파)	1 Hz -59 · 10 Hz -84 · 100 Hz -104 · 1 kHz -130 · 10 kHz -140 (일반 -144) · 100 kHz -141 · 1 MHz -148 · 10 MHz -152 dBc/Hz
고조파	1 GHz 이하 -60 dBc 미만 · 1 GHz 초과 -55 dBc 미만
불요파 (3 kHz 오프셋)	1 GHz 이하 -78 dBc 미만 · 2 GHz 이하 -72 dBc 미만 · 4 GHz 이하 -66 dBc 미만
분해능	주파수 10 µHz · 레벨 0.001 dB
VSWR (레벨링 헤드, 50 Ω)	100 MHz 이하 1.05 이하 · 2 GHz 이하 1.1 이하 · 2~4 GHz 1.0 + 0.05 × f(GHz) 이하
변조	AM · FM · PM, 내부 · 외부, 전 주파수 · 외부 레벨링
주파수 스위프	1 mHz~4 GHz, 선형 · 대수 · 시작–정지 · 중심–범위
주파수 카운터	후면 BNC 공용 입력(50 MHz 카운터·변조·레벨링·주파수 풀), 사양 정확도 0.9~50.1 MHz (일반 10 Hz부터 동작)
GPIB 에뮬레이션	HP3335A, HP8662A, HP8663A, 9640A, 9640A-LPN, 9640A-LPNX
인터페이스	IEEE-488.2 (GPIB)
전원	100~240 V rms, 50~60 Hz, 250 VA
크기 (W × H × D)	442 × 146 × 551 mm
무게	18 kg
사용 · 사양 보증 온도	동작 0~50 °C · 사양 5~40 °C
보관 온도	-20~+70 °C
예열	60분
랙 장착	표준 19인치(483 mm) 랙, Y9600 랙 설치 키트 사용
교정 성적서	ISO 17025 준수 교정 인증서, 위상 잡음 데이터 포함
업그레이드	96270A, 96270A/HF, 96270A/LL, 96270A/LL/HF로 업그레이드

활용 분야

96040A로 RF 계측기를
교정하는 현장

스펙트럼 분석기 교정 — 4 GHz까지 주파수 응답과 레벨 선형성을 확인합니다.
RF 파워미터·센서 교정 — 레벨링 헤드로 센서 입력에 정밀한 레벨을 인가합니다.
변조 분석기와 카운터 교정 — 내부 변조와 기준 주파수를 교정 기준으로 사용합니다.
스텝 감쇠기·필터·패드·결합기 교정 — 감쇠 구간별 정밀 감쇠를 기준으로 비교합니다.
고성능 분석기 교정 시스템 — 위상 잡음이 낮은 이 소스를 시스템의 기준 소스로 둡니다.

선택 가이드

주파수 상한으로 고르는
RF 레퍼런스 소스

이럴 때 (현장 조건)	권장 모델	선택 이유
교정 대상 분석기가 4 GHz 미만에서 동작한다면	96040A	레벨링 헤드 출력이 4 GHz까지라 이 범위의 교정을 모두 처리할 수 있습니다.
27 GHz까지 마이크로파 교정이 필요하다면	96270A	주파수 상한 27 GHz에 마이크로파 출력과 300 MHz 주파수 카운터를 갖춰 고주파 교정까지 맡습니다.
75 Ω 계기도 함께 교정한다면	96040A/75	50 Ω과 75 Ω 레벨링 헤드가 함께 들어 있어 두 임피던스의 계기를 한 구성으로 교정합니다.

항목	96040A	96270A
주파수 상한	4 GHz	27 GHz
마이크로파 출력	없음	있음
주파수 카운터	50 MHz	300 MHz

구성·옵션

96040A 모델 · 품번과
액세서리

모델 · 품번	내용
96040A	50 Ω 레벨링 헤드 포함 4 GHz RF 레퍼런스 소스
96040A/75	50 Ω · 75 Ω 레벨링 헤드 포함
9600FLT	1 GHz 넓은 오프셋 위상 잡음 필터
9600CONN	어댑터 · 토크 키트
Y9600	랙 설치 키트 (슬라이드)
96000CASE	견고한 휴대 케이스

96040A와 함께 검토할
정밀 RF 교정 장비

96040A는 4 GHz를 넘는 주파수도 출력할 수 있습니까?
아닙니다. 96040A는 4 GHz 레벨링 헤드 출력만 있으며, 마이크로파 출력은 96270A에만 있습니다. 4 GHz를 넘는 시험점은 96270A로 업그레이드해 대응하세요.
96040A를 나중에 96270A로 업그레이드할 수 있습니까?
네, 96270A, 96270A/HF, 96270A/LL, 96270A/LL/HF로 업그레이드하는 경로가 있습니다. 주파수 상한과 파워미터 판독이 필요해지면 같은 플랫폼에서 확장하세요.
75 Ω 계기도 교정할 수 있습니까?
네, 96040A/75는 50 Ω과 75 Ω 레벨링 헤드를 함께 포함하며, 75 Ω 헤드는 -130~+18 dBm을 출력합니다. 케이블 계기를 교정해야 한다면 이 구성을 선택하세요.
RF 레퍼런스 소스의 위상 잡음을 더 낮출 수 있습니까?
네, 9600FLT 1 GHz 필터를 연결하면 넓은 오프셋 위상 잡음이 낮아집니다. 수신기 선택도처럼 잡음에 민감한 교정이라면 필터를 기본 구성에 넣으세요.
96040A를 랙에 설치할 수 있습니까?
네, Y9600 랙 설치 키트로 표준 19인치 랙에 장착할 수 있습니다. 들고 다니며 쓰려면 96000CASE 케이스를 사용하세요.
