Fluke Calibration 96270A는 1 mHz ~ 4 GHz 레벨링 헤드 출력과 1 mHz ~ 27 GHz 마이크로파 출력을 한 대에 담은 저위상 잡음 RF 레퍼런스 소스(스펙트럼 분석기 교정용 신호 소스)입니다. 고주파 분석기와 파워 센서 교정 시스템의 기준 신호원으로 사용합니다.

소스와 파워미터 판독, 300 MHz 주파수 카운터, AM · FM · PM 변조까지 내장해 교정 시스템에 놓는 장비 수가 줄어듭니다. 레벨 보정 프로파일 30개를 저장해 케이블 손실도 보상합니다. 교정실 구성을 단순하게 해 주는 이 소스는 (주)테솔이 국내에 공식 공급합니다.

27 GHz

마이크로파 출력 상한

-130 dBm

레벨링 헤드 최저 출력

0.03 dB

진폭 정확도(10 Hz ~ 100 kHz)

99 %

사양 신뢰수준

특징

교정 장비 수를 줄이는
96270A 일체형 구성

핵심 특징현장에서 달라지는 점
레벨링 헤드 출력1 mHz ~ 4 GHz 신호를 피시험기 입력단에 직접 인가하므로 케이블과 감쇠기 손실을 보정하는 부담이 줄어듭니다.
마이크로파 출력27 GHz까지 출력해 고주파 스펙트럼 분석기의 교정 범위를 소스 하나로 감당합니다.
내장 변조와 파워미터 판독AM · FM · PM 신호와 2채널 열 센서 판독이 내장되어 있어 별도 함수 발생기와 파워미터를 두지 않아도 됩니다.
프로파일 30개 저장케이블 · 스플리터 · 어댑터 특성을 저장해 두고 구성별로 불러오므로, 연결을 바꿀 때마다 손실을 다시 계산하지 않아도 됩니다.
GPIB 에뮬레이션과 MET/CAL 연동기존 9640A 계열과 HP 계열 명령을 그대로 받아, 이미 만든 교정 절차를 고치지 않고 다시 쓸 수 있습니다.
외부 주파수 기준 입출력후면 기준 입력과 기준 출력으로 소스를 교정실의 주파수 기준에 맞춰 동기화합니다.

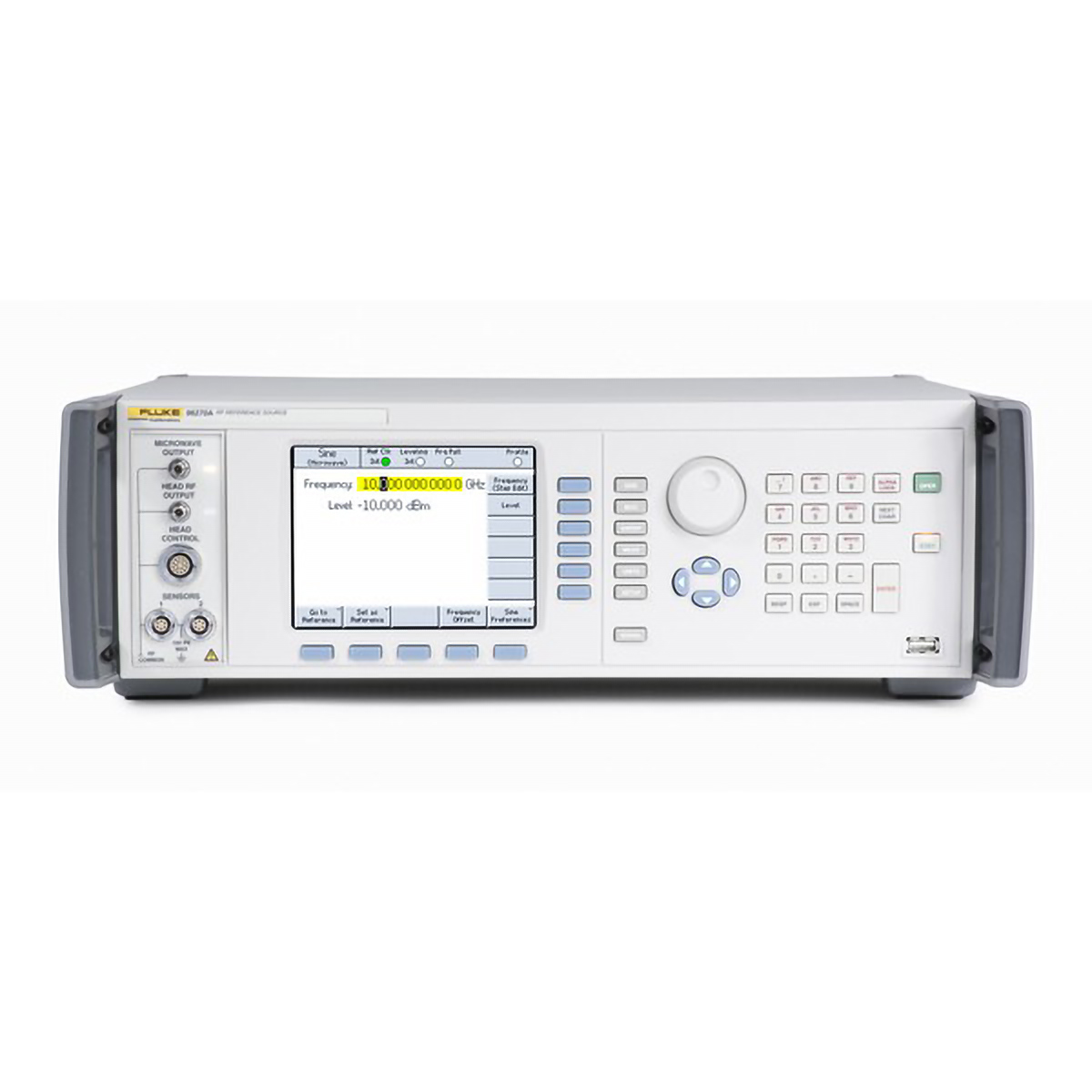

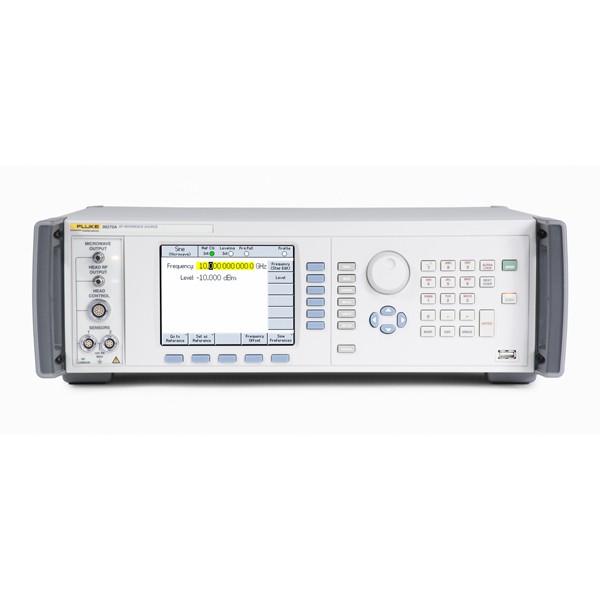

FLUKE CALIBRATION 96270A - 표시창과 키패드가 있는 레퍼런스 소스 전면부
표시창과 키패드가 있는 레퍼런스 소스 전면부

출력 경로

4 GHz 레벨링 헤드와
27 GHz 마이크로파 출력 경로

4 GHz 이하의 피시험기에는 레벨링 헤드로, 4 GHz를 넘는 대역에는 마이크로파 출력으로 신호를 인가합니다. 두 경로는 레벨 범위와 정확도 기준이 다르므로, 피시험기의 주파수와 필요한 최저 레벨을 보고 경로부터 정하세요.

항목레벨링 헤드 출력마이크로파 출력
주파수1 mHz ~ 4 GHz1 mHz ~ 27 GHz
레벨-130 dBm ~ +24 dBm (주파수별 상한 다름)-4 dBm ~ +24 dBm (1.4 GHz 초과 +20 dBm) · /LL 옵션 -100 dBm ~ +24 dBm (1.4 GHz 초과 +20 dBm, 20 GHz 초과 +18 dBm)
정확도0.03 dB ~ 0.5 dB (-48 ~ +14 dBm, 1년)일반 0.5 dB (4 GHz까지) · 1.0 dB (4 ~ 26.5 GHz)
커넥터정밀 50 Ω N형 수PC2.92 mm 암

입력단에 직결하는 레벨링 헤드

레벨링 헤드는 피시험기 입력단에 신호를 바로 인가하므로, 긴 케이블과 감쇠기를 거치지 않고도 설정 레벨이 입력단 기준으로 유지됩니다. 75 Ω 헤드를 고르면 -130 ~ +18 dBm 출력으로 75 Ω 계통도 교정할 수 있습니다.

교정 대상

96270A로 꾸리는
분석기·센서 교정 절차

스펙트럼 분석기는 주파수 범위가 높은 모델까지 이 소스 한 대로 교정하며, RF 파워 센서와 변조 분석기, 측정 수신기, 주파수 카운터도 같은 시스템에서 다룹니다. /HF 옵션의 레벨링 키트는 R&S 40 GHz 센서와 스플리터를 사용해 교정 범위를 고주파 오실로스코프 대역폭까지 넓혀 줍니다.

HF 레벨링 키트 구성

/HF 키트는 R&S 40 GHz 센서, 스플리터, 계측 케이블, APC-3.5 어댑터로 구성됩니다. 이때 마이크로파 출력은 1 kHz ~ 27 GHz, -10 dBm ~ +18 dBm이 되며, 자체 특성을 측정한 뒤 레벨 정확도가 정해집니다.

사용 방법

96270A RF 레퍼런스 소스
GPIB 제어와 MET/CAL 자동화

96270A는 IEEE-488.2 (GPIB) 인터페이스로 제어하고, MET/CAL 교정 관리 소프트웨어로 교정 절차를 자동 실행합니다. 9640A 계열과 HP 계열 신호 발생기 명령을 에뮬레이션하고, 9640A용 MET/CAL 절차도 사용할 수 있습니다.

소프트웨어·도구하는 일
IEEE-488.2 (GPIB)PC와 자동 교정 시스템에서 원격 제어
GPIB 에뮬레이션9640A · 9640A-LPN · 9640A-LPNX · HP3335 · HP8662A · HP8663A · HP8340A · HP8360 B 시리즈 · Agilent E8257 시리즈 명령 호환
MET/CAL교정 절차 자동 실행, 9640A용 절차 재사용
R&S NRP-Z 파워 센서내장 이중 파워미터 판독과 레벨 자동 피드백
전면 패널기능 키, 소프트키, 스핀 휠로 UUT 오차를 dB·ppm·%로 판독

처음 연결하는 순서

순서할 일
1GPIB 케이블로 96270A와 PC의 GPIB 인터페이스를 연결하세요.
2기존 9640A나 HP 신호 발생기용 프로그램을 사용할 때는 해당 기종의 에뮬레이션을 선택합니다.
3MET/CAL에서 함께 제공되는 샘플 교정 절차나 9640A용 절차를 불러오세요.
4/HF 구성이라면 파워 센서와 스플리터를 연결해 레벨 피드백을 받도록 구성합니다.
5절차를 실행해 첫 측정 결과를 확인하세요.

내장 이중 파워미터 판독에는 Rhode & Schwarz NRP-Z 시리즈 열형 센서 51, 52, 55.03, 55.04, 56, 57, 58 모델을 사용할 수 있습니다.

사양

96270A 99 % 신뢰수준
RF 소스 사양

항목사양 (99 %, Tcal ± 5 °C)
레벨링 헤드 출력 (50 Ω)1 mHz ~ 4 GHz, -130 dBm ~ +24 dBm (125 MHz 초과 +20 dBm, 1.4 GHz 초과 +14 dBm), 정밀 50 Ω N형 수 커넥터 · 75 Ω 헤드 -130 ~ +18 dBm
절대 진폭 정확도 (50 Ω, 1년, -48 ~ +14 dBm)0.03 dB (10 Hz ~ 100 kHz) · 0.05 dB (100 kHz ~ 128 MHz) · 0.07 dB (128 ~ 300 MHz) · 0.2 dB (300 MHz ~ 1.4 GHz) · 0.3 dB (1.4 ~ 4 GHz, -48 ~ -17 dBm의 3 ~ 4 GHz는 0.5 dB)
감쇠 (50 Ω, 10 Hz ~ 128 MHz, +16 dBm 기준)0 ~ 55 dB ±0.025 dB · 55 ~ 64 dB ±0.03 dB · 64 ~ 74 dB ±0.05 dB · 74 ~ 100 dB ±0.07 dB · 100 ~ 116 dB ±0.15 dB
SSB 위상 잡음 (+13 dBm, 500 MHz ~ 1 GHz 반송파)1 kHz -130 dBc/Hz · 10 kHz -140 dBc/Hz (일반 -144) · 1 MHz -148 dBc/Hz · 10 MHz -152 dBc/Hz
주파수 정확도 · 기준내부 기준 ±(0.05 ppm + 5 µHz), 1년 5×10^-8 · 후면 1 ~ 20 MHz 기준 입력, 1 · 10 MHz 출력
사양 조건1년 교정 주기, Tcal ± 5 °C (공장 Tcal 23 °C), 신뢰수준 99 %, 예열 60분
파워미터 판독 · 카운터R&S NRP-Z 열 센서 2채널 (51 · 52 · 55.03 · 55.04 · 56 · 57 · 58) · 후면 BNC 0.9 ~ 310 MHz · 내장 주파수 카운터 300 MHz
분해능주파수 10 µHz · 레벨 0.001 dB
VSWR (레벨링 헤드, 50 Ω)100 MHz 이하 ≤ 1.05 · 2 GHz 이하 ≤ 1.1 · 2 ~ 4 GHz ≤ 1.0 + 0.05 × f(GHz)
고조파 · 부고조파고조파 1 GHz 이하 -60 dBc · 1 GHz 초과 -55 dBc · 부고조파 4 GHz 이하 없음 · 4 GHz 초과 -60 dBc
불요 신호 (오프셋 3 kHz 이상)500 MHz ≤ -84 dBc · 1 GHz ≤ -78 dBc · 4 GHz ≤ -66 dBc · 27 GHz ≤ -48 dBc
변조AM · FM · PM, 내부 · 외부, 4 GHz까지 (레벨링 헤드 · 마이크로파 출력), 전 주파수 · 외부 레벨링
주파수 스위프1 mHz ~ 4 GHz (레벨링 헤드) · 1 mHz ~ 27 GHz (마이크로파 출력) · 선형 · 대수 · 시작-정지 · 중심-범위
HF 옵션 마이크로파 출력1 kHz ~ 27 GHz, -10 dBm ~ +18 dBm (1.4 GHz 초과 +14 dBm) · /LL -35 dBm ~ +18 dBm (1.4 GHz 초과 +14 dBm, 20 GHz 초과 +12 dBm)
인터페이스IEEE-488.2 (GPIB)
GPIB 에뮬레이션9640A · 9640A-LPN · 9640A-LPNX · HP3335 · HP8662A · HP8663A · HP8340A · HP8360 B 시리즈 · Agilent E8257 시리즈
전원 · 크기 · 무게100 ~ 240 V rms, 50 ~ 60 Hz, 250 VA · 442 × 146 × 551 mm (W × H × D) · 18 kg
랙 장착표준 19인치(483 mm) 랙, Y9600 랙 설치 키트 사용
동작 · 보관 온도동작 0 ~ 50 °C (사양 5 ~ 40 °C) · 보관 -20 ~ +70 °C
교정 성적서ISO 17025 준수 교정 인증서, 위상 잡음 데이터 포함

활용 분야

96270A를 쓰는
RF 교정실 적용 대상

  • 스펙트럼 분석기 교정 — 27 GHz 범위의 고주파 모델까지 레벨과 주파수 정확도를 점검합니다.
  • RF 파워 센서와 변조 분석기 교정 — 열 센서 판독과 내장 변조 신호로 한 시스템에서 처리합니다.
  • 측정 수신기와 주파수 카운터 교정 — 위상 잡음이 낮은 신호로 기준 레벨을 인가합니다.
  • RF 감쇠기와 구성 요소, 고주파 오실로스코프 교정 — 감쇠 단계와 대역폭을 /HF 키트로 점검합니다.

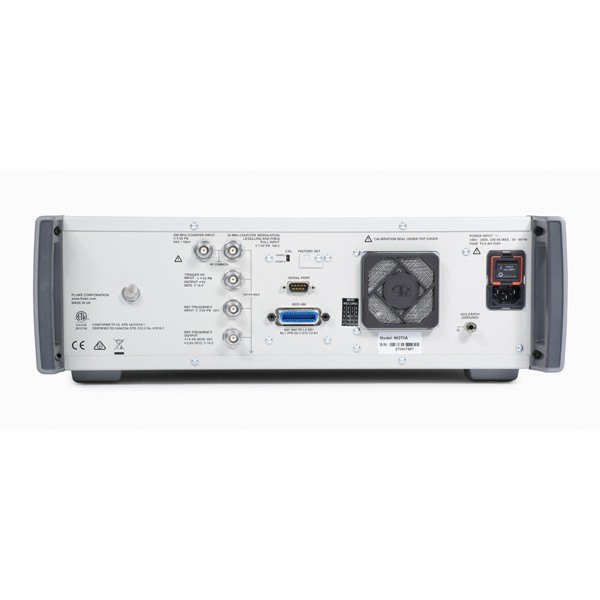

FLUKE CALIBRATION 96270A - 냉각 팬과 단자, 전원부가 있는 후면부
냉각 팬과 단자, 전원부가 있는 후면부

선택 가이드

주파수 범위와 옵션으로 고르는
RF 레퍼런스 소스 구성

이럴 때 (교정 대상 주파수)권장 모델선택 이유
4 GHz 이하 장비만 교정한다면96040A4 GHz 레벨링 헤드 출력만 갖춘 구성입니다.
27 GHz 고주파 장비까지 교정한다면96270A마이크로파 출력과 파워미터 판독이 더해져 고주파 분석기와 파워 센서를 한 대로 교정합니다.
-100 dBm 저레벨 마이크로파가 필요하다면96270A/LL저레벨 마이크로파 출력 옵션이 들어 있어 분석기의 낮은 레벨 구간까지 점검할 수 있습니다.
고주파 오실로스코프 대역폭을 교정한다면96270A/HFHF 레벨링 키트가 포함되어 오실로스코프 대역폭 교정까지 범위를 넓힙니다.

구성·옵션

96270A 모델별 구성과
선택 옵션

옵션내용
96270A27 GHz RF 레퍼런스, 50 Ω 4 GHz 레벨링 헤드 포함
96270A/7550 Ω · 75 Ω 4 GHz 레벨링 헤드 포함
/LL저레벨 마이크로파 출력 (-100 dBm까지)
/HFHF 레벨링 키트 (R&S 40 GHz 센서, 스플리터, 계측 케이블, APC-3.5 어댑터)
9600FLT1 GHz 넓은 오프셋 위상 잡음 필터
96000SNS추가 파워 센서
96270A/HFKIT파워 센서, 스플리터, 계측 등급 마이크로파 케이블, APC-3.5 mm 어댑터
Y9600랙 설치 키트 (슬라이드)
96000CASE견고한 휴대 케이스
96000CONNRF 상호 연결 키트 (RF 어댑터, 커넥터 토크 렌치)

관련 제품

96270A와 함께 운용하는
교정 기준 장비
