Fluke Calibration 8558A 8.5자리 멀티미터

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 8558A는 8.5자리 멀티미터(고속 시스템 DMM)입니다. 5 MS/s 디지타이즈와 초당 100,000회 판독, 1,500만 판독값 메모리를 갖춰 생산 라인의 전압·저항·전류 시험과 자동 시험 시스템 구성에 적합합니다.

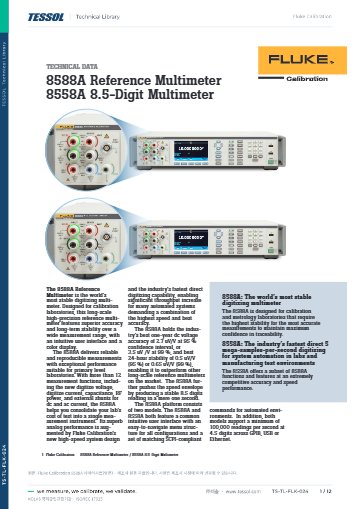

8588A와 같은 플랫폼을 시스템용으로 구성한 모델로, 10 V dc 1년 상대 정확도는 4.0 µV/V(95 %)이고 전류는 2 A까지 측정합니다. 3458A·8508A 에뮬레이션으로 기존 시험 코드를 옮겨 쓸 수 있는 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

4.0 µV/V

10 V dc 1년 상대 정확도(95 %)

5 MS/s

디지타이즈, 최대 20 MHz

2 A

직류·교류 전류 상한

1,500만

내장 메모리 판독값 수

특징

8558A의 고속 판독과
시험 코드 이식

핵심 특징현장에서 달라지는 점
5 MS/s 디지타이즈전압은 최대 20 MHz, 전류는 최대 4 MHz 대역폭까지 포착하므로 시험 중 순간적으로 나타나는 과도 신호도 놓치지 않습니다.
초당 100,000회 판독4.5자리 판독을 USB·이더넷으로 연속 전송해 생산 라인의 택트 타임 안에서 측정 점수를 늘릴 수 있습니다.
1,500만 판독값 메모리장치 메모리에 판독값을 저장해 두었다가 나중에 한꺼번에 전송받으므로 시험 중 통신 지연이 측정에 영향을 주지 않습니다.
에지·레벨·타이머 트리거외부 BNC 트리거와 에지·레벨·타이머 트리거로 측정 시작 시점을 시험 시스템 신호와 동기화합니다.
3458A·8508A 에뮬레이션SCPI 명령을 그대로 받으므로 기존 시험 프로그램을 크게 고치지 않고 장비만 바꿀 수 있습니다.
전면·후면 입력 전환원격 명령으로 입력을 바꾸고 비율 결과를 얻으므로, 결선을 옮기지 않고 두 점을 번갈아 측정할 수 있습니다.

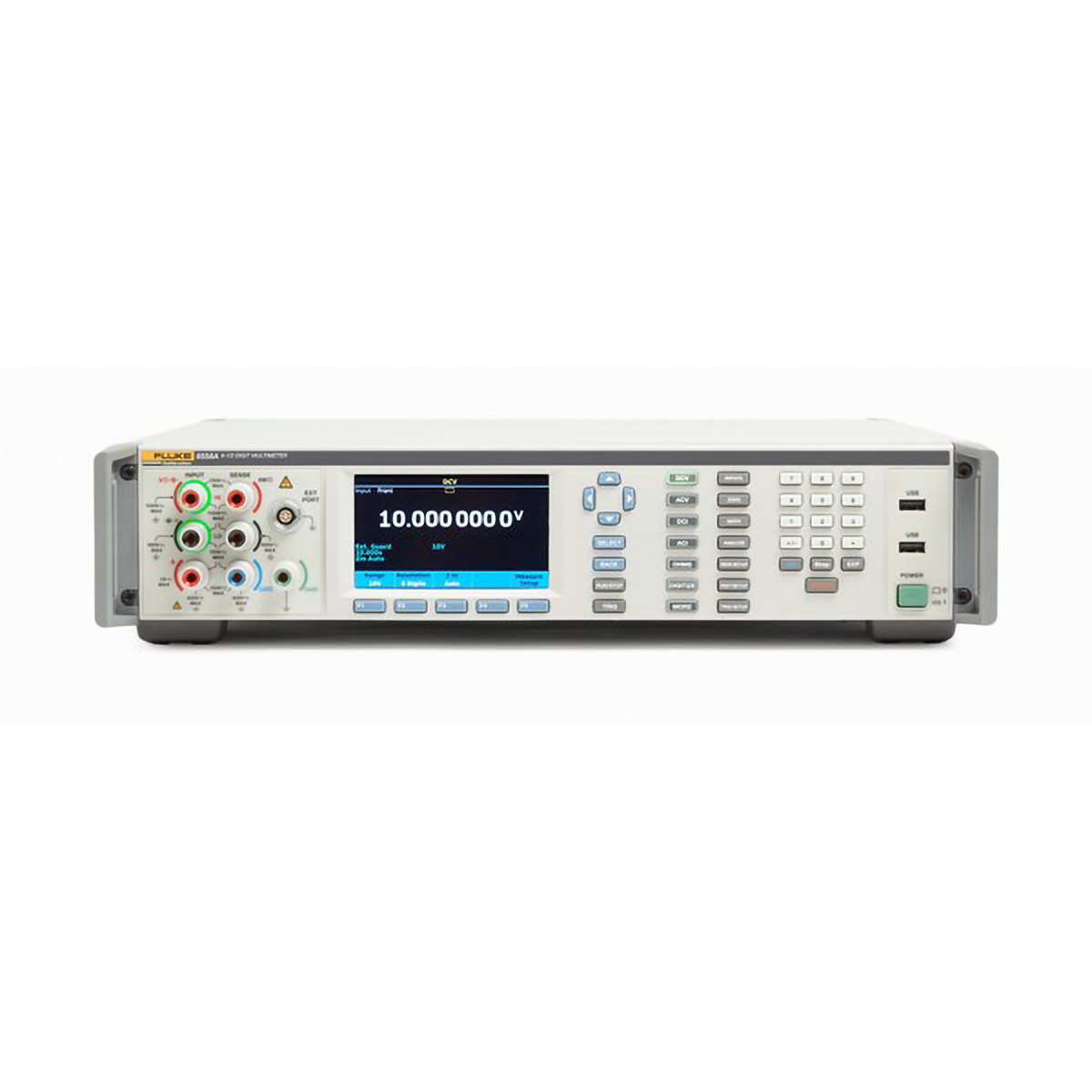

FLUKE CALIBRATION 8558A - 표시창과 입력 단자가 있는 멀티미터 전면부
표시창과 입력 단자가 있는 멀티미터 전면부

시스템 구성

8558A 트리거와
입력 설계

시험 시스템에서는 측정 시작 시점이 결과 재현성을 좌우합니다. 8558A는 외부 BNC 트리거 입력·출력과 에지·레벨·타이머·Epoch·라인 트리거를 갖추고, 디지타이즈 모드에서 외부 트리거를 기다리는 시간이 100 ns 미만입니다.

트리거 시스템 구성

트리거 입력과 출력은 디지타이즈 경로와 연결되어 있어, 스위치 매트릭스가 접점을 전환한 시점에 맞춰 측정을 시작하고 완료 신호를 돌려보냅니다. 외부 10 MHz 기준 클록은 50 Ω 또는 Hi-Z로 받으며, 앞뒤 입력은 프로그램으로 전환합니다.

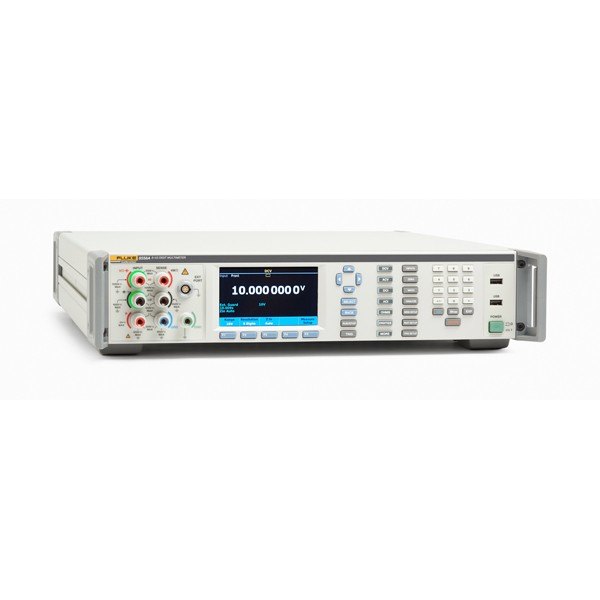

FLUKE CALIBRATION 8558A - 비스듬한 각도에서 본 멀티미터 전면부
비스듬한 각도에서 본 멀티미터 전면부

코드 이식

8508A·3458A
에뮬레이션 활용

3458A와 8508A 에뮬레이션이 있어 기존 시험 코드의 명령 체계를 그대로 둔 채 8558A로 옮겨 사용할 수 있습니다. 인터페이스는 GPIB 488.2, Ethernet, USBTMC 가운데 시스템에 맞춰 고르세요. 데이터는 USB 이진 형식으로 최대 초당 500,000회, GPIB로 최대 초당 200,000회까지 전송합니다.

다만 에뮬레이션은 명령 호환을 위한 기능이므로 판독 구간과 필터 설정은 새 장비 기준으로 다시 확인하세요. 기준 정확도가 필요한 교정실 용도라면 8588A가 적합합니다.

사용 방법

8558A 시스템 멀티미터
ATE 연결과 원격 설정 순서

8558A는 GPIB 488.2, USBTMC, Ethernet으로 자동 시험 시스템에 연결하고 SCPI 명령으로 제어합니다. 8508A 전체 에뮬레이션과 3458A 명령 호환, IVI 드라이버를 지원하므로 기존 시험 코드를 옮겨 사용할 수 있습니다.

소프트웨어·도구하는 일
GPIB 488.2기본 원격 포트, 기본 주소 18
USBTMC (뒷면 USB Type B)USB 2.0 고속 원격 제어, 이진 형식 고속 전송
Ethernet (10/100/1000BASE-T)네트워크로 시험 시스템에 편입
에뮬레이션 모드8508A·3458A용 명령으로 제어 (기본값 없음)
외부 BNC 트리거 입력·출력외부 신호로 측정 시작, 측정 이벤트 신호로 외부 장비 동기화
IVI 드라이버 · MET/CAL표준 DMM 드라이버 연동, MET/CAL 8508A 절차 라이브러리

처음 연결하는 순서

순서할 일
1시험 시스템 배선에 맞춰 GPIB, 뒷면 USB Type B 또는 LAN 케이블을 연결하세요.
2외부 트리거를 사용할 때는 뒷면 BNC 트리거 입력·출력을 시험 시스템 신호선에 연결합니다.
3장비 설정 키를 눌러 원격 설정 메뉴에서 원격 포트를 고르세요. 공장 기본값은 GPIB(주소 18)입니다.
4기존 8508A나 3458A용 코드를 옮길 때는 에뮬레이션 모드를 해당 모델로 바꾸세요.
5시험 프로그램에서 장비를 인식시킨 뒤 첫 판독을 실행해 값을 확인합니다.

메모리에 저장한 판독값은 USB 이진 형식으로 최대 초당 500,000개, GPIB·Ethernet으로 최대 초당 200,000개까지 전송하므로 고속 판독이 필요한 시험은 인터페이스를 먼저 정하세요. 명령 문법은 8588A와 함께 쓰는 Remote Programmer's Guide에 정리되어 있습니다.

사양

8558A 1년 상대 정확도와
기능 사양

항목95 %99 %
DCV 10 V (상대)±(4.0 µV/V 읽음 + 0.06 µV/V 범위)±(5.2 + 0.08) µV/V
DCV 10 V (절대)4.1 + 0.06 µV/V5.3 + 0.08 µV/V
ACV 10 V, 1 kHz (상대)80 + 10 µV/V103 + 13 µV/V
ACV 10 V, 1 kHz (절대)90 + 10 µV/V116 + 13 µV/V
저항 10 kΩ (상대)10 + 0.6 µΩ/Ω13 + 0.7 µΩ/Ω
저항 10 kΩ (절대)10.3 + 0.6 µΩ/Ω13.3 + 0.7 µΩ/Ω
DCI 1 mA (상대)9 + 5 µA/A12 + 6 µA/A
DCI 1 mA (절대)9.8 + 5 µA/A13 + 6 µA/A
ACI 1 mA, 1 kHz (상대)300 + 100 µA/A387 + 129 µA/A
ACI 1 mA, 1 kHz (절대)310 + 100 µA/A400 + 129 µA/A
주파수 BNC, 1 kHz0.5 µHz/Hz0.5 µHz/Hz
온도 PRT 100 Ω, 0 °C±5 mK±5 mK

기능별 전체 사양

항목사양
DC 전압100 mV ~ 1000 V
AC 전압10 mV ~ 1000 V, 1 Hz ~ 10 MHz
저항1 Ω ~ 10 GΩ
DC 전류10 µA ~ 2 A
AC 전류10 µA ~ 2 A, 1 Hz ~ 100 kHz
정전용량·RF 파워·외부 션트미지원
내장 FFT미지원
디지타이즈전압 100 mV ~ 1000 V, 5 MS/s, 최대 20 MHz 대역폭 · 전류 10 µA ~ 2 A, 5 MS/s, 최대 4 MHz 대역폭
A/D 변환기18비트 SAR, 초당 5메가샘플
판독 구간0 ~ 10 s, 분해능 200 ns
주파수전압 1 Hz ~ 10 MHz · 전류 1 Hz ~ 100 kHz · BNC 10 Hz ~ 100 MHz
온도PRT · 열전대 (외부 냉접점)
판독 속도8.5자리 초당 1회 ~ 4.5자리 초당 100,000회 · 메모리에 초당 5 MS
메모리1,500만 판독값
데이터 전송USB 이진 형식 최대 초당 500,000회 · Ethernet · GPIB 최대 초당 200,000회
트리거외부 BNC 입력·출력 · 에지 · 레벨 · 타이머 · Epoch · 라인 트리거 · 디지타이즈 외부 트리거 대기 100 ns 미만
입력 전환·비율전면·후면 입력 프로그램 전환 · 옴·전압·전류 비율 측정
외부 기준10 MHz 기준 클록 입력, 50 Ω / Hi-Z
인터페이스GPIB 488.2 · Ethernet · USBTMC · SCPI · IVI 드라이버
에뮬레이션·소프트웨어3458A · 8508A 에뮬레이션 · MET/CAL 8508A 절차 라이브러리
표시컬러 그래픽 디스플레이 · 추세 플롯 · 파형 · 히스토그램 · 통계
단자 표시Visual Connection Management 단자 상태 표시
USB호스트 포트 전면·후면, csv 데이터 전송
화면 언어영어 · 중국어 · 프랑스어 · 독일어 · 일본어 · 한국어 · 러시아어 · 스페인어

활용 분야

8558A가 맞는
고속 시험과 파형 포착

  • 고속 자동 시험 시스템 — 초당 100,000회 판독과 외부 트리거로 시험 시퀀스 안에 측정 점수를 늘립니다.
  • 생산 라인 전압·저항·전류 시험 — 8.5자리 분해능으로 양산 제품의 합격 한계를 여유 있게 판정합니다.
  • PRT·열전대 온도 측정 — PRT 100 Ω에서 ±5 mK 사양으로 온도 센서 시험의 판독기로 사용합니다.
  • 파형과 과도 신호 포착 — 전압·전류를 5 MS/s로 디지타이즈해 순간 현상을 메모리에 저장합니다.

선택 가이드

생산용 8558A와
기준급 8588A 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
전류가 2 A 이하이고 생산 라인·고속 시험이 중심일 때8558A디지타이즈와 판독 속도, 메모리는 8588A와 같고, 10 V dc 1년 상대 정확도는 4.0 µV/V(95 %)로 생산 시험에 충분합니다.
30 A 전류, 정전용량, RF 파워, 외부 션트, FFT가 필요할 때8588A전류 상한 30 A에 정전용량·RF 파워·내장 FFT를 갖춘 기준급 모델입니다.

구성·옵션

8558A 기본 구성과
랙·리드 키트

구분항목비고
기본 구성본체8.5자리 멀티미터 본체
기본 구성8588A-LEAD KIT-OSP 범용 프로브 키트와 파우치기본 포함
기본 구성4방향 단락 PCB 2개기본 포함
랙 키트Y8588랙 장착 키트 (2U · 3.5인치)
랙 키트Y8588S슬라이드 랙 장착 키트
별매8588A-LEAD종합 측정 리드 키트 (1 m 차폐 구리 리드 30 A 정격, 4 mm 결합 단자)
별매8588A-SHORT4방향 단락 PCB
별매8588A-LEAD/THERMAL저열기전력 리드 키트
별매8588A-7000K1 GΩ 표준과 연결 리드를 포함한 교정 키트
별매8588A/CASE휴대 케이스

관련 제품

8558A 시험 시스템에
함께 구성하는 장비
