Fluke Calibration 8588A 레퍼런스 멀티미터

MODEL: 8588A
브랜드: FLUKE CALIBRATION

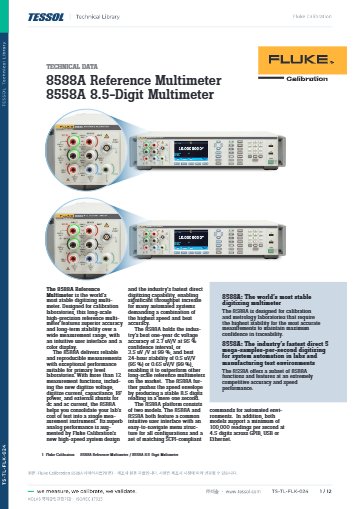

제품 자료: 데이터시트(영문)

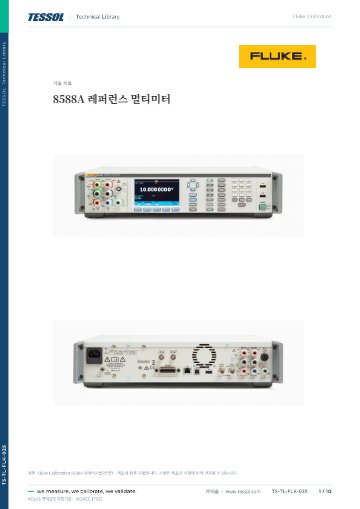

데이터시트(한글)

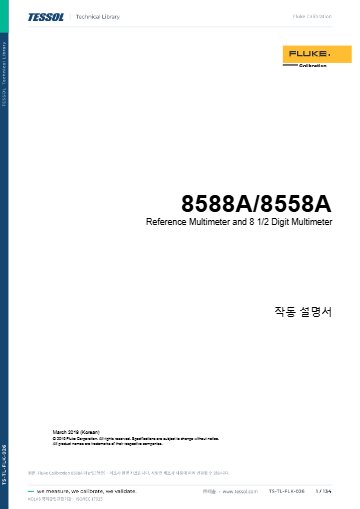

매뉴얼(한글)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

교정실 기준 측정을
한 대로 맡는 레퍼런스 멀티미터

Fluke Calibration 8588A 레퍼런스 멀티미터

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 8588A는 8.5자리 디지타이징 레퍼런스 멀티미터(Reference DMM)입니다. 10 V dc 1년 상대 정확도 2.7 µV/V(95 %)에 30 A 전류 범위와 5 MS/s 디지타이즈를 갖춰 교정실의 기준 측정과 자동 교정 라인을 한 대로 담당합니다.

매일 내부 자체 교정이나 오토제로를 거치지 않고 바로 측정하므로 교정 작업 중 대기 시간이 없습니다. 4.5자리 판독은 초당 100,000회 속도로 USB와 이더넷에 전송됩니다. 8508A·3458A 명령을 SCPI로 받아 기존 프로그램을 옮겨 쓸 수 있는 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

2.7 µV/V

10 V dc 1년 상대 정확도(95 %)

30 A

직류·교류 전류 상한

5 MS/s

전압·전류 디지타이즈 속도

1,500만

내장 메모리 판독값 수

특징

8588A 한 대에 모은 기능과
오배선 방지

핵심 특징	현장에서 달라지는 점
12가지 이상 측정 기능	전압·전류·저항·주파수·정전용량·온도와 외부 션트 측정을 한 본체에 모아, 기능마다 계측기를 바꿔 놓고 설정을 다시 잡는 작업이 줄어듭니다.
30 A 직류·교류 전류	대전류 션트나 코일 없이 본체 단자에서 30 A까지 직접 측정하므로 전류 교정 구성이 단순해집니다.
단자 상태 표시	사용 중인 단자에 불이 들어와 리드를 꽂기 전에 결선 위치를 확인할 수 있으므로 오배선으로 인한 재측정이 줄어듭니다.
8508A·3458A 에뮬레이션	기존 교정 절차와 시험 코드의 SCPI 명령을 그대로 받으므로 장비를 교체할 때 프로그램을 새로 작성하는 부담이 작아집니다.
MET/CAL 연동	MET/CAL 8508A 절차 라이브러리를 지원해 교정 관리 소프트웨어 위에서 자동 교정을 실행합니다.
추세·히스토그램·FFT 화면	추세 플롯, 통계, 히스토그램, FFT를 본체 화면에서 확인하므로 별도 PC 없이 드리프트와 노이즈 특성을 판단합니다.

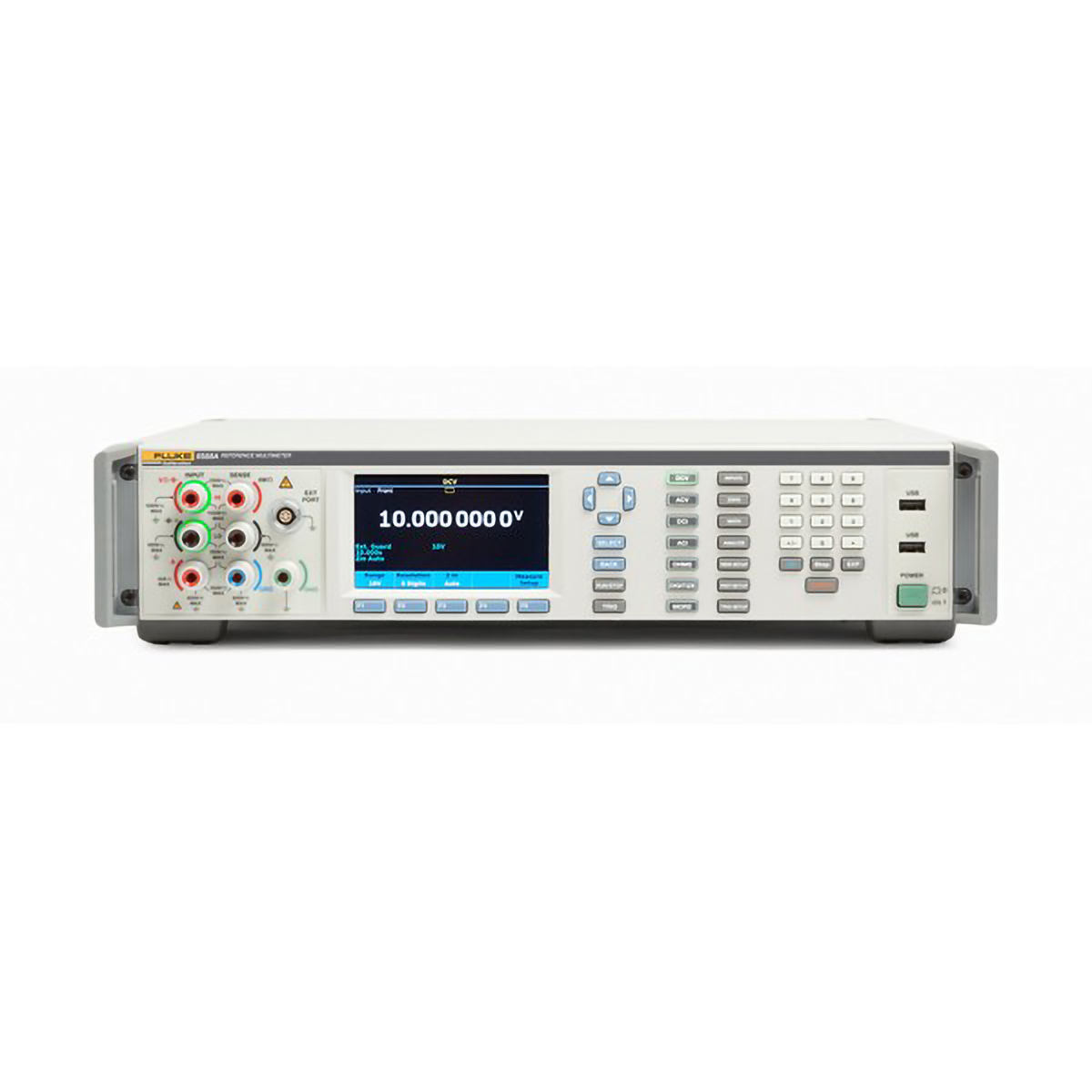

표시창과 입력 단자가 있는 레퍼런스 멀티미터 전면부

정확도 해석

95 %와 99 %,
두 신뢰수준의 해석

8588A의 사양은 측정점마다 95 %와 99 % 두 열로 나뉘고, 각각 상대(relative) 값과 절대(absolute) 값이 따로 있습니다. 보증 기준은 99 %(k = 2.58) 열이므로 교정 불확도 예산에는 이 열을 넣으세요. 95 % 열은 다른 기준 측정기와 성능을 비교할 때 사용합니다.

상대 정확도는 같은 장비의 장기 안정도를 추적할 때, 절대 정확도는 소급성이 필요한 성적서 값을 산출할 때 사용합니다. 10 V dc 24시간 안정도가 0.5 µV/V(95 %)이므로 하루 안에 이어지는 비교 측정에서는 값이 흔들리지 않습니다.

추세와 히스토그램 화면

측정값은 추세 플롯과 히스토그램으로 본체 화면에 바로 표시되고, 통계와 FFT도 같은 화면에서 확인할 수 있습니다. 양쪽 입력을 프로그램으로 전환하고 옴·전압·전류 비율 측정도 지원하므로, 표준기와 피교정기를 번갈아 연결하는 비교 측정의 결선 작업이 줄어듭니다.

속도·디지타이즈

8588A 판독 속도와
디지타이즈 설정

분해능과 속도는 서로 맞바꾸는 관계이므로 용도에 맞춰 설정하세요. 8.5자리에서는 초당 1회, 4.5자리에서는 초당 100,000회를 판독합니다. 디지타이즈 모드는 전압과 전류를 5 MS/s로 18비트 변환해 메모리에 바로 저장합니다. 전압은 최대 20 MHz, 전류는 최대 4 MHz 대역폭까지 포착하므로 과도 신호와 스위칭 파형도 확인할 수 있습니다.

내장 메모리 — 1,500만 판독값을 저장하며, 타임스탬프를 함께 기록하면 750만 판독값을 저장합니다. 16 GB 비휘발 메모리도 갖추고 있습니다.
데이터 전송 — USB 이진 형식으로 최대 초당 500,000회까지 내려받으며, 전면과 후면 USB 호스트 포트에서 csv 파일로도 저장할 수 있습니다.
트리거 — 수동, 외부 BNC 입력·출력, 레벨, 타이머, Epoch, 라인, BUS 트리거 가운데 골라 측정 시작 시점을 시험 시스템과 동기화합니다.

교정 관리

8588A 기준 측정기의
재교정 주기와 이력

레퍼런스 멀티미터는 정해진 주기로 재교정해 소급성을 유지해야 하는 기준 측정기입니다. 1년 상대 정확도 사양을 기준으로 재교정 주기와 이력 비교 방식을 정하면, 교정 이력이 사양 한계 안에서 움직이는지 추적할 수 있습니다. 재교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 측정 기능을 알려 주시면 확인해 안내해 드립니다.

사용 방법

8588A 레퍼런스 멀티미터
원격 포트와 MET/CAL 연결

8588A는 뒷면 GPIB, USB Type B(USBTMC), Ethernet 포트로 PC와 연결해 SCPI 명령으로 제어합니다. 8508A·3458A 에뮬레이션과 IVI 드라이버, MET/CAL 8508A 절차 라이브러리를 지원하므로 기존 교정 절차를 이어 사용할 수 있습니다.

소프트웨어·도구	하는 일
GPIB (IEEE-488.1 / 488.2)	기본 주소 18, GPIB EOL 기본값 EOI
USBTMC (뒷면 USB Type B)	USB 2.0 고속 원격 제어, USB EOL 기본값 CRLF
Ethernet (10/100/1000BASE-T)	사내 네트워크에서 원격 제어, 이더넷 설정과 LXI 설정 메뉴
에뮬레이션 모드	8508A·3458A 원격 명령 호환 (기본값 없음)
MET/CAL	8508A 절차 라이브러리로 자동 교정 실행
IVI 드라이버	표준 DMM 드라이버로 시험 프로그램과 연동

처음 연결하는 순서

순서	할 일
1	사용할 인터페이스에 맞춰 GPIB 케이블, 뒷면 USB Type B 케이블 또는 LAN 케이블을 연결하세요.
2	전면의 장비 설정 키를 눌러 원격 설정 메뉴로 들어갑니다.
3	원격 포트를 GPIB, USB, Ethernet 중에서 고르세요. 공장 기본값은 GPIB(주소 18)입니다.
4	8508A나 3458A용 프로그램을 사용할 때는 에뮬레이션 모드를 해당 모델로 바꾸세요.
5	MET/CAL이나 시험 프로그램에서 장비를 인식시킨 뒤 첫 측정을 실행합니다.

원격 동작 중에는 대부분의 전면 키가 잠기지만 실행/중지 키는 계속 동작합니다. 명령 문법과 Ethernet 원격 제어 방법은 별도 문서인 Remote Programmer's Guide에 정리되어 있습니다.

사양

8588A 1년 정확도와
95 %·99 % 사양

항목	95 %	99 %
DCV 10 V (상대)	±(2.7 µV/V 읽음 + 0.05 µV/V 범위)	±(3.5 + 0.06) µV/V
DCV 10 V (절대)	2.8 + 0.05 µV/V	3.6 + 0.06 µV/V
ACV 10 V, 1 kHz (상대)	60 + 5 µV/V	77 + 6.5 µV/V
저항 10 kΩ (상대)	7 + 0.5 µΩ/Ω	9 + 0.6 µΩ/Ω
DCI 1 mA (상대)	6.5 + 4 µA/A	8.4 + 5 µA/A
DCI 1 mA (절대)	7.6 + 4 µA/A	10 + 5 µA/A
ACI 1 mA, 1 kHz (상대)	250 + 50 µA/A	323 + 65 µA/A
ACI 1 mA, 1 kHz (절대)	260 + 50 µA/A	335 + 65 µA/A
DCV 10 V 24시간 안정도	0.5 µV/V	0.65 µV/V
주파수 BNC, 1 kHz	0.5 µHz/Hz	0.5 µHz/Hz
온도 PRT 100 Ω	±5 mK	±5 mK
정전용량 1 µF (상대)	400 + 100 µF/F	516 + 129 µF/F

기능별 전체 사양

항목	사양
DC 전압	100 mV ~ 1000 V (최대 1050 V), 풀스케일 2.02배, 최대 분해능 1 nV
AC 전압	10 mV ~ 1000 V, 1 Hz ~ 10 MHz, 풀스케일 2.02배(Vpp) · 1.2배(rms), 최대 분해능 1 nV
저항	1 Ω ~ 10 GΩ (최대 20 GΩ), 풀스케일 2.02배, 최대 분해능 10 nΩ, Tru Ohms 저전류·고전압·전류 반전 모드
DC 전류	10 µA ~ 30 A, 풀스케일 2.02배, 최대 분해능 1 pA
AC 전류	10 µA ~ 30 A (피크 30 A), 1 Hz ~ 100 kHz, 최대 분해능 1 pA
절대 정확도 (95 %)	ACV 10 V, 1 kHz 64 + 5 µV/V · 저항 10 kΩ 7.2 + 0.5 µΩ/Ω
판독 구간	0 ~ 10 s, 분해능 200 ns
AC 전압 안정화	1 kHz 필터 안정화 15 ms
디지털 필터	안정화 6 필터 주기 이내, 완전 안정값 1 ppm 미만
디지타이즈	전압 5 MS/s, 18비트, 최대 20 MHz 대역폭 · 전류 5 MS/s, 최대 4 MHz 대역폭
주파수	전압 1 Hz ~ 10 MHz · 전류 1 Hz ~ 100 kHz · BNC 10 Hz ~ 100 MHz
정전용량	1 nF ~ 100 mF
온도	PRT 5 mK · TC 25 mK (1년, 외부 냉접점)
RF 파워	R&S NRP 시리즈 센서 연동
외부 션트	A40B 등 외부 션트 연동, 자산 관리 기능
판독 속도	8.5자리 초당 1회 · 4.5자리 초당 100,000회 · 디지타이즈 모드 메모리 적재 최대 초당 5,000,000회
메모리	휘발성 1,500만 판독값 (타임스탬프 포함 750만) · 비휘발 16 GB
데이터 전송	USB 이진 형식 최대 초당 500,000회 · 호스트 포트 전면·후면 csv 전송
트리거	수동 · 외부 BNC 입력·출력 · 레벨 · 타이머 · Epoch · 라인 · BUS
입력 전환·비율	전면·후면 입력 프로그램 전환 · 옴·전압·전류 비율 측정
외부 기준	10 MHz 기준 클록 입력, 50 Ω / Hi-Z
인터페이스	GPIB 488.2 · USBTMC · Ethernet · SCPI · IVI 드라이버
에뮬레이션·소프트웨어	8508A · 3458A 에뮬레이션 · MET/CAL 8508A 절차 라이브러리
표시·분석	컬러 그래픽 디스플레이 · 추세 플롯 · 통계 · 히스토그램 · FFT 내장
단자 표시	Visual Connection Management 단자 상태 표시
화면 언어	영어 · 중국어 · 프랑스어 · 독일어 · 일본어 · 한국어 · 러시아어 · 스페인어

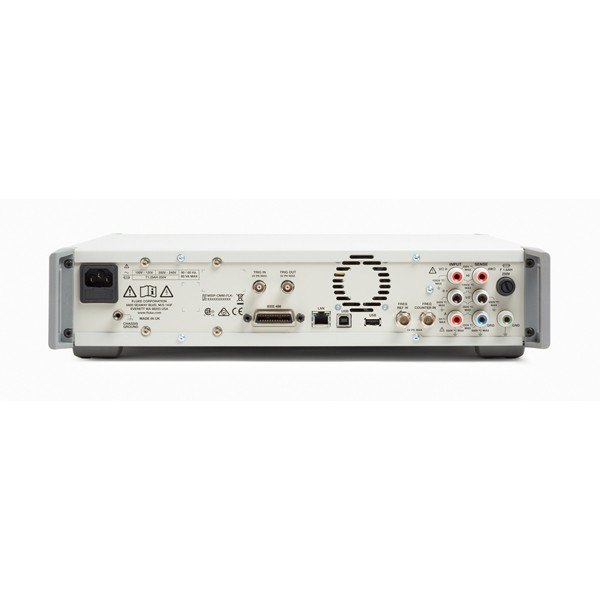

전원부와 커넥터, 냉각 팬이 있는 후면부

활용 분야

8588A가 쓰이는
기준 측정과 자동 교정

교정실 기준 측정 — 직류·교류 전압과 전류, 저항의 기준 측정기로 사용하며 95 %·99 % 두 신뢰수준 사양으로 불확도 예산을 구성합니다.
전류 교정 — 외부 션트 없이 30 A까지 측정하며, A40B 같은 외부 션트와 자산 관리 기능도 함께 운용할 수 있습니다.
RF 파워 측정 — R&S NRP 시리즈 센서를 연결해 RF 파워를 같은 본체에서 확인합니다.
온도 측정 시스템 — PRT 5 mK, TC 25 mK 사양으로 PRT·열전대 측정 시스템의 판독기로 사용합니다.
자동 교정 시스템 — GPIB·USBTMC·Ethernet과 SCPI로 시험 시스템에 편입하고 8508A·3458A 에뮬레이션으로 기존 코드를 이어 사용합니다.

선택 가이드

기준급 8588A와
시스템용 8558A의 선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
기준 정확도와 30 A 전류, 정전용량·RF 파워·외부 션트가 필요할 때	8588A	10 V dc 1년 상대 정확도 2.7 µV/V(95 %)에 내장 FFT와 자산 관리 기능까지 갖춘 교정실 기준급입니다.
생산 라인과 고속 자동 시험이 중심이고 전류가 2 A 이하일 때	8558A	같은 5 MS/s 디지타이즈와 1,500만 판독값 메모리를 갖추고, 10 V dc 정확도는 4.0 µV/V(95 %)로 생산 시험에 맞습니다.

구성·옵션

8588A 기본 구성과
별매 키트

구분	항목	비고
기본 구성	본체	레퍼런스 멀티미터 본체
기본 구성	8588A-LEAD KIT-OSP 범용 프로브 키트와 파우치	기본 포함
기본 구성	4방향 단락 PCB 2개	기본 포함
랙 키트	Y8588	랙 장착 키트 (2U · 3.5인치)
랙 키트	Y8588S	슬라이드 랙 장착 키트
별매	8588A-LEAD	종합 측정 리드 키트 (1 m 차폐 구리 리드 30 A 정격, 4 mm 결합 단자)
별매	8588A-SHORT	4방향 단락 PCB
별매	8588A-LEAD/THERMAL	저열기전력 리드 키트
별매	8588A-7000K	1 GΩ 표준과 연결 리드를 포함한 교정 키트
별매	96000SNS	추가 파워 센서
별매	8588A/CASE	휴대 케이스

8588A와 함께 보는
전기 교정 표준기

8508A나 3458A용 프로그램을 그대로 사용할 수 있습니까?
네, 두 모델의 에뮬레이션이 있어 SCPI 명령을 그대로 받으며 MET/CAL 8508A 절차 라이브러리도 지원합니다. 기존 교정 절차를 옮길 때는 판독 구간과 필터 설정만 새 장비에 맞게 점검하세요.
8588A 정확도 사양은 어느 신뢰수준을 기준으로 합니까?
99 %(k = 2.58) 열이 보증 기준입니다. 95 % 열은 같은 측정점의 성능을 비교하는 용도로 함께 표기됩니다.
8588A의 판독 구간은 어디까지 설정할 수 있습니까?
0 ~ 10 s이며 분해능은 200 ns입니다. 8.5자리 판독은 초당 1회, 4.5자리 판독은 초당 100,000회 속도입니다.
8588A 기본 구성에는 무엇이 들어 있습니까?
본체, 8588A-LEAD KIT-OSP 범용 프로브 키트와 파우치, 4방향 단락 PCB 2개가 들어 있습니다. 랙 장착 키트와 종합 리드 키트는 별매이므로 설치 방식에 맞춰 함께 선택하세요.
8588A와 8558A는 어떤 기준으로 구분합니까?
30 A 전류, 정전용량, RF 파워, 외부 션트, 내장 FFT가 필요하면 8588A입니다. 전류가 2 A까지이고 생산 라인과 고속 시험이 목적이면 8558A로 충분합니다.
