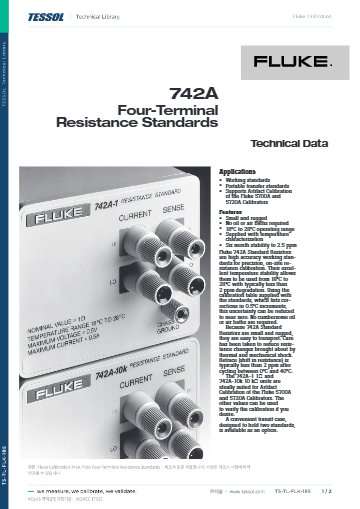

제품 자료: 742A Four-Terminal Resistance Standards 데이터시트(영문)

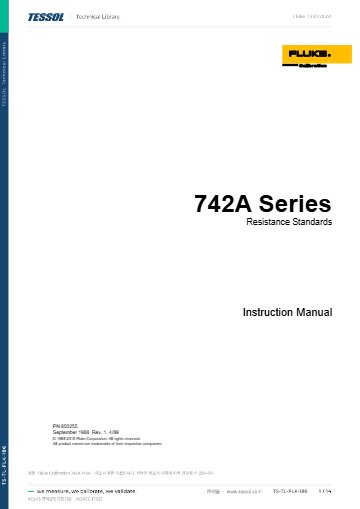

742A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

오일조 없이 현장으로
들고 가는 4단자 표준저항

Fluke Calibration 742A 표준저항

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 742A는 1 Ω부터 19 MΩ까지 12개 값을 갖춘 4단자 표준저항(Resistance Standard, 작업 표준저항)입니다. 오일조나 공기조 없이 실내 온도에서 운용하며, 가장 좁은 값 기준 1년 사양 ±4 ppm으로 현장 저항 교정과 교정기 아티팩트 교정에 사용합니다.

값에 따라 6개월 안정도가 2.5 ppm까지 낮아지고, 0~40 °C 순환 뒤 저항 변화가 2 ppm 미만이어서 이동과 운반 후에도 값이 유지됩니다. 0.5 °C 단위 온도 특성표로 실온 편차를 보정할 수 있습니다. 본체는 높이 8.6 cm, 무게 0.68~0.91 kg으로 휴대하기 쉬우며 (주)테솔이 국내에 공식 공급합니다.

12개 값

1 Ω ~ 19 MΩ 구성

±4 ppm

1년 사양, 가장 좁은 값

2.5 ppm

6개월 안정도 하한

18 ~ 28 °C

동작 온도, 오일조 불필요

특징

오일조 없이 현장에서 쓰는
742A 표준저항

핵심 특징	현장에서 달라지는 점
오일조·공기조 불필요	실내 온도 범위에서 그대로 운용하므로 현장 교정에 항온 설비를 반입하는 부담이 없습니다.
소형·경량 본체	8.6 × 10.5 × 12.7 cm의 작은 본체가 이동 중 충격을 받아도 저항 변화를 줄이도록 설계되어 현장 방문 교정에 적합합니다.
낮은 리트레이스	0~40 °C 순환 후 저항 변화가 2 ppm 미만이므로 운송 뒤 값 재확인 횟수가 줄어듭니다.
온도 특성표	실온에 따른 저항 값을 표에서 읽어 보정하므로 교정실 온도가 흔들려도 기준 값을 유지합니다.
×1.9 값 포함	1.9 Ω, 19 kΩ, 19 MΩ은 교정기 레인지의 상한에 맞춘 값이므로 전 레인지 확인에 유리합니다.
아티팩트 교정용 값	1 Ω과 10 kΩ은 5700A·5720A 교정기의 아티팩트 교정에 쓰는 값으로, 외부 기준 몇 개만으로 교정기 내부 기능을 교정합니다.

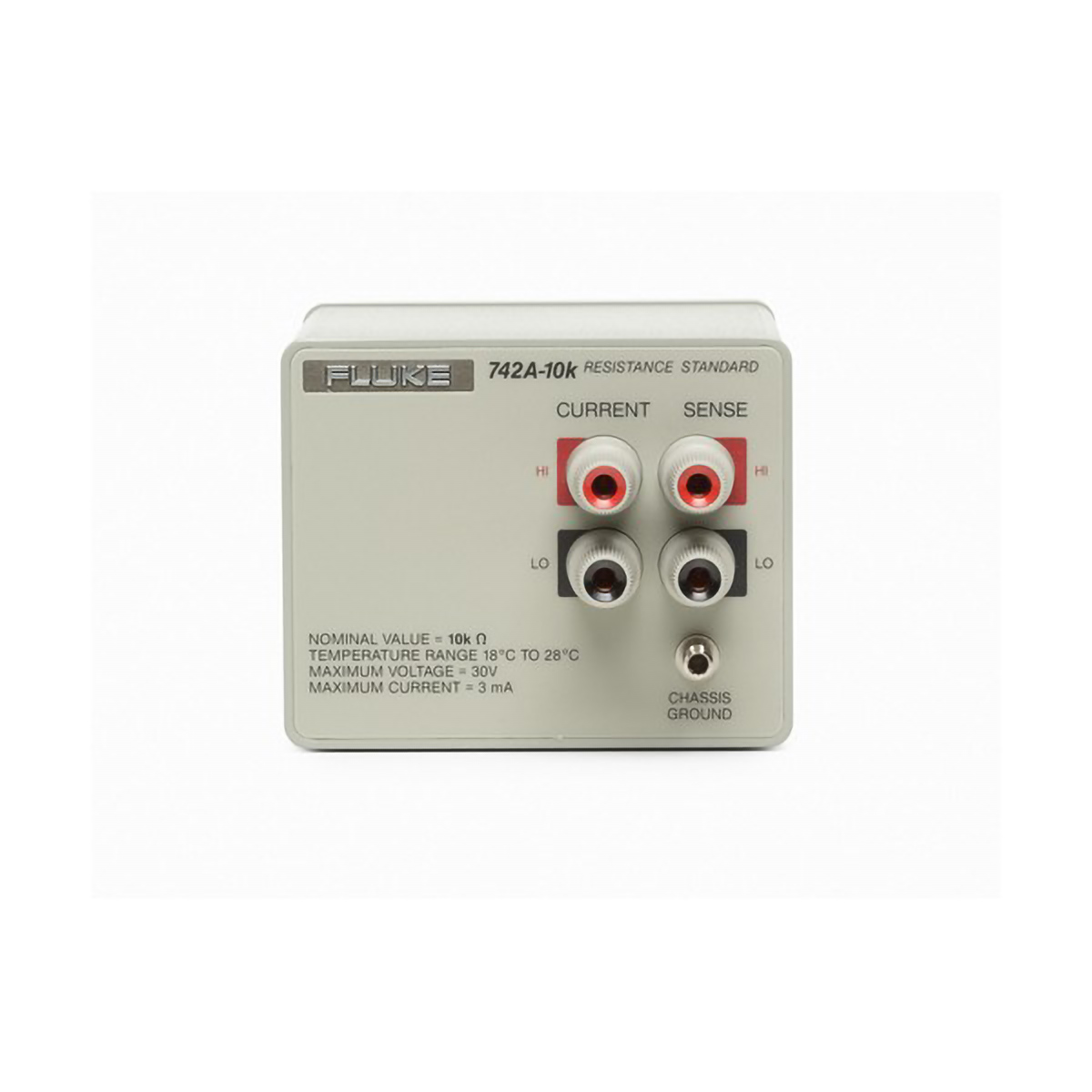

전류와 센스 단자가 있는 표준 저항기 전면

아티팩트 교정

교정기 내부 기능의
아티팩트 교정

732C와 함께하는 아티팩트 교정

5700A급 교정기의 아티팩트 교정은 732C 10 V 기준과 742A 저항이 짝을 이룹니다. 외부 기준 몇 개로 교정기 내부 기능을 교정하는 방식이므로, 교정실은 기준 설비를 최소한으로 갖추고도 교정기를 관리할 수 있습니다.

온도 특성

742A의 실온 변화에 따른
값 보정

동작 온도는 18~28 °C, 보관 온도는 0~40 °C입니다. 18~28 °C 순환 뒤에는 저항 변화가 거의 없고, 0~40 °C 순환 뒤에도 2 ppm 미만이므로 운송 전후 비교가 간단합니다. 교정 시점의 실온은 온도 특성표의 0.5 °C 단위 값과 대조해 보정하세요.

교정 연계

742A 표준저항의
정기 교정

작업 표준은 정기 교정 이력이 값의 근거이므로, 12개월 안정도 표를 참고해 재교정 주기를 정하세요. 재교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 값인지 확인한 뒤 안내해 드립니다.

사양

12개 값별
안정도·전압 한계

항목	공칭 저항	초기 편차 (ppm)	6개월 안정도 (ppm)	12개월 안정도 (ppm)	교정 불확도 (±ppm)	18~28 °C 변화 (ppm)	최대 전압 (V)
742A-1	1 Ω	17	5.0	8.0	1.0	3.0	0.5
742A-1.9	1.9 Ω	17	5.0	8.0	1.0	3.0	0.38
742A-10	10 Ω	17	5.0	8.0	1.0	3.0	1.0
742A-25	25 Ω	17	5.0	8.0	1.0	3.0	1.0
742A-100	100 Ω	13	4.0	6.0	1.0	3.0	2.0
742A-1k	1 kΩ	14	4.0	6.0	1.5	2.0	10.0
742A-10k	10 kΩ	9	2.5	4.0	1.0	1.5	30.0
742A-19k	19 kΩ	10	2.5	4.0	1.5	2.0	28.5
742A-100k	100 kΩ	15	4.0	6.0	2.5	2.0	100.0
742A-1M	1 MΩ	21	6.0	8.0	5.0	2.0	100.0
742A-10M	10 MΩ	28	6.0	9.0	10.0	3.0	200.0
742A-19M	19 MΩ	40	8.0	10.0	20.0	4.0	190.0

시리즈 공통 사양

항목	사양
값 구성	1, 1.9, 10, 25, 100 Ω · 1, 10, 19, 100 kΩ · 1, 10, 19 MΩ (12종)
1년 사양	가장 좁은 값 기준 ±4 ppm
6개월 안정도	2.5 ppm (10 kΩ · 19 kΩ 기준)
리트레이스	0 ~ 40 °C 순환 시 저항 변화 <2 ppm · 18 ~ 28 °C 순환 시 변화 거의 없음
동작 온도	18 °C ~ 28 °C
보관 온도	0 °C ~ 40 °C
단자 구성	4단자
크기 (H × W × D)	8.6 × 10.5 × 12.7 cm
무게	모델에 따라 0.68 ~ 0.91 kg
온도 특성	온도 특성표 함께 공급, 0.5 °C 단위

활용 분야

742A 표준저항이
쓰이는 교정 현장

교정기 아티팩트 교정 — 5700A·5720A 교정기의 저항 기능을 1 Ω과 10 kΩ 값으로 교정합니다.
현장 저항 교정 — 오일 설비 없이 방문 현장에서 저항 값을 대조합니다.
계측 교정실 — 기준 저항으로 여러 값을 확보해 작업 표준으로 운용합니다.
온도가 바뀌는 현장 — 온도 특성표로 실온에 따른 값을 보정합니다.

선택 가이드

742A와 Ohm-Labs
표준저항 비교

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
12개 값과 ×1.9 값이 함께 필요할 때	Fluke 742A	1.9 Ω, 19 kΩ, 19 MΩ이 교정기 레인지에 맞춰져 있고 아티팩트 교정용 값을 포함합니다.
1 Ω~10 MΩ 범위의 작업 표준이 필요할 때	Ohm-Labs 100 시리즈	23 °C 공기 중에서 사용하는 공기형 작업 표준저항입니다.
장기 안정도가 중요한 기준이 필요할 때	Ohm-Labs 200 시리즈	오일 밀봉 구조의 기준 표준저항입니다.

구성·옵션

742A 기본 구성과
선택 액세서리

구분	품목	품번
본체	742A 표준저항, 12개 모델	742A-1 ~ 742A-19M
옵션	운반 케이스, 2대 수납	742A-7002
별매	저열기전력 케이블, 바나나 단자	5440A-7002
별매	저열기전력 케이블, 스페이드 단자	5440A-7003

742A와 함께 검토할
표준저항

742A를 쓰려면 오일조가 꼭 필요합니까?
아닙니다. 동작 온도 범위에서는 오일조나 공기조 없이 운용할 수 있습니다. 실온이 범위 안에서 달라지면 온도 특성표의 값으로 보정하세요.
742A와 Ohm-Labs 100 시리즈는 무엇이 다릅니까?
742A는 ×1.9 값과 아티팩트 교정용 1 Ω·10 kΩ을 갖춘 4단자 표준입니다. 100 시리즈는 23 °C 공기 중에서 사용하는 1 Ω~10 MΩ 범위의 작업 표준으로 구성이 다릅니다.
742A 여러 대를 한 번에 운반할 수 있습니까?
네, 옵션 운반 케이스(742A-7002) 하나에 2대를 수납할 수 있습니다. 열과 기계적 충격은 저항 값을 바꾸므로, 케이스에 넣어 옮기는 편이 값 유지에 유리합니다.
742A 연결 케이블은 무엇을 사용합니까?
별매 저열기전력 케이블을 사용합니다. 바나나 단자형은 5440A-7002, 스페이드 단자형은 5440A-7003입니다.
