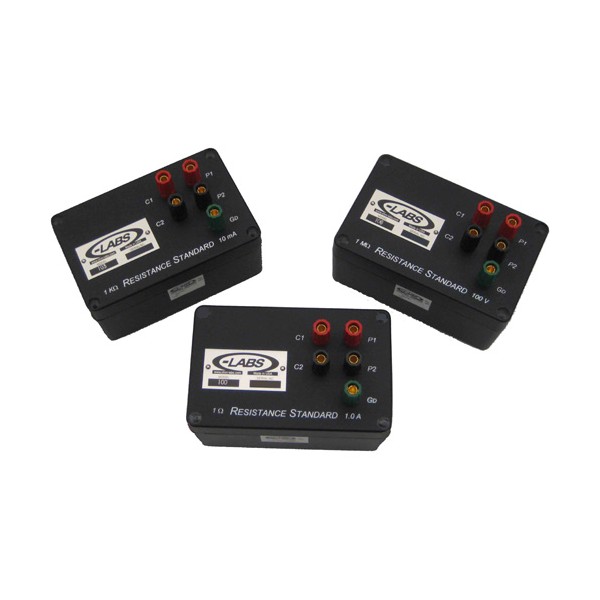

Ohm-Labs 100 series standards 100시리즈 표준 저항기

MODEL: 100 series standards
브랜드: OHM-LABS

제품문의 구매하기

오일조 없이 공기 중에서
쓰는 작업용 표준저항기

Ohm-Labs 100 시리즈 표준저항

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 100 시리즈는 1 Ω(Model 100)부터 10 MΩ(Model 107)까지 공기 중에서 사용하는 공기형 작업 표준저항(Working Resistance Standard)입니다. 대부분의 값에서 12개월 안정도 3 ppm 미만이며, 멀티미터와 교정기의 저항 기능 점검에 적합합니다.

금도금 텔루륨 구리 저열기전력 단자가 접속부의 열기전력을 줄이고, 다이캐스트 알루미늄 케이스와 내부 충격 흡수 구조가 이동 중 진동을 완충합니다. 기압과 습도 변화의 영향이 작고 온도 특성이 담긴 교정 데이터가 함께 제공되므로 실험실과 현장에서 모두 기준 저항으로 사용할 수 있습니다. 이 표준저항은 (주)테솔이 국내에 공식 공급합니다.

1 Ω ~ 10 MΩ

범위, Model 100 ~ 107

< 3 ppm

12개월 안정도, 대부분의 값

23 °C

사용 온도, 공기 중

100 mA

1 Ω 정격 전류

특징

공기 중에서
바로 사용하는 기준

핵심 특징	현장에서 달라지는 점
오일조 없이 사용	공기 중에서 바로 사용하므로 오일조나 항온조를 준비하는 시간이 줄어듭니다.
저열기전력 단자	금도금 텔루륨 구리 단자가 접속부의 열기전력을 낮추어 저저항 측정의 오프셋 오차를 줄입니다.
다이캐스트 케이스	알루미늄 케이스와 내부 충격 흡수 구조가 이동 중 충격을 완충하여 현장 반입에 적합합니다.
환경 영향 최소화	기압과 상대 습도 변화의 영향이 작아 날씨가 바뀌어도 값 변화가 적습니다.
온도 특성 포함 교정 데이터	교정 데이터에 온도 특성이 함께 있어 실온 변화에 따른 값을 보정할 수 있습니다.
세 가지 접속 방식	바인딩 포스트, 스페이드 러그, 바나나 잭으로 연결할 수 있어 시험 케이블 종류에 대응합니다.

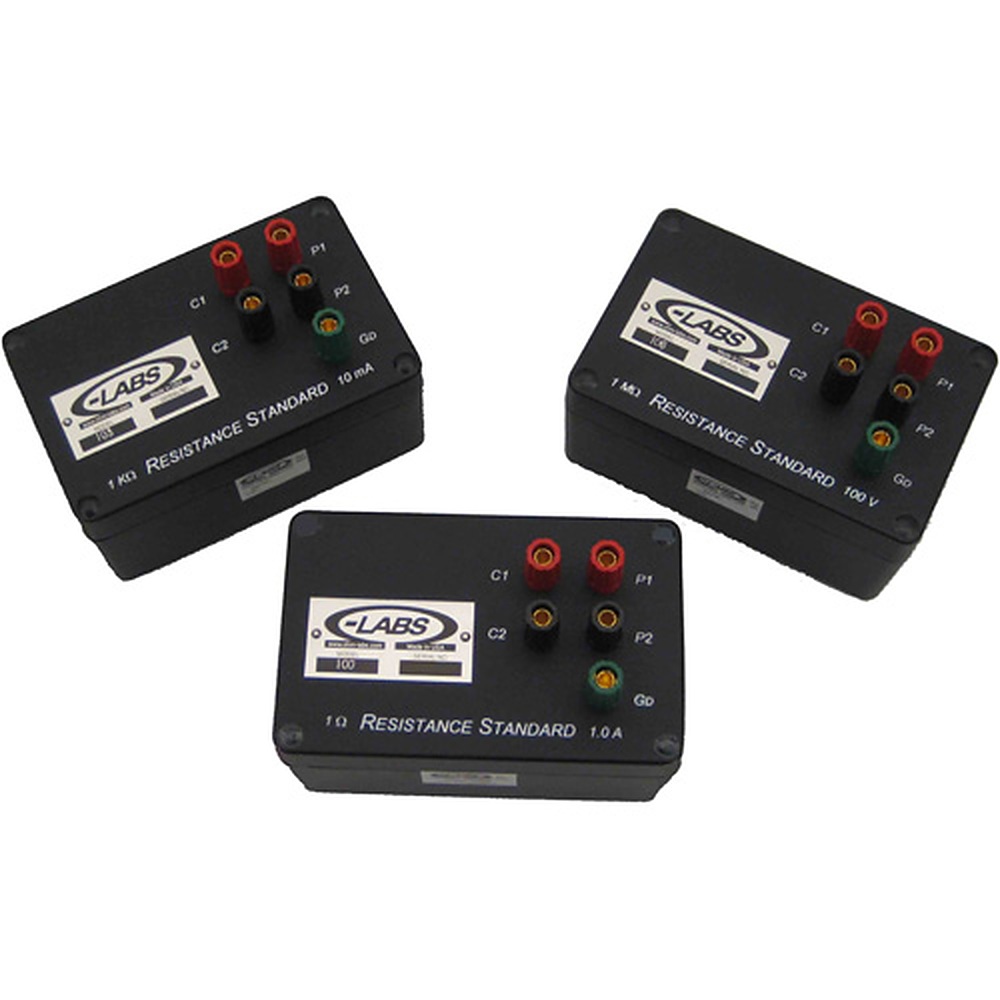

단자가 달린 검은 케이스 표준 저항기 세 개

정격 조건

정확도 기준과
정격 전류

정확도는 제조 시점에 10 mW 전력 조건으로 지정됩니다. 온도계수는 기준 온도를 중심으로 18~30 °C에서 측정합니다. 정격 전류는 1 Ω의 100 mA에서 100 kΩ의 0.3 mA까지 저항값이 클수록 낮아집니다. 1 MΩ과 10 MΩ은 각각 100 V, 300 V로 제한되므로 시험 전류와 전압이 정격을 넘지 않게 설정하세요.

현장 사용

현장에서도
그대로 사용

휴대하기 쉬운 기준 저항

다이캐스트 케이스는 가볍게 들고 이동하는 현장 교정에 적합하며, 저열기전력 단자가 연결부의 열기전력을 줄입니다. 히스테리시스는 15~30 °C에서 0.1 ppm 미만, 0~40 °C 순환에서 2 ppm 미만입니다.

교정 연계

표준저항의
교정 이력 관리

표준저항은 교정 불확도와 12개월 안정도가 사용 가능한 교정 간격을 결정하므로, 교정 성적서의 온도 특성과 함께 이력을 관리하세요. 교정 문의는 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

모델별 안정도와
정격 사양

항목	공칭 저항	초기 허용차 (ppm)	12개월 안정도 (ppm)	온도계수 (ppm/°C)	정격 전류·전압
Model 100	1 Ω	<3	<3	<0.2	100 mA
Model 101	10 Ω	<3	<3	<0.2	30 mA
Model 101-T	25 Ω	<3	<3	<0.2	20 mA
Model 102	100 Ω	<3	<3	<0.2	10 mA
Model 142	400 Ω	<5	<3	<0.2	3 mA
Model 103	1 kΩ	<3	<3	<0.2	3 mA
Model 104	10 kΩ	<3	<3	<0.2	1 mA
Model 105	100 kΩ	<5	<5	<0.3	0.3 mA
Model 106	1 MΩ	<10	<10	<0.5	100 V
Model 107	10 MΩ	<20	<10	<1.0	300 V

시리즈 공통 사양

항목	사양
범위	1 Ω (Model 100) ~ 10 MΩ (Model 107)
특수 값	1.9 Ω, 350 Ω, 4000 Ω, 3.333 MΩ (안정도와 계수는 위 모델과 유사)
정확도 기준	제조 시점, 10 mW
온도계수 기준	23 °C 기준, 18 ~ 30 °C에서 측정
히스테리시스	<0.1 ppm (15 ~ 30 °C), <2 ppm (0 ~ 40 °C)
교정 불확도 (23 °C)	1 ~ 110 Ω <1.0 ppm · 110 Ω ~ 100 kΩ <1.5 ppm · 1 MΩ <5 ppm · 10 MΩ <15 ppm
사용 조건	23 °C 공기 중
구조	다이캐스트 알루미늄 케이스, 금도금 텔루륨 구리 저열기전력 단자, 낮은 리액턴스, 내부 충격 흡수 구조
AC/DC	DC 또는 AC 표준으로 사용
접속	금도금 5-way 바인딩 포스트 · 스페이드 러그 · 바나나 잭
내환경성	기압 · 상대 습도 변화 영향 적음, 적당한 진동 · 충격 견딤
온도 센서	저항 소자에 결합 (선택)
교정	ISO 17025 공인 교정, 온도 특성 포함 교정 데이터 공급
선택 사양	설치형 온도 센서, 운반 케이스, 고저항 모델의 가드 구조

활용 분야

작업 표준이
필요한 현장

멀티미터 저항 점검 — 디지털 멀티미터의 저항 기능을 기준 값으로 확인합니다.
교정기 점검 — 교정기의 저항 기능을 기준 값과 비교합니다.
실험실 기준 — 실험실에서 작업 기준 저항으로 운용합니다.
현장 교정 — 휴대하여 현장에서 저항 값을 확인합니다.

선택 가이드

목적별
표준저항 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
1 Ω~10 MΩ 범위의 작업 표준이 필요할 때	Ohm-Labs 100 시리즈	공기형이며 대부분의 값이 12개월 안정도 3 ppm 미만입니다.
1 MΩ 이상 고저항 시험일 때	Ohm-Labs 100-H	가드 구조로 누설 전류를 분리하고 10 TΩ까지 구성합니다.
12개 값과 ×1.9 값이 필요할 때	Fluke 742A	4단자 구조로 1 Ω~19 MΩ을 구성하고 아티팩트 교정용 값을 포함합니다.

구성·옵션

기본 구성과
선택 사양

구분	품목	품번
본체	100 시리즈 표준저항, 1 Ω ~ 10 MΩ	Model 100 ~ 107
기본 구성	온도 특성 포함 교정 데이터	-
접속	금도금 5-way 바인딩 포스트, 스페이드 러그, 바나나 잭	-
옵션	설치형 온도 센서	-
옵션	운반 케이스	-

100 시리즈와 함께 보는
표준저항

100 시리즈 표준저항에 오일조가 필요합니까?
아니요, 공기 중에서 그대로 사용하는 공기형입니다. 실온이 달라지면 교정 데이터의 온도 특성으로 보정하세요.
100 시리즈는 Fluke 742A와 무엇이 다릅니까?
742A는 ×1.9 값과 아티팩트 교정용 1 Ω·10 kΩ을 갖춘 4단자 표준입니다. 100 시리즈는 1 Ω~10 MΩ 범위를 모델 번호로 구성한 작업 표준입니다.
100 시리즈를 AC 측정에도 사용할 수 있습니까?
네, 낮은 리액턴스 구조여서 DC와 AC 표준으로 모두 사용할 수 있습니다. 접속은 바인딩 포스트, 스페이드 러그, 바나나 잭 중에서 선택합니다.
100 시리즈의 교정 불확도는 어느 정도입니까?
23 °C에서 1~110 Ω은 1.0 ppm 미만, 110 Ω~100 kΩ은 1.5 ppm 미만, 1 MΩ은 5 ppm 미만입니다. 사용 값이 어느 구간에 속하는지 먼저 확인하세요.
