Ohm-Labs 100-H 가드형 고저항 표준

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 100-H 시리즈는 1 MΩ(106-H)부터 10 TΩ(113)까지 8종을 갖춘 가드형 고저항 표준(Guarded High Resistance Standard)입니다. 절연저항계·전위계·테라옴미터 교정에서 표면 누설 전류가 측정에 섞이는 문제를 가드 단자로 분리합니다.

밀폐 구조와 다이캐스트 알루미늄 케이스가 기압·습도 변화와 진동·충격의 영향을 줄이며, 100 GΩ 이상 모델은 최대 15 kV까지 전압을 인가할 수 있습니다. 값이 커질수록 12개월 안정도(5 ppm 미만에서 300 ppm)와 전압계수(0.1~2 ppm/V)가 커지므로 교정 주기와 시험 전압은 값별로 정합니다. 이 표준은 (주)테솔이 국내에 공식 공급합니다.

1 MΩ ~ 10 TΩ

저항 범위, 8종

15 kV

최대 전압, 100 GΩ 이상

2 ppm/V

10 TΩ 전압계수

300 ppm

10 TΩ 12개월 안정도

특징

누설 전류를
측정 회로에서 분리하는 구조

핵심 특징	현장에서 달라지는 점
완전 가드 구조	내부 가드 저항이 어떤 비율에서도 가드 전압을 균형 있게 유지하므로 표면 누설 전류가 측정 값에 섞이지 않습니다.
밀폐 구조	기압과 습도 변화의 영향이 작아 교정실 환경이 달라져도 값의 재현성이 유지됩니다.
다이캐스트 알루미늄 케이스	진동과 충격에 강해 현장 이동 중에도 내부 소자를 보호합니다.
낮은 리액턴스	DC와 AC 표준으로 모두 사용할 수 있어 교정 대상의 시험 방식에 맞게 연결합니다.
값별 계수 특성화	값마다 다른 온도계수와 전압계수를 표로 정리해 두므로 시험 전압과 실온에 따른 변화를 계산할 수 있습니다.
내장 서미스터	10 kΩ 서미스터로 본체 내부 온도를 감시하므로 온도 보정에 사용하는 값이 실제 소자 온도와 가깝습니다.

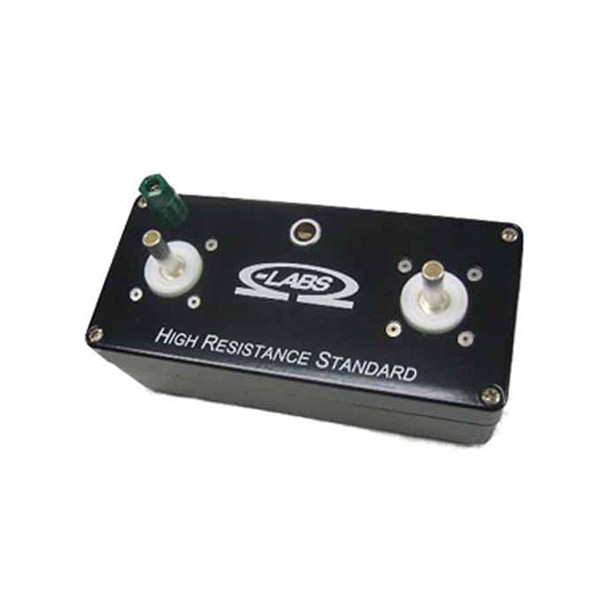

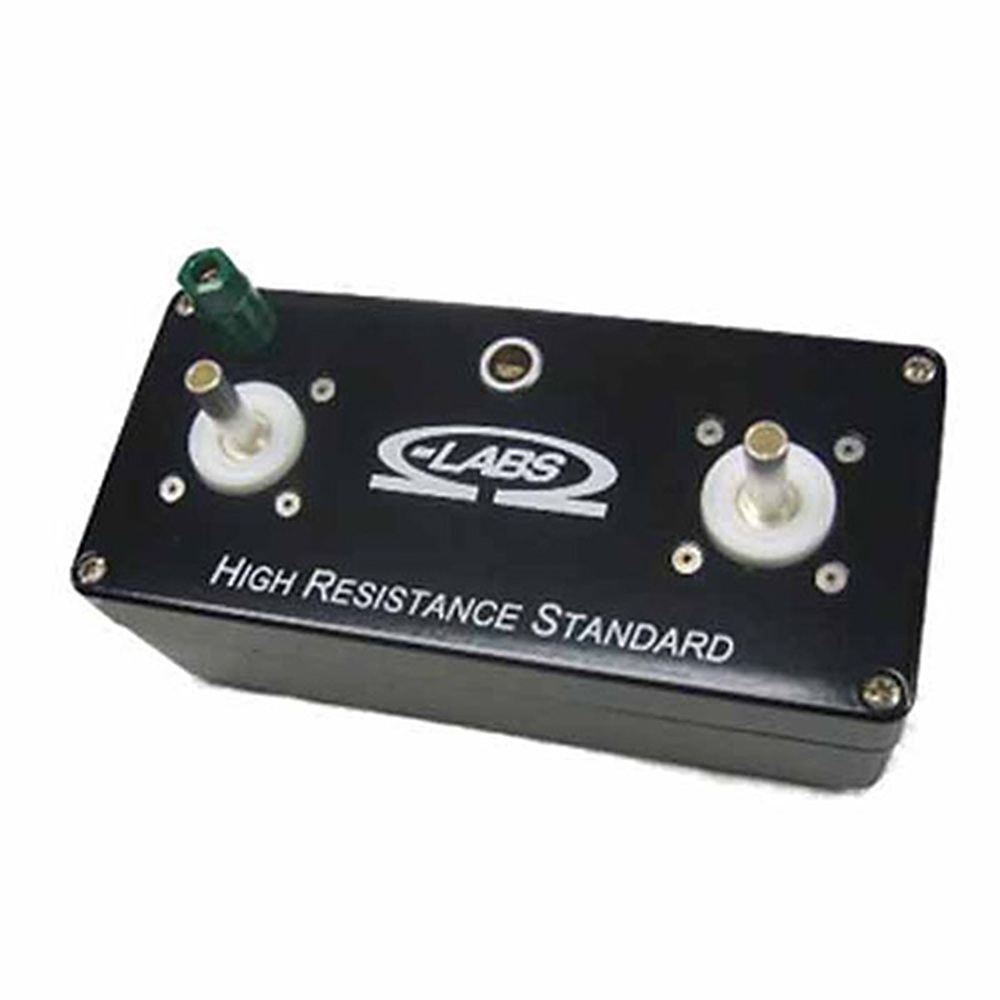

단자와 라벨이 있는 검은 케이스 고저항 표준기

가드 접속

가드 단자와
접속 방법

고저항 영역에서는 절연체 표면을 따라 흐르는 누설 전류가 측정 전류와 같은 크기가 되어 측정값을 불안정하게 합니다. 100-H는 가드 단자로 이 누설 경로를 측정 회로 밖으로 빼냅니다. 접속은 Type N, triax, BNC 커넥터 중에서 선택할 수 있고 케이스 접지는 5-way 절연 바인딩 포스트로 처리합니다.

내장 서미스터로 본체 온도 감시

10 kΩ(25 °C 공칭) 서미스터가 본체 내부 온도를 감시하며, 2 mm 미니 바나나 플러그로 외부 온도계에 연결합니다. 별매 서미스터 케이블은 2 m 길이이고 한쪽은 4 mm 듀얼 바나나, 다른 쪽은 미니 듀얼 바나나입니다.

시험 전압

권장 전압과
최대 전압

권장 전압은 1 MΩ의 10 V에서 10 TΩ의 500 V까지 값이 클수록 높아지고, 최대 전압은 1 MΩ이 1 kV, 10 MΩ이 3 kV, 100 MΩ~10 GΩ이 10 kV, 100 GΩ 이상이 15 kV입니다. 전압계수는 권장 전압의 -50 %에서 +100 % 범위에서 규정되므로, 시험 전압이 이 범위를 벗어나면 계수표로 값 변화를 계산합니다.

교정 연계

고저항 표준의
재교정 주기

재교정 주기는 값마다 다른 12개월 안정도 표를 보고 정하며, 교정에는 두 가지 전압에서의 측정과 온도계수 결정이 포함됩니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

값별 허용차와
계수 사양

항목	공칭 저항	초기 허용차 (ppm)	온도계수 (ppm/°C)	전압계수 (ppm/V)
106-H	1 MΩ	5	1	0.1
107	10 MΩ	10	10	0.1
108	100 MΩ	20	20	0.1
109	1 GΩ	35	30	0.1
110	10 GΩ	50	35	0.1
111	100 GΩ	200	50	0.2
112	1 TΩ	500	50	1
113	10 TΩ	1000	500	2

값별 안정도와 시험 전압

항목	6개월 안정도 (ppm)	12개월 안정도 (ppm)	절대 정확도 (ppm)	권장 전압 (V)	최대 전압
106-H	<3	<5	3	10	1 kV
107	5	10	5	20	3 kV
108	10	20	10	50	10 kV
109	15	25	25	100	10 kV
110	25	50	50	100	10 kV
111	50	100	100	200	15 kV
112	100	200	250	500	15 kV
113	150	300	500	500	15 kV

시리즈 공통 사양

항목	사양
저항 범위	1 MΩ (106-H) ~ 10 TΩ (113), 8종 (십진 값 표준, 그 밖의 값은 주문 제작)
초기 허용차	제조 시점 기준 5 ppm (1 MΩ) ~ 1000 ppm (10 TΩ)
온도계수 조건	공칭 23 °C ±5 °C
전압계수 조건	권장 전압의 -50 % / +100 % 범위
구조	밀폐(Hermetic Seal), 완전 가드, 내부 가드 저항으로 가드 전압 균형, 낮은 리액턴스(DC · AC 표준)
케이스	다이캐스트 알루미늄, 5-way 절연 바인딩 포스트(케이스 접지)
커넥터	Type N, triax, BNC 중 선택
온도 센서	10 kΩ 서미스터 (25 °C 공칭), 2 mm 미니 바나나 플러그
외형	22 × 13 × 13 cm
무게	2.5 kg
교정	ISO 17025 공인 교정, 두 가지 전압에서 수행하고 온도계수 결정 포함

활용 분야

고저항 교정이
필요한 현장

절연저항계 교정 — 1 MΩ부터 10 TΩ까지 레인지별 기준 값을 확인합니다.
전위계 교정 — 입력 저항이 높은 전위계의 레인지를 점검합니다.
테라옴미터 교정 — 10 TΩ까지의 저항 값으로 레인지를 확인합니다.
고저항 측정기 점검 — 기준 값과 비교하여 측정기의 지시 값을 확인합니다.

선택 가이드

저항 범위별
시리즈 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
10 MΩ을 넘는 고저항 시험일 때	Ohm-Labs 100-H	가드 구조로 누설 전류를 분리하고 10 TΩ까지 8종을 갖춥니다.
1 Ω~10 MΩ 범위의 작업 표준이 필요할 때	Ohm-Labs 100 시리즈	23 °C 공기 중에서 사용하는 공기형 작업 표준저항입니다.
고저항 전송 표준이 필요할 때	Ohm-Labs 300 시리즈	고저항 하몬(Hamon) 전송 표준으로 구성됩니다.

구성·옵션

기본 구성과
선택 액세서리

구분	품목	품번
본체	1 MΩ 모델	106-H
본체	10 MΩ · 100 MΩ · 1 GΩ 모델	107 · 108 · 109
본체	10 GΩ · 100 GΩ · 1 TΩ · 10 TΩ 모델	110 · 111 · 112 · 113
옵션	서미스터 케이블 2 m (4 mm 듀얼 바나나 - 미니 듀얼 바나나)	-
옵션	운반 케이스 (1대, 2대, 4대용)	-
옵션	저잡음 옵션 (커넥터 종류 지정)	-

100-H와 함께 보는
표준저항

Ohm-Labs 100-H는 어떤 장비를 교정할 때 사용합니까?
절연저항계, 전위계, 테라옴미터, 고저항계를 교정할 때 사용합니다. 교정 대상의 시험 전압이 권장 전압 범위 안에 들어오는 값을 먼저 고르세요.
100-H에는 가드 단자가 왜 필요합니까?
고저항에서는 표면 누설 전류가 측정 전류와 비슷한 크기가 되어 측정값을 불안정하게 하기 때문입니다. 가드 단자가 누설 경로를 측정 회로 밖으로 분리합니다.
100-H에 10 kV 이상의 전압을 인가할 수 있습니까?
네, 100 GΩ 이상 모델은 최대 15 kV까지 인가합니다. 100 MΩ~10 GΩ은 10 kV, 10 MΩ은 3 kV, 1 MΩ은 1 kV가 한계입니다.
100-H의 재교정 주기는 어떻게 정합니까?
값별 12개월 안정도 표를 보고 정합니다. 1 MΩ은 12개월 안정도가 5 ppm 미만이지만 10 TΩ은 300 ppm이므로 값이 클수록 짧은 주기를 검토하는 편이 안전합니다.
