Ohm-Labs 1000시리즈 저저항 표준기 (1 μΩ ~ 1 Ω)

MODEL: 1000Series Low Resistance Standards
브랜드: OHM-LABS

제품문의 구매하기

마이크로옴미터 레인지를
현장에서 교정하는 저저항 표준기

Ohm-Labs 1000 시리즈 저저항 표준

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 1000 시리즈는 1 Ω(1 A)부터 1 µΩ(100 A)까지 데케이드 값 7개 모델로 이루어진 저저항 표준(Low Resistance Standard)입니다. 마이크로옴미터와 저저항계의 저저항 레인지를 23 °C 공기 중에서 교정하는 현장형 기준입니다.

다이캐스트 알루미늄 케이스 안에 충격 흡수 구조를 넣어 이동 중 진동과 충격에도 값이 쉽게 흔들리지 않고, 정격 전류의 150 %까지 단시간 인가해도 손상되지 않습니다. 오일조 없이 공기 중에서 운용하므로 교정실에서 현장으로 옮겨 사용하기 좋으며, (주)테솔이 국내에 공식 공급합니다.

1 µΩ

1006 모델의 가장 낮은 저항 값

150 %

정격 전류 단시간 과부하 허용

2.5 kg

케이스를 포함한 본체 무게

DC · AC

두 신호 모두 표준으로 사용

특징

현장 교정에 맞춘
견고한 저저항 기준

핵심 특징	현장에서 달라지는 점
1 Ω ~ 1 µΩ 데케이드 7개 모델	교정할 레인지와 같은 자릿수의 기준을 고르므로 한 레인지를 교정하는 데 여러 모델을 조합할 필요가 줄어듭니다.
정격 전류 150 % 단시간 허용	시험 중 전류가 순간적으로 정격을 넘어도 손상되지 않아 교정 작업이 중단되지 않습니다.
DC · AC 겸용, 낮은 리액턴스	직류 저항계뿐 아니라 교류 신호를 사용하는 션트 교정에도 같은 기준을 사용할 수 있습니다.
기압·습도 변화에 둔감한 구조	계절과 설치 장소가 바뀌어도 기준 값을 유지하므로 교정 이력의 연속성을 이어 갈 수 있습니다.
다이캐스트 알루미늄 케이스와 충격 흡수 구조	차량 운반과 반복 설치에서 생기는 진동·충격으로 기준 값이 틀어질 가능성을 낮춥니다.
저항 소자 결합형 온도 센서 옵션	교정 중 소자 온도를 함께 기록하므로 온도 보정 근거를 성적서에 남길 수 있습니다.

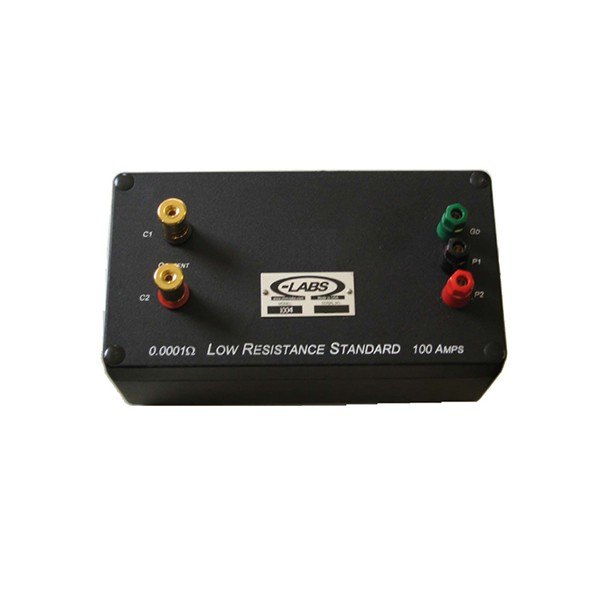

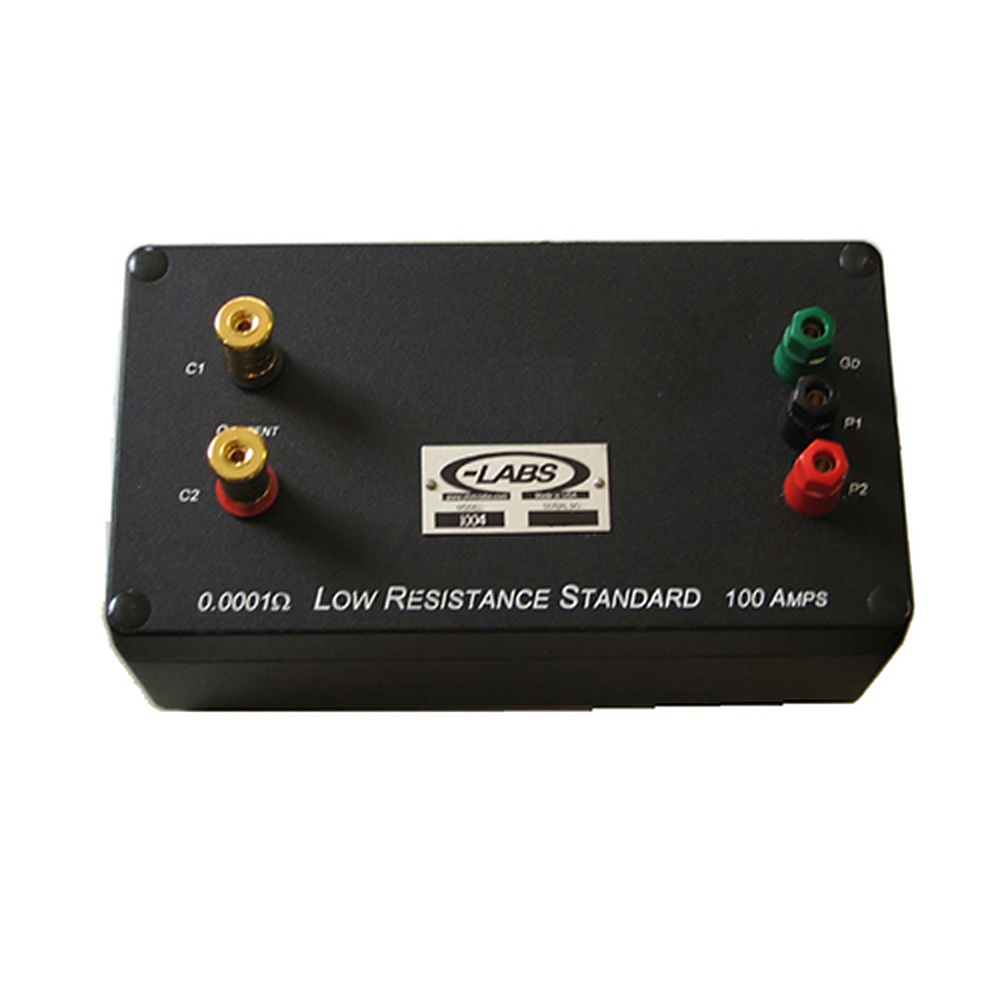

전류와 전압 단자가 있는 저저항 표준기

모델 매칭

시험 전류와
정격 전류의 관계

1000 시리즈의 정격 전류는 1 A(1000 모델)에서 시작해 3 A, 10 A, 30 A로 커지고 1004부터 1006까지는 100 A로 같습니다. 저항 값이 10배 낮아질수록 같은 전류에서 발생하는 전압이 줄기 때문에, 마이크로옴미터의 시험 전류가 모델 정격을 넘지 않는지 먼저 대조해야 합니다. 정격 전류의 150 %까지는 단시간 허용되지만 연속 운용은 정격 안에서 하세요.

주문 제작하는 맞춤 값은 전류의 제곱에 저항을 곱한 소비전력이 1 W를 넘지 않도록 정격 전류를 정합니다. 저항이 낮은 값일수록 같은 소비전력에서 흘릴 수 있는 전류가 커집니다.

현장 이동을 견디는 케이스

다이캐스트 알루미늄 케이스와 내부 충격 흡수 구조 덕분에 적당한 진동과 충격을 견디며, 기압과 상대 습도 변화의 영향도 적습니다. 케이스 크기는 22.8 × 12.5 × 12.5 cm로 계측기 가방에 넣어 이동할 수 있습니다.

정확도·안정도

자릿수별 정확도와
12개월 안정도

정확도는 1 Ω 모델의 5 ppm 미만에서 1 µΩ 모델의 1000 ppm까지, 12개월 안정도는 2 ppm 미만에서 200 ppm 미만까지 모델에 따라 달라집니다. 낮은 저항일수록 단자 접촉과 열기전력의 영향이 커지므로 허용 오차가 넓어지며, 교정 대상 레인지의 불확도 예산에 이 값을 반영해야 합니다.

사양

1 Ω ~ 1 µΩ
7개 모델 사양

항목	저항 값	정격 전류	정확도	12개월 안정도
1000	1 Ω	1 A	5 ppm 미만	2 ppm 미만
1001	0.1 Ω	3 A	10 ppm	5 ppm 미만
1002	0.01 Ω	10 A	20 ppm	10 ppm 미만
1003	0.001 Ω	30 A	50 ppm	20 ppm 미만
1004	100 µΩ	100 A	200 ppm	50 ppm 미만
1005	10 µΩ	100 A	500 ppm	100 ppm 미만
1006	1 µΩ	100 A	1000 ppm	200 ppm 미만

시리즈 공통 사양

항목	사양
온도계수 (1 Ω 모델)	1 ppm/°C 미만
사용 조건	23 °C 공기 중 사용
과부하	정격 전류의 150 %까지 단시간 인가
사용 신호	DC 또는 AC 표준, 낮은 리액턴스
내환경성	기압·상대 습도 변화의 영향이 적고 적당한 진동·충격을 견딤
구조	다이캐스트 알루미늄 케이스, 내부 충격 흡수 구조
외형 치수	22.8 × 12.5 × 12.5 cm
무게	2.5 kg
정확도 기준 시점	제조 시점의 초기 정확도
맞춤 값	주문 제작 가능, 정격 전류는 소비전력 1 W 이내로 설정
온도 센서	저항 소자에 결합하는 옵션
공급 자료	ISO 17025 인정 교정 데이터와 온도 특성 자료

활용 분야

저저항 교정이
필요한 현장

마이크로옴미터 교정 — 저저항 레인지를 자릿수별 기준으로 점검하고 지시 오차를 기록합니다.
저저항계·저항 측정기 점검 — 정기 교정 사이에 정확도를 확인하는 중간 점검 기준으로 사용합니다.
준정밀 션트 교정 — DC 또는 AC 션트의 저항 값을 비교 측정합니다.
대전류 시험 장비 — 전력 부품과 배선의 낮은 저항을 현장에서 측정하는 장비를 점검합니다.

선택 가이드

저저항 표준 시리즈 선택

이럴 때	권장 모델	선택 근거
현장에서 들고 다니는 저저항 기준이 필요할 때	1000 시리즈	23 °C 공기 중에서 쓰는 견고한 케이스 구조입니다.
오일조에서 1차 교정실 기준을 운용할 때	2000 시리즈	오일조와 공기 중에서 모두 운용하며 모델별 안정도 사양을 갖춥니다.
0 Ω 영점을 확인할 때	100-0	제로옴 기준

온도 감시

온도 보정과
교정 연계

저항 소자에 결합하는 온도 센서를 옵션으로 선택하면 교정 중 소자 온도를 함께 읽어 보정할 수 있습니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

1000 시리즈와 함께 보는 표준저항

Ohm-Labs 1000 시리즈에 1 µΩ까지 내려가는 모델이 있습니까?
네, 1006 모델이 1 µΩ을 100 A 정격으로 구현합니다. 전체 7개 모델은 1 Ω에서 1 µΩ까지 10배 단위로 나뉩니다.
1000 시리즈는 2000 시리즈와 무엇이 다릅니까?
1000 시리즈는 23 °C 공기 중에서 사용하는 견고한 현장형이고, 2000 시리즈는 오일조와 공기 중 모두에서 운용하는 1차 교정실용입니다. 현장 이동이 많으면 1000 시리즈를 선택하세요.
1000 시리즈로 정격 전류를 넘겨 시험해도 됩니까?
정격 전류의 150 %까지는 단시간 허용합니다. 연속 운용은 정격 안에서 하는 것이 값 유지에 유리합니다.
1000 시리즈의 재교정은 어떻게 진행합니까?
교정 데이터가 함께 공급되며, 재교정은 교정 기관에 의뢰하는 방식으로 이어집니다. 기준 값의 연속성을 위해 12개월 안정도를 보고 주기를 정하세요.
