Ohm-Labs 100-0 Ohm Standard

MODEL: 100-0 Ohm Standard
브랜드: OHM-LABS

제품문의 구매하기

마이크로옴미터의 4선 영점을
확인하는 제로옴 기준기

Ohm-Labs 100-0 제로옴 기준

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 100-0은 어떤 4선 연결 구성에서도 50 nΩ 미만으로 조정한 4단자 제로옴 기준(Zero-Ohm Reference)입니다. DMM과 마이크로옴미터의 4선 영점을 확인하는 계기 교정용 기준기이며 5 A 연속 정격입니다.

네 선을 한 점에 묶은 밸런스드 테트라정션 구조이므로 어느 두 선으로 전류를 흘려도 나머지 두 선에 전압 강하가 생기지 않습니다. 금도금 텔루륨 구리 저열기전력 단자는 접점에서 생기는 열기전력 오차를 낮추고, 시간이 지나도 측정 가능한 수준의 드리프트가 없어 영점 확인 기준으로 오래 유지됩니다. 이 제로옴 기준은 (주)테솔이 국내에 공식 공급합니다.

<50 nΩ

어떤 연결에서도 공장 조정값

5 A

연속으로 흘릴 수 있는 전류

5년

보증 기간

9.0 × 6.4 × 6.0 cm

300 g의 손바닥 크기 본체

특징

전압 강하가 없는
제로옴 구조

핵심 특징	현장에서 달라지는 점
밸런스드 테트라정션	네 선을 한 점에 묶어 전류 경로와 전압 감지 경로가 겹치지 않으므로 4선 측정의 영점이 연결 방식에 좌우되지 않습니다.
50 nΩ 미만 공장 조정	어떤 연결 구성에서도 같은 영점을 유지하므로 측정기의 오프셋 오차를 따로 분리해 확인할 수 있습니다.
측정 가능한 드리프트 없음	시간이 지나도 영점이 변하지 않아 교정 주기마다 기준을 다시 조정하지 않습니다.
저열기전력 금도금 단자	텔루륨 구리 단자가 접점 열기전력을 낮추므로 nΩ 대역에서도 단자 접촉 오차가 섞이지 않습니다.
케이스 접지	케이스 접지 단자로 전기 간섭을 줄여 마이크로옴미터의 저신호 측정이 안정됩니다.

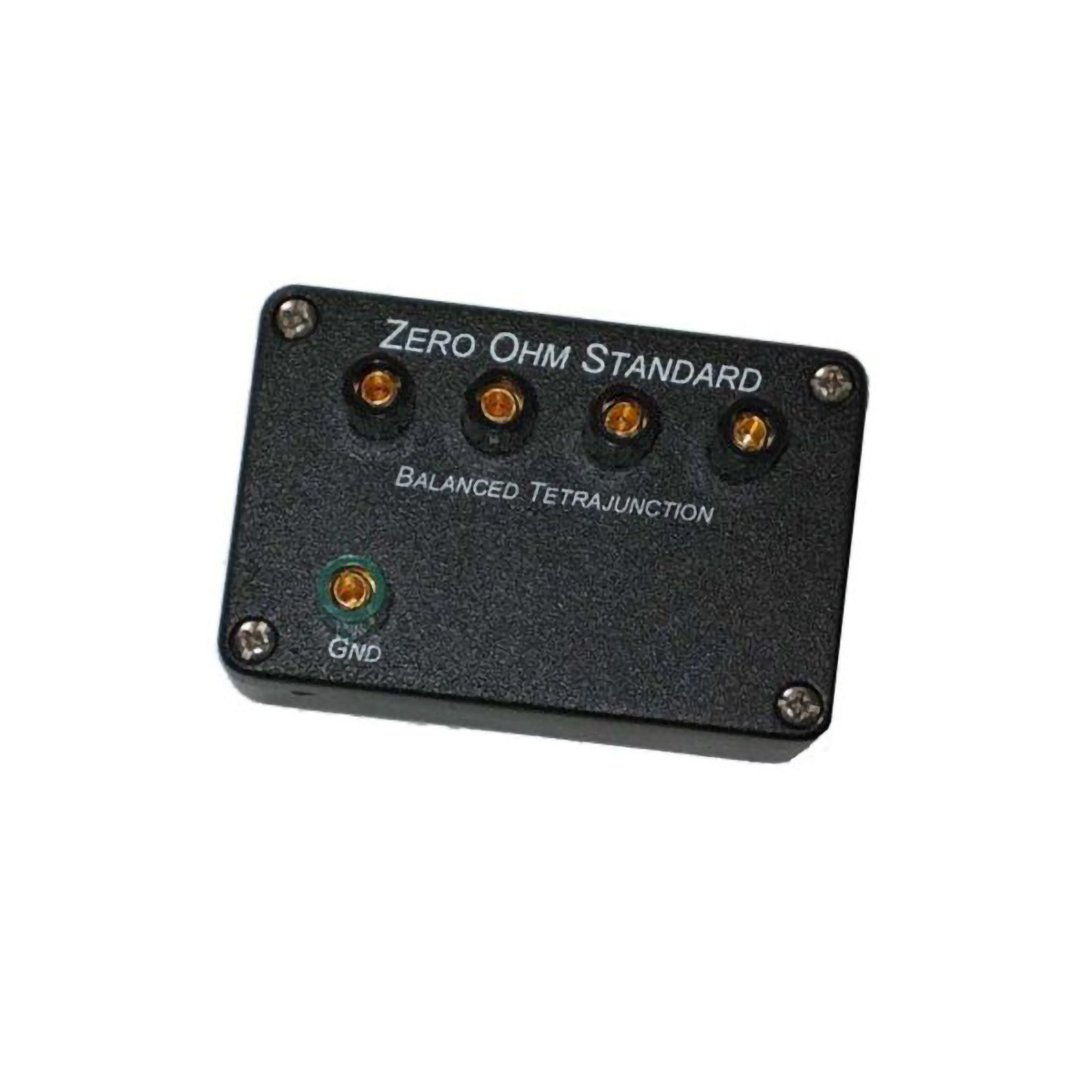

네 개의 단자가 있는 제로 옴 표준 저항기

영점 확인 원리

단락 연결과
제로옴 기준의 차이

단자를 단락하면 남는 전압

전압 단자와 전류 단자를 단락선으로 이어도 단락 방식에 따라 전압 단자에 작은 전압이 남습니다. 100-0은 테트라정션 구조로 전압 단자 사이에 전압 강하가 생기지 않으므로 이 잔류 전압이 측정 영점에 섞이지 않습니다.

DMM이나 마이크로옴미터의 4선 측정 영점은 이렇게 확인합니다. 측정기의 전류 리드와 전압 리드를 100-0의 대응 단자에 연결하고, 측정기가 흘리는 전류가 5 A 이하인지 확인한 뒤 지시값을 읽습니다. 기준이 0 Ω에 가까우므로 지시값에 남는 값이 측정기의 내부 오프셋과 리드 영향입니다.

교정 관리

기준기 관리와
교정 주기

영점 기준은 시간이 지나도 변하지 않지만 단자 접촉 상태와 케이스 오염은 사용 빈도에 따라 달라집니다. 보관 조건(−40~+65 °C, 0~95 %RH)을 지키고 정기적으로 교정해 값을 확인하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

50 nΩ 미만과
5 A 연속 정격

항목	사양
연결 구성	어떤 구성에서도 <50 nΩ (공장 조정)
시간 드리프트	측정할 만한 변화 없음
저항	<50 nΩ
전류	최대 5 A 연속
단자	금도금 텔루륨 구리 저열기전력 단자
크기 · 무게	9.0 × 6.4 × 6.0 cm · 300 g
동작 환경	20 ~ 40 °C, 10 ~ 90 %RH
보관 환경	−40 ~ +65 °C, 0 ~ 95 %RH
케이스 접지	전기 간섭 감소용 제공
보증	5년

활용 분야

4선 측정의
영점 확인 현장

DMM 영점 확인 — 고분해능 멀티미터의 4선 저항 모드에서 오프셋과 리드 영향을 점검합니다.
마이크로옴미터 영점 확인 — 계기 교정 전에 0 Ω 기준점을 확인해 저저항 측정의 출발점을 확정합니다.
리드와 연결 구성 점검 — 측정 리드와 클립에 따른 영향을 같은 영점 기준으로 비교합니다.

선택 가이드

저항 대역별
표준 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
0 Ω 기준으로 4선 영점을 확인할 때	Ohm-Labs 100-0	50 nΩ 미만 제로옴 기준으로 어떤 연결 구성에서도 같은 영점을 유지합니다.
1 µΩ ~ 1 Ω 저저항 값이 필요할 때	Ohm-Labs 1000 시리즈	저저항 표준 값으로 저저항 대역 지시값을 교정합니다.
10 µΩ ~ 1 Ω 1차 교정실 기준이 필요할 때	Ohm-Labs 2000 시리즈	1차 교정실 수준의 저저항 표준입니다.

구성·옵션

기본 구성과
보증

항목	내용
구성	100-0 제로옴 기준
보증	5년

100-0과 함께 보는
표준저항

단자를 단락선으로 이으면 제로옴 기준과 무엇이 다릅니까?
단락 방식에 따라 전압 단자에 작은 전압이 남을 수 있습니다. 100-0은 테트라정션 구조라 전압 단자 사이에 전압 강하가 생기지 않아 이 잔류 전압이 영점에 섞이지 않습니다.
100-0에는 전류를 얼마까지 흘릴 수 있습니까?
5 A까지 연속으로 흘릴 수 있습니다. 전류가 큰 마이크로옴미터도 정격 범위 안에서 영점 확인에 사용합니다.
100-0으로 어떤 장비의 영점을 확인할 수 있습니까?
DMM과 마이크로옴미터의 4선 영점 확인에 사용합니다. 계기 교정 전에 0 Ω 기준점을 확인하는 용도로 적합합니다.
100-0의 동작과 보관 환경은 어떻게 관리합니까?
동작은 20~40 °C, 10~90 %RH에서, 보관은 −40~+65 °C, 0~95 %RH에서 유지합니다. 단자 표면의 오염이 접촉 오차로 이어지므로 사용 후에는 건조한 곳에 보관하세요.
