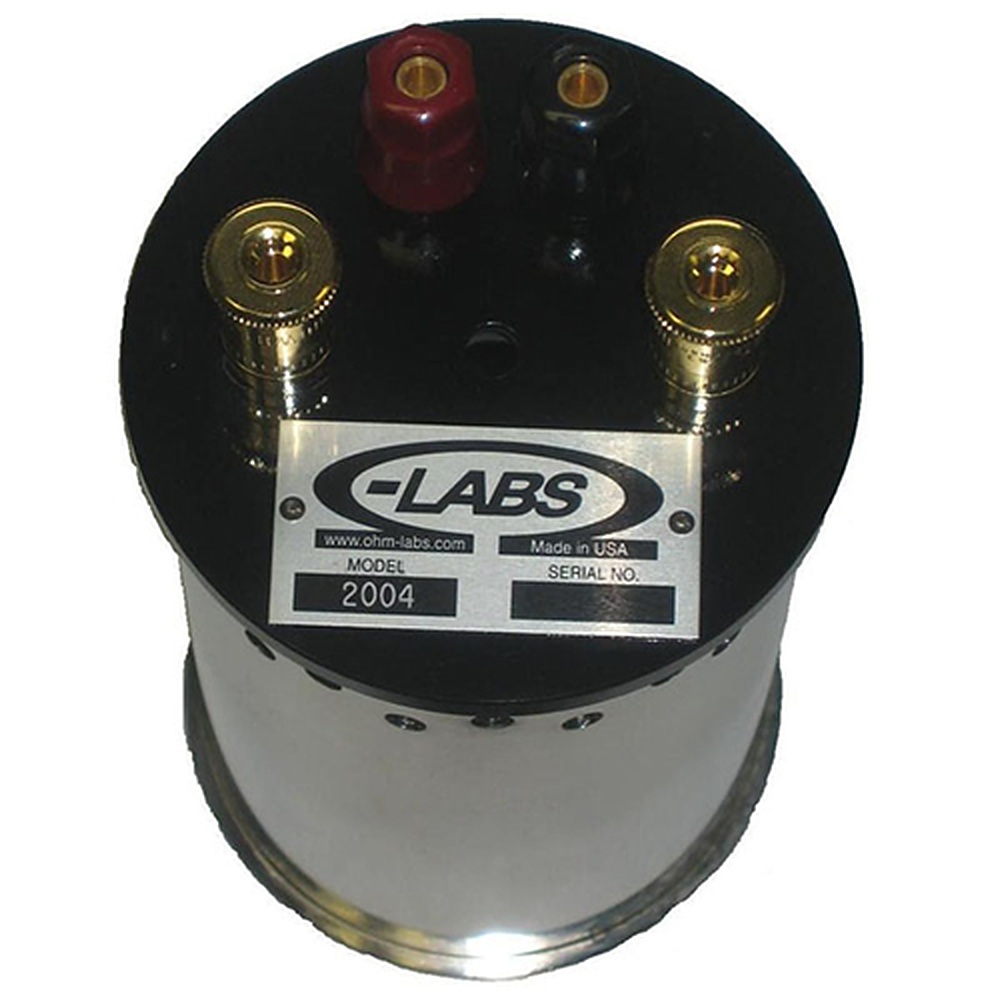

Ohm-Labs 2000 시리즈 표준 저항기

MODEL: 2000 series Low Resistance Standard
브랜드: OHM-LABS

제품문의 구매하기

오일조에서도 공기 중에서도
쓰는 저저항 표준기

Ohm-Labs 2000 시리즈 저저항 표준

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 2000 시리즈는 1 Ω(1 A)부터 10 µΩ(300 A)까지 6개 모델로 이루어진 1차 교정실용 저저항 표준(Primary Low Resistance Standard)입니다. 항온 오일조와 공기 중 모두에서 운용하며 마이크로옴미터와 션트 교정의 기준 값을 유지합니다.

Reichsanstalt 설계를 따라 만든 저항 소자는 장기 안정성이 높고, 금도금 단자의 독립 회전 배럴이 리드선 비틀림에 의한 변형을 줄입니다. 교반 오일에 담갔을 때 정확도가 가장 높으며, (주)테솔이 국내에 공식 공급합니다.

1 Ω ~ 10 µΩ

6개 모델의 저항 값 범위

300 A

2005 모델의 정격 전류

25 °C

교반 오일 사용 시 기준 온도

금도금

독립 회전 배럴을 단 단자

특징

1차 교정실을 위한
저저항 기준

핵심 특징	현장에서 달라지는 점
Reichsanstalt 설계 기반 장기 안정성	오래 운용해도 기준 값의 드리프트가 작아 재교정 간격 사이의 신뢰도를 유지합니다.
오일조와 공기 중 겸용	오일조가 없는 환경에서도 사용하고, 오일조를 갖춘 실험실에서는 온도를 더 안정시켜 정확도를 높입니다.
여러 전류의 온도계수 데이터	교정성적서에 실린 온도계수 데이터로 실제 인가 전류에서의 소자 온도 영향을 보정할 수 있습니다.
금도금 단자와 독립 회전 배럴	리드선을 돌려 체결해도 소자에 비틀림이 전달되지 않아 접촉 저항 변동이 줄어듭니다.
중간 값 특별 주문	표준 모델에 없는 값을 필요로 하는 실험실도 같은 구조의 기준을 구성할 수 있습니다.

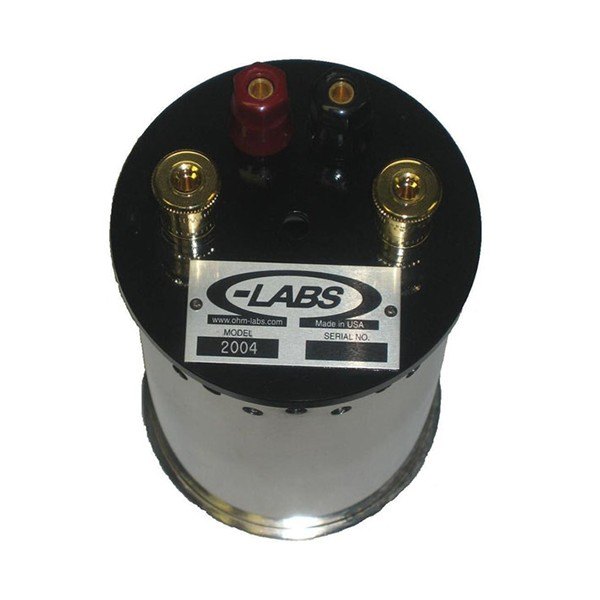

라벨과 단자가 보이는 원통형 저저항 표준기

오일조 운용

오일조 사용 조건과
캔 구조

2000 시리즈의 저항 소자는 200 시리즈보다 온도계수가 높기 때문에 최대 정확도를 얻으려면 교반 오일에 담가 사용하는 편이 적합합니다. 높은 저항 값은 오일을 채운 밀봉 캔에, 낮은 저항 값은 구멍이 뚫린 캔에 들어 있어 오일이 직접 소자를 순환합니다. 오일조는 별도 구매 품목이므로 보유 여부를 먼저 정리하세요.

오일조에서 안정되는 구조

오일을 채운 밀봉 캔과 구멍 뚫린 캔의 구분은 저항 값에 따라 정해집니다. 교정성적서에는 여러 전류에서 측정한 온도계수 데이터가 함께 실리므로, 오일조 온도와 인가 전류를 정해 두면 보정 값을 바로 적용할 수 있습니다.

크기·무게

모델 크기에 따른
설치 계획

2000·2001 모델은 지름 127 mm에 높이 165 mm, 4.5 kg이고 2002·2003 모델은 지름 89 mm에 높이 159 mm, 2 kg입니다. 100 A 이상을 흘리는 2004·2005 모델은 지름 267 mm에 높이 305 mm, 14 kg으로 커지므로 오일조 내부 치수와 투입 깊이를 사전에 대조하세요.

사양

6개 모델 비교와
공통 사양

항목	2000	2001	2002	2003	2004	2005
저항 값	1 Ω	0.1 Ω	0.01 Ω	0.001 Ω	0.0001 Ω	0.00001 Ω
정격 전류	1 A	3 A	10 A	30 A	100 A	300 A
12개월 안정도	1 ppm 미만	2 ppm 미만	2 ppm 미만	3 ppm 미만	10 ppm 미만	20 ppm 미만
온도계수	1 ppm/°C 미만	1 ppm/°C 미만	2 ppm/°C 미만	5 ppm/°C 미만	20 ppm/°C 미만	해당 없음
크기 (지름 × 높이)	127 × 165 mm	127 × 165 mm	89 × 159 mm	89 × 159 mm	267 × 305 mm	267 × 305 mm
무게	4.5 kg	4.5 kg	2 kg	2 kg	14 kg	14 kg

시리즈 공통 사양

항목	사양
허용차	3 ppm 미만(1 Ω) ~ 100 ppm 미만(10 µΩ), 제조 시점의 정확도 기준
온도계수 기준	공칭 25 ± 5 °C
권장 사용 조건	교반 오일에서 정확도 최대
사용 매체	공기 중 또는 항온 오일조
캔 구조	높은 저항 값은 밀봉 오일 캔, 낮은 값은 구멍 뚫린 캔
무게 범위	2 ~ 14 kg
단자	금도금, 독립 회전 배럴 (리드선 변형 감소)
교정 자료	ISO 17025 인정 교정성적서, 여러 전류의 온도계수 데이터 포함
중간 값	특별 주문
오일조	별도 구매 품목

활용 분야

1차 교정실
적용 분야

1차 교정실 — 저저항 값의 기준을 유지하고 하위 표준을 교정합니다.
마이크로옴미터·션트 교정 — 실험실의 션트와 저저항 계기를 기준 값으로 비교합니다.
오일조 온도 제어 측정 — 교반 오일에서 정밀 저저항 측정을 수행합니다.

선택 가이드

오일조 기준 저저항 표준 선택

이럴 때	권장 모델	선택 근거
오일조에서 가장 정확한 기준이 필요할 때	2000 시리즈	교반 오일에 담그면 정확도가 가장 높습니다.
공기 중 현장형 저저항 표준이 필요할 때	1000 시리즈	23 °C 공기 중에서 운용하는 구조입니다.
0 Ω 영점을 확인할 때	100-0	제로옴 기준

교정 조건

오일조 조건과
KOLAS 교정 안내

오일조 온도와 인가 전류에 따라 보정 값이 달라지므로 교정 점은 실제 사용 조건에 맞춰 정하세요. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 방법과 일정을 안내해 드립니다.

2000 시리즈와 함께 보는 표준저항

2000 시리즈는 오일조가 반드시 필요합니까?
필요하지 않습니다. 공기 중에서도 사용하며, 교반 오일조에 넣으면 정확도가 가장 높아집니다.
2000 시리즈는 1000 시리즈와 무엇이 다릅니까?
2000 시리즈는 1차 교정실용 기준이고, 1000 시리즈는 23 °C 공기 중에서 사용하는 견고한 현장형입니다. 오일조를 갖춘 실험실이면 2000 시리즈가 적합합니다.
2000 시리즈를 션트 교정에 사용할 수 있습니까?
네, 실험실의 션트와 마이크로옴미터 교정 기준으로 운용합니다.
2000 시리즈는 중간 값도 주문할 수 있습니까?
네, 특별 주문으로 표준 모델 사이의 값을 제작합니다.
