습도·기압 영향 없이 쓰는
오일 밀봉 기준 표준저항

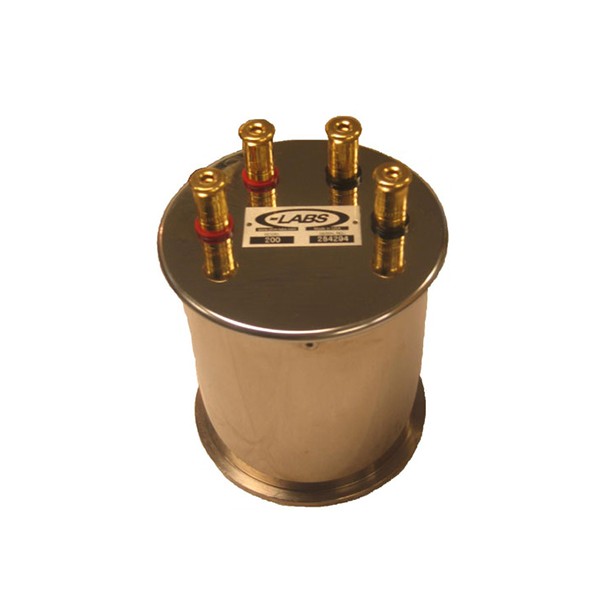

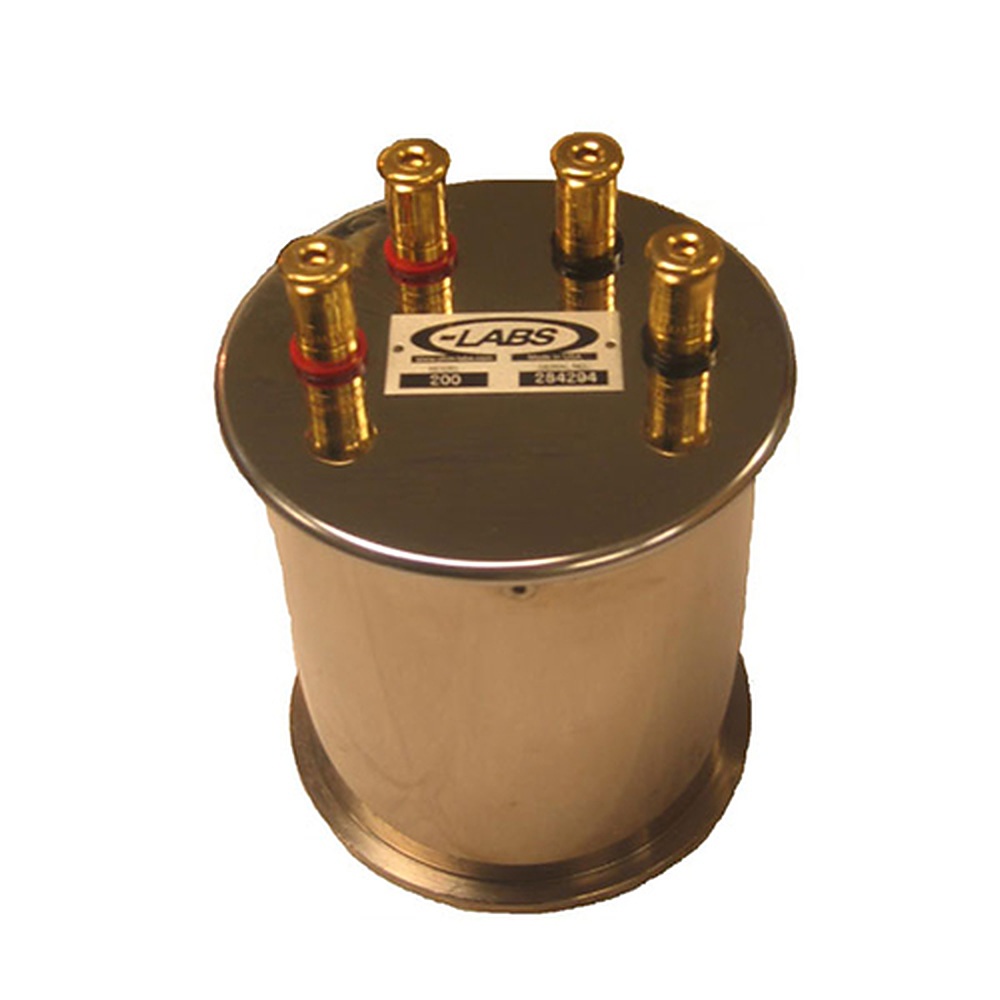

Ohm-Labs 200 시리즈 기준 표준저항

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 200 시리즈는 에바놈(Evanohm) 선을 오일에 채워 밀봉한 1 Ω ~ 10 MΩ 기준 표준저항(Reference Resistor)입니다. 1 Ω 모델은 첫해 안정화 이후 연 0.1 ppm 미만의 장기 안정도로 실험실의 옴을 기준 수준에서 유지합니다.

밀봉 구조라 습도와 기압 변화의 영향이 없고, 각 저항은 20, 23, 25 °C 중 실제 교정실 온도에 맞춰 개별 최적화되어 출하됩니다. 교정성적서에는 온도계수 데이터가 포함되며, 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

0.1 ppm/년 미만

1 Ω 모델의 장기 안정도

α < 0.1 ppm/°C

선형 온도계수

1 Ω ~ 10 MΩ

200 ~ 207 모델의 값 범위

20 · 23 · 25 °C

개별 최적화 기준 온도

특징

밀봉 구조로
기준 값을 유지

핵심 특징	현장에서 달라지는 점
에바놈 선 오일 충전 밀봉	대기 습도와 기압이 변해도 소자 저항이 움직이지 않아 계절에 따른 보정이 필요하지 않습니다.
α 0.1 ppm/°C 미만, β 0.01 ppm/°C 미만	교정실 온도가 설정 값에서 조금 벗어나도 지시 변화가 작아 불확도 예산이 줄어듭니다.
기준 온도 개별 최적화	실험실의 실제 기준 온도에 맞춰 주문하면 온도 보정 항 자체가 작아집니다.
-T · -Q 변형 모델	써모메트리 브리지와 양자 홀 시스템에 필요한 25 Ω, 6.4 kΩ, 12.9 kΩ 값을 같은 구조로 구성합니다.
특수 값 제작	표준 값에 없는 저항이 필요한 교정 체계에도 요청 시 제작합니다.

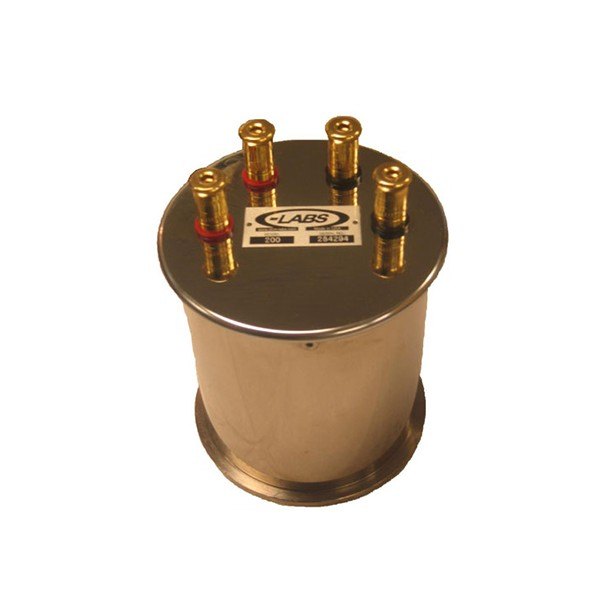

상단에 황동 단자가 있는 원통형 표준 저항기

기준 체계

기준에서 작업 표준으로
이어지는 체계

200 시리즈로 실험실의 옴을 유지하고, 이 값으로 742A나 100 시리즈 같은 작업 표준을 교정하는 구성이 일반적입니다. 기준기 자체의 재교정은 상위 교정기관에 의뢰해 기준의 연속성을 유지하세요.

기준기에서 작업 표준으로

-T 모델은 써모메트리 측정용 25 Ω, -Q 모델은 양자 홀 시스템용 6.4 kΩ과 12.9 kΩ 값입니다. 정격 전류는 값이 커질수록 낮아져 1 Ω 모델의 100 mA에서 10 MΩ 모델의 0.03 mA까지 내려가므로, 교정 장비의 인가 전류를 사전에 확인하세요.

사양

200 ~ 207 모델
비교와 공통 사양

항목	저항 값	허용차	정격 전류
200	1 Ω	2 ppm 미만	100 mA
201	10 Ω	2 ppm 미만	30 mA
201-T	25 Ω	해당 없음	25 mA
202	100 Ω	2 ppm 미만	10 mA
203	1 kΩ	3 ppm 미만	3 mA
203-Q	6.4 kΩ	해당 없음	1.25 mA
204	10 kΩ	2 ppm 미만	1 mA
204-Q	12.9 kΩ	해당 없음	해당 없음
205	100 kΩ	5 ppm 미만	0.3 mA
206	1 MΩ	5 ppm 미만	0.1 mA
207	10 MΩ	10 ppm 미만	0.03 mA

시리즈 공통 사양

항목	사양
12개월 안정도 (일반)	0.1 ppm 미만(1 Ω) ~ 1 ppm 미만(10 MΩ)
장기 안정도 (1 Ω)	첫해 안정화 이후 연 0.1 ppm 미만
온도계수	α 0.1 ppm/°C 미만 · β 0.01 ppm/°C 미만
전압계수	0.1 ppm/V 미만
압력계수	0.1 ppm/kPa 미만
정격 전류 범위	100 mA(1 Ω) ~ 0.03 mA(10 MΩ)
기준 온도	20, 23, 25 °C 중 개별 최적화
구조	오일 충전 밀봉, 에바놈 선, 지름 127 mm × 높이 165 mm
무게	4.5 kg
단자	금도금, 독립 회전 배럴 (리드선 변형 감소)
교정 자료	ISO 17025 인정 교정성적서, 온도계수 데이터 포함
특수 값	요청 시 제작

활용 분야

기준 유지
적용 분야

실험실의 옴 유지 — 기준 수준에서 저항 단위를 보관하고 하위 표준을 교정합니다.
작업 표준 교정 — 742A와 100 시리즈 같은 작업 표준의 기준 값으로 사용합니다.
써모메트리 — -T 값으로 온도 브리지의 기준 저항을 구성합니다.
양자 홀 시스템 — -Q 값으로 양자 홀 저항 비교 체계를 구성합니다.

선택 가이드

기준 저항 시리즈 선택

이럴 때	권장 모델	선택 근거
1 Ω 이하 저저항 기준이 필요할 때	2000 시리즈 또는 1000 시리즈	저저항 영역 전용 구조
1 Ω ~ 10 MΩ 기준 저항을 밀봉 구조로 쓸 때	200 시리즈	오일 밀봉, 습도·기압 영향 없음
1 MΩ 이상 고저항 비가 필요할 때	300 시리즈	직렬·병렬 전환 100:1 비

구성·옵션

주문 시 정하는 항목

항목	내용
기준 온도	세 가지 기준 온도 중 선택
값	200 ~ 207 중 선택, 특수 값은 요청 시 제작
변형 모델	201-T(25 Ω), 203-Q(6.4 kΩ), 204-Q(12.9 kΩ)
교정 자료	온도계수 데이터가 담긴 교정성적서

교정 계획

교정 계획과
KOLAS 인정 범위

기준기는 주문 때 정한 기준 온도에서 교정 값을 가장 정확히 유지하므로 교정실 온도 관리 기록과 함께 교정 점을 정하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

200 시리즈와 함께 보는 표준저항

200 시리즈의 기준 온도는 어떻게 정합니까?
주문할 때 20, 23, 25 °C 중에서 고릅니다. 각 저항을 선택한 온도에 맞춰 개별 최적화합니다.
200 시리즈의 장기 안정도는 어느 수준입니까?
1 Ω 모델은 첫해 안정화 이후 연 0.1 ppm 미만입니다. 12개월 안정도는 값에 따라 1 Ω의 0.1 ppm 미만에서 10 MΩ의 1 ppm 미만까지입니다.
200 시리즈의 -T와 -Q 모델은 무엇입니까?
-T는 써모메트리용 25 Ω, -Q는 양자 홀 시스템용 6.4 kΩ과 12.9 kΩ 값의 변형 모델입니다.
200 시리즈를 습도가 높은 곳에서도 사용할 수 있습니까?
네, 밀봉 구조라 습도와 기압 변화의 영향을 받지 않습니다.
