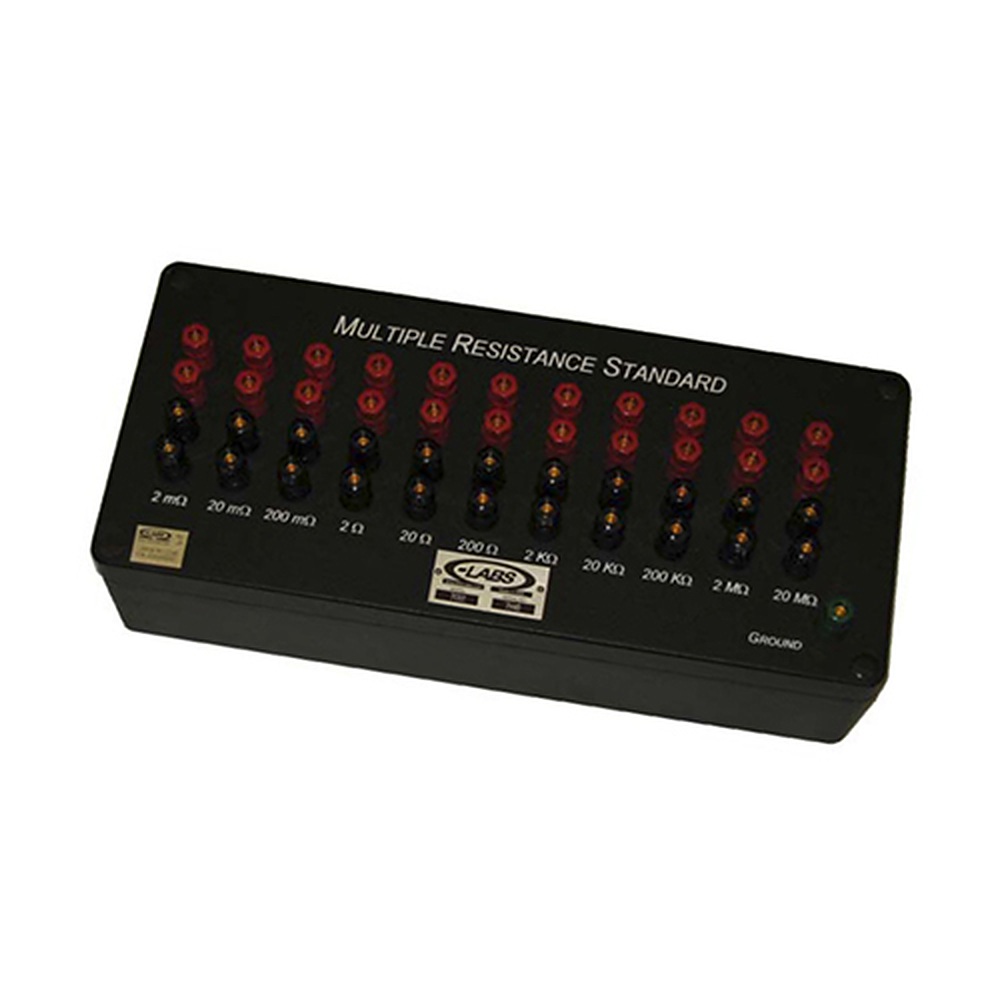

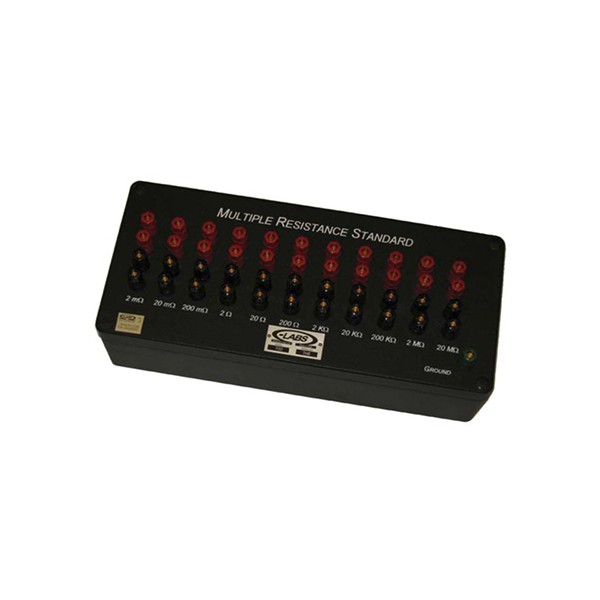

Ohm-Labs 700 시리즈 멀티 저항 표준기

MODEL: 700Series MultIple Resistance Standards
브랜드: OHM-LABS

제품문의 구매하기

필요한 저항 값만 골라
한 케이스에 담는 표준저항

Ohm-Labs 700 시리즈 다중값 표준저항

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs 700 시리즈는 케이스 하나에 저항 소자 2 ~ 12개를 넣어 1 µΩ부터 1 TΩ 사이에서 필요한 값만 골라 주문 제작하는 다중값 표준저항(Multiple Resistance Standard)입니다. 여러 레인지를 교정하는 실험실의 기준 저항 세트를 한 케이스로 정리합니다.

23 °C 공기 중에서 사용하고 동작 온도는 18 ~ 30 °C이며, ISO 17025 인정 교정성적서가 모든 제품에 포함되고 보증 기간은 5년입니다. 교정 대상 계기의 값 목록에 맞춰 구성하므로 불필요한 소자 없이 교정실 선반 공간을 줄이며, (주)테솔이 국내에 공식 공급합니다.

2 ~ 12개

한 케이스에 넣는 저항 소자 수

1 µΩ ~ 1 TΩ

주문 가능한 저항 값 범위

5년

표준저항 공통 보증 기간

18 ~ 30 °C

권장 동작 온도 범위

특징

필요한 값만 골라
한 케이스로

핵심 특징	현장에서 달라지는 점
한 케이스에 소자 2 ~ 12개	여러 레인지를 교정할 때 저항기를 바꿔 끼우는 횟수가 줄어 교정 시간이 단축됩니다.
1 µΩ ~ 1 TΩ 주문 제작	저저항 션트 교정부터 고저항 측정까지 필요한 값 조합을 한 케이스에 구성할 수 있습니다.
고정밀형과 고전력형 선택	정확도 우선 교정인지 대전류를 인가하는 시험인지에 따라 같은 값 구성에서 형식을 고를 수 있습니다.
DC · AC 겸용, 낮은 리액턴스	직류 저항 교정과 교류 신호 시험에 같은 기준을 사용할 수 있습니다.
낮은 온도계수와 환경 둔감성	기압과 상대 습도가 달라져도 값 변화가 작아 교정 환경이 바뀌어도 기준 값을 유지합니다.
온도 센서와 운반 케이스 옵션	소자 온도를 함께 기록하고 현장 이동 중 충격을 줄입니다.

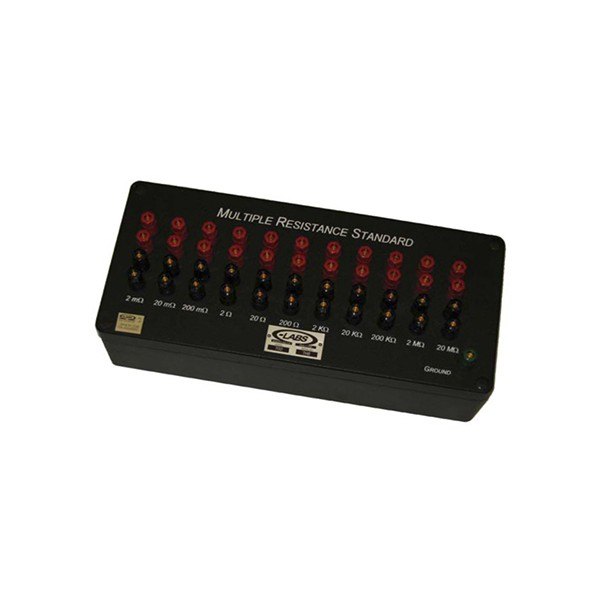

여러 단자가 나란한 멀티 저항 표준기

구성 결정

값 목록에서
모델이 정해지는 순서

700 시리즈의 모델 번호는 제작 시점에 부여되며 번호의 구성은 시리즈 7, 저항 개수 XX, 저항 값 Y로 나뉩니다. 정확도와 안정도는 선택한 값과 구성에 따라 달라지므로, 교정할 계기의 레인지 목록을 먼저 정리해 두면 구성안이 빠르게 확정됩니다.

교정할 계기와 필요한 저항 값을 정리합니다.
값의 개수(2 ~ 12개)와 고정밀형 또는 고전력형 방향을 정합니다.
확정한 구성의 사양과 견적을 받습니다.
ISO 17025 인정 교정성적서와 함께 인도받습니다.

정확도는 구성과 함께 확정

정확도와 안정도는 넣는 저항 값과 구성에 따라 달라지므로 주문 단계에서 값을 정하고 사양을 함께 확정합니다. 고정밀형은 1 mΩ ~ 10 MΩ 구성의 7113, 고전력형은 같은 값 범위의 7114가 대표 예시입니다.

사양

구성 예시와
공통 사양

항목	저항 개수	저항 값 구성	구분
7202	2개	1 mΩ, 10 mΩ	저저항 2값
7402	4개	1, 25, 50, 100 µΩ	저저항
7703	7개	2, 5, 10, 18, 50, 100, 180 µΩ	저저항
7804	8개	1 µΩ ~ 10 Ω	고전력
7113	11개	1 mΩ ~ 10 MΩ	고정밀
7114	11개	1 mΩ ~ 10 MΩ	고전력
7122	12개	100 µΩ ~ 50 mΩ	고전류

시리즈 공통 사양

항목	사양
모델 번호 구성	시리즈 7 · 저항 개수 XX · 저항 값 Y (고객 사양), 제작 시점에 부여
저항 소자 수	2 ~ 12개
저항 값 범위	1 µΩ ~ 1 TΩ
정확도	선택한 저항 값과 구성에 따라 달라짐
사용 조건	23 °C 공기 중 사용, 동작 온도 18 ~ 30 °C
사용 신호	DC · AC 겸용, 낮은 리액턴스
케이스	다이캐스트 알루미늄
옵션	설치형 온도 센서 · 운반 케이스 · 리드선 세트
공급 자료	ISO 17025 인정 교정성적서 포함
보증	5년

활용 분야

다중 레인지 교정
현장

교정 계기의 기준 저항 — 여러 레인지의 지시 오차를 한 케이스의 값으로 점검합니다.
밀리옴미터 표준 — 밀리옴 영역 계기의 기준 세트로 구성합니다.
전압 분배와 비율 측정 — 저항 세트를 구성해 비율 측정의 기준으로 사용합니다.
써모메트리 — 온도 센서를 넣어 교정 환경의 온도를 함께 감시합니다.

선택 가이드

다중값 표준 선택

이럴 때	권장 모델	선택 근거
값 하나로 1 µΩ ~ 1 Ω 기준이 필요할 때	1000 시리즈	공기 중 현장형 단일 값 모델
여러 값을 한 케이스로 묶어 쓸 때	700 시리즈	2 ~ 12개 소자를 주문 구성
오일 밀봉 기준 저항을 유지할 때	200 시리즈	1 Ω ~ 10 MΩ 밀봉 구조

구성·옵션

옵션 구성

설치형 온도 센서 — 소자 온도를 함께 기록합니다.
운반 케이스 — 교정실 밖으로 이동할 때 사용합니다.
리드선 세트 — 측정 접속용 부속입니다.

교정 계획

교정 점·주기와
KOLAS 안내

값 구성이 확정되면 성적서에 기재할 교정 점과 교정 주기를 함께 정해 두세요. 교정이 필요하면 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내해 드립니다.

700 시리즈와 함께 보는 표준저항

700 시리즈의 구성별 사양은 어떻게 확인합니까?
구성마다 사양이 달라 주문 단계에서 확정합니다. 교정할 계기의 값 목록을 정리해 보내시면 해당 구성의 정확도와 안정도를 함께 안내합니다.
700 시리즈에 온도 센서를 넣을 수 있습니까?
네, 설치형 온도 센서와 운반 케이스를 옵션으로 선택할 수 있습니다.
700 시리즈는 DC와 AC 모두 사용할 수 있습니까?
네, DC와 AC 겸용이며 리액턴스가 낮은 구조입니다.
700 시리즈의 보증 기간은 얼마입니까?
5년입니다. 모든 Ohm-Labs 저항 표준에 같은 기간이 적용됩니다.
