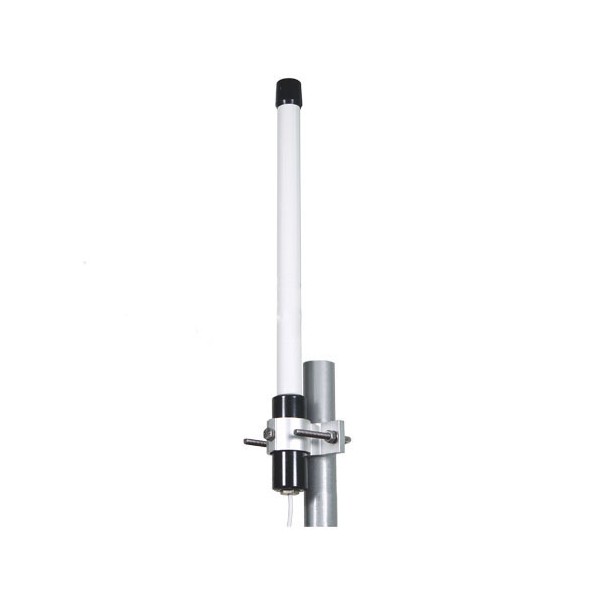

HyperLink Omni 안테나(무지향성 8dBi)

HyperLink Omni 안테나(무지향성 8dBi)

MODEL
2.4 GHz 8 dBi Omnidirectional Wireless LAN Antenna
브랜드
제품문의 구매하기

여러 방향의 단말을 한 곳에서
받는 무선 LAN 옴니 안테나

HyperLink 2.4 GHz 8 dBi 무지향성 무선 LAN 안테나

견적 받기

HyperLink 2.4 GHz 8 dBi 무지향성 무선 LAN 안테나는 2400~2500 MHz 대역에서 수평 360° 방향으로 신호를 고르게 주고받는 옴니 안테나(Omnidirectional Antenna)입니다. 여러 방향에 흩어진 단말을 한 지점에서 수용하는 옥외 무선 LAN 구성에 사용합니다.

수평으로는 전 방향, 수직으로는 18° 빔폭에 신호를 모아 안테나 높이를 기준으로 수평면의 도달 거리를 확보합니다. 최대 100 W 입력과 100 MPH 풍속을 견디는 이 안테나는 (주)테솔이 국내에 공식 공급합니다.

8 dBi

2.4 GHz 대역 이득

360°

수평 방향 빔폭

18°

수직 빔폭

100 W

최대 입력 전력

특징

전 방향 커버리지의
옴니 구조

핵심 특징현장에서 달라지는 점
수평 360° 무지향안테나를 중심으로 모든 방향의 단말을 수용하므로 방향을 따로 맞추는 조준 작업이 필요 없습니다.
8 dBi 이득무지향 안테나이면서 도달 거리를 확보하고, 설치 방향에 구애받지 않습니다.
18° 수직 빔폭신호를 수평면에 모아 낮은 각도의 단말까지 안정적으로 연결합니다.
최대 100 W 입력입력 한도가 넉넉해 고출력 장비와 조합해도 입력단에 여유가 있습니다.
100 MPH 풍속 내구옥외 마스트 설치에서 강풍을 견디도록 설계되었습니다.

설치 설계

전 방향 구성과
마스트 장착

무지향성 안테나는 모든 방향으로 같은 세기를 보내므로 단말이 사방에 흩어진 현장에 맞습니다. 대신 한 방향 거리는 지향성 안테나보다 짧으므로 먼 거리 단일 링크가 목적이라면 HG2414P 같은 지향성 모델을 선택합니다.

마스트 직경은 2 3/8 in 이하를 지원하고 수직으로 세워 설치합니다. 안테나 주변 1 m 이내에 금속 구조물이 있으면 방사 패턴이 변하므로 높이와 이격을 확보하세요.

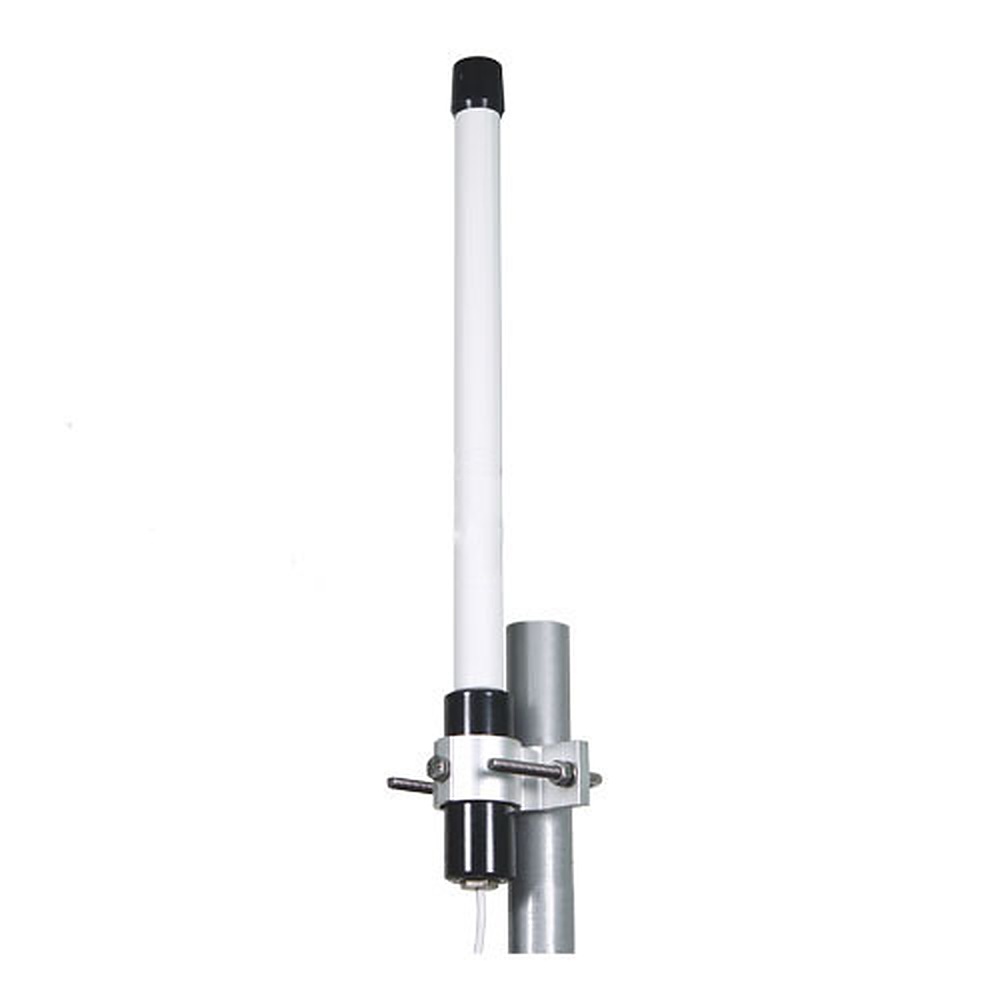

수직 마스트 장착과 이격

옴니 안테나는 수직으로 세워야 수평 360° 패턴이 유지됩니다. 마스트 윗단에 장착하고 주변 금속 구조물과 거리를 두면 패턴 왜곡이 줄고 전 방향 수신 레벨이 균일해집니다.

사양

전기 · 설치
사양

항목사양
대역2.4 GHz (2400 ~ 2500 MHz)
이득8 dBi
지향 특성무지향성
용도무선 LAN
임피던스50 Ω
VSWR2.0:1 미만 (평균)
수평 빔폭360°
수직 빔폭18°
최대 입력 전력100 W
사용 온도-40 °C ~ 85 °C
풍속100 MPH
마스트 직경2 3/8 in 이하

활용 분야

전 방향 수용이
필요한 현장

  • 여러 방향 단말 수용 — 안테나를 중심으로 사방에 흩어진 무선 LAN 단말과 연결합니다.
  • 옥외 액세스 포인트 — 마스트에 올려 광장과 주차장 같은 넓은 구역에 신호를 전달합니다.
  • 공장·창고 외부 커버리지 — 건물 외곽의 이동 단말을 하나의 안테나로 수용합니다.

선택 가이드

방향성별
권장 안테나

이럴 때 (현장 조건)권장 모델선택 이유
사방으로 고르게 퍼뜨릴 때2.4 GHz 8 dBi 무지향성 안테나수평 360° 방향으로 신호를 줍니다.
한쪽 방향으로 멀리 보낼 때HyperLink HG2414P14 dBi 지향성에 30° 빔폭입니다.

구성·옵션

구성 정보

항목내용
구분2.4 GHz 8 dBi 무지향성 무선 LAN 안테나
설치마스트 장착, 직경 2 3/8 in 이하
