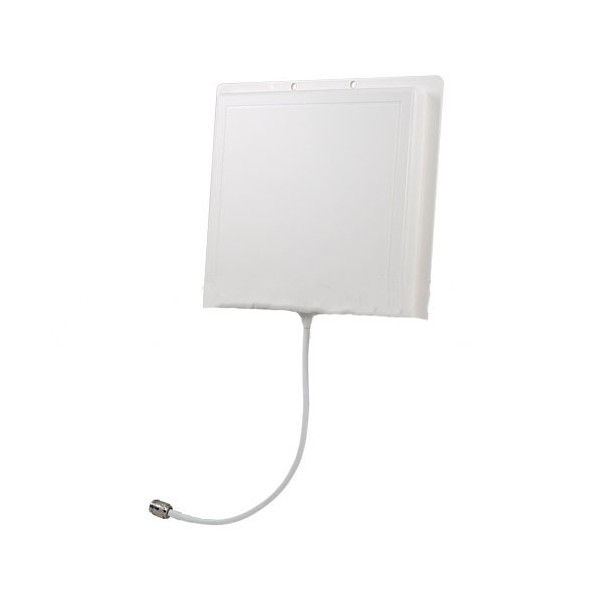

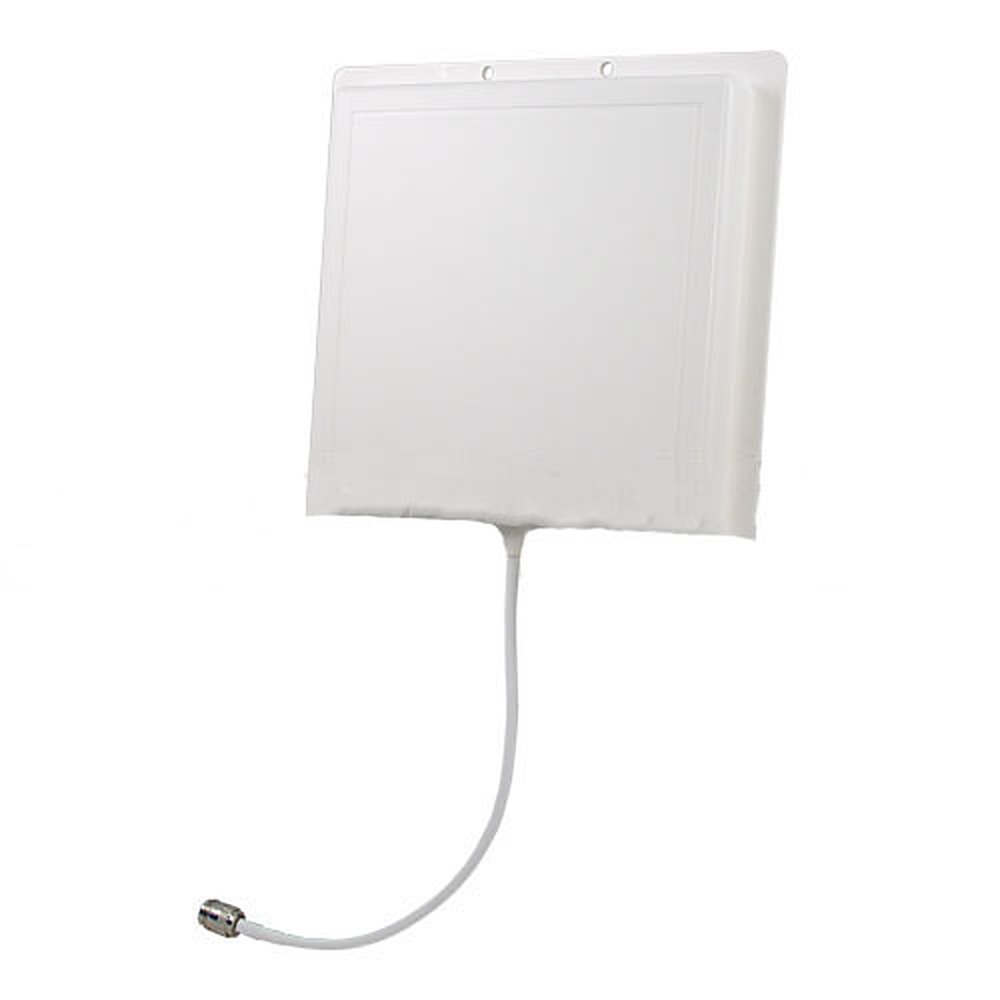

HyperLink HG2414P 2.4 GHz 14 dBi 플랫 패치 안테나

견적 받기

HyperLink HG2414P는 2400~2500 MHz 대역에서 14 dBi 이득과 수평·수직 30° 빔폭을 내는 플랫 패치 안테나(2.4 GHz 지향성 무선 LAN 안테나)입니다. 옥외 마스트에 장착해 한 방향의 무선 LAN 링크를 구성하며, N형 암 커넥터를 갖췄습니다.

신호를 앞쪽 한 방향으로 모으는 구조라서 점대점 링크의 도달 거리가 늘고 측면과 후면으로 새는 신호가 줄어듭니다. 150 MPH 이상의 풍속과 -40 °C~85 °C 환경을 견디는 이 안테나는 (주)테솔이 국내에 공식 공급합니다.

14 dBi

한 방향 안테나 이득

30° × 30°

수평·수직 빔폭

N형 암

출력 커넥터

0 ~ 60°

틸트 조절 범위

특징

지향성 패널 구조와
옥외 내구 설계

핵심 특징현장에서 달라지는 점
14 dBi 이득신호를 한 방향으로 집중해 점대점 링크의 수신 레벨을 높이고 같은 출력에서 더 먼 거리를 연결합니다.
30° 수평·수직 빔폭빔이 좁아 대상 방향 조준이 필요하지만 다른 방향의 간섭을 줄입니다.
틸트·스위블 마스트 마운트마스트에 장착한 뒤 0~60° 범위에서 기울기를 조절해 링크 대상과의 고도 차이에 대응합니다.
수평·수직 편파 설치상대 안테나의 편파와 같은 방향으로 장착해 편파 불일치 손실을 막습니다.
UV 안정화 레이돔과 DC 단락 낙뢰 보호자외선에 의한 레이돔 열화를 늦추고 DC 단락 방식이 낙뢰 유입 전류를 접지로 돌립니다.

설치 설계

조준 방향과
편파 조정

30° 빔폭은 링크 상대 안테나 방향으로 몇 도만 어긋나도 수신 레벨이 떨어진다는 뜻입니다. 설치할 때 마스트의 방위와 틸트를 먼저 대략 맞추고 신호 세기 표시를 보며 미세 조정합니다.

편파는 패널을 수평 또는 수직으로 장착해 정합니다. 양쪽 안테나의 편파가 같아야 하므로 상대 안테나가 수직 편파이면 이쪽도 수직으로 장착하세요. 마스트 직경은 1-1/4 in~2 in(32 mm~51 mm) 범위를 지원합니다.

틸트·스위블 마운트로 방향 잡기

번들로 들어 있는 틸트·스위블 마스트 마운트가 방위각과 고각을 각각 조절합니다. 조준을 마친 뒤 체결 볼트를 균일하게 조이면 강풍에도 방향이 틀어지지 않으며, 벽면 장착이 필요하면 선택 사양인 벽면 브래킷을 사용합니다.

사양

전기 · 기구
전체 사양

항목사양
주파수 범위2400 ~ 2500 MHz
이득14 dBi
빔폭 (수평 / 수직)30° / 30°
VSWR< 1.5:1 (평균)
임피던스50 Ω
편파수평 또는 수직
낙뢰 보호DC 단락
출력 커넥터N형 암(Integral N-female)
크기 (W×D×H)216 × 216 × 26 mm
무게0.43 kg
마스트 직경1-1/4 in ~ 2 in (32 ~ 51 mm)
틸트 범위0 ~ 60°
풍속 내구> 150 MPH (241 KPH)
사용 온도-40 °C ~ 85 °C
레이돔 재질UV 안정화 폴리머
난연 등급UL 94HB
방사 소자저손실 솔리드 황동
포함 마운트틸트·스위블 마스트 마운트
선택 사양벽면 장착 브래킷

활용 분야

옥외 지향성
무선 링크

  • 점대점 무선 LAN 링크 — 건물 사이를 2.4 GHz로 잇는 브리지 구성에서 한 방향 안테나로 사용합니다.
  • 옥외 액세스 포인트 지향 — 마스트에 장착해 특정 구역을 향해 신호를 집중합니다.
  • N형 커넥터 장비 연결 — N형 포트를 가진 무선 LAN 장비와 케이블로 직접 잇습니다.
  • 간섭 구간 회피 — 좁은 빔으로 측면 방향의 간섭원을 피해 링크를 구성합니다.

선택 가이드

방향성별
권장 안테나

이럴 때 (현장 조건)권장 모델선택 이유
한쪽 방향으로 멀리 보낼 때HG2414P14 dBi 지향성에 30° 빔폭입니다.
사방으로 고르게 퍼뜨릴 때2.4 GHz 8 dBi 무지향성 안테나수평 360° 방향으로 신호를 줍니다.

구성·옵션

구성품과
옵션

항목내용
본체HG2414P 플랫 패치 안테나
포함틸트·스위블 마스트 마운트
선택벽면 장착 브래킷
커넥터N형 암

관련 제품

HG2414P와 함께 보는
2.4 GHz 안테나
