Digi XB3-C-GM2-UT-001 XBee3 LTE-M/NB-IoT 글로벌 셀룰러 모뎀

Digi XB3-C-GM2-UT-001 XBee3 LTE-M/NB-IoT 글로벌 셀룰러 모뎀

MODEL
XB3-C-GM2-UT-001
브랜드
DIGI

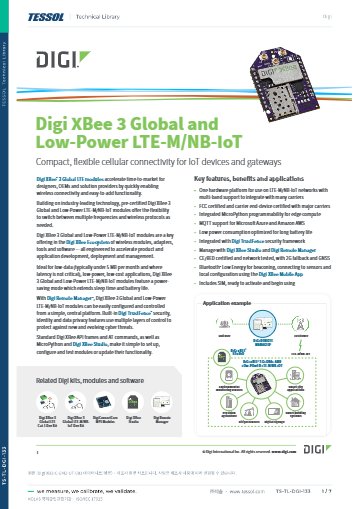

제품 자료
제품문의 구매하기

배터리 기기용 LTE-M⁣ XBee 소켓 모뎀

Digi XB3-C-GM2-UT-001 XBee 3 LTE-M/NB-IoT 셀룰러 모뎀⁣ 품번 : XB3-C-GM2-UT-001⁣ 통신 방식 : LTE-M / NB-IoT, 2G 폴백⁣ 셀룰러 칩셋 : Telit ME310G1-WW

견적 받기

Digi 한국 독점 공급 파트너

Digi XB3-C-GM2-UT-001은 절전 모드 20 µA, 딥 슬립 2.65 µA의 저전력 설계를 갖춘 LTE-M/NB-IoT XBee 3 글로벌 셀룰러 모뎀(Cellular Modem)입니다. Telit ME310G1-WW 칩셋을 사용하고 2G로 폴백하며, XBee 20핀 스루홀 소켓에 장착합니다.

GNSS와 BLE, MicroPython을 모듈에 내장해 검침이나 환경 모니터링처럼 작은 데이터를 주기적으로 보내는 기기에 적합합니다. (주)테솔이 국내에 공식 공급합니다.

588 kbps

LTE-M 하향 속도

20 µA

절전 모드 전류

2.65 µA

딥 슬립 전류

24.38 × 32.94 mm

모듈 크기

통신 방식

GM2 모뎀의 LTE-M·NB-IoT⁣ 속도와 폴백

반이중 방식이며 LTE-M은 하향 최대 588 kbps, 상향 최대 1 Mbps입니다.
NB-IoT는 하향 120 kbps, 상향 160 kbps이고 2G로 폴백하면 하향 264 kbps, 상향 210 kbps입니다.
송신 출력은 LTE-M·NB-IoT가 최대 23 dBm, 2G가 최대 33 dBm이며 수신 감도는 LTE-M -105 dBm, NB-IoT -113 dBm입니다.

동작 모드는 LTE-M에서 시리얼 투명·API 모드와 USB PPP, NB-IoT에서 투명·API·UDP입니다.
사용할 통신사 망이 LTE-M과 NB-IoT 중 어느 쪽인지에 따라 모드가 달라집니다.

구분대역
LTEB1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28, B66, B71, B85
2GB2, B3, B5, B8

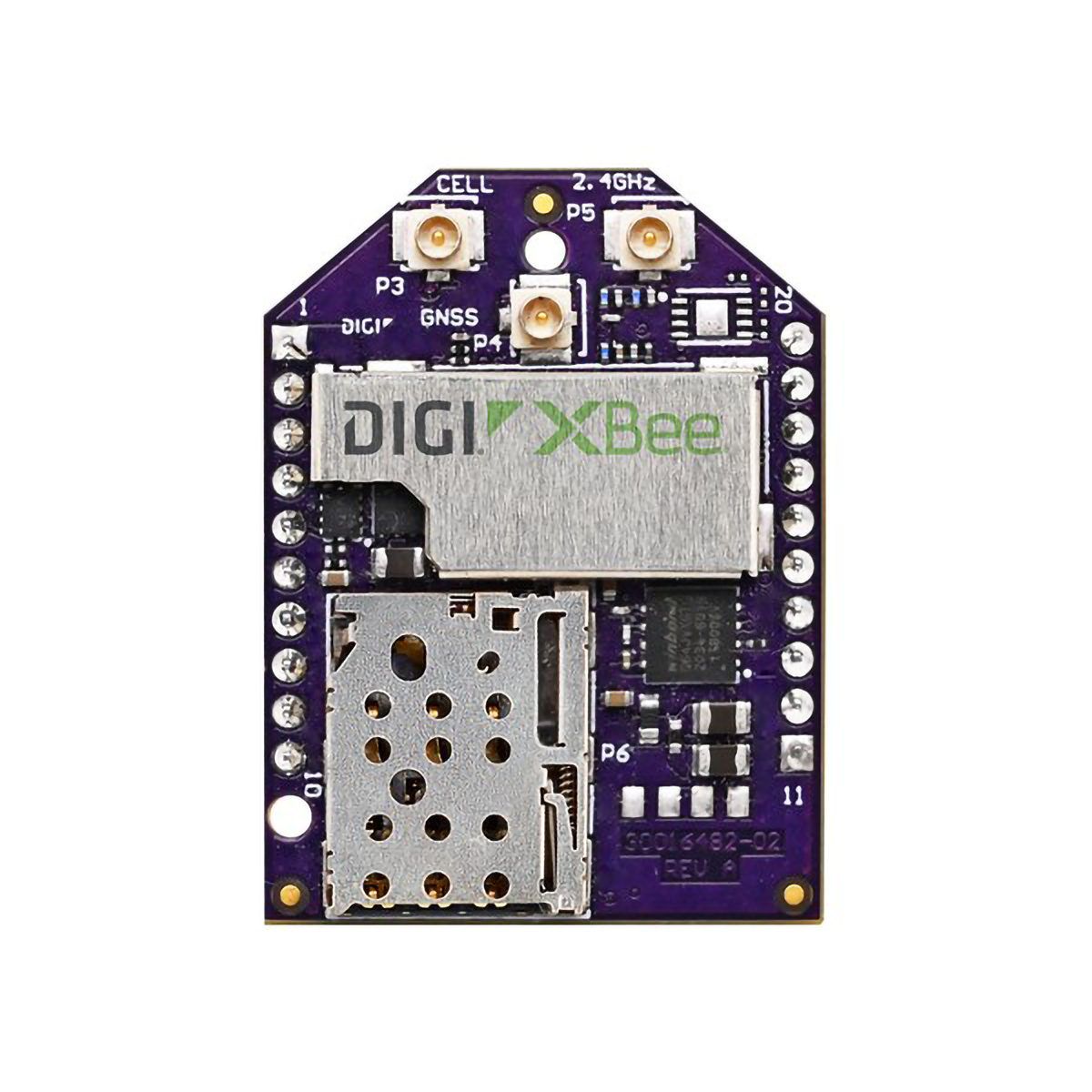

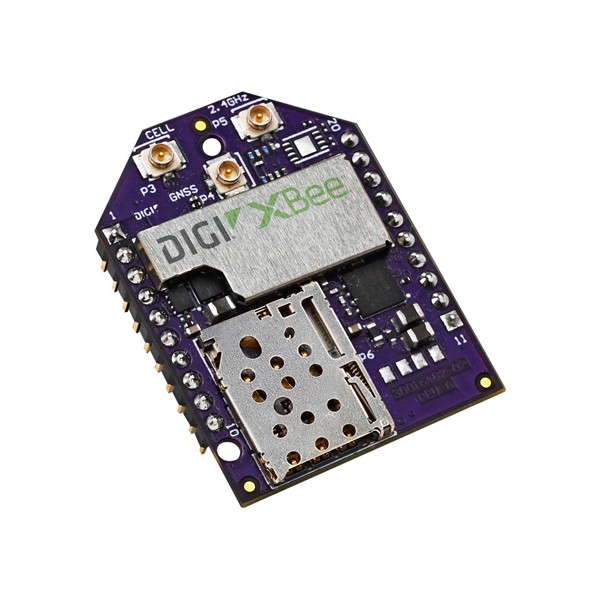

Digi XB3-C-GM2-UT-001 XBee3 LTE-M/NB-IoT 글로벌 셀룰러 모뎀 제품 사진

전원 설계

GM2의 3.3–4.3 V 전원과⁣ 송신 전류

공급 전압은 3.3–4.3 VDC입니다. 송신 전류는 LTE-M이 평균 410 mA(피크 1.25 A), NB-IoT가 평균 410 mA(피크 1.3 A), 2G가 평균 320 mA(피크 2.1 A)이고 대기 시 평균 100 mA(피크 200 mA)입니다.

사용 방법

GM2 SIM 장착과⁣ 망 등록 확인 순서

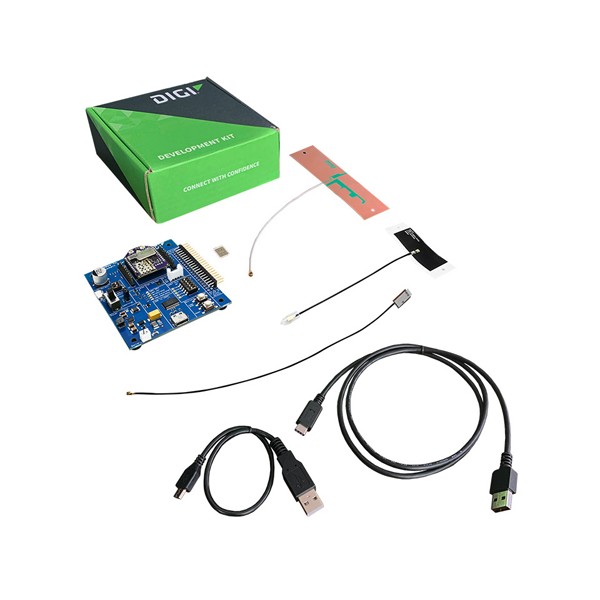

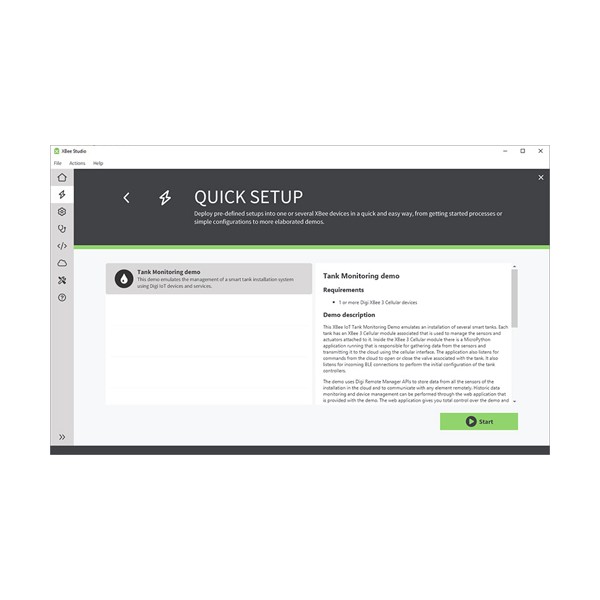

XBIB 개발 보드에 모듈을 꽂고 USB로 PC에 연결한 뒤 Digi XBee Studio로 설정합니다.

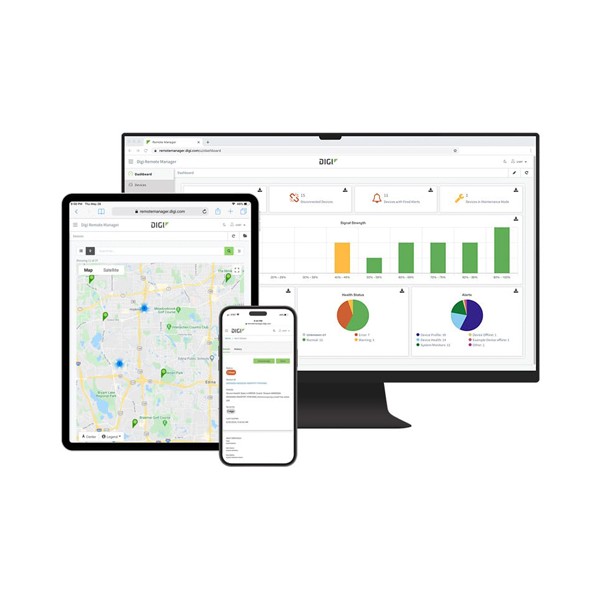

Digi Remote Manager로 원격 관리와 OTA 업데이트를 진행합니다.

순서할 일
1모듈이 개발 보드에 바르게 꽂혀 있는지 확인하고, 전원이 꺼진 상태에서 1.8 V 전용 4FF nano-SIM을 넣으세요.
2셀룰러·GNSS 안테나(필요하면 BLE 안테나)를 U.FL 커넥터에 똑바로 눌러 연결합니다.
31 A 이상을 공급하는 PC 포트에 USB-C 케이블로 보드를 연결하고 최신 XBee Studio에서 장치를 추가하세요.
4통신사가 APN을 요구하면 AN에 APN을 입력합니다.
5AI가 0이 되고 MY에 IP가 표시되면 망 등록이 끝난 것입니다. Remote Manager에는 IM으로 읽은 IMEI와 라벨의 보안 코드로 장치를 등록하세요.

SIM은 전원이 켜진 상태에서 넣거나 빼지 마세요.
Remote Manager는 TCP가 필요하므로 NB-IoT 망에서는 통신사가 TCP를 지원할 때만 연결됩니다.

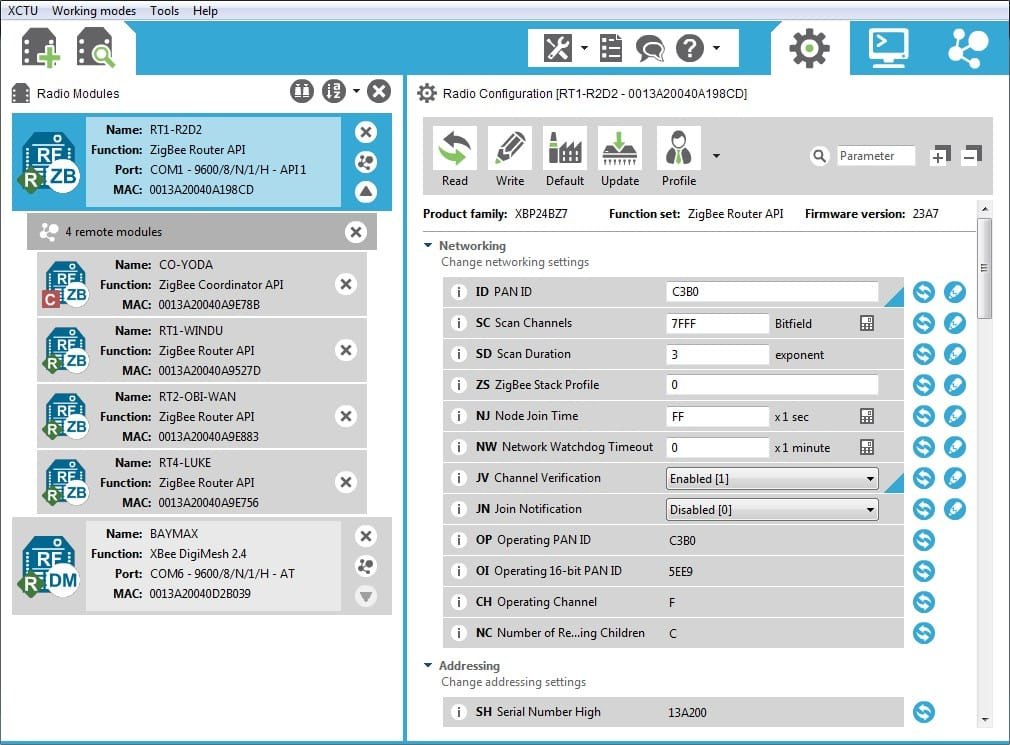

DIGI XB3-C-GM2-UT-001 - 무선 모듈 설정을 보여 주는 PC 프로그램 화면
무선 모듈 설정을 보여 주는 PC 프로그램 화면

사양

XB3-C-GM2-UT-001 하드웨어 사양

항목내용
품번XB3-C-GM2-UT-001
통신 방식LTE-M / NB-IoT, 2G 폴백
셀룰러 칩셋Telit ME310G1-WW
폼팩터Digi XBee 20핀 스루홀
크기24.38 × 32.94 mm
공급 전압3.3–4.3 VDC
동작 온도-40 ~ 85 °C
안테나 단자셀룰러 U.FL 1개, BLE U.FL 1개, GNSS U.FL 1개
SIM4FF 나노(파트 넘버에 미포함)
데이터 인터페이스UART, SPI, USB
입출력ADC 4채널(10비트), 디지털 I/O 13개, I2C
MicroPython플래시 8 MB, RAM 64 kB
보안Digi TrustFence 보안 부팅, JTAG 보호
구성 도구Digi XBee Studio(로컬), Digi Remote Manager(OTA), 1년 라이선스 무료 포함
인증FCC MCQ-XB3M2, ISED 1846A-XB3M2, CE/RED·UKCA 완료, PTCRB·AT&T·Verizon 완료
Digi XB3-C-GM2-UT-001 XBee3 LTE-M/NB-IoT 글로벌 셀룰러 모뎀 제품 사진

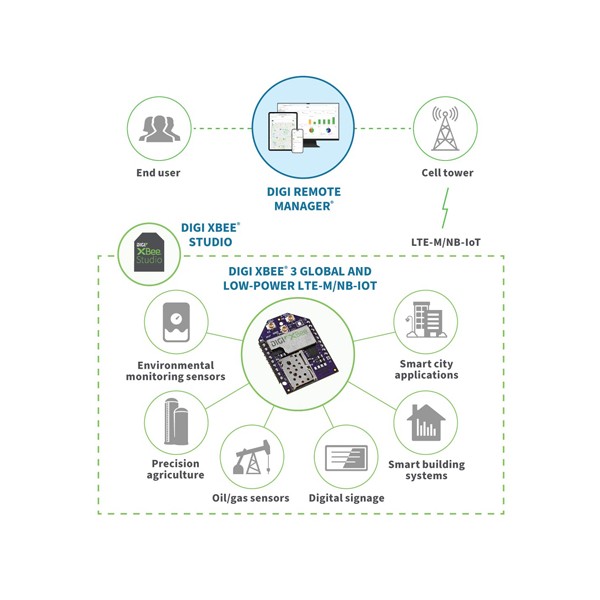

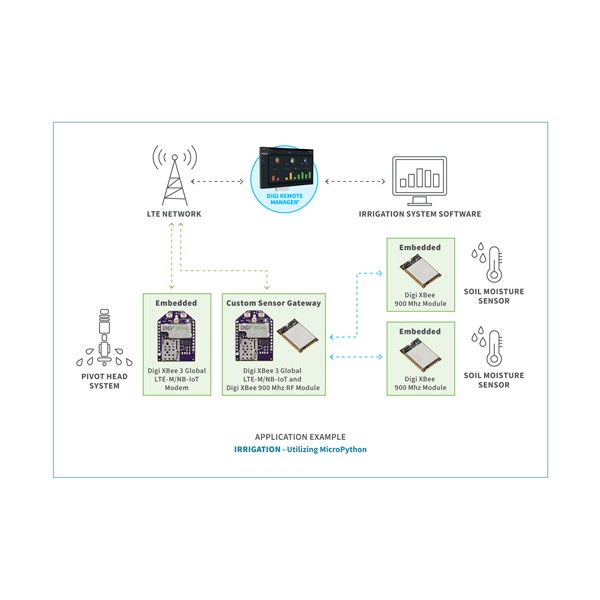

활용 분야

LTE-M/NB-IoT로 보내는⁣ 소량 데이터 기기

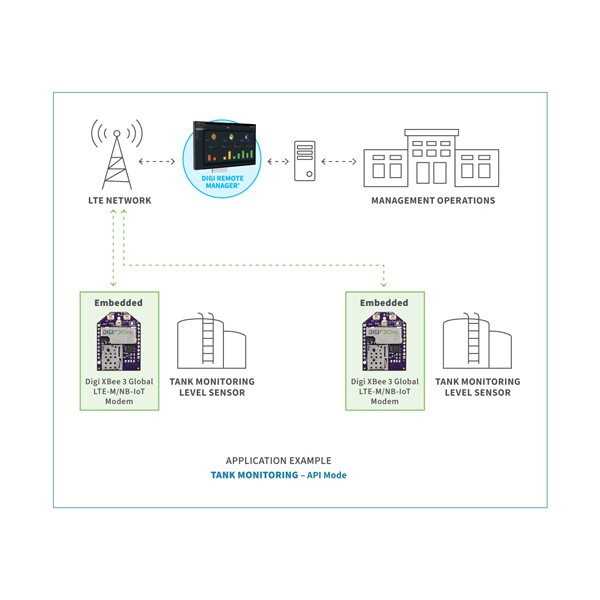

  • 원격 계측 — 센서 데이터를 주기적으로 전송하는 배터리 구동 기기
  • 검침·환경 모니터링 — 데이터량이 적은 장치
  • 자산 추적 — GNSS 위치를 셀룰러로 보고
Digi XB3-C-GM2-UT-001 XBee3 LTE-M/NB-IoT 글로벌 셀룰러 모뎀 제품 사진

같은 계열

XB3-C-GM2-UT-001과⁣ 같은 계열 모뎀

  • XB3-C-G1-UT-001 — LTE Cat 1에 3G/2G 폴백, USB 기준 하향 10 Mbps 전이중 모뎀
