EX15 Digi 엔터프라이즈 LTE 셀룰러 익스탠더

MODEL: EX15
브랜드: DIGI

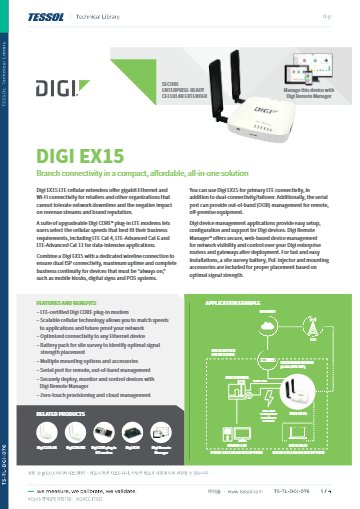

제품 자료: 데이터시트(영문)

사용설명서(영문)

제품문의 구매하기

유선 회선이 끊겨도 LTE로
이어 주는 셀룰러 익스텐더

Digi EX12 · EX15 엔터프라이즈 셀룰러 익스텐더

견적 받기

Digi 국내 정식 공급 파트너

Digi EX12·EX15는 기존 유선 장비를 그대로 둔 채 LTE 회선을 더하는 엔터프라이즈 셀룰러 익스텐더(LTE 백업 라우터, Cellular Extender)입니다. POS·ATM·키오스크처럼 연결이 끊기면 안 되는 단말에서 주 회선 장애에 대비합니다.

1차 SIM이 인터넷에 접속하지 못하면 2차 SIM의 통신사로 자동 전환하므로 통신사 두 곳을 번갈아 쓸 수 있습니다. 설치할 때는 임시 배터리 팩으로 신호가 좋은 자리를 먼저 찾고, 그 자리에 패시브 PoE 인젝터로 전원을 연결합니다. 이 익스텐더는 (주)테솔이 국내에 공식 공급합니다.

2 SIM

이중 SIM 자동 전환

Cat 4 · 6 · 11

EX15 CORE 모뎀 선택 폭

PoE

패시브 PoE 인젝터 포함

2 포트

두 모델 공통 RJ-45 이더넷

특징

듀얼 SIM 백업과
현장 설치 키트

핵심 특징	현장에서 달라지는 점
듀얼 SIM	한 통신사의 서비스가 끊겨도 다른 통신사로 넘어가므로 단일 통신사 장애에 흔들리지 않습니다.
Carrier Smart Select	사용 가능한 통신사를 스스로 찾아 전환하므로 SIM을 바꾸러 현장에 출동하지 않아도 됩니다.
WAN 이중화	이더넷과 셀룰러 WAN을 묶어 부하를 나누고, 한쪽이 끊기면 다른 쪽으로 넘어갑니다.
원격 설치 키트	임시 배터리 팩으로 신호가 좋은 자리를 찾은 뒤 패시브 PoE 인젝터와 브래킷으로 그 자리에 바로 고정할 수 있습니다.
CORE 모뎀 교체	EX15는 모뎀만 바꿔 LTE 세대를 올리므로 이미 설치한 본체와 배선을 다시 손대지 않아도 됩니다.
대역 외 관리	EX15의 시리얼 포트로 원격 장비를 대역 외에서 관리하므로 메인 회선이 끊겨도 콘솔에 접속할 수 있습니다.

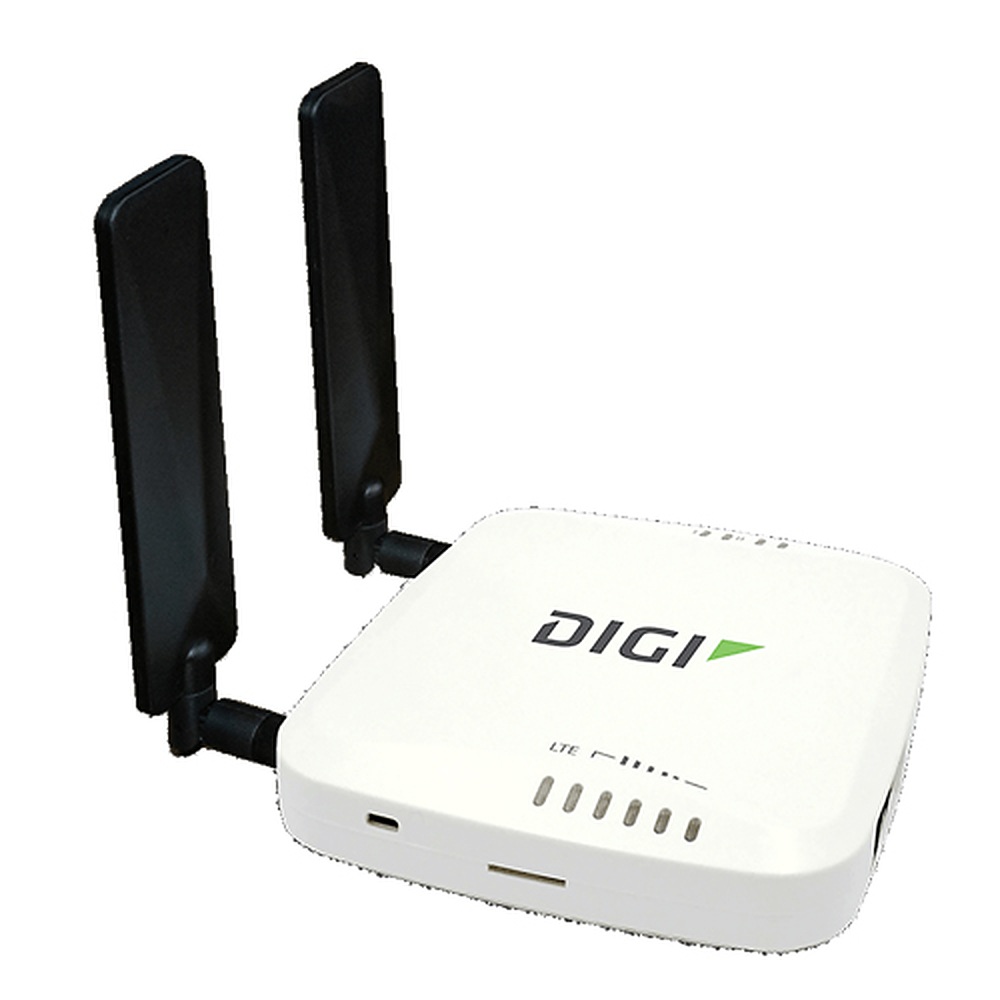

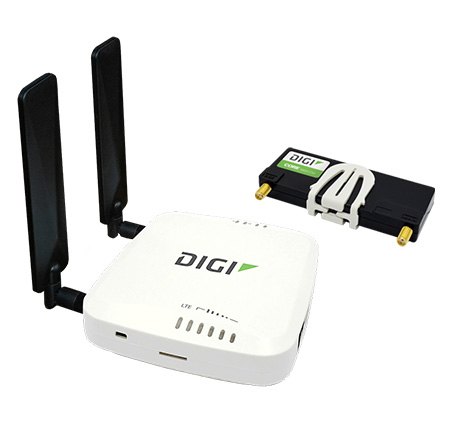

안테나가 달린 셀룰러 익스텐더와 플러그인 모뎀

설치 계획

LTE 신호 조사와
익스텐더 설치 순서

먼저 임시 배터리 팩을 연결해 신호 세기 LED가 가장 높게 켜지는 자리를 찾으세요. 그 자리에 브래킷을 고정하고 패시브 PoE 인젝터로 전원을 연결합니다. EX12는 Digi 정품 어댑터와 패시브 PoE 인젝터 전용 18 VDC 1 A 입력이고 EX15도 18 VDC 1 A이므로, 인젝터를 거치는 구간의 케이블 길이는 설치 전에 정해 두세요.

현장 조사용 배터리 팩 구성

원격 설치 키트에는 임시 배터리 팩, 패시브 PoE 인젝터, 장착 브래킷과 부속품이 들어 있습니다. 배터리 팩은 설치 전 신호 조사에만 쓰고, 자리를 확정한 뒤에는 PoE 인젝터로 상시 전원을 연결합니다.

대역 선택

EX 익스텐더 파트 넘버와
LTE 대역

EX12는 미국·캐나다용 Cat 4 한 가지입니다. EX15는 Cat 7 미국용과 Wi-Fi 포함형, Cat 4 글로벌(eSIM 지원)로 나뉩니다. 사용 지역과 통신사 대역을 먼저 정하고 그에 맞는 파트 넘버를 고르세요.

파트 넘버	구성	대역
EX12-0004-OUS	미국 · 캐나다 LTE / HSPA+ Cat 4	LTE B2, B4, B5, B12, B13, B14, B66, B71
EX15-WX07-OUS	Cat 7 미국, Wi-Fi 포함	B2, B4, B5, B7, B12, B13, B25, B26, B41, B42, B43, B48, B66, B71
EX15-XX07-OUS	Cat 7 미국	B2, B4, B5, B7, B12, B13, B25, B26, B41, B42, B43, B48, B66, B71
EX15-XXG4-GLB	Cat 4 글로벌 (eSIM 지원)	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B39, B40, B41

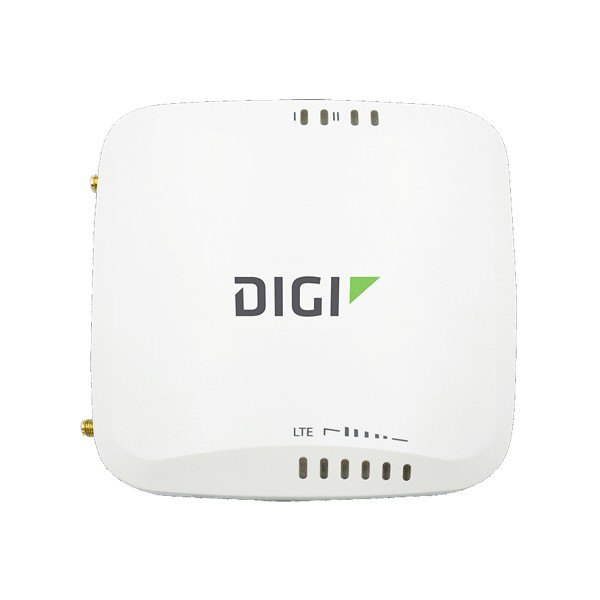

위에서 본 로고와 표시등이 있는 본체 상단

사용 방법

Digi EX12·EX15 익스텐더
포트 구성과 첫 로그인

EX15는 로컬 웹 인터페이스(WebUI)와 SSH·시리얼 CLI로 설정하고, 원격에서는 Digi Remote Manager로 관리합니다. 출하 설정에서 Ethernet 2/WAN은 WAN 포트, Ethernet 1/PoE는 LAN 패스스루 포트입니다.

소프트웨어·도구	하는 일
WebUI(HTTP/HTTPS)	로컬 웹 설정과 상태 대시보드
CLI(SSH, 시리얼)	명령행 설정
Digi Remote Manager	원격 설정과 상태 감시

처음 연결하는 순서

순서	할 일
1	2FF SIM을 넣고 안테나를 연결한 뒤 장비를 설치 위치에 둡니다.
2	노트북을 1/PoE 포트에 이더넷 케이블로 연결합니다.
3	브라우저에서 192.168.2.1에 접속하세요.
4	사용자 admin과 장비에 동봉된 라벨의 고유 비밀번호로 로그인합니다.
5	주 회선 장비는 Ethernet 1/PoE(LAN 패스스루) 쪽에, 유선 WAN은 Ethernet 2/WAN에 연결해 구성합니다.

출하 설정에는 LAN에 연결된 설정용 주소 192.168.210.1/24와 링크 로컬 주소 169.254.100.100/16도 들어 있습니다. 브라우저 접속이 안 되면 PC 주소를 같은 대역으로 맞추세요.

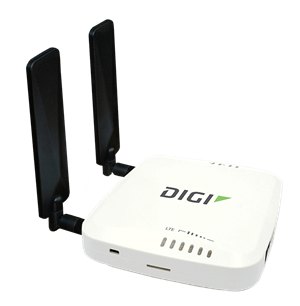

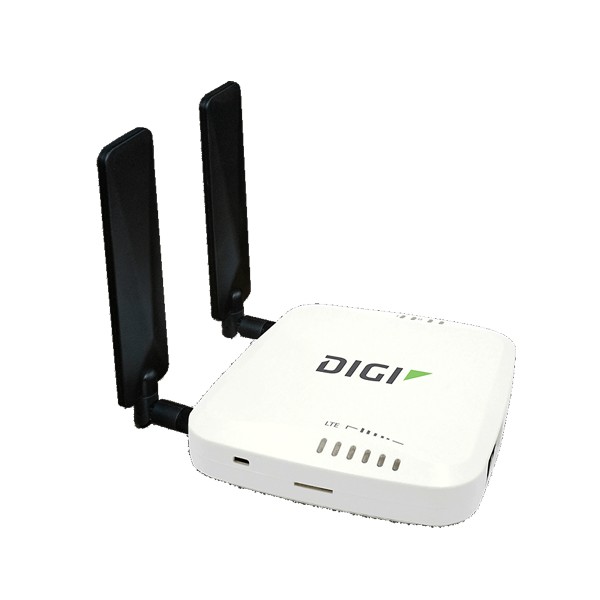

두 개의 안테나가 달린 셀룰러 익스텐더 외형

사양

EX12와 EX15
상세 사양 비교

항목	EX12	EX15
셀룰러	LTE Cat 4 (EX12-0004-OUS)	플러그인 Digi CORE 모뎀 (Cat 7 미국 / Cat 4 글로벌)
이더넷	RJ-45 10/100 2포트	RJ-45 10/100/1000 2포트
시리얼	RS-232 (RJ-45)	RS-232 (RJ-45)
SIM	2FF 2개, 소프트웨어 선택 · 하드웨어 전환	2FF 2개
Wi-Fi	없음	옵션 2x2 MIMO, 2.4 GHz b/g/n 또는 5 GHz n/a/ac
전원	18 VDC, 1 A (Digi 정품 어댑터 · 패시브 PoE 인젝터만 사용)	18 VDC, 1 A
크기 · 무게	127 x 127 x 25 mm · 0.24 kg	142 x 128 x 31 mm · 0.2 kg
메모리	256 MB RAM / 512 MB 플래시	256 MB RAM / 512 MB 플래시
동작 온도	0 °C – 40 °C	0 °C – 40 °C
LTE 전송 속도	하향 최대 150 Mbps · 상향 최대 50 Mbps	CORE 모뎀 Cat 4(미국) 하향 최대 150 Mbps · 상향 최대 50 Mbps
3G 대역	B2, B4, B5	B2, B5 (Cat 4 미국 CORE 모뎀)
안테나 커넥터	50 Ω SMA 2개 (암)	50 Ω SMA 2개 (암)
SIM 전환	소프트웨어 선택 · 하드웨어 전환	소프트웨어 선택 · 하드웨어 전환
Wi-Fi 연결	해당 없음	2x2 MIMO, 802.11 b/g/n 2.4 GHz 또는 n/a/ac 5 GHz
원격 관리	Digi Remote Manager, SNMP v3, 암호화 SMS	Digi Remote Manager, SNMP v3, 암호화 SMS
로컬 관리	WebUI(HTTP/HTTPS), CLI(SSH, 시리얼)	WebUI(HTTP/HTTPS), CLI(SSH, 시리얼)
라우팅 프로토콜	RIP, RIPng, OSPFv2, OSPFv3, BGP, Babel, IS-IS	RIP, RIPng, OSPFv2, OSPFv3, BGP, Babel, IS-IS
진단 도구	FTP 클라이언트, SCP, Wireshark용 PCAP 분석기, Syslog · SMTP 이벤트 로그, NTP/SNTP	FTP 클라이언트, SCP, Wireshark용 PCAP 분석기, Syslog 이벤트 로그, NTP/SNTP
WAN 기능	스테이트풀 방화벽, WAN 로드 밸런싱, WAN 페일오버, SIM 기반 캐리어 자동 선택, 암호화 SMS 비상 원격 접속, 위치 서비스	스테이트풀 방화벽, WAN 로드 밸런싱, WAN 페일오버, SIM 기반 캐리어 자동 선택, 암호화 SMS 비상 원격 접속, 위치 서비스, Digi aView 클라우드 관리, LTE-A 지원
Python 프로그래밍	미지원	미지원
상태 LED	LAN(링크 · 활동), WAN(링크 · 활동), LTE, 신호 세기(5)	LAN(링크 · 활동), WAN(링크 · 활동), LTE, 신호 세기(5), SIM 1 · SIM 2
외함	플라스틱	플라스틱
구성품	전원 어댑터, 케이블, 안테나, 원격 설치 키트(임시 배터리, 패시브 PoE 인젝터, 장착 브래킷, 부속품)	전원 어댑터, 안테나, 원격 설치 키트(임시 배터리, 패시브 PoE 인젝터, 장착 브래킷, 부속품)
상대 습도	5% – 95% (비응축)	5% – 95% (비응축)
셀룰러 승인	PTCRB, AT&T, Verizon, 캐나다	PTCRB, AT&T, Verizon, 캐나다, 유럽
전자파 규격	FCC Part 15 Subpart B Class A, CE, RCM, CAN ICES-3(B)/NMB-3(B)	FCC Part 15 Subpart B Class A, CE, RCM, CAN ICES-3(B)/NMB-3(B)

시리즈 공통 사양

항목	사양
시리얼	RS-232 (RJ-45)
SIM 슬롯	2FF 2개, 소프트웨어 선택 · 하드웨어 전환
안테나 커넥터	50 Ω SMA 2개 (암)
메모리	RAM 256 MB, 플래시 512 MB
동작 온도	0 °C – 40 °C
상대 습도	5% – 95% (비응축)
외함	플라스틱
Python 프로그래밍	미지원
원격 관리	Digi Remote Manager, SNMP v3, 암호화 SMS

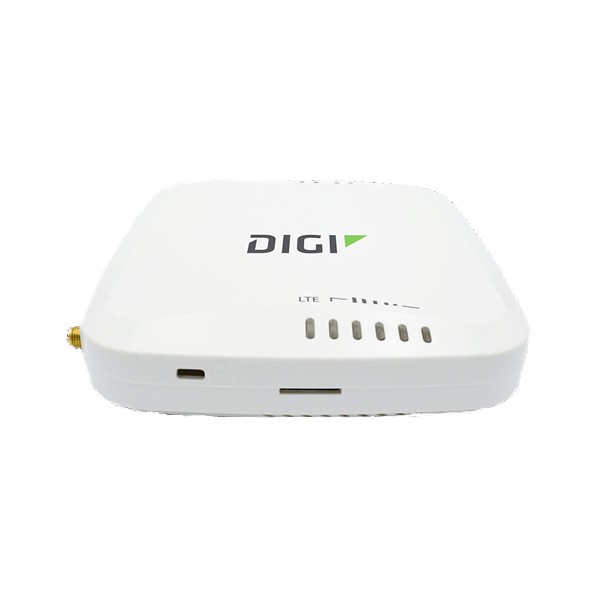

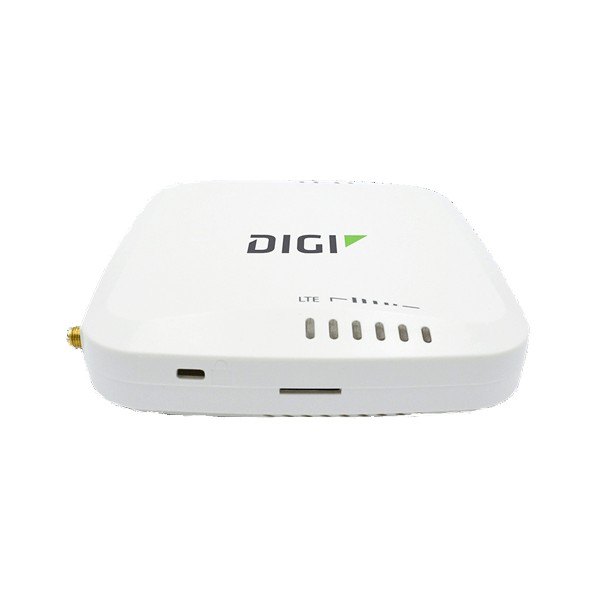

표시등과 SIM 슬롯이 보이는 흰색 본체 정면

활용 분야

LTE 백업 회선이
필요한 단말

POS·ATM·모바일 키오스크 — 주 회선이 끊겨도 결제와 거래 데이터를 LTE 회선으로 이어 갑니다.
디지털 사이니지 — 콘텐츠 갱신과 원격 관리 회선을 유선과 셀룰러로 이중화합니다.
이중 ISP 구성 — 유선 ISP와 LTE를 묶어 WAN 로드 밸런싱을 구성할 수 있습니다.
기존 유선 장비 보강 — 쓰던 장비는 바꾸지 않고 LTE 회선만 더합니다.
임시 현장·이동 설치 — 배터리 팩으로 신호를 조사한 뒤 임시 회선을 빠르게 개통합니다.

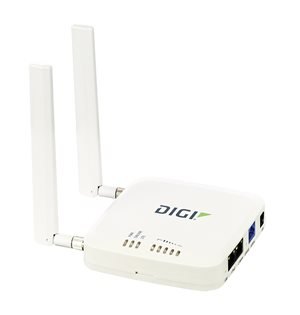

두 개의 안테나가 달린 흰색 셀룰러 익스텐더

선택 가이드

요구 사항에 맞는
EX 익스텐더 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
Cat 4 기본 LTE 백업 회선이면 충분하다면	EX12	10/100 이더넷 2포트와 Cat 4 모뎀을 일체형으로 갖춘 소형 모델이라 백업 용도에 알맞습니다.
기가비트 이더넷과 모뎀 교체가 필요하다면	EX15	10/100/1000 이더넷 2포트에 CORE 플러그인 모뎀(Cat 7 미국, Cat 4 글로벌)을 갖춰 나중에 모뎀만 바꿀 수 있습니다.
원격 장비를 시리얼로 대역 외 관리한다면	EX15	시리얼 포트가 있고 SIM 1·SIM 2 LED로 어느 SIM이 동작 중인지 바로 점검할 수 있습니다.
익스텐더에 Wi-Fi까지 필요하다면	EX15-WX07-OUS	2x2 MIMO 2.4 GHz 또는 5 GHz Wi-Fi 옵션을 포함한 Cat 7 미국 SKU라 Wi-Fi 연결을 같은 장비에서 쓸 수 있습니다.

구성·옵션

EX12·EX15 구성품과
SKU별 차이

구분	내용
EX12 구성품	전원 어댑터, 케이블, 안테나, 원격 설치 키트
EX15 구성품	전원 어댑터, 안테나, 배터리 팩, PoE 인젝터, 브래킷
eSIM	EX15-XXG4-GLB (Cat 4 글로벌) 지원
SKU별 차이	SKU별 구성 차이는 위 파트 넘버와 대역 표를 보고 고르세요.

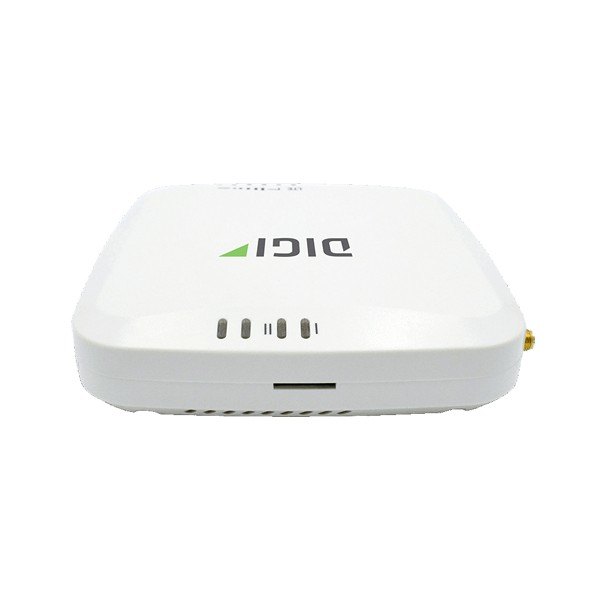

로고와 표시등이 보이는 흰색 본체 비스듬한 모습

EX 익스텐더와 함께 보는
셀룰러 장비

셀룰러 익스텐더 EX15와 IX 라우터는 어떻게 다릅니까?
익스텐더는 기존 유선망에 LTE 회선을 더하는 장치로, 주 회선 장애 때 백업으로 넘어가는 용도에 맞습니다. 여러 로컬 장비를 직접 연결하고 라우팅해야 한다면 IX 시리즈 라우터를 검토하세요.
EX15에서 eSIM을 사용할 수 있습니까?
네, Cat 4 글로벌 모델(EX15-XXG4-GLB)이 eSIM을 지원합니다. 일반 SIM과 함께 쓰는 이중 구성도 가능합니다.
EX12와 EX15 구성품에는 무엇이 들어 있습니까?
두 모델 모두 전원 어댑터, 안테나, 원격 설치 키트가 들어 있습니다. 설치 키트에는 임시 배터리 팩과 패시브 PoE 인젝터가 포함됩니다.
주 회선이 끊기면 LTE로 자동 전환됩니까?
네, 1차 SIM이 인터넷에 접속하지 못하면 2차 SIM의 통신사로 자동 전환합니다. 이더넷 WAN과 묶어 쓸 때는 WAN 페일오버 설정으로 전환합니다.
익스텐더 설치 위치는 어떻게 정합니까?
임시 배터리 팩을 연결하고 신호 세기 LED를 보면서 자리를 고르세요. 위치가 정해지면 PoE 인젝터로 상시 전원을 연결합니다.
