TX64 Digi 운송용 LTE-A 셀룰러 라우터

MODEL: TX64
브랜드: DIGI

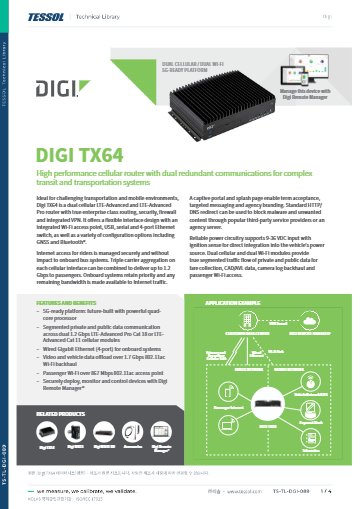

제품 자료: 데이터시트(영문)

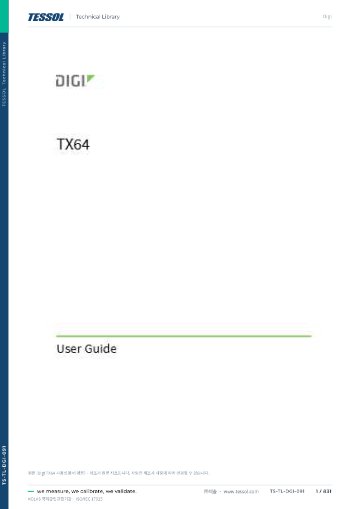

사용설명서(영문)

제품문의 구매하기

승객 Wi-Fi와 차량 시스템을
한 대로 맡는 운송용 라우터

Digi TX54 · TX64 운송용 셀룰러 라우터

견적 받기

Digi 국내 정식 공급 파트너

Digi TX54·TX64는 5G와 LTE-Advanced 모듈을 이중으로 탑재해 공공 데이터와 사설 데이터를 분리하는 운송용 셀룰러 라우터(Vehicle Router, 차량용 5G 라우터)입니다. 버스·열차·긴급 차량의 승객 Wi-Fi와 차량 시스템 통신을 장비 한 대로 처리합니다.

9–36 VDC 입력과 점화 감지를 갖춰 차량 배터리에 바로 연결할 수 있습니다. TX64는 승객에게 최대 1.2 Gbps를 배분하면서도 온보드 시스템 트래픽의 우선순위를 지킵니다. 진동과 온도 변화가 큰 차량 환경에 맞춰 설계한 이 라우터는 (주)테솔이 국내에 공식 공급합니다.

4 x GbE

기가비트 이더넷 포트

GNSS + UDR

추측 항법 지원 위치 수신

867 Mbps

TX54 802.11ac Wi-Fi

IP54

TX54 주조 알루미늄 외함

특징

TX54·TX64의 이중 회선과
차량 환경 대응

핵심 특징	현장에서 달라지는 점
이중 셀룰러 모듈	두 모듈이 독립적으로 동작하므로 공공 데이터와 사설 데이터를 서로 다른 통신사 회선으로 나눠 보낼 수 있습니다.
듀얼 Wi-Fi	승객 Wi-Fi와 차량 데이터용 무선망을 분리해 승객 트래픽이 운행 정보 전송을 방해하지 않습니다.
점화 감지	차량 시동에 맞춰 라우터 전원이 켜지고 꺼지므로 배터리 방전 위험이 줄어듭니다.
TrustFence	칩 수준 암호화로 온보드 파일 시스템을 보호해 장비 분실이나 탈취 때 설정 노출을 막습니다.
Python 에지 프로그래밍	차량 안에서 데이터를 가공해 필요한 값만 전송하므로 셀룰러 데이터 사용량이 줄어듭니다.
포트 분리	이더넷 4포트를 각각 독립 LAN으로 나눌 수 있어 영상 장비와 승객 장비의 네트워크를 격리합니다.

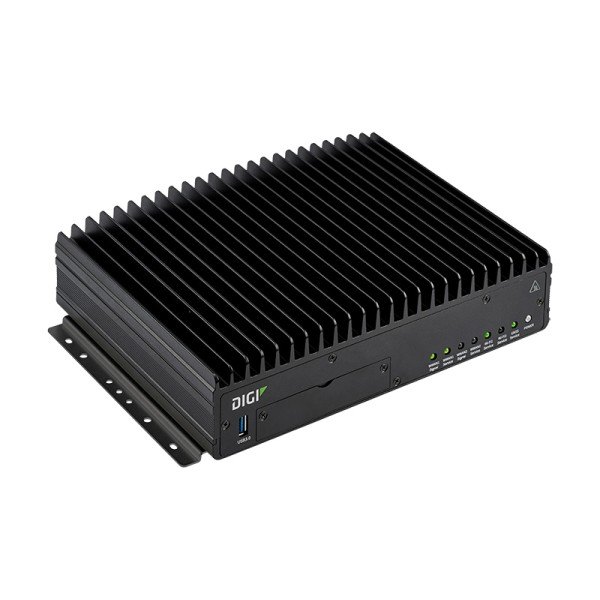

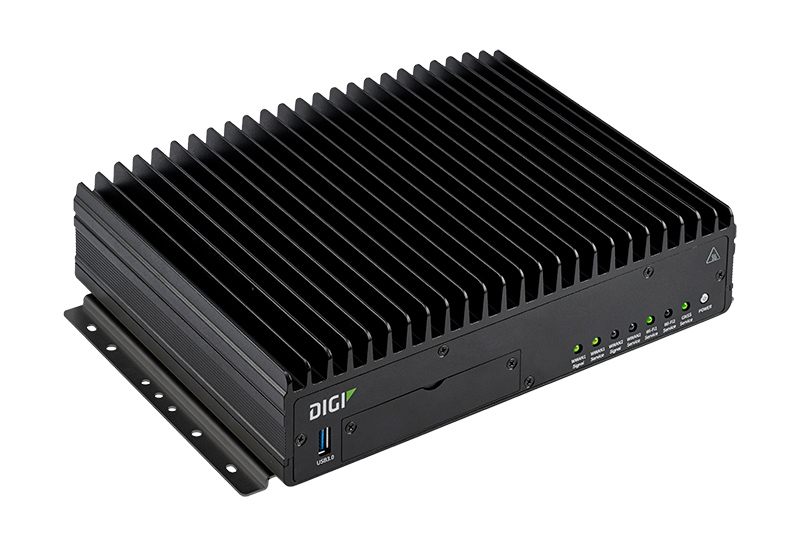

방열 핀이 있는 블랙 알루미늄 셀룰러 라우터 전체 외형

모듈 구성

TX54·TX64의
모듈과 Wi-Fi 구성

TX54는 단일 또는 이중 셀룰러 모듈에 Wi-Fi 5(802.11ac)를 적용합니다. TX64는 모듈당 LTE-A Pro Cat 18급 속도를 지원하는 이중 모듈을 갖추고, Wi-Fi 6 프라이빗 백홀과 퍼블릭 Wi-Fi를 나눠 운용합니다. 승객에게 최대 1.2 Gbps를 배분해야 하거나 USB 3.0 포트와 2 GB 메모리가 필요하다면 TX64를 선택하세요.

프라이빗 백홀과 퍼블릭 Wi-Fi 분리

TX64는 4x4 MU-MIMO 5 GHz 프라이빗 백홀(최대 1.733 Gbps)로 차량 영상과 데이터를 보내고, 2x2 MIMO 퍼블릭 Wi-Fi(최대 867 Mbps)로 승객 접속을 받습니다. 캡티브 포털과 약관 동의 페이지로 승객 인증을 처리하며, 퍼블릭 구간에 부하가 몰려도 차량 시스템 통신에는 영향이 없습니다.

대역 선택

TX 라우터 파트 넘버와
5G·LTE 대역

TX54는 단일·이중, 5G·LTE-A 조합과 북미용 SKU로 나뉘고, TX64는 이중 5G/LTE-A Pro 구성을 파트 넘버 하나로 공급합니다. 지역별 SKU마다 지원 대역이 다르므로 주문 전에 파트 넘버부터 정하세요.

파트 넘버	구성
TX54-A152-2	단일 5G, 전력 Class 1.5, 듀얼 Wi-Fi 5, 글로벌
TX54-A156-2	단일 5G, Wi-Fi 5, 글로벌
TX54-A256-2	이중 5G, Wi-Fi 5, 글로벌
TX54-A246	이중 LTE-Advanced Cat 12, Wi-Fi 5, 북미용 (Primary Responder)
TX64-A161	이중 5G / LTE-Advanced Pro Cat 20, 듀얼 Wi-Fi, UDR, 글로벌

항목	TX64-A161 지원 대역
5G NR Sub-6	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41 (CBRS), n48, n66, n71, n77, n78, n79 (C-band)
4G LTE-Advanced Pro	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14 (FirstNet), B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B46, B48 (CBRS), B66, B71
3G	B1, B2, B3, B4, B5, B6, B8, B9, B19

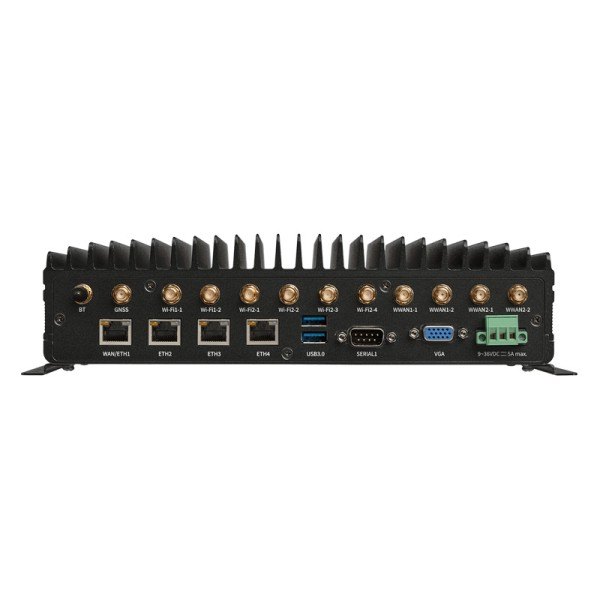

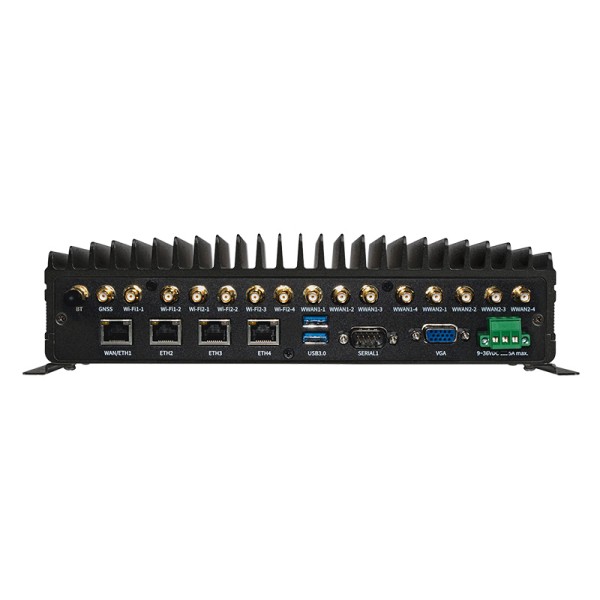

후면의 이더넷 포트와 안테나 커넥터, 전원 단자

사용 방법

Digi TX54 · TX64 차량용 라우터
첫 접속과 CLI 설정

TX54와 TX64는 ETH2 포트에 연결한 PC에서 웹 UI로 설정하고, 같은 내용을 시리얼 콘솔이나 SSH의 Admin CLI로도 바꿀 수 있습니다. Digi Remote Manager 연결은 기본으로 켜져 있어 계정에 등록하면 클라우드에서 관리합니다.

소프트웨어·도구	하는 일
웹 UI (192.168.2.1)	ETH2 포트에서 접속, 사용자 admin과 라벨의 고유 비밀번호
Admin CLI	시리얼(115200, 8N1, 흐름 제어 없음), SSH, 웹 UI Terminal에서 설정
Digi Remote Manager 앱	라벨 QR 코드로 장치 등록
Digi Remote Manager (웹)	myaccount.digi.com 계정으로 remotemanager.digi.com에서 장치 관리

처음 연결하는 순서

순서	할 일
1	SIM 슬롯 덮개를 열어 SIM을 넣고 셀룰러 안테나(TX64W는 Wi-Fi 안테나 포함)를 연결하세요.
2	ETH2 포트를 PC에 연결하고, 인터넷 회선이 있으면 WAN/ETH1 포트에 연결합니다.
3	9~36 VDC 전원을 연결하고 전원 LED가 깜박임을 멈출 때까지 기다리세요.
4	브라우저로 192.168.2.1에 접속해 admin과 라벨의 비밀번호로 로그인한 뒤 admin 비밀번호와 기본 Wi-Fi SSID·암호를 바꾸세요. 바꾸기 전에는 설정을 저장할 수 없습니다.
5	Remote Manager 앱에서 라벨의 QR 코드를 스캔하거나 remotemanager.digi.com에서 장치를 등록합니다.

TX64 Admin CLI 명령 예시

명령	하는 일
config	설정 모드로 들어가기 (프롬프트가 (config)>로 바뀜)
(config)> auth user admin password new-password	admin 비밀번호 변경
(config)> save	설정 저장과 적용 (Configuration saved. 표시)
show system	시스템 상태 표시
show modem	모든 셀룰러 모뎀 요약 표시
show modem name wwan1	wwan1 모뎀 상세 정보 표시

명령은 TX64 사용 설명서(펌웨어 20.5) 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용 설명서를 함께 확인하세요.

진동이 큰 차량에서는 SIM을 넣기 전에 SIM 접점에 유전체 그리스를 얇게 바르도록 설명서가 안내합니다. 전원 커넥터의 1번 핀은 점화 감지, 2번은 +, 3번은 -입니다.

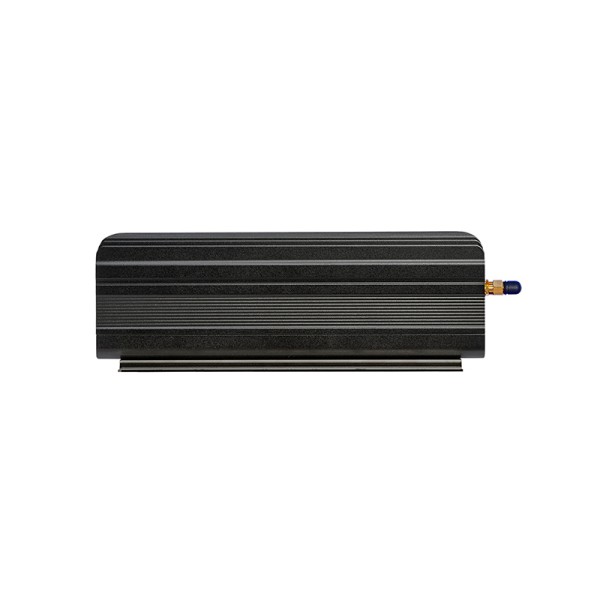

안테나를 연결한 측면 모습

사양

TX54와 TX64
비교 사양

항목	TX54	TX64
셀룰러	5G 또는 LTE-Advanced, 단일 · 이중 모듈	이중 모듈 5G / LTE-Advanced Pro
Wi-Fi	Wi-Fi 5 (802.11ac) 2.4 / 5 GHz 2x2 MIMO, 단일 또는 이중	Wi-Fi 6 (802.11ax) 5 GHz 4x4 백홀 + 2.4 / 5 GHz 2x2 공용, 각 128 클라이언트
이더넷	RJ-45 10/100/1000 4포트	RJ-45 10/100/1000 4포트
USB · 시리얼	USB 3.0 Type A 1개, RS-232 DB-9 DTE	USB 3.0 Type A 3개, RS-232 DB-9 DTE
SIM	모듈당 2FF 2개	4개 (모듈당 2개)
전원	9–36 VDC, 4G 이중 13 W 일반 / 20 W 최대 · 5G 이중 18 W 일반 / 30 W 최대	9–36 VDC, 60 W 이상 전원 필요, 유휴 28 W 일반
크기 · 무게	146 x 210 x 63.5 mm · 1.5 kg	260 x 196 x 67 mm · 3.3 kg
외함 · 메모리	알루미늄, IP54 · 256 MB RAM / 512 MB 플래시	알루미늄 합금, IP40 · 2 GB RAM / 8 GB 플래시
동작 온도	-34 °C – 74 °C	-30 °C – 70 °C
최대 전송 속도	LTE-Advanced Cat 11 하향 600 Mbps · 상향 75 Mbps, LTE-A Pro Cat 12 하향 600 Mbps · 상향 150 Mbps	모듈당 LTE-A Pro Cat 18 하향 1.2 Gbps · 상향 150 Mbps, Cat 11 하향 600 Mbps · 상향 75 Mbps
안테나 커넥터	단일 셀룰러 50 Ω SMA 2개 · 이중 셀룰러 4개 (암)	모듈당 50 Ω SMA 2개 또는 4개 (암)
SIM 보안	나사 고정 SIM 커버	SIM 슬롯 커버 플레이트 포함
Wi-Fi 모듈	2x2 MIMO 2.4 / 5 GHz 802.11 a/b/g/n/ac 최대 867 Mbps, TX54-A112는 Wi-Fi 모듈 2개	프라이빗 백홀 4x4 MU-MIMO 5 GHz 802.11 a/n/ac Wave 2 최대 1.733 Gbps · 퍼블릭 2x2 MIMO 2.4 / 5 GHz 최대 867 Mbps
Wi-Fi 모드	모듈당 AP 최대 4개 + 클라이언트 1개 (합계 8 + 2)	모듈당 AP 최대 4개 + 클라이언트 1개 (합계 8 + 2)
Wi-Fi 보안 · 핫스팟	WPA/WPA2 개인 · 엔터프라이즈, 캡티브 포털, 스플래시 페이지, ToS 동의, 엔터프라이즈 RADIUS, 클라이언트별 사용량 제한	WPA/WPA2 개인 · 엔터프라이즈, 캡티브 포털, 스플래시 페이지, ToS 동의, 엔터프라이즈 RADIUS
Wi-Fi 안테나 커넥터	50 Ω RP-SMA 2개 (수)	프라이빗 4개 · 퍼블릭 2개, 50 Ω RP-SMA (수)
GNSS	GPS, Galileo, GLONASS, BeiDou 중 최대 3종 동시 수신, 감도 -163 dB, NMEA 0183 V2.3 출력	GPS, Galileo, GLONASS, BeiDou 중 최대 2종 동시 수신, 감도 -163 dB, NMEA 0183 V2.3 출력
GNSS 안테나	50 Ω SMA 1개 (암), +3.3 VDC 능동 안테나 전원	50 Ω SMA 1개 (암), +3.3 VDC 능동 안테나 전원
시리얼 신호	DB9-M RS-232 DTE, TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI, XON/XOFF, 하드웨어 흐름 제어	DB-9 수 RS-232
이더넷 규격	10/100/1000 Mbps 자동 감지	IEEE 802.3 10/100/1000 Base-T
저장 장치	해당 없음	플래시 8 GB (CFast 카드)
상태 LED	전원, WWAN 신호 세기, WWAN 서비스	전원, 모듈별 WWAN(신호 · 서비스), 모듈별 Wi-Fi 서비스, GNSS 서비스, LAN(링크 · 활동)
소비 전력	대기 13 W · 최대 송수신 20 W (일반)	대기 28 W · 최대 RF 송수신 41 W
전원 입력	9–36 VDC, 30 W 이상 전원 필요	9–36 VDC, 60 W 이상 전원 필요
장착	장착 방식 선택형	장착 방식 선택형
보관 온도	-40 °C – 85 °C	-40 °C – 85 °C
상대 습도	5% – 95% (비응축)	25 °C에서 5% – 95% (비응축)
차량 규격	ISO 7637-2/3, ISO 10605, ISO 16750-2 Pulses 4/5a/5b, SAE J1113, E-Mark	E-Mark(E13), SAE J1113-2 / J1455, ISO 7637-2/3, ISO 10605, ISO 16750-2 load dump
철도 규격	EN50155, EN45545-2, EN50121-3-2	해당 없음
환경 규격	MIL-STD-810G (온도, 습도, 진동, 충격, 먼지)	MIL-STD-810G (온도, 습도, 진동, 충격, 먼지)
안전 규격	EN60950, EN62368	UL 60950 / EN62368
전자파 규격	CE, FCC Part 15 Class B, AS/NZS CISPR 22, EN55024, EN55032	CE, FCC Part 15 Class B, EN55024, EN55032 Class B, EN301489-1/-17
셀룰러 승인	PTCRB, AT&T, OnGo, Sprint, Verizon, Anatel	PTCRB, AT&T, Verizon
보증	해당 없음	3년
프로토콜	HTTP, HTTPS, FTP 클라이언트, TLS v1.2, SCP, SFTP, SNMP v2/v3, SSH, Digi Remote Manager, Wireshark용 PCAP 분석기, 다이나믹 DNS, 캡티브 포털, Intelliflow, X.509 인증서 관리, Dead Reckoning	HTTP, HTTPS, FTP 클라이언트, TLS v1.2, SCP, SFTP, SNMP v2/v3, SSH, Digi Remote Manager, Wireshark용 PCAP 분석기, 다이나믹 DNS, 캡티브 포털, Intelliflow, X.509 인증서 관리, Dead Reckoning
보안 · 방화벽	IP 필터링, 상태 저장 방화벽, 사용자 규칙(iptables), 주소·포트 변환, RADIUS, TACACS+, MAC 필터링, VLAN	IP 필터링, 상태 저장 방화벽, 사용자 규칙(iptables), 주소·포트 변환, RADIUS, TACACS+, MAC 필터링, VLAN
VPN	IPSec(IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트·서버, GRE, AES 최대 256비트, 3DES, DH 그룹 1–32	IPSec(IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트·서버, GRE, AES 최대 256비트, 3DES, DH 그룹 1–32
라우팅 · 이중화	NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, RIP v1/v2, OSPF, BGP, VRRP, Digi SureLink	NAT, NAPT 포트 포워딩, 이더넷 브리징, GRE, 멀티캐스트 라우팅, RIP v1/v2, OSPF, BGP, VRRP, Digi SureLink
기타 프로토콜	DHCP, DNS 서버, NTP 서버, 멀티캐스트, mDNS, Nagios, iPerf	DHCP, DNS 서버, NTP 서버, 멀티캐스트, mDNS, Nagios, iPerf
로컬 관리 · 진단	웹 인터페이스(HTTP/HTTPS), CLI(SSH, 시리얼), Syslog 로그, PCAP 분석기, SFTP, SCP	웹 인터페이스(HTTP/HTTPS), CLI(SSH, 시리얼), Syslog 로그, PCAP 분석기, SFTP, SCP
프로그래밍	Python v3.6.4	Python v3.6.4

TX 시리즈 공통 사양

항목	사양
입력 전원	9–36 VDC, 점화 감지
이더넷	RJ-45 10/100/1000 4포트
시리얼	DB-9 RS-232 DTE
Python 버전	Python v3.6.4
환경 규격	MIL-STD-810G (온도, 습도, 진동, 충격, 먼지)
보관 온도	-40 °C – 85 °C
TX64 Wi-Fi 보안	WPA, WPA2, WPA3 개인·엔터프라이즈, Open, Open Enhanced
TX64 GNSS 프로토콜	GPS, Galileo, BeiDou, GLONASS · NMEA 0183 4.0, TAIP · 감도 -160 dBm
TX64 NEMA 규격	NEMA TS2 환경 요건 충족: -34 °C – 74 °C, 습도 18% – 95%, 진동 0.5 g(5–30 Hz), 충격 10 g

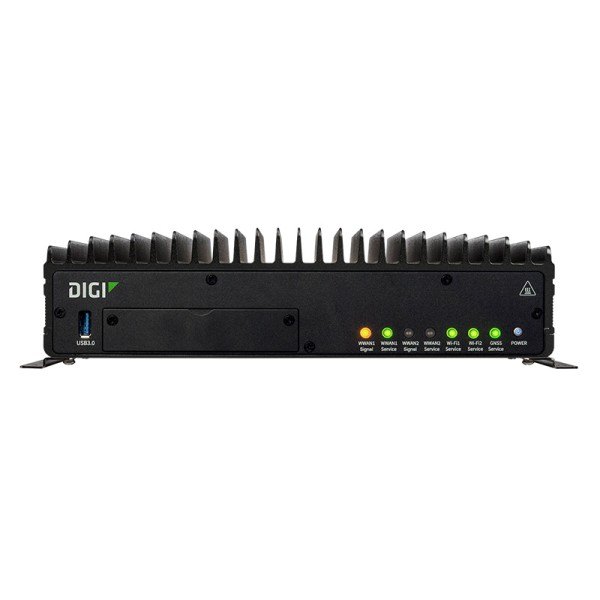

전면의 USB 포트와 상태 표시 LED

활용 분야

버스·열차·긴급 차량의
통신 현장

버스·열차 — 승객 Wi-Fi와 차량 운행 데이터를 서로 다른 회선과 무선망으로 분리해 운용합니다.
교통 관리·공공 안전 — 긴급 차량과 관제 센터 사이의 통신 회선을 이중 셀룰러로 확보합니다.
차량 영상 전송 — 블랙박스와 차량 카메라 영상을 프라이빗 백홀로 업로드합니다.
차량 배터리 직결 장비 — 점화 감지로 시동에 맞춰 라우터 전원이 켜지고 꺼집니다.
에지 컴퓨팅 — Python 프로그램으로 차량 안에서 데이터를 먼저 가공합니다.

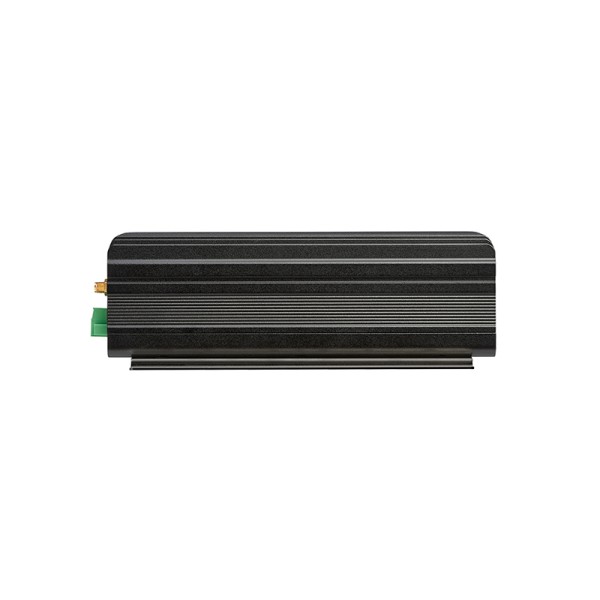

측면에서 본 방열 케이스와 전원 단자

선택 가이드

필요한 성능에 맞는
TX 라우터 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
단일·이중 셀룰러 구성으로 충분하다면	TX54	소형 본체에 Wi-Fi 5와 IP54 외함을 갖췄고, 철도 규격 EN50155 항목도 포함합니다.
Wi-Fi 6과 USB 3.0, 2 GB 메모리가 필요하다면	TX64	Wi-Fi 6 프라이빗·퍼블릭 분리와 USB 3.0 포트 3개, 2 GB RAM / 8 GB 플래시를 갖춰 영상 전송과 승객망을 함께 다루기에 충분합니다.
승객에게 최대 1.2 Gbps를 배분하려면	TX64	모듈당 LTE-A Pro Cat 18 하향 1.2 Gbps를 지원하는 이중 모듈로 승객 트래픽을 감당합니다.
철도 차량 전용 규격이 필요하다면	WR44 RR	M12 커넥터와 AAR S-9401 대응 SKU를 갖춘 철도 차량 전용 라우터입니다.

구성·옵션

TX54·TX64 구성품과
액세서리 키트

구분	내용
구성품	본체만 포함되며, 액세서리 키트와 전원 공급 장치는 별도입니다.
TX54 액세서리	4G 단일 · 이중 키트
TX64 액세서리	TX64-A141 / A161용 키트
지역별 SKU	TX54-A246은 북미용 SKU이며, 나머지 SKU는 위 파트 넘버 표에서 고르세요.

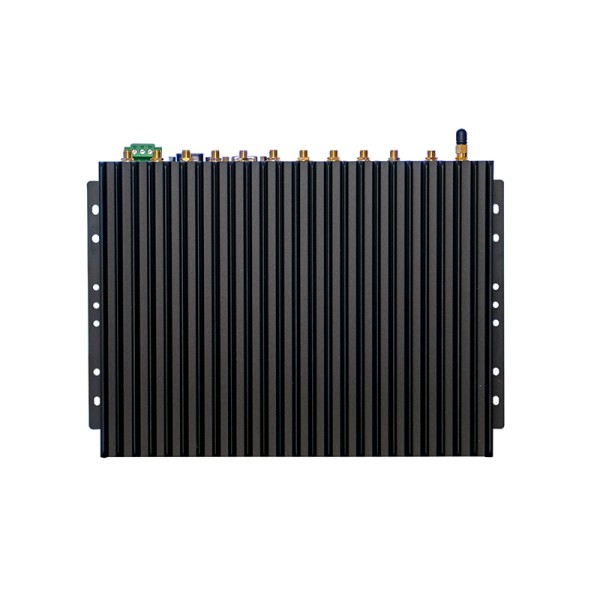

상단에서 본 방열 핀과 브래킷 구조

TX 라우터와 함께 보는
셀룰러 장비

TX54와 TX64는 무엇이 다릅니까?
TX54는 단일·이중 셀룰러 모듈과 Wi-Fi 5를 갖춘 소형 모델이고, TX64는 이중 모듈 5G/LTE-A Pro에 Wi-Fi 6, USB 3.0 포트 3개, 2 GB RAM을 갖춘 상위 모델입니다.
TX54·TX64는 차량 전원에 어떻게 연결합니까?
9–36 VDC 입력과 점화 감지를 갖춰 차량 배터리에 바로 연결합니다. TX64는 60 W 이상의 전원이 필요하므로 배선 용량을 먼저 확인하세요.
TX 라우터에 전원 공급 장치와 액세서리가 포함됩니까?
아닙니다. 본체만 구성되며 액세서리 키트와 전원 공급 장치는 별도입니다. TX54는 4G 단일·이중 키트를, TX64는 TX64-A141 / A161용 키트를 선택하세요.
승객 Wi-Fi와 차량 데이터를 나눠 운영할 수 있습니까?
네, 듀얼 Wi-Fi 구성에서 승객 Wi-Fi와 차량 데이터를 서로 다른 무선망으로 분리합니다. 캡티브 포털을 적용하면 약관 동의와 안내 페이지를 승객 화면에 띄울 수 있습니다.
두 셀룰러 회선은 어떻게 운용합니까?
두 셀룰러 인터페이스는 독립적으로 동작합니다. 보통 한 회선은 공공 인터넷에, 다른 회선은 사설 데이터에 배정합니다.
