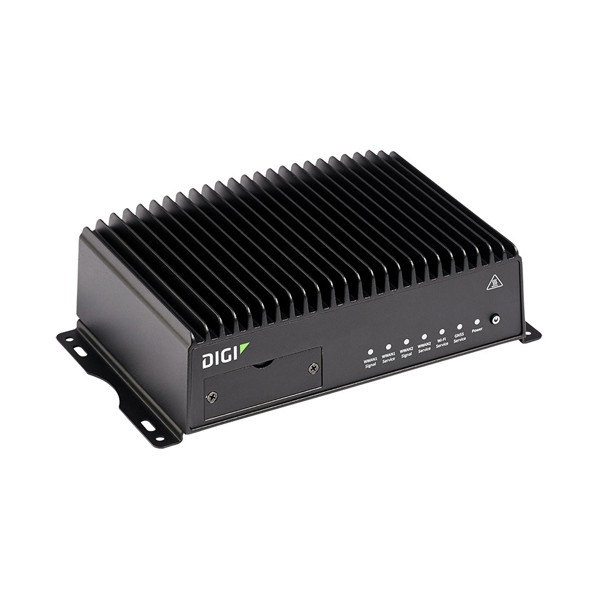

WR54 Digi 운송용 셀룰러 라우터

MODEL: WR54
브랜드: DIGI

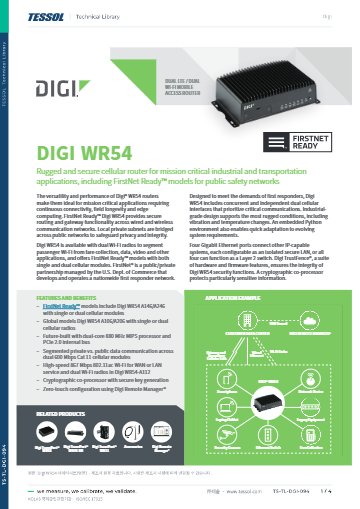

제품 자료: 데이터시트(영문)

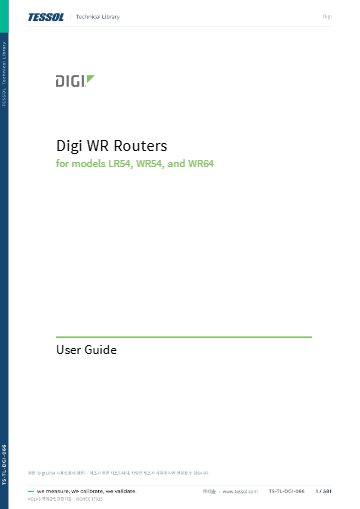

사용설명서(영문)

제품문의 구매하기

버스·열차의 장비와 승객망을
나눠 쓰는 차량용 LTE 라우터

Digi TransPort WR54 · WR64 운송용 셀룰러 라우터

견적 받기

Digi 국내 정식 공급 파트너

Digi TransPort WR54와 WR64는 이중 셀룰러와 802.11ac Wi-Fi, 기가비트 이더넷 4포트를 한 대에 갖춘 운송용 셀룰러 라우터(차량용 LTE 라우터)입니다. 버스·열차 같은 차량에서 장비 연결과 승객 인터넷을 분리해 운용합니다.

WR64는 Cat 11 600 Mbps급 LTE-Advanced 라디오 2개와 쿼드 코어 64비트 프로세서를 탑재합니다. WR54는 880 MHz 듀얼 코어 프로세서에 LTE-Advanced 모듈을 갖추고 이중 셀룰러를 옵션으로 둘 수 있어, 요구 수준에 따라 두 모델 가운데 고르면 됩니다. 이 두 운송용 라우터는 (주)테솔이 국내에 공식 공급합니다.

1.7 Gbps

WR64 백홀 Wi-Fi 대역

867 Mbps

WR64 승객용 AP 속도

4포트

기가비트 이더넷

1.91 GHz

WR64 쿼드 코어 CPU

특징

차량 통신을 분리하는
WR54 · WR64 구조

핵심 특징	현장에서 달라지는 점
듀얼 셀룰러	두 셀룰러 인터페이스를 동시에 독립적으로 운용하므로 운행 데이터와 승객 인터넷을 서로 다른 회선에 배정할 수 있습니다.
개인·공용 데이터 분리	차량 운영 데이터와 승객 트래픽을 나눠 전송하여 승객 사용량이 늘어도 운행 시스템 통신이 섞이지 않습니다.
802.11ac 백홀	차량 영상과 운행 데이터를 Wi-Fi 백홀로 전송하므로 정차 구간에서 셀룰러 데이터 사용량이 줄어듭니다.
기가비트 이더넷 4포트	포트를 각각 분리하거나 스위치로 묶어 카메라와 단말기를 차량 배선 구성에 맞게 연결할 수 있습니다.
보안 프로세서와 VPN	암호화 프로세서가 보안 키를 생성하고 보관하며, 방화벽과 통합 VPN으로 차량과 센터 사이 연결을 보호합니다.
Digi Remote Manager	웹에서 여러 차량의 장치와 대역폭을 관리하고 제로 터치 구성으로 설치 현장의 설정 작업을 줄입니다.

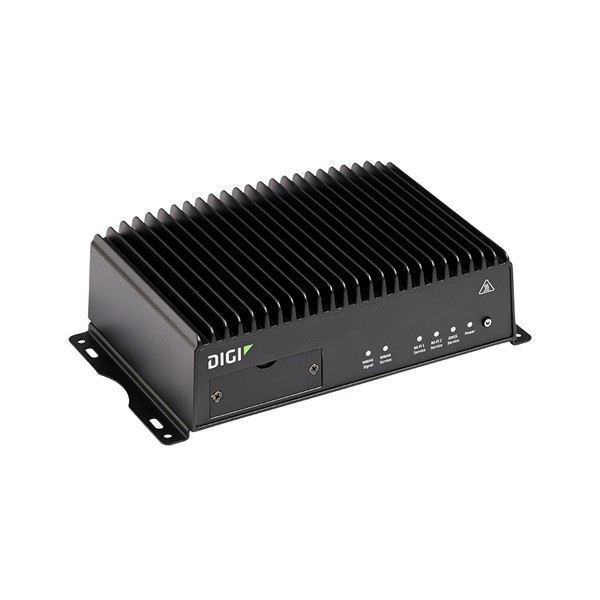

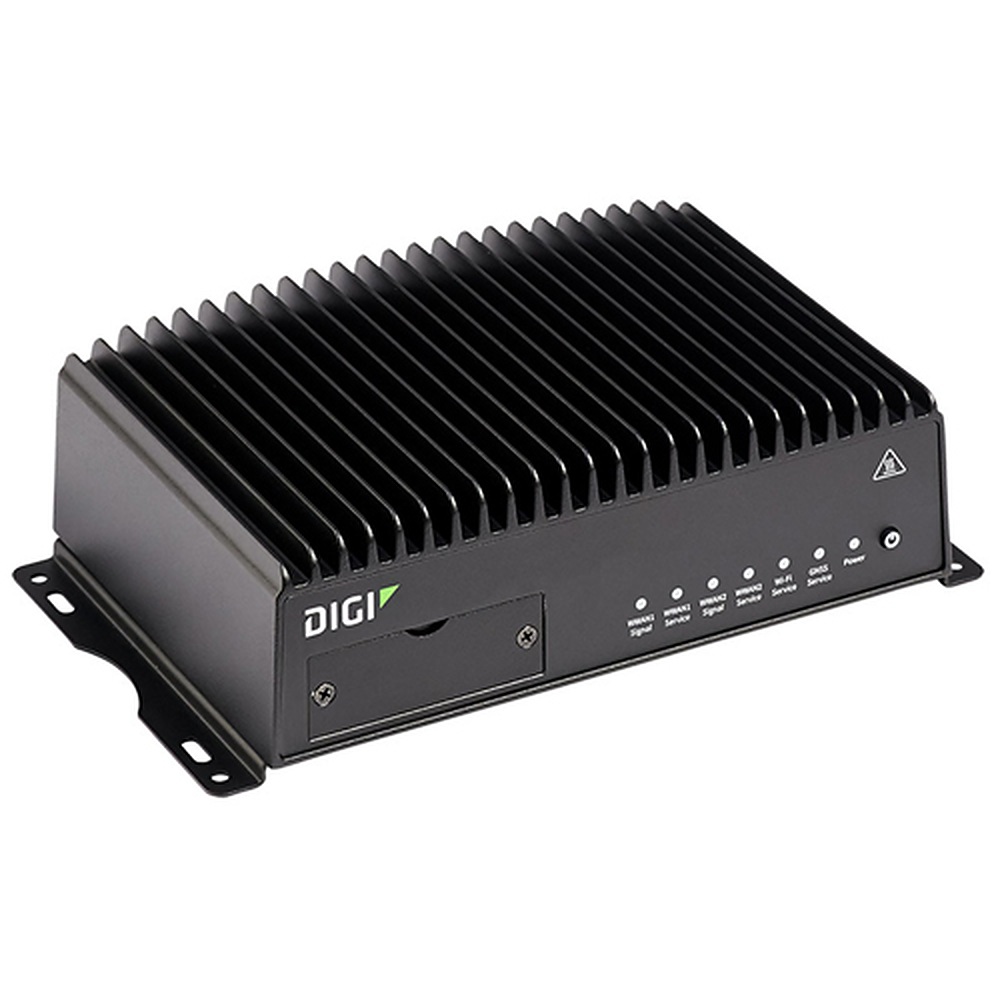

전면 로고와 표시 LED가 보이는 블랙 라우터 외형

데이터 분리

운행 데이터와
승객 Wi-Fi 분리

WR64는 802.11ac 라디오 2개를 백홀과 승객용 AP로 나눕니다. 백홀은 1.7 Gbps, 승객용 AP는 867 Mbps이므로 승객 접속이 몰려도 차량 영상 업로드가 같은 라디오를 두고 경쟁하지 않습니다.

접속 안내 페이지로 승객 Wi-Fi 관리

캡티브 포털이 승객 접속 전에 약관 동의와 안내 메시지를 표시하며, 승객 인터넷은 차량 시스템과 분리된 상태로 관리됩니다. 운영 부서가 승객 서비스 정책을 바꿔도 운행 장비의 설정은 그대로 유지됩니다.

전원·환경

차량 전원과
설치 환경 검토

WR64는 9–36 VDC 입력과 점화 감지 기능을 지원해 차량 배터리 전원에 바로 연결할 수 있습니다. WR54는 SAE J1455, MIL-STD-810G, IP54 규격에 맞춰 설계되어 진동과 온도 변화가 큰 이동 환경에 대응합니다.

연결할 장비 수 — 이더넷 4포트와 스위치 구성으로 수용할 수 있는 카메라·단말기 수를 먼저 계산하세요.
셀룰러 회선 수 — 운행 데이터와 승객 인터넷을 회선별로 나눌지에 따라 이중 셀룰러 구성이 필요합니다.
승객 Wi-Fi 필요 여부 — 승객용 AP와 백홀을 한 대에서 운용하려면 WR64를 선택하세요.

진동 환경의 포트와 전원 배선

이동 장비는 커넥터가 느슨해지기 쉬우므로 이더넷 케이블과 전원 단자의 고정 상태를 설치 단계에서 함께 점검하세요. 안테나는 셀룰러와 Wi-Fi 라디오 수에 맞춰 위치를 나눠 배치합니다.

사용 방법

Digi TransPort WR54 · WR64
웹 설정과 CLI 명령 예시

WR54와 WR64는 처음 전원을 켜면 Getting Started Wizard가 실행되며, 웹 인터페이스나 시리얼·SSH CLI로 설정합니다. 기본 구성에서 WAN/ETH1은 WAN 포트이고 ETH2~ETH4는 LAN 포트입니다.

소프트웨어·도구	하는 일
웹 인터페이스 (http://192.168.1.1)	Dashboard에서 상태 확인과 설정, 사용자 admin과 라벨의 고유 비밀번호
Getting Started Wizard	처음 전원을 켤 때 기본 설정 안내
CLI (digi.router>)	시리얼(115200, 8N1, 흐름 제어 없음), SSH, System > Device Console에서 접속
Digi Remote Manager	클라우드에서 연결 상태와 상태 보고 관리

처음 연결하는 순서

순서	할 일
1	PC를 LAN 포트(ETH2~ETH4) 중 하나에 연결하고, 인터넷 회선은 WAN/ETH1 포트에 연결하세요.
2	전원을 켜고 처음 실행되는 Getting Started Wizard의 안내를 따릅니다.
3	브라우저로 http://192.168.1.1에 접속해 admin과 장치 라벨의 비밀번호로 로그인하고 Dashboard를 확인하세요.
4	CLI로 설정할 때는 115200 bps, 8N1, 흐름 제어 없음으로 시리얼 접속하거나 SSH 또는 System > Device Console 화면을 엽니다.
5	show config와 show system으로 현재 설정과 상태를 확인한 뒤, 바꾼 설정은 save config로 저장하세요.

WR54 · WR64 CLI 명령 예시

명령	하는 일
show config	현재 설정 표시
show system	시스템 상태 표시
digi.router> system description "HQ router"	장치 설명 지정 (설명서 예)
digi.router> cellular 1 sim1-apn your-apn	셀룰러 1번 SIM1의 APN 지정 (설명서 예)
digi.router> save config	설정 저장
exit	CLI 종료

? 를 입력하면 도움말이 표시되고 Tab 키로 명령 이름을 완성할 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용 설명서를 함께 확인하세요.

WR54와 WR64의 관리 IP 기본값은 192.168.1.1로, TX54·TX64의 192.168.2.1과 다릅니다. 접속이 되지 않으면 PC의 주소 대역을 먼저 확인하세요.

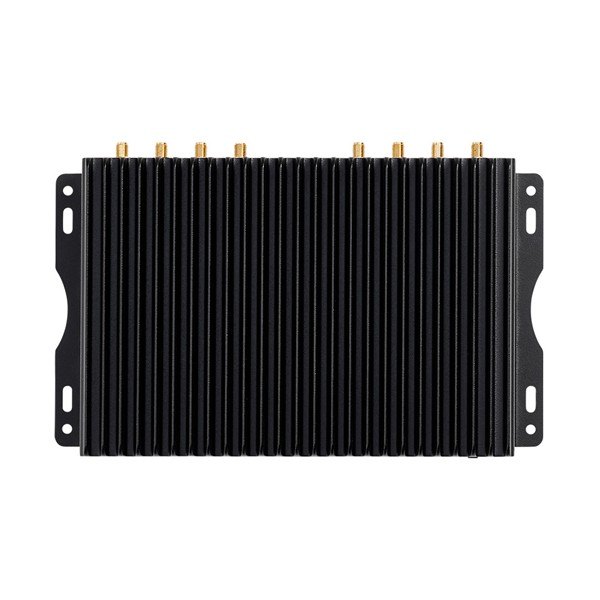

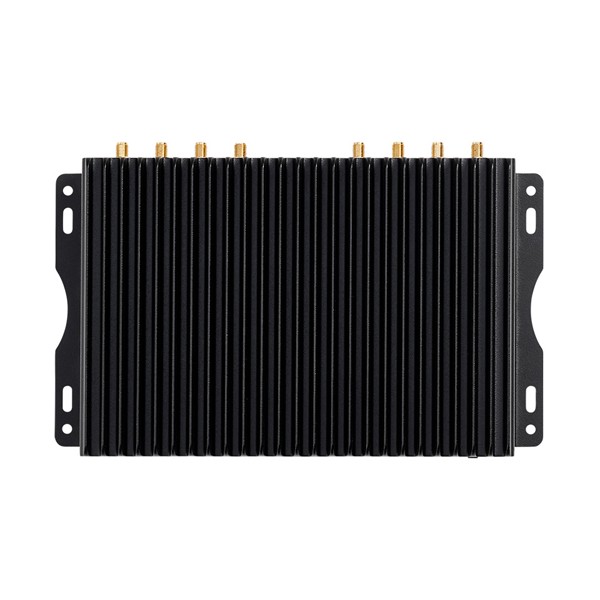

상단에서 본 방열 핀과 안테나 커넥터

사양

WR54 · WR64
모델 비교 사양

항목	WR54	WR64
셀룰러	LTE-Advanced 모듈 · 옵션으로 이중 셀룰러	이중 모듈 LTE-Advanced · Cat 11 600 Mbps 라디오 2개
Wi-Fi	802.11ac	802.11ac 2개 (백홀 1.7 Gbps · 승객용 AP 867 Mbps)
이더넷	기가비트 이더넷 4포트	기가비트 이더넷 4포트
프로세서	듀얼 코어 880 MHz MIPS	쿼드 코어 64비트 1.91 GHz

시리즈 공통 사양

항목	사양
듀얼 셀룰러	두 셀룰러 인터페이스 동시 독립 운용
데이터 분리	개인 데이터와 공용 데이터를 나눠 전송, 승객 인터넷을 차량 시스템과 분리 관리
보안	방화벽 · 통합 VPN · 보안 키 생성·보관용 암호화 프로세서
원격 관리	Digi Remote Manager 웹 관리 · 제로 터치 구성 · 대역폭 관리
캡티브 포털	접속 전 안내 페이지로 약관 동의와 메시지 표시
WR54 환경 규격	SAE J1455 · MIL-STD-810G · IP54
WR64 전원	9–36 VDC 입력 · 점화 감지
WR64 인터페이스	Wi-Fi 액세스 포인트 · USB · 직렬 · GNSS · Bluetooth

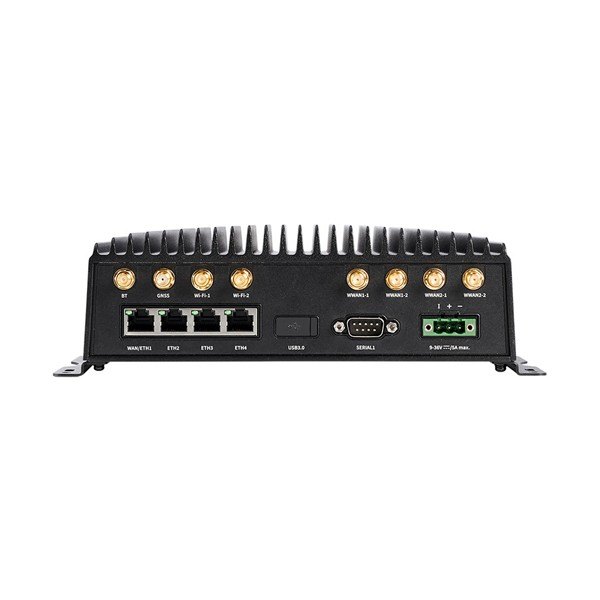

후면의 이더넷 포트와 안테나 커넥터, 전원 단자

활용 분야

이동 장비 통신이
필요한 현장

대중교통 차량 — 버스와 열차의 운행 장비 데이터 연결과 승객 인터넷을 한 대에서 분리해 운용합니다.
차량 영상·운행 로그 전송 — 백홀 Wi-Fi와 셀룰러로 센터에 데이터를 전송합니다.
승객 Wi-Fi 서비스 — 접속 전 안내 페이지로 약관 동의와 안내 메시지를 전달합니다.
이동형 산업 장비 — 진동과 온도 변화가 큰 환경의 장비를 셀룰러로 연결합니다.
다수 차량 운영 — 여러 차량의 장치를 한곳에서 원격으로 관리합니다.

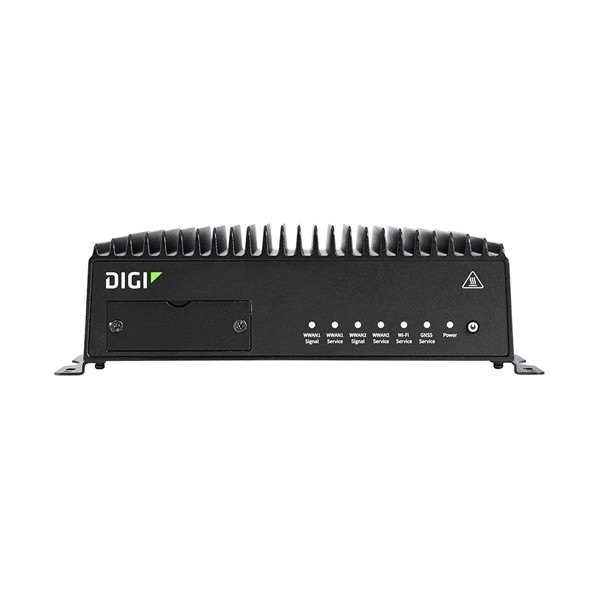

전면 정면에서 본 상태 표시 LED

선택 가이드

요구 기능으로 고르는
운송용 라우터

이럴 때 (현장 조건)	권장 모델	선택 이유
셀룰러를 두 개 운용할 때	WR64 또는 듀얼 셀룰러 WR54	WR64는 이중 모듈이 기본 구성이고 WR54는 옵션으로 이중 셀룰러를 구성합니다.
백홀과 승객 Wi-Fi를 한 대로 운용할 때	WR64	802.11ac 라디오 2개를 백홀과 승객용 AP로 나눠 한 대가 두 역할을 맡습니다.
이더넷 4포트와 기본 연결이면 충분할 때	WR54	듀얼 코어 프로세서의 기본 구성으로 단순한 차량 연결에 적합합니다.
5G 등 다른 운송용 라우터가 필요할 때	Digi TX54 · TX64	5G 등 요구에 맞춰 TX 계열 운송용 라우터를 함께 검토하세요.

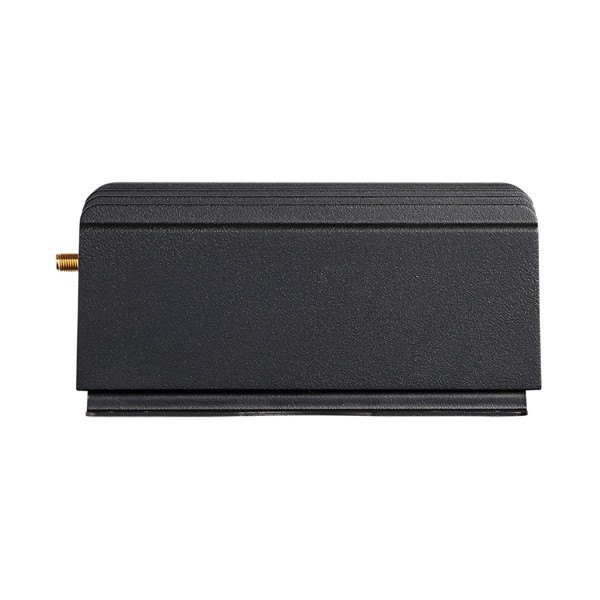

안테나를 연결한 측면 모습

구성·옵션

주문 구성과
모델별 인터페이스

구분	구성·품번
WR54 글로벌	A106 · A206, 싱글 또는 듀얼 셀룰러
WR54 FirstNet Ready	A146 · A246, 싱글 또는 듀얼 셀룰러
WR54 듀얼 Wi-Fi	A112
WR64	이중 모듈 LTE-Advanced, 802.11ac 라디오 2개
WR64 인터페이스	Wi-Fi 액세스 포인트 · USB · 직렬 · GNSS · Bluetooth

WR54 · WR64와 비교할
셀룰러 라우터

승객 Wi-Fi를 운영하려면 WR54와 WR64 중 어느 모델이 적합합니까?
WR64가 적합합니다. 802.11ac 라디오 2개 중 하나를 승객용 AP로 배정하므로 백홀과 승객 접속을 한 대에서 동시에 운용할 수 있습니다.
WR54·WR64의 이더넷 포트를 용도별로 나눠 사용할 수 있습니까?
네, 기가비트 이더넷 4포트를 각각 분리하거나 계층 2 스위치로 묶을 수 있습니다. 카메라와 운행 단말기를 포트별로 나누면 트래픽 관리가 쉬워집니다.
WR64를 차량 전원에 직접 연결할 수 있습니까?
네, WR64는 9–36 VDC 입력과 점화 감지 기능을 지원하므로 차량 전원에 연결할 수 있습니다. 설치 전에 차량 전원 계통의 정격을 입력 범위와 대조하세요.
여러 차량의 장치는 어떻게 관리합니까?
웹 기반 Digi Remote Manager에서 장치와 대역폭을 한곳에서 관리하며, 제로 터치 구성도 지원합니다. 차량이 늘어도 설치 현장의 개별 설정 작업이 줄어듭니다.
