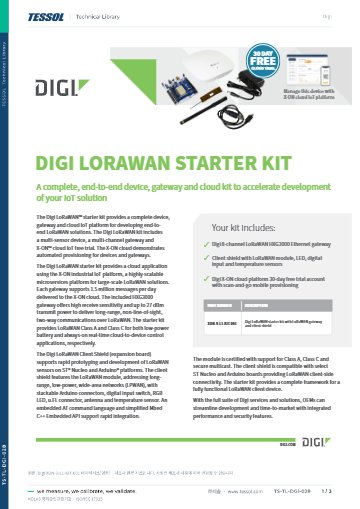

제품 자료
제품문의 구매하기

센서에서 클라우드까지 시험하는
LoRaWAN 스타터 키트

Digi LoRaWAN 스타터 키트 XON-9-L1-KIT-001

견적 받기

Digi 국내 정식 공급 파트너

Digi LoRaWAN 스타터 키트(XON-9-L1-KIT-001)는 8채널 HXG3000 이더넷 게이트웨이와 센서가 달린 LoRaWAN 클라이언트 실드, X-ON 클라우드 30일 체험 계정을 묶은 LoRaWAN 시작 키트(IoT 스타터 키트)입니다. 센서 데이터가 게이트웨이를 거쳐 클라우드에 도착하는 전 과정을 한 세트로 시험할 수 있습니다.

게이트웨이는 최대 27 dBm 송신 출력과 높은 수신 감도로 장거리 비가시선 양방향 통신을 처리합니다. 게이트웨이당 하루 150만 메시지를 X-ON 클라우드로 보낼 수 있어 시제품 규모를 넘는 시험에도 여유가 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

8채널

HXG3000 이더넷 게이트웨이

27 dBm

게이트웨이 최대 송신 출력

150만

게이트웨이당 하루 클라우드 전송 메시지

30일

X-ON 클라우드 무료 체험 계정

특징

LoRaWAN 시스템 전체를
한 세트로 시험

핵심 특징현장에서 달라지는 점
장거리 비가시선 양방향 통신건물이나 지형에 가려진 위치의 센서와도 데이터를 주고받을 수 있어 설치 위치를 시험해 볼 수 있는 범위가 넓어집니다.
Class A와 Class C 지원배터리 구동 Class A 장치와 상시 전원 Class C 장치를 키트 하나로 함께 시험할 수 있습니다.
X-ON 자동 프로비저닝클라우드가 장치와 게이트웨이를 자동으로 설정하고 모바일 스캔만으로 등록되므로 초기 설정 시간이 줄어듭니다.
Arduino·ST Nucleo 호환 실드적층형 Arduino 커넥터를 갖춰 일부 ST Nucleo와 Arduino 보드 위에 얹어 센서 장치를 바로 개발할 수 있습니다.
AT 명령과 Mbed C++ API내장 AT 명령 언어와 단순화된 Mbed C++ API 가운데 익숙한 방식을 골라 응용에 통합할 수 있습니다.
센서와 LED 내장온도 센서, 디지털 입력 스위치, RGB LED가 실드에 달려 있어 센서를 따로 준비하지 않아도 데이터 전송을 시험할 수 있습니다.

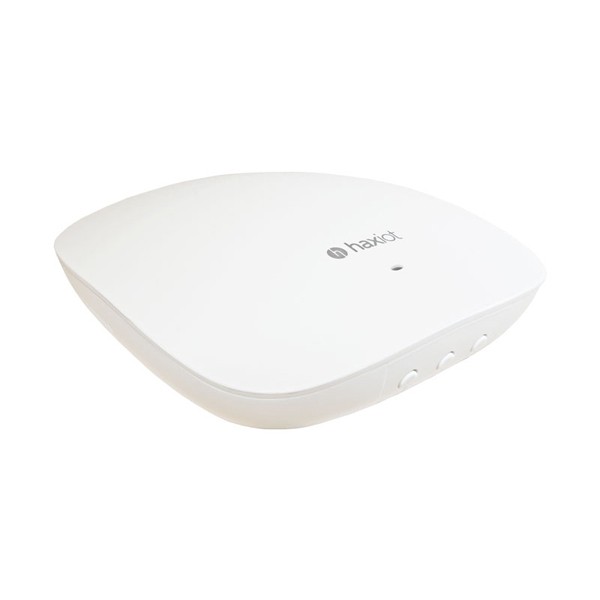

DIGI XON-9-L1-KIT-001 - 흰색 천장형 게이트웨이 외형
흰색 천장형 게이트웨이 외형

시스템 구성

HXG3000 게이트웨이에서
X-ON 클라우드까지

HXG3000 게이트웨이는 이더넷으로 인터넷에 연결되고, 8개 채널로 LoRaWAN 장치의 신호를 받아 X-ON 클라우드로 올립니다. 클라이언트 실드는 LoRaWAN 모듈과 온도 센서, 디지털 입력 스위치, LED를 갖춘 센서 노드로 동작하며, 안테나는 u.FL 커넥터에 연결합니다.

클라우드는 30일 무료 체험 계정이 함께 들어 있고, 모바일에서 스캔하면 장치가 등록됩니다. 체험 기간 이후의 운용 조건은 도입 전에 담당 엔지니어와 상의하세요.

클라이언트 실드의 센서와 커넥터

실드에는 LoRaWAN 모듈, LED, 디지털 입력 스위치, 온도 센서, RGB LED와 u.FL 커넥터, 안테나가 달려 있습니다. 적층형 Arduino 커넥터 덕분에 일부 ST Nucleo와 Arduino 보드 위에 그대로 쌓아 쓸 수 있습니다.

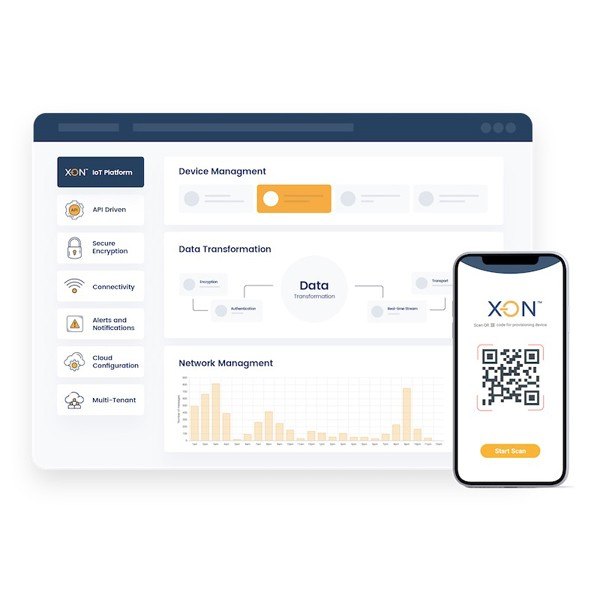

DIGI XON-9-L1-KIT-001 - IoT 플랫폼의 장치 관리 대시보드 화면
IoT 플랫폼의 장치 관리 대시보드 화면

클래스 선택

LoRaWAN Class A와 Class C
장치 구분

LoRaWAN Class A는 송신할 때만 수신 창을 여는 배터리 구동 장치용이고, Class C는 수신 대기를 계속 유지하는 상시 전원 장치용입니다. 키트의 모듈은 두 클래스와 보안 멀티캐스트를 지원하도록 인증되어 있습니다. 그래서 같은 실드로 두 방식의 지연과 전력 소비를 비교해 볼 수 있습니다.

사양

게이트웨이·실드·클라우드
키트 사양

항목사양
키트 파트 넘버XON-9-L1-KIT-001
게이트웨이HXG3000, 8채널 LoRaWAN 이더넷 게이트웨이
게이트웨이 수신높은 수신 감도
게이트웨이 최대 송신 출력27 dBm
클라우드 전송게이트웨이당 하루 150만 메시지
지원 클래스LoRaWAN Class A(배터리 구동), Class C(상시 전원)
클라이언트 실드 구성LoRaWAN 모듈, LED, 디지털 입력 스위치, 온도 센서, RGB LED, u.FL 커넥터, 안테나
실드 커넥터·호환적층형 Arduino 커넥터, 일부 ST Nucleo·Arduino 보드 호환
개발 환경내장 AT 명령 언어, Mbed C++ API
모듈 인증Class A, Class C, 보안 멀티캐스트 지원 모듈
클라우드Digi X-ON 클라우드 30일 무료 체험 계정, 스캔 후 바로 등록(자동 프로비저닝)

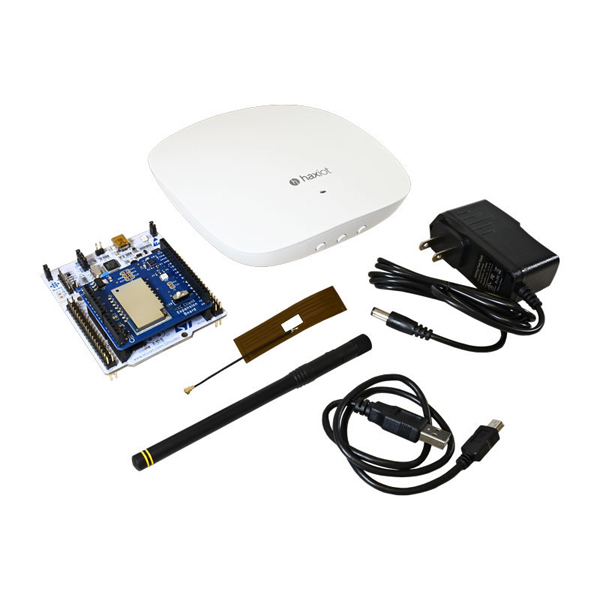

DIGI XON-9-L1-KIT-001 - 게이트웨이와 개발 보드, 안테나, 전원 어댑터 구성
게이트웨이와 개발 보드, 안테나, 전원 어댑터 구성

활용 분야

LoRaWAN 센서 시제품을
만드는 현장

  • LoRaWAN 센서 시제품 — 센서 데이터를 LoRaWAN으로 보내는 장치가 제대로 동작하는지 검증합니다.
  • 원격지 센서 연결 시험 — 멀리 떨어진 센서를 게이트웨이와 클라우드에 연결해 통신 범위를 확인합니다.
  • 개발 보드 연계 — Arduino와 ST Nucleo 보드 위에 실드를 얹어 센서 장치를 개발합니다.
  • 장치 클래스 비교 — 배터리 장치와 상시 전원 장치를 함께 시험해 전력과 지연 차이를 확인합니다.

선택 가이드

시험 목적에 맞는 LoRa 구성

이럴 때 (현장 조건)권장 구성선택 이유
센서부터 클라우드까지 한 세트로 시험한다면Digi LoRaWAN 스타터 키트게이트웨이, 센서 실드, X-ON 클라우드 체험 계정이 한 세트로 들어 있습니다.
LoRa 모듈을 USB 동글로 가볍게 시험한다면MultiTech xDot Micro 키트xDot 모듈이 장착된 USB 동글이라 노트북에서 바로 개발하고 통신 범위를 시험할 수 있습니다.
LoRa 게이트웨이를 따로 검토한다면MultiTech Conduit프로그래머블 LoRaWAN 게이트웨이라 현장 요구에 맞춰 게이트웨이만 별도로 구성할 수 있습니다.

구성·옵션

LoRaWAN 스타터 키트 구성품

구성품내용
HXG3000 게이트웨이8채널 LoRaWAN 이더넷 게이트웨이, 높은 수신 감도, 게이트웨이당 하루 150만 메시지를 X-ON 클라우드로 전송
클라이언트 실드LoRaWAN 모듈, LED, 디지털 입력 스위치, 온도 센서, RGB LED, u.FL 커넥터, 안테나
클라우드 계정Digi X-ON 클라우드 30일 무료 체험 계정, 스캔 후 바로 등록

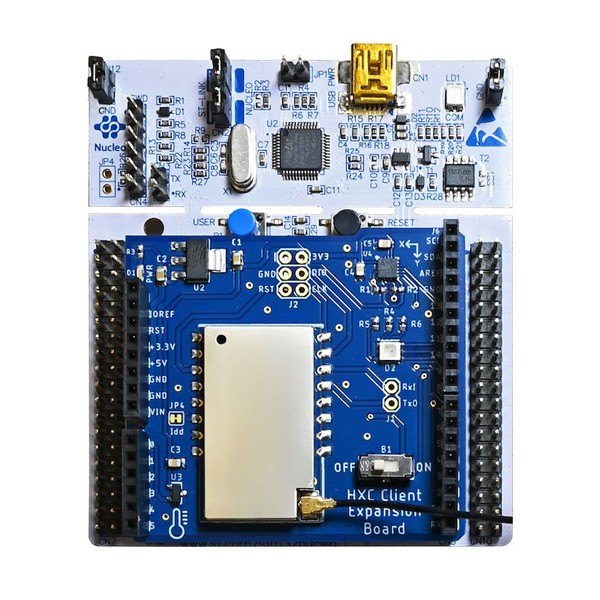

DIGI XON-9-L1-KIT-001 - 확장 보드가 결합된 개발 보드 상단
확장 보드가 결합된 개발 보드 상단
