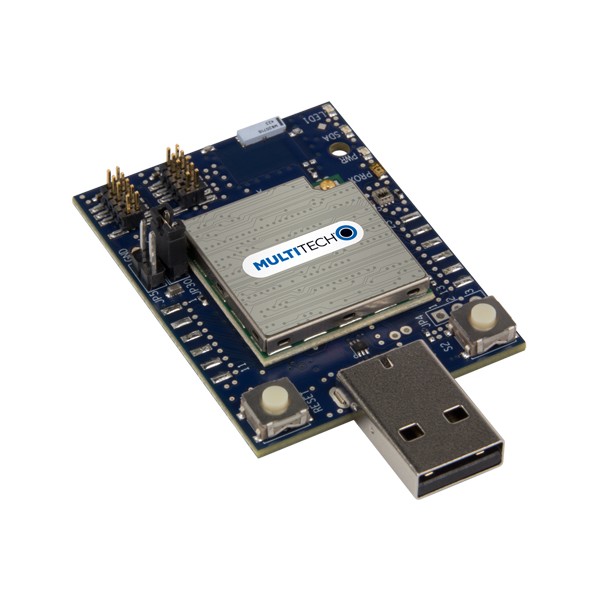

MultiTech LoRa USB 동글 xDot 개발자 키트

MODEL: MultiTech xDot® 마이크로 개발자 키트
브랜드: MultiTech

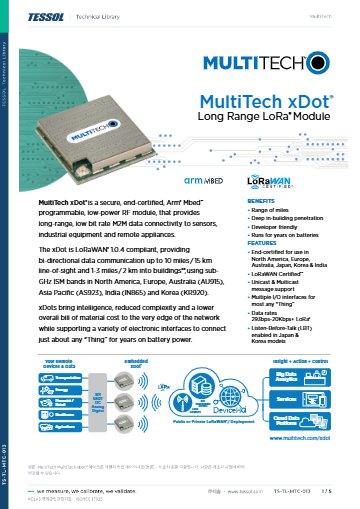

제품 자료: 데이터시트(영문)

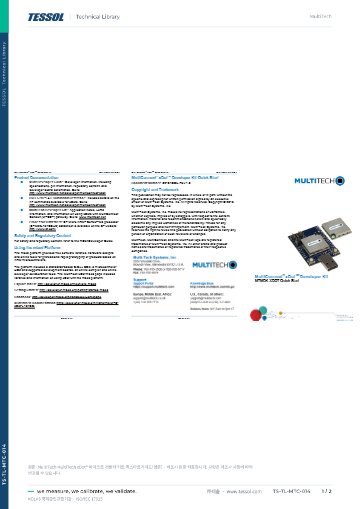

퀵스타트가이드(영문)

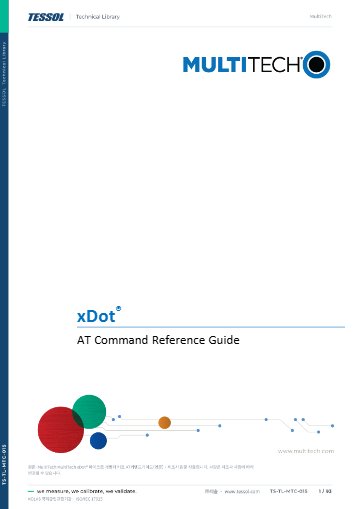

AT커맨드가이드(영문)

제품문의 구매하기

LoRa 도달 범위를 노트북에서
시험하는 xDot 개발자 키트

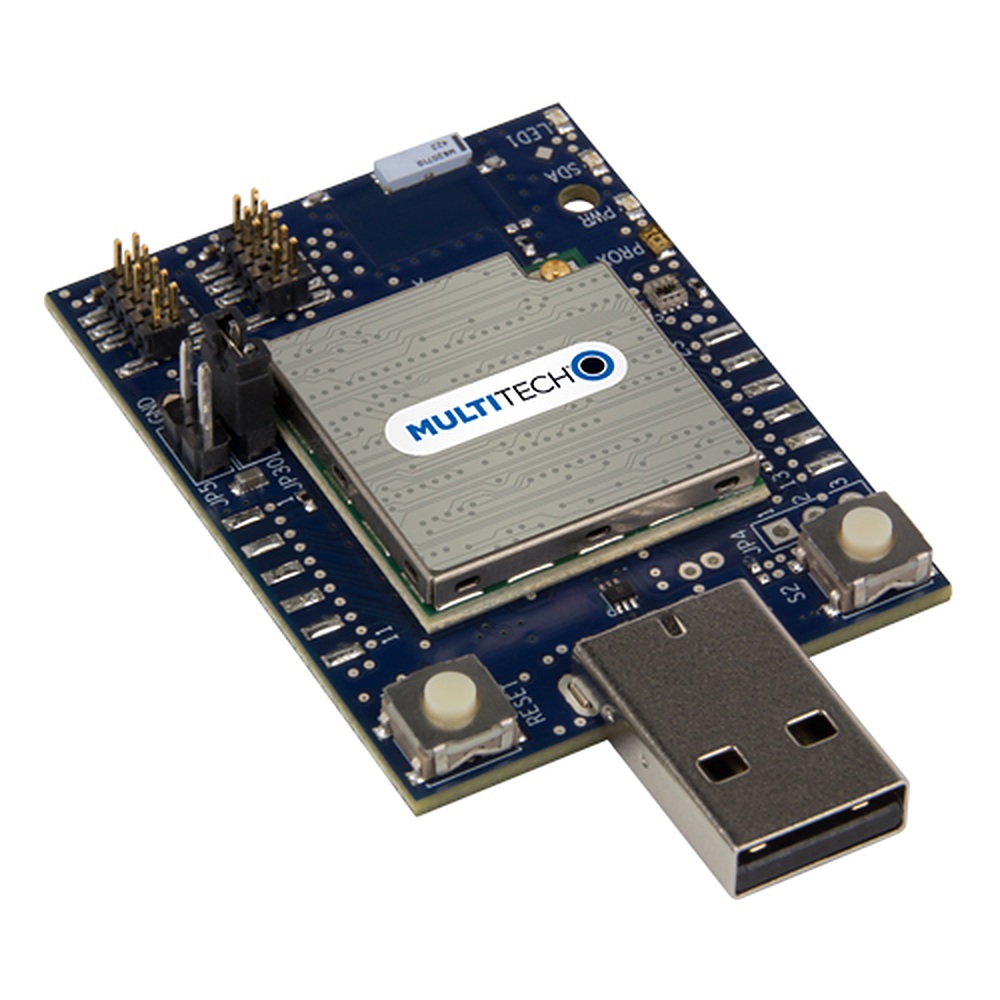

MultiTech xDot Micro 개발자 키트

견적 받기

MultiTech xDot Micro 개발자 키트는 xDot LoRa 모듈을 꽂은 USB 동글형 개발 보드(LoRa USB 동글)로, Arm Mbed 라이브러리 또는 AT 명령으로 LoRaWAN 장치를 개발하고 노트북에서 LoRa 네트워크의 도달 범위를 시험하는 개발자용 장비입니다.

모듈의 통신 거리는 가시거리 최대 15 km, 건물 내부 2 km이며 LoRaWAN 1.0.4 Class A와 Class C를 지원하므로, 현장에서 게이트웨이 커버리지를 확인한 뒤 같은 하드웨어로 응용 개발을 이어 갑니다. 지역마다 주파수 계획이 달라 7개 지역 모델로 나뉘며, (주)테솔이 국내에 공식 공급합니다.

USB 동글

개발 보드와 xDot 모듈 일체형

Arm Mbed

라이브러리 호환 플랫폼

7종

지역별 주파수 모델

-40~85 °C

모듈 작동 온도 범위

특징

개발과 범위 시험을
겸하는 동글

핵심 특징	현장에서 달라지는 점
xDot 모듈 일체형	개발 보드에 xDot 모듈과 내장 LoRa 안테나가 이미 장착되어 모듈 납땜 없이 바로 개발을 시작합니다.
Arm Mbed 호환	Mbed 라이브러리를 하드웨어에 바로 저장해 호출하므로 기존 Mbed 코드를 그대로 이식할 수 있습니다.
AT 명령 펌웨어	AT 명령으로도 제어하므로 호스트 MCU 없이 PC 터미널에서 LoRaWAN 동작을 시험할 수 있습니다.
양방향 통신과 보안 설계	LoRa 네트워크에서 데이터를 주고받으며, 보안 기능을 갖춘 구조라 보안 요건을 초기 단계부터 반영합니다.
건물 안 깊은 침투	건물 깊숙이 신호를 전달하는 LoRa 특성으로 지하와 실내 배치 시험에 알맞습니다.
휴대용 USB 동글	노트북에 꽂아 현장에서 범위 시험을 하고 돌아와 같은 장비로 개발을 이어 갑니다.

지역 모델

사용 지역에 맞는
모델 고르기

xDot Micro 키트는 지역 주파수 계획에 따라 북미, 호주, 유럽·영국, 아시아 태평양, 일본, 인도, 한국 일곱 가지로 나뉩니다. 모델마다 SKU가 다르므로 주문 시 사용 지역의 파트 넘버를 정확히 지정해야 하며, 한국 모델은 MTMDK-XDOT-KR1-A00(SKU 94558067LF)입니다.

최대 송신 출력은 유럽·인도 모델이 14 dBm, 나머지 지역 모델이 19 dBm이고 수신 감도는 유럽·인도 모델이 -137 dBm, 나머지가 -130 dBm입니다. 노드와 연동할 게이트웨이가 같은 지역의 주파수 계획을 사용하는지 먼저 확인하세요.

xDot Micro 키트의 구성

키트에는 개발 보드(USB 동글), xDot LoRa 모듈, 내장 LoRa 안테나, 빠른 시작 안내서가 들어 있습니다. 모듈 안테나는 U.FL 커넥터와 트레이스 안테나를 갖춘 -A00 구성입니다.

개발 환경

Mbed 라이브러리와
AT 명령 선택

Mbed 개발은 모듈의 STM32L151CCU6(Arm Cortex-M3, 최대 32 MHz) 위에서 이루어지며 플래시 256 KB 가운데 xDot 라이브러리를 올리면 136 KB, AT 펌웨어를 올리면 56 KB가 응용 영역으로 남습니다. 응용이 커질수록 Mbed와 AT 중 어느 방식이 메모리에 유리한지 먼저 계산해 보세요.

사용 방법

xDot Micro 키트
USB 동글 시험 순서

xDot Micro 개발자 키트는 xDot 모듈이 장착된 USB 동글로, PC 터미널에서 AT 명령으로 LoRaWAN 설정을 시험합니다. Arm Mbed 라이브러리로 응용을 만들 수도 있습니다.

소프트웨어·도구	하는 일
AT 명령 펌웨어	PC 터미널에서 가입 절차와 파라미터 시험
터미널 프로그램 (TeraTerm, PuTTY, Minicom)	시리얼 포트로 AT 명령 입력
Arm Mbed (MultiTech Mbed 팀 페이지)	xDot Advanced용 라이브러리와 테스트 케이스

처음 연결하는 순서

순서	할 일
1	동글형 개발 보드를 PC의 USB 포트에 연결합니다.
2	AT 명령용과 디버그용 시리얼 포트가 생기는지 확인하고 AT 명령용 포트를 엽니다.
3	터미널을 115,200 bps, 데이터 비트 8, 패리티 없음, 정지 비트 1, 흐름 제어 없음으로 엽니다.
4	AT를 입력해 OK 응답을 확인합니다.
5	게이트웨이와 같은 서브밴드와 키를 입력하고 AT&W로 저장한 뒤 AT+DI로 장치 ID를 읽습니다.

xDot AT 명령 예시

명령	하는 일
AT	통신 확인 (OK 응답)
AT+FSB=2	US/AU915 서브밴드 설정 (게이트웨이 채널과 일치해야 함)
AT+NJM=1	OTA 조인 모드 설정
AT+NK=0,App Key	16바이트 네트워크 키 설정
AT+NI=0,App EUI	8바이트 네트워크 ID 설정
AT&W	설정 저장

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

키트에는 AT 명령용과 디버그용 시리얼 포트가 따로 생깁니다. 입력에 반응이 없으면 디버그 포트를 열지 않았는지 확인하세요.

사양

키트 구성과
xDot 모듈 사양

항목	사양
키트 구성	개발 보드(USB 동글), xDot LoRa 모듈, 내장 LoRa 안테나, 빠른 시작 안내서
개발 플랫폼	Arm Mbed 호환, AT 명령 펌웨어
프로토콜	LoRaWAN 1.0.4, Class A · Class C
데이터 속도	293 bps ~ 20 kbps
채널 수	8
도달 거리	시야 확보 최대 15 km, 건물 내부 약 2 km
CPU	STMicro STM32L151CCU6, Arm Cortex-M3, 최대 32 MHz
플래시	256 KB (xDot 라이브러리 사용 시 136 KB, AT 펌웨어 사용 시 56 KB 사용 가능)
EEPROM	8 KB (6 KB 사용 가능)
SRAM	32 KB
백업 레지스터	128 바이트 (88 바이트 사용 가능)
인터페이스	디지털 I/O 최대 19개, 아날로그 입력 10개, DAC 출력 2개, I2C, SPI, 웨이크 핀, 리셋 핀, 풀 UART, 단순 UART(RX·TX), Mbed 프로그래밍 인터페이스
딥 슬립 전류	2 µA 미만
모듈 치수	23.6 × 23.6 × 3.51 mm
모듈 안테나 구성	-A00: U.FL 및 트레이스 안테나 / -A01: 트레이스 안테나
작동·보관 온도	-40~85 °C
작동·보관 습도	20~90 % RH (비응축)
신뢰성 시험	MIL-STD-810G(고온·저온·랜덤 진동), SAE J1455(낙하·진동), IEC 68-2-1(저온), IEC 68-2-2(건열)

지역 모델별 사양

파트 넘버	지역	최대 송신 출력	수신 감도
MTMDK-XDOT-NA1-A00	북미 915 MHz (US902-928)	19 dBm	-130 dBm
MTMDK-XDOT-AU1-A00	호주 AU915 (AU915-928)	19 dBm	-130 dBm
MTMDK-XDOT-EU1-A00	유럽 · 영국 868 MHz (EU863-870)	14 dBm	-137 dBm
MTMDK-XDOT-AS1-A00	AS923 아시아 태평양 (AS920-923)	19 dBm	-130 dBm
MTMDK-XDOT-JP1-A00	AS923 일본 (AS920-923)	19 dBm	-130 dBm
MTMDK-XDOT-EU1-IN1-A00	인도 IN865 MHz (IN865-867)	14 dBm	-137 dBm
MTMDK-XDOT-KR1-A00	한국 (SKU 94558067LF)	19 dBm	-130 dBm

활용 분야

LoRa 장치를 개발하고
시험하는 현장

LoRa 범위 시험 — 노트북에 동글을 꽂고 게이트웨이와의 도달 범위를 현장에서 측정합니다.
Arm Mbed 응용 개발 — Mbed 라이브러리로 LoRaWAN 장치 소프트웨어를 작성하고 실물에서 시험합니다.
산업용 IoT 시제품 — xDot 모듈과 같은 하드웨어로 센서 노드 시제품을 빠르게 검증합니다.
AT 명령 시험 — 호스트 없이 PC 터미널에서 가입·송신 절차와 파라미터를 확인합니다.

선택 가이드

모듈과 목적에 맞는
키트 선택

이럴 때 (현장 조건)	권장 키트	선택 이유
xDot 모듈이 장착된 USB 동글로 시작할 때	xDot Micro 키트	xDot 모듈과 내장 안테나가 동글에 포함되어 바로 개발을 시작합니다.
mDot 모듈을 꽂아 쓰는 동글이 필요할 때	mDot Micro 키트	개발 보드만 구성되며 mDot 모듈은 따로 준비해야 합니다.
LoRa 게이트웨이를 함께 검토할 때	MultiTech Conduit	프로그래머블 LoRaWAN 게이트웨이로 노드 시험의 수신 측을 구성합니다.

구성·옵션

키트 구성품

구성품	내용
개발 보드	USB 동글
LoRa 모듈	xDot LoRa 모듈
안테나	내장 LoRa 안테나
안내서	빠른 시작 안내서

xDot Micro 키트와 함께 보는
LoRa 제품

xDot Micro 키트에 LoRa 모듈이 이미 들어 있습니까?
네, xDot 모듈과 통합 LoRa 안테나가 동글에 장착되어 있습니다. 별도 모듈 구매 없이 노트북에 꽂아 바로 시험할 수 있습니다.
xDot Micro 키트의 한국 모델은 무엇입니까?
한국 모델은 MTMDK-XDOT-KR1-A00(SKU 94558067LF)입니다. 지역마다 주파수 계획이 다르므로 주문 때 사용 지역의 파트 넘버를 정확히 지정하세요.
xDot Micro 키트의 개발 환경은 무엇입니까?
Arm Mbed 라이브러리와 AT 명령 펌웨어를 사용합니다. 두 방식은 사용 가능한 플래시 용량이 다르므로 응용 규모에 맞춰 선택하세요.
xDot Micro 키트와 mDot 키트는 무엇이 다릅니까?
xDot Micro 키트는 xDot 모듈이 동글에 장착되어 있고, mDot Micro 키트는 개발 보드만 구성되어 mDot 모듈을 따로 꽂아야 합니다.
