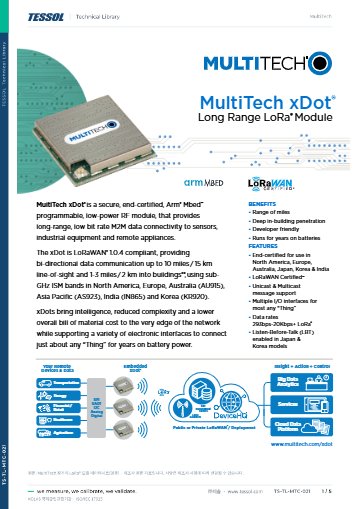

제품 자료: 데이터시트(영문)

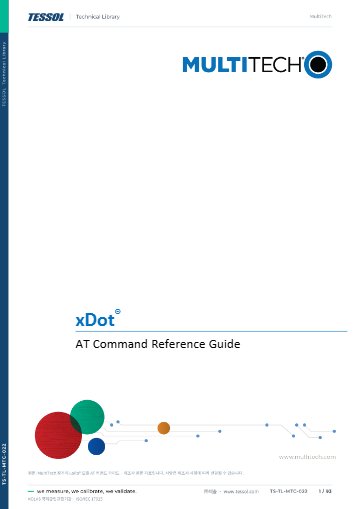

AT 커맨드 가이드

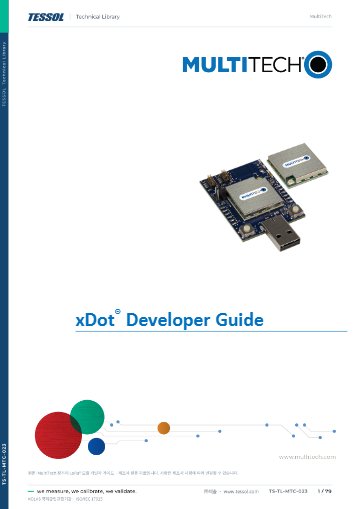

개발자 가이드

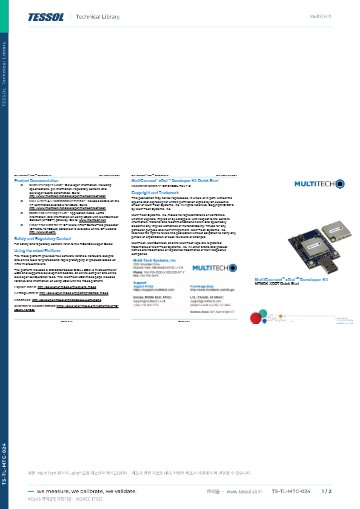

퀵스타터가이드(영문)

제품문의 구매하기

배터리 센서 노드를 만드는
소형 SMT LoRaWAN 모듈

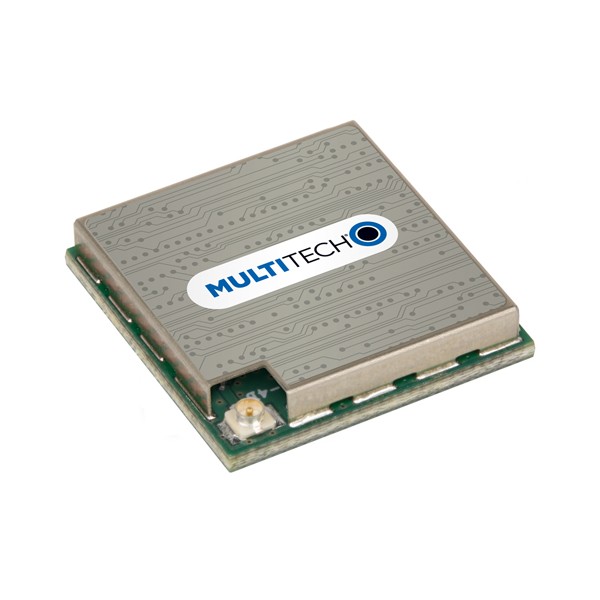

MultiTech xDot (MTXDOT) LoRaWAN 모듈

견적 받기

MultiTech xDot(MTXDOT)은 LoRaWAN 1.0.4 Class A·Class C를 지원하는 23.6×23.6 mm SMT 규격 저전력 LoRaWAN 모듈(Low-Power LoRaWAN Module)로, Arm Mbed 라이브러리나 AT 명령으로 제어해 배터리로 장기간 동작하는 센서 노드를 만듭니다.

딥 슬립 전류가 2 µA 미만이어서 배터리 노드의 대기 소모를 줄이고, 가시거리 최대 15 km(건물 내부는 약 2 km)에서 게이트웨이와 양방향으로 통신합니다. 유니캐스트와 멀티캐스트를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

LoRaWAN 1.0.4

Class A · Class C 지원

-130 dBm

북미·호주·아시아·일본·한국 계획 수신 감도

최대 15 km

가시거리 통신 거리

23.6 × 23.6 mm

SMT 모듈 크기

특징

저전력 노드와
제어 방식

핵심 특징	현장에서 달라지는 점
저전력 설계	배터리 전원으로 수년간 동작하도록 설계해 센서 노드의 배터리 교체 주기를 늘립니다.
딥 슬립 2 µA 미만	측정 주기 사이의 대기 전류가 매우 낮아 하루 수 회 보고하는 노드에 적합합니다.
유니캐스트·멀티캐스트	특정 기기 한 대 또는 여러 기기에 메시지를 한꺼번에 보내므로 펌웨어 업데이트 같은 작업 부담이 줄어듭니다.
Arm Mbed 프로그래밍	Mbed 라이브러리로 노드 동작을 직접 프로그래밍해 호스트 컨트롤러 없이 노드를 구성할 수 있습니다.
AT 명령 제어	AT 명령 펌웨어가 사전 탑재되어 있어 별도 프로그래밍 없이 호스트에서 제어할 수 있습니다.
다중 인터페이스	디지털 I/O 최대 19개와 아날로그 입력 10개로 센서를 직접 연결할 수 있습니다.

지역 모델

지역별 모델과
링크 버짓

xDot은 사용 지역의 주파수 계획에 따라 MTXDOT-AS1, AU1, EU1, EU1-IN1, JP1, KR1, NA1로 나뉘며 8채널을 사용합니다. 최대 송신 출력은 19 dBm 모델이 EiRP 36 dBm, 14 dBm 모델이 16 dBm입니다.

링크 버짓은 점대점 147 dB이고 점대다는 145 dB(EU 계열 151 dB)이며, 0 dBi 안테나 두 개를 기준으로 합니다. 통신 거리는 자유 공간 조건 기준의 값이므로 게이트웨이와의 거리와 데이터 양에 따라 달라집니다.

지역 계획에 맞춘 모델 선택

사용 지역의 주파수 계획에 해당하는 모델을 선택하고 안테나 옵션 -A00(U.FL과 트레이스)과 -A01(트레이스 전용) 중 기판 설계에 맞는 것을 고릅니다. JP1과 KR1 모델은 LBT가 적용됩니다.

메모리와 인터페이스

프로세서·메모리와
입출력 구성

프로세서는 ST STM32L151CCU6(Arm Cortex-M3, 최대 32 MHz)이며 플래시 256 KB 가운데 xDot 라이브러리 사용 시 136 KB, AT 펌웨어 사용 시 56 KB가 남습니다. EEPROM은 8 KB 중 6 KB, SRAM은 32 KB, 백업 레지스터는 128 byte 중 88 byte를 사용할 수 있습니다.

사용 방법

xDot 모듈
AT 명령 설정 순서

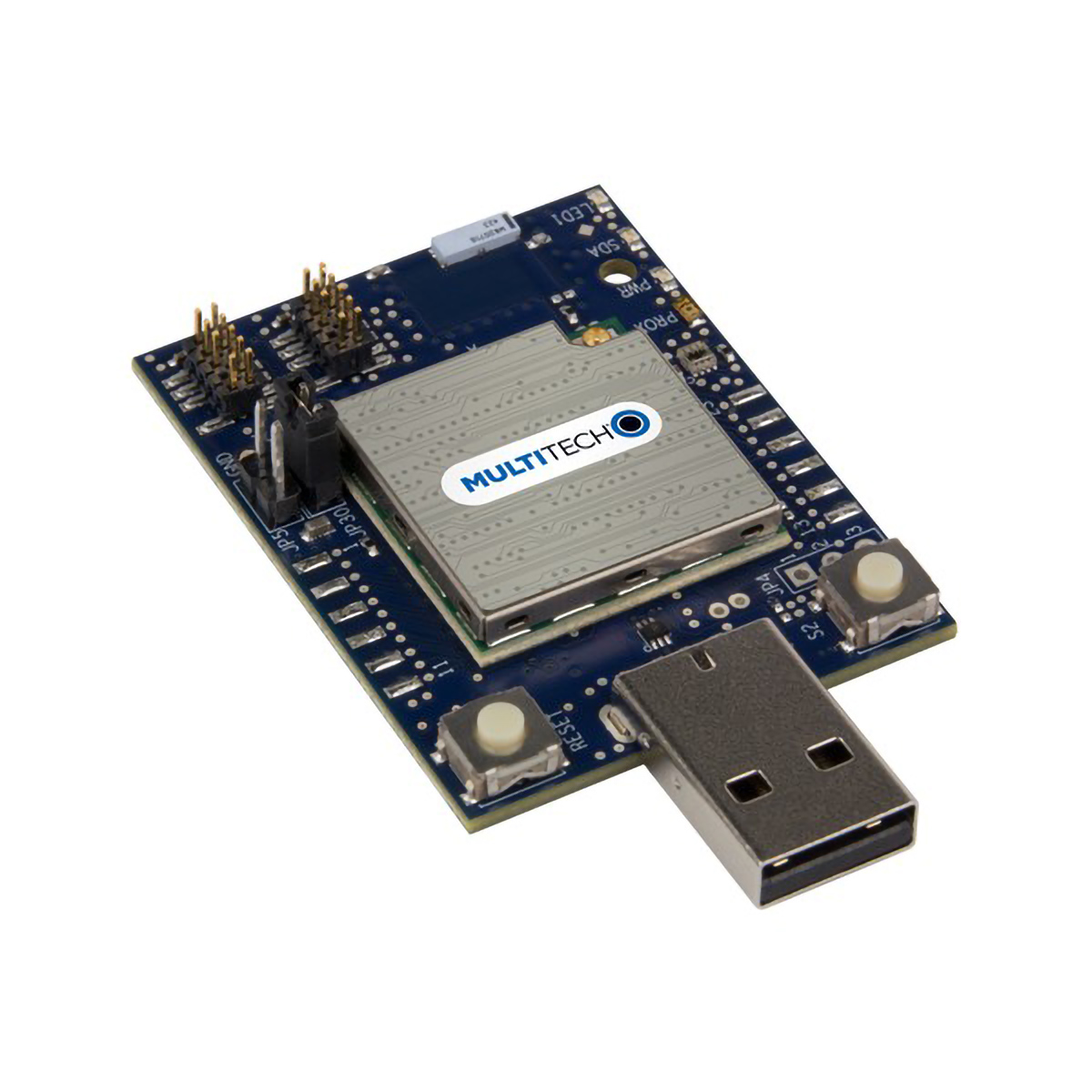

xDot에는 AT 명령 펌웨어가 사전 탑재되어 있어 호스트에서 시리얼로 AT 명령을 보내 LoRaWAN 네트워크 설정을 합니다. 개발 보드에 USB로 연결하면 PC 터미널에서 바로 시험할 수 있고, 자체 응용은 Arm Mbed로 작성합니다.

소프트웨어·도구	하는 일
AT 명령 펌웨어	네트워크 모드, 키, 서브밴드 설정과 저장
터미널 프로그램 (TeraTerm, PuTTY, Minicom)	AT 명령 입력과 응답 확인
xDot AT Command Reference Guide (S000768)	전체 명령 목록
Arm Mbed	xDot Advanced의 자체 응용 개발, xDot Developer Guide for Mbed (S000821)

처음 연결하는 순서

순서	할 일
1	개발 보드를 USB로 PC에 연결하면 AT 명령용과 디버그용 시리얼 포트 두 개가 생깁니다.
2	AT 명령용 포트를 골라 엽니다. 다른 포트는 디버그 메시지용입니다.
3	터미널을 115,200 bps, 데이터 비트 8, 패리티 없음, 정지 비트 1, 흐름 제어 없음으로 열고 AT를 입력해 OK 응답을 확인합니다.
4	네트워크 모드와 서브밴드, 키를 입력하고 AT&W로 저장합니다.
5	AT+DI로 장치 ID를 읽습니다.

xDot AT 명령 예시

명령	하는 일
AT	통신 확인 (OK 응답)
AT+PN=1	공용 네트워크 모드 설정 (값 0, 1, 2)
AT+FSB=2	US/AU915 서브밴드 설정 (게이트웨이 채널과 일치해야 함)
AT+NJM=1	OTA 조인 모드 설정
AT+NK=0,App Key	16바이트 네트워크 키 설정
AT+NI=0,App EUI	8바이트 네트워크 ID 설정

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

서브밴드는 게이트웨이의 채널 구성과 같아야 가입됩니다. 명령 예시의 값은 개발자 가이드의 예시이니 현장 게이트웨이 설정에 맞춰 바꾸세요.

사양

지역별 모델 비교와
공통 사양

모델	지역 · RF 계획	최대 송신 출력	수신 감도	최대 EiRP	링크 버짓 (점대다 / 점대점)	LBT
MTXDOT-AS1	아시아 태평양 · AS920-923	19 dBm	-130 dBm	36 dBm	145 dB / 147 dB	해당 없음
MTXDOT-AU1	호주 · AU915-928	19 dBm	-130 dBm	36 dBm	145 dB / 147 dB	해당 없음
MTXDOT-EU1	유럽 · EU863-870	14 dBm	-137 dBm	16 dBm	151 dB / 147 dB	해당 없음
MTXDOT-EU1-IN1	인도 · IN865-867	14 dBm	-137 dBm	16 dBm	151 dB / 147 dB	해당 없음
MTXDOT-JP1	일본 · AS920-923	19 dBm	-130 dBm	36 dBm	145 dB / 147 dB	LBT 적용
MTXDOT-KR1	KR920-923	19 dBm	-130 dBm	36 dBm	145 dB / 147 dB	LBT 적용
MTXDOT-NA1	북미 · US902-928	19 dBm	-130 dBm	36 dBm	145 dB / 147 dB	해당 없음

시리즈 공통 사양

항목	사양
프로토콜	LoRaWAN 1.0.4 호환, Class A · Class C, 8채널
LoRa 데이터 속도	293 bps ~ 20 Kbps
통신 거리	가시거리 최대 15 km · 건물 내부 1 ~ 3마일 (약 2 km)
프로세서	ST STM32L151CCU6, Arm Cortex-M3, 최대 32 MHz
플래시	256 KB (xDot 라이브러리 사용 시 136 KB 여유, AT 펌웨어 사용 시 56 KB 여유)
EEPROM	8 KB (6 KB 사용 가능)
SRAM	32 KB
백업 레지스터	128 byte (88 byte 사용 가능)
인터페이스	디지털 I/O 최대 19개, 아날로그 입력 10개, DAC 2개, I2C, SPI, 전체 UART 및 Mbed 단순 UART(RX·TX), 웨이크 핀, 리셋 핀, Mbed 프로그래밍 인터페이스
딥 슬립 전류	2 µA 미만
안테나	-A00 U.FL + 트레이스 · -A01 트레이스
크기	23.6 × 23.6 × 3.51 mm
동작 온도 · 보관 온도	-40 ~ +85 °C · -40 ~ +85 °C
상대 습도	20 ~ 90 %, 비응축
EMC 규격	EN 55022 Class B, EN 55024, CISPR 22:2008 (북미 FCC Part 15 Class B, ICES-003 추가)
품질 시험	MIL-STD-810G(고온·저온·랜덤 진동), SAE J1455(낙하·진동), IEC 68-2-1(저온), IEC 68-2-2(건열)

활용 분야

장거리 저전력
센서 현장

스마트 계량·검침 — 배터리 구동 계량기의 값을 장거리로 전송합니다.
산업용 센서 — 온도와 압력 값을 멀리 있는 게이트웨이로 전송합니다.
물류·자산 추적 — 떨어진 자산의 상태 데이터를 주기적으로 전송합니다.
환경 모니터링 — 넓은 지역에 흩어진 센서를 하나의 네트워크로 묶습니다.
원격 기기 관리 — 설치 현장 기기의 상태를 원격으로 수집합니다.

선택 가이드

용도에 맞는
LoRaWAN 제품 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
LoRaWAN으로 배터리 센서 노드를 만들 때	MultiTech xDot	딥 슬립 전류 2 µA 미만의 SMT 모듈입니다.
Modbus 장치를 LoRaWAN에 묶을 때	IEC-9-LR-O-PCA	Modbus RTU RS-485 센서를 직접 최대 32대 연결합니다.
863 ~ 870 MHz 대역의 XBee 모듈이 필요할 때	XBee SX 868	DigiMesh와 LBT를 갖춘 SMT 모듈입니다.

구성·옵션

파트 넘버와
개발 도구

구분	품목	비고
모듈 (1팩 또는 100팩)	MTXDOT-AS1-A00, AS1-A01, AU1-A00, AU1-A01, EU1-A00, EU1-A01, EU1-IN1-A00, JP1-A00, KR1-A00, NA1-A00, NA1-A01	지역·안테나 옵션별
개발자 키트	MTMDK-XDOT-AS1-A00, AU1-A00, EU1-A00, EU1-IN1-A00, JP1-A00, KR1-A00, NA1-A00	별매
액세서리	AN868-915A-1HRA (868 ~ 915 MHz RP-SMA 안테나, 3.0 dBi)	별매
액세서리	CARSMA-UFL (역방향 SMA-U.FL 동축 케이블)	별매

xDot과 함께 보는
무선 제품

xDot은 Mbed 프로그래밍 없이도 제어할 수 있습니까?
네, AT 명령으로 제어하므로 Mbed 프로그래밍 없이 사용할 수 있습니다. AT 펌웨어가 사전 탑재되어 있어 호스트 컨트롤러에서 명령만 보내면 됩니다.
xDot의 AT 명령 가이드와 개발 자료가 있습니까?
AT 커맨드 가이드와 개발자 가이드가 있습니다. 개발 키트 시작 가이드도 함께 참고하세요.
xDot 개발 키트도 있습니까?
지역별 개발자 키트가 있습니다. 구성·옵션 표의 MTMDK-XDOT 파트 넘버에서 사용 지역에 맞는 키트를 고르세요.
xDot 지역별 모델은 어떻게 구분합니까?
주파수 계획별로 구분합니다. 사양 표의 지역·RF 계획 열에서 해당 모델을 고르세요.
xDot의 LoRa 데이터 속도는 어느 범위입니까?
293 bps에서 20 Kbps까지입니다. 속도가 낮을수록 링크 버짓이 커져 통신 거리가 길어집니다.
