IEC-9-LR-O-PCA Digi XBee 지능형 엣지 컨트롤러

MODEL: IEC-9-LR-O-PCA
브랜드: DIGI

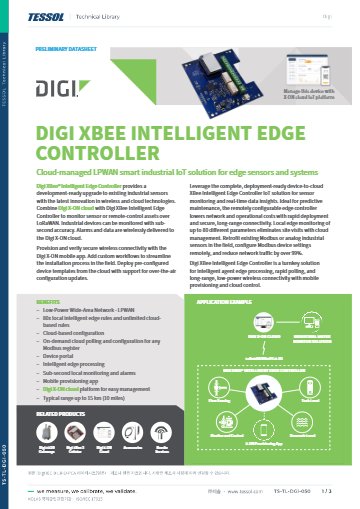

제품 자료: 데이터시트(영문)

제품문의 구매하기

Modbus 센서를 엣지 규칙으로
감시하는 LoRaWAN 컨트롤러

Digi IEC-9-LR-O-PCA XBee 인텔리전트 엣지 컨트롤러

견적 받기

Digi 국내 정식 공급 파트너

Digi IEC-9-LR-O-PCA는 Modbus RTU RS-485 센서와 4-20 mA 아날로그 입력을 LoRaWAN US915(902~928 MHz)로 연결하는 XBee 인텔리전트 엣지 컨트롤러(Intelligent Edge Controller) 보드입니다. 케이스 없는 회로 기판(PCA) 단품으로 공급됩니다.

로컬 엣지 규칙 80개가 1초 미만의 모니터링과 알람을 현장에서 처리하고, Modbus 레지스터는 필요할 때마다 주문형으로 폴링하므로 전송 트래픽이 줄어듭니다. 5~24 VDC 외부 전원이나 3.6 V 배터리로 동작하는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

US915

LoRaWAN 지역 설정

5 ~ 24 VDC

외부 전원 입력

80개

로컬 엣지 규칙

최대 32대

Modbus 센서 직접 연결

특징

로컬 엣지 규칙과
Digi X-ON 클라우드 관리

핵심 특징	현장에서 달라지는 점
Modbus 주문형 폴링	모든 Modbus 레지스터를 필요한 시점에 읽어 오므로 기존 센서와 계량기를 교체하지 않고 연결할 수 있습니다.
로컬 엣지 규칙	현장에서 규칙을 바로 실행하므로 클라우드를 거치는 지연 없이 알람이 발생합니다.
1초 미만 알람	로컬 모니터링과 알람을 1초 미만으로 처리해 펌프와 탱크의 이상을 빠르게 감지합니다.
Digi X-ON 클라우드	장치를 원격으로 구성하고 관리하므로 현장 방문 횟수가 줄어듭니다.
무선 구성 배포	클라우드에서 만든 장치 템플릿을 무선으로 배포해 여러 장치의 설정을 한 번에 맞출 수 있습니다.
트래픽 99% 이상 절감	필요한 값만 전송하는 방식으로 기존 방식보다 네트워크 트래픽을 99% 이상 줄입니다.

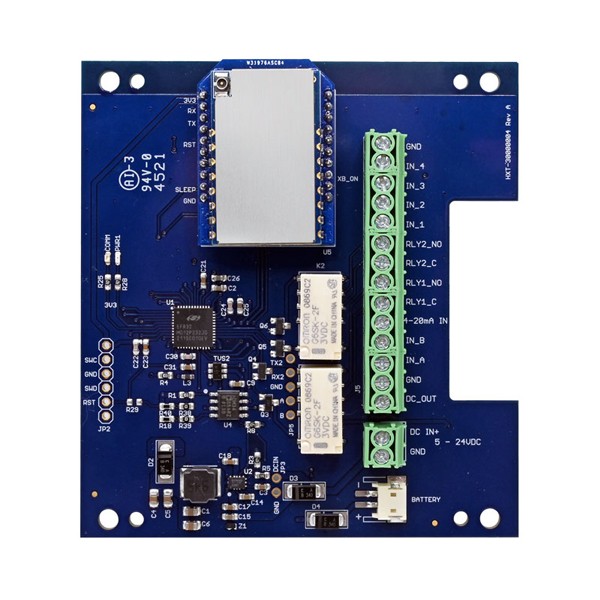

터미널 블록과 모듈이 장착된 파란색 컨트롤러 기판

센서 연결

Modbus RTU와
아날로그 입력 구성

RS-485 포트 하나로 Modbus RTU 장치를 직접 최대 32대 연결하며, Modbus RTU I/O 확장기를 사용하면 192대까지 늘어납니다. RS-485 포트와 함께 I2C 1개 또는 디지털 I/O 4개 가운데 하나를 골라 구성할 수 있습니다.

아날로그 입력은 4-20 mA 1개이며 입력 전압 범위 0~3.3 VDC, 12비트 A/D 변환입니다. 디지털 출력은 2 A(0~150 VDC, 0~240 VAC) 래칭 릴레이여서 펌프나 밸브 같은 부하를 원격으로 제어할 수 있습니다.

RS-485 센서 배선 구성

RS-485 버스에 Modbus 장치를 연결하고 보드의 아날로그 입력에는 4-20 mA 센서를 연결합니다. 장치 수가 32대를 넘으면 Modbus RTU I/O 확장기를 추가하세요.

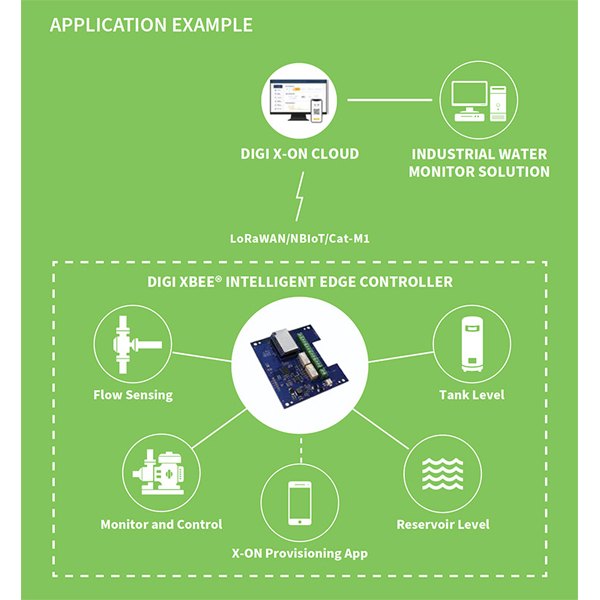

엣지 컨트롤러를 활용한 수위·유량 모니터링 구성도

전원 설계

외부 전원과
배터리 운용

외부 전원은 5~24 VDC이며 최대 입력은 30 V입니다. 배터리는 3.6 V 8 Ah Li-SOCl2(비충전식, 교체형)이고 하루 10개 메시지 기준 수명은 약 8년입니다.

배터리 소비 전류는 슬립 30 µA, 연속 8 mA, 송신 135 mA이며 자가 방전은 30 °C 보관 시 연 1% 미만입니다. 메시지 빈도가 늘면 수명이 줄어들므로 보고 주기를 먼저 정하세요.

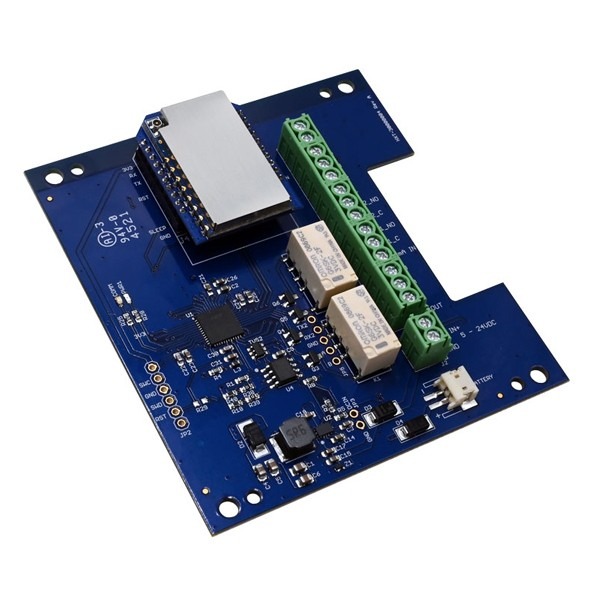

터미널 블록과 릴레이가 보이는 기판 상단

사용 방법

Digi IEC-9-LR-O-PCA
X-ON 프로비저닝과 Modbus 규칙 설정

IEC-9-LR-O-PCA는 Digi X-ON에서 QR 코드로 프로비저닝하고, X-ON의 Configuration > IEC 메뉴에서 Modbus RTU 폴링 규칙과 I/O 설정을 만든 뒤 USB 또는 무선으로 장치에 동기화합니다. LoRaWAN은 공장 설정된 US915 프로필로 OTAA 조인합니다.

소프트웨어·도구	하는 일
Digi X-ON 프로비저닝 도구	QR 코드 스캔으로 장치 등록, 연결 상태와 신호 세기 확인
X-ON Configuration 메뉴 (Configuration > IEC)	IO Config와 Modbus 규칙 작성
Sync (USB · OTA)	작성한 규칙을 장치에 반영

처음 연결하는 순서

순서	할 일
1	RS-485 버스에 Modbus 장치를, 아날로그 입력에 4-20 mA 센서를 연결하고 보드에 전원을 넣습니다.
2	X-ON 프로비저닝 도구에 로그인해 Start Scan을 누르고 IEC의 QR 코드를 스캔하세요.
3	설명과 애플리케이션을 지정하고 Provision을 누른 뒤 Device Connected와 신호 세기가 표시되는지 확인합니다.
4	Configuration > IEC의 IO Config에서 통신 속도와 데이터 비트·패리티·정지 비트를 Modbus 장치와 맞추세요.
5	Modbus 규칙에 Slave ID, 함수, 레지스터 주소와 개수, 폴링 간격을 입력합니다.
6	USB 또는 무선 Sync로 규칙을 장치에 반영하세요. 개별 무선 동기화는 globalconfig와 ioconfig 규칙을 먼저 보냅니다.

조인을 시도하는 동안에는 빨간 LED가 켜진 채 녹색 LED가 깜박이고, 조인이 끝나면 두 LED가 모두 켜진 상태로 바뀝니다. 프로비저닝이 실패하면 전원을 다시 넣고 Re-Provision을 선택하세요.

사양

LoRaWAN 엣지 컨트롤러
보드 상세 사양

항목	사양
제품 형태	케이스 없는 회로 보드(PCA) 단품
LoRaWAN 지역	US915 (902 ~ 928 MHz)
안테나 커넥터	U.FL
통신 거리	일반적으로 최대 15 km
외부 전원	5 ~ 24 VDC (최대 입력 30 V)
배터리	3.6 V 8 Ah Li-SOCl2, 비충전식, 교체형 (하루 10 메시지 기준 약 8년)
소비 전류 (배터리)	슬립 30 µA · 연속 8 mA · 송신 135 mA
배터리 자가 방전	연 1% 미만 (30 °C 보관 시)
센서 프로토콜	Modbus RTU RS-485, 직접 최대 32대 · I/O 확장기 사용 시 192대
센서 포트	RS-485 1개와 I2C 1개 또는 디지털 I/O 4개
아날로그 입력	4-20 mA 1개, 입력 전압 0 ~ 3.3 VDC, 12비트 A/D
디지털 입력 로직	Low 0 ~ 0.6 VDC · High 3.3 VDC
디지털 출력	래칭 릴레이, 2 A (0 ~ 150 VDC / 0 ~ 240 VAC)
엣지 연산	로컬 규칙 80개, 클라우드 규칙 무제한, 1초 미만 로컬 모니터링·알람
관리	Digi X-ON 클라우드, 로컬 USB-시리얼 CLI
동작 온도 · 보관 온도	-35 ~ 70 °C · -40 ~ 85 °C
상대 습도	90%
크기 · 무게	86.3 × 79.6 mm · 45 g
전자파 방출	FCC Part 15 Subpart B Class B, EN55022:2010/AC:2011 Class B, ICES-003 Issue 5:2012 Class B

활용 분야

원격 센서를 LoRaWAN으로
연결하는 현장

예측 유지 보수 — 설비의 상태 값을 원격으로 모아 이상 징후를 추적합니다.
펌프·탱크 감시 — 수위와 압력 값을 현장 밖에서 확인하고 알람을 받습니다.
에너지 계측 — Modbus 계량기 값을 무선으로 전송합니다.
설비 원격 제어 — 2 A 릴레이로 장비를 원격에서 켜고 끕니다.
기존 센서 현대화 — 4-20 mA 센서를 교체하지 않고 LoRaWAN에 연결합니다.

선택 가이드

센서 수와 실장 방식으로 고르는
LoRaWAN 제품

이럴 때 (현장 조건)	권장 모델	선택 이유
Modbus RS-485 센서를 여러 대 묶을 때	IEC-9-LR-O-PCA	RS-485로 직접 최대 32대, 확장기를 쓰면 192대까지 연결할 수 있습니다.
LoRaWAN 모듈을 PCB에 직접 넣을 때	MultiTech xDot	23.6 × 23.6 mm SMT 모듈이라 자체 기판에 직접 실장할 수 있습니다.
900 MHz 대역 DigiMesh 메시가 필요할 때	XBee SX 900	DigiMesh 메시와 점대다 구성으로 LoRaWAN과 다른 방식의 네트워크를 꾸릴 수 있습니다.

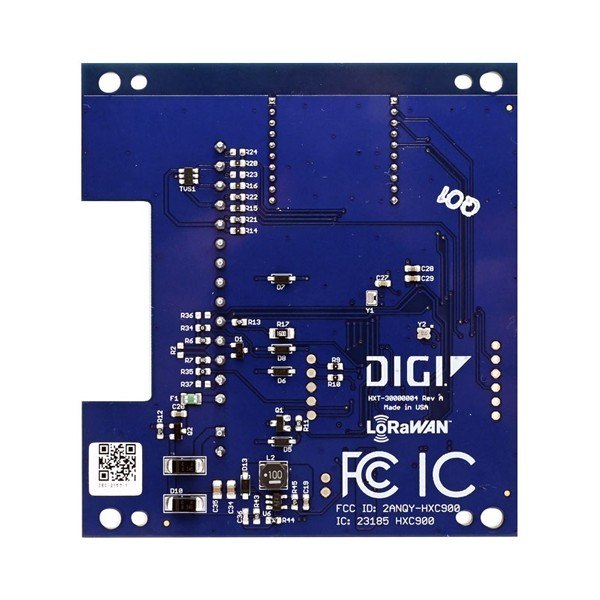

기판 후면의 인증 마크와 인쇄 문구

구성·옵션

보드 단품 구성

구분	내용
제품 형태	회로 보드(PCA) 단품, 케이스 없음
안테나 커넥터	U.FL
외부 전원	5 ~ 24 VDC
배터리 옵션	3.6 V 8 Ah Li-SOCl2, 교체형

엣지 컨트롤러와 함께 보는
무선 제품

IEC-9-LR-O-PCA에는 센서를 몇 대까지 연결할 수 있습니까?
직접 연결은 Modbus RTU RS-485로 최대 32대입니다. Modbus RTU I/O 확장기를 사용하면 192대까지 늘어납니다.
배터리로 운용할 수 있습니까?
네, 3.6 V 8 Ah 배터리로 동작합니다. 하루 10개 메시지 기준 약 8년이며 메시지 빈도가 늘면 수명이 줄어듭니다.
IEC-9-LR-O-PCA에 케이스가 포함됩니까?
포함되지 않습니다. 이 모델은 케이스 없는 회로 보드(PCA) 단품이므로 설치 환경에 맞는 케이스를 별도로 준비하세요.
LoRaWAN 지역 설정은 무엇입니까?
US915 지역 설정입니다. 902 ~ 928 MHz 대역을 사용합니다.
엣지 컨트롤러 설정은 어떻게 합니까?
Digi X-ON 클라우드에서 원격으로 설정하거나, 로컬 USB-시리얼 CLI로 설정할 수 있습니다.
