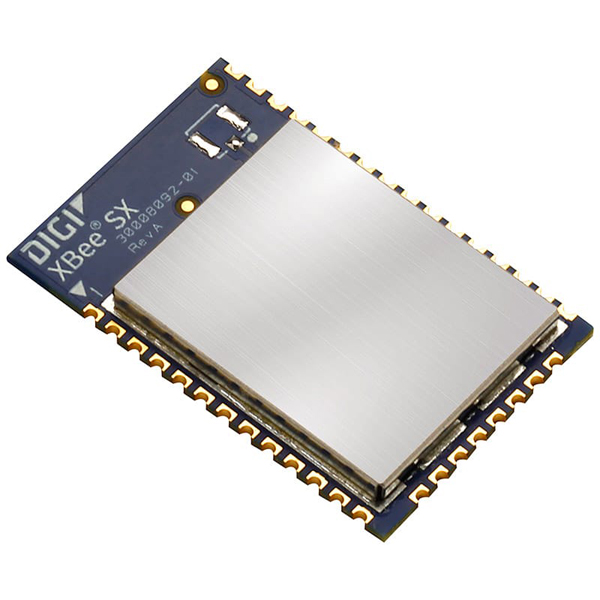

Digi XBee SX 900, SMT 타입

MODEL: 900MHz 무선 모듈
브랜드: DIGI

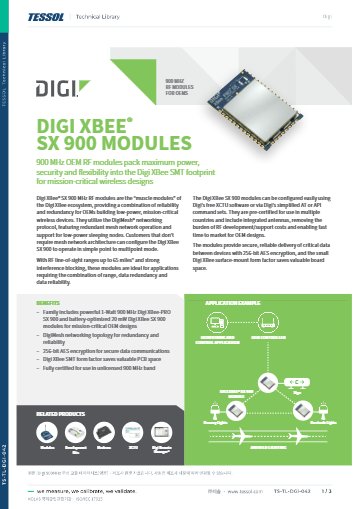

제품 자료: 데이터시트(영문)

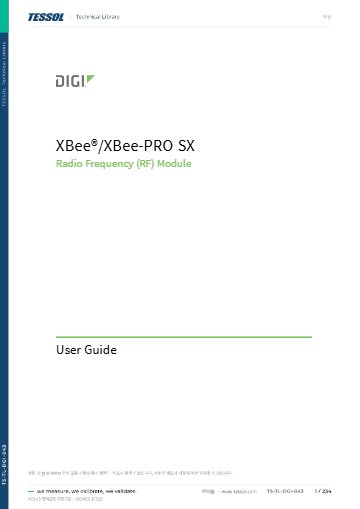

사용설명서(영문)

제품문의 구매하기

배터리 노드를 멀리 잇는
저전력 900 MHz SMT 모듈

Digi XBee SX 900 RF 모듈 (SMT)

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee SX 900은 902~928 MHz ISM 대역에서 DigiMesh 메시와 점대다 네트워크를 구성하는 SMT 규격 서브-GHz RF 모듈(Sub-1 GHz RF Module)입니다. 최대 13 dBm 출력과 -113 dBm 수신 감도로 센서와 계량 장치를 장거리 무선으로 연결합니다.

저속 모드의 가시거리는 최대 14.5 km(간섭이 적은 자유 공간 기준)이고, 수신 전류 40 mA와 슬립 전류 2.5 µA의 저전력 설계라 배터리 구동 노드를 더 오래 운용할 수 있습니다. 선택 사양인 256비트 AES 암호화까지 갖춘 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

902 ~ 928 MHz

ISM 사용 대역

13 dBm

소프트웨어 선택 최대 송신 출력

-113 dBm

저속 모드 수신 감도

256비트 AES

선택 암호화

특징

메시 네트워크와
저전력 운용

핵심 특징	현장에서 달라지는 점
DigiMesh 이중화	여러 경로로 데이터를 전달하므로 한 노드가 끊겨도 네트워크 전체의 통신이 이어집니다.
저전력 슬립 노드	슬립 노드를 메시에 함께 두어 배터리 구동 센서의 전력 소모를 줄입니다.
점대다 모드	메시가 필요 없는 현장은 점대다로 구성해 설정 단계를 줄일 수 있습니다.
SAW 필터	노이즈가 많은 RF 환경에서 인접 주파수의 간섭을 걸러 수신 성능을 유지합니다.
256비트 AES 암호화	ATKY 명령으로 암호화를 켜면 센서 데이터를 외부에서 읽지 못하게 보호합니다.
XCTU · XBee Studio 설정	AT·API 명령 세트와 설정 도구로 별도 프로그래밍 없이 통신 조건을 지정합니다.

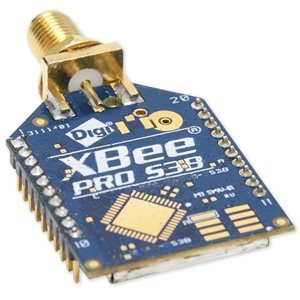

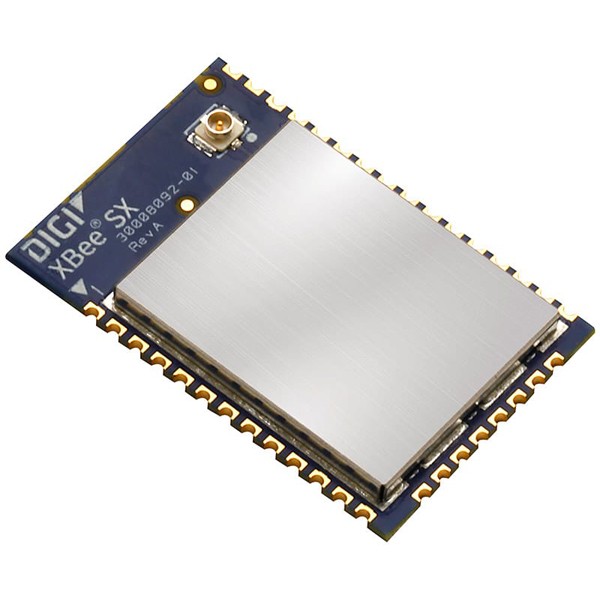

파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형

속도와 거리

데이터 속도별
감도와 통신 거리

RF 데이터 속도는 저속 10 kb/s, 중속 110 kb/s, 고속 250 kb/s이며 수신 감도는 각각 -113 dBm, -106 dBm, -103 dBm입니다. 속도를 높일수록 감도가 7 ~ 10 dB 낮아지므로 먼 거리 링크는 저속을 기본으로 설정하세요.

저속 모드의 최대 통신 거리는 시골 가시거리 14.5 km, 도심 가시거리 2.5 km, 실내 100 m입니다. 간섭이 적은 자유 공간을 기준으로 한 값이므로 건물과 지형, 안테나 높이에 따라 달라집니다.

통신 거리를 좌우하는 설치 조건

안테나는 가시거리를 확보할 수 있는 높은 위치에 세우고 주변 금속 구조물과 거리를 두세요. 통신 거리는 2.1 dBi 반파장 다이폴 안테나(A09-HSM-7)를 기준으로 산정하며, Yagi 안테나를 사용하면 방향성을 높일 수 있습니다.

전원 설계

공급 전압과
송수신 전류

공급 전압은 2.4 ~ 3.6 VDC(일반 3.3 V)이고 수신 전류는 40 mA입니다. 송신 전류는 13 dBm에서 55 mA, 10 dBm에서 45 mA, 0 dBm에서 35 mA이므로 출력을 낮추면 배터리 수명이 늘어납니다.

슬립 전류는 2.5 µA입니다. 센서 노드는 평소 슬립 상태로 두고 측정 주기에만 깨우는 방식으로 설계하세요.

사용 방법

XBee SX 900 서브-GHz 모듈
네트워크 ID와 출력 설정

XBee SX 900은 XCTU에서 설정하고, UART로 AT 명령이나 API 프레임을 받습니다. 같은 네트워크 ID로 맞춘 모듈끼리 통신하며, 출력(PL)과 RF 데이터 속도는 명령으로 정합니다.

소프트웨어·도구	하는 일
XCTU	설정 읽기·쓰기, Range Test로 링크 시험
AT 명령 모드	ID, PL, HP 같은 파라미터 변경
API 모드	호스트 MCU가 프레임으로 송수신

처음 연결하는 순서

순서	할 일

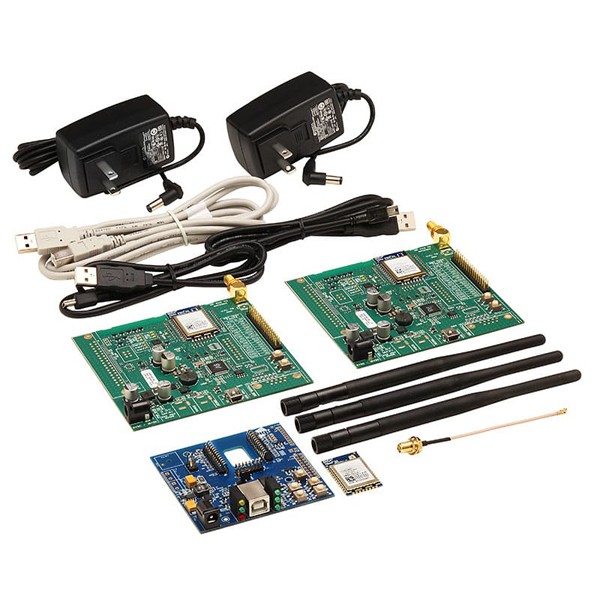

1	모듈을 SX 개발 보드에 장착하고 mini-USB 케이블로 PC에 연결합니다.
2	XCTU에서 모듈을 추가하고 기본 9600 b/s(BD=3)로 통신하는지 확인하세요.
3	통신할 모든 모듈의 네트워크 ID를 같은 값으로 맞춥니다.
4	링크 거리에 맞춰 출력 레벨(PL)과 RF 데이터 속도를 정하고 WR로 저장하세요.
5	XCTU의 Tools 메뉴에서 Range Test를 실행해 링크 품질을 확인합니다.

XBee SX 명령 모드 예시

명령	하는 일
+++	명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC	노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

출력 레벨(PL)을 낮추면 도달 거리가 크게 줄어듭니다. 출력을 바꾼 뒤에는 XCTU의 Range Test로 링크를 다시 확인하세요. XBee-PRO SX 개발 보드는 USB만으로 송신 전류를 공급할 수 없으므로 별도 전원을 연결합니다.

사양

XBee SX 900 MHz SMT 모듈
상세 사양

항목	사양
주파수	ISM 902 ~ 928 MHz (호주·뉴질랜드 915 ~ 928 MHz)
송신 출력 (소프트웨어 선택)	최대 13 dBm
채널	10개 호핑 시퀀스가 50개 주파수 공유
사용 가능 채널 주파수	저속·중속 101개 · 고속 50개
RF 데이터 속도	저속 10 kb/s · 중속 110 kb/s · 고속 250 kb/s
최대 데이터 처리량	고속 120 kb/s
수신 감도	저속 -113 dBm · 중속 -106 dBm · 고속 -103 dBm
수신 IF 선택도	저속 ±250 kHz 40 dB, ±500 kHz 50 dB · 중속 ±250 kHz 30 dB, ±500 kHz 40 dB · 고속 ±500 kHz 30 dB, ±1000 kHz 45 dB
수신 RF 선택도	900 MHz 미만과 930 MHz 초과에서 50 dB 초과
시골 가시거리 (저속)	최대 14.5 km
도심 가시거리 (저속)	최대 2.5 km
실내 통신 거리 (저속)	최대 100 m
변조 · 확산	GFSK · FHSS
네트워크 토폴로지 (소프트웨어 선택)	피어투피어(마스터/슬레이브 불필요), 점대점·점대다, 메시(DigiMesh)
암호화	256비트 AES CBC (선택, ATKY 명령으로 활성화)
공급 전압	2.4 ~ 3.6 VDC, 일반 3.3 V
수신 전류 (VCC = 3.3 V)	40 mA
송신 전류 (VCC = 3.3 V)	13 dBm 55 mA · 10 dBm 45 mA · 0 dBm 35 mA
슬립 전류 (VCC = 3.3 V)	2.5 µA
호스트 인터페이스 커넥터	캐스텔레이티드 SMT 패드 37개
안테나 커넥터	U.FL 또는 RF 패드
안테나 임피던스	50 Ω 불평형
안테나 포트 최대 입력 RF 레벨	6 dBm
크기 · 무게	3.38 × 2.21 × 1.29 cm · 3 g
동작 온도	-40 ~ 85 °C
규격	RoHS 대응, ISO 9001:2000 등록 표준 제조
국가별 승인 표기	미국 FCC ID MCQ-XBSX · 캐나다 IC 1846A-XBSX · 호주 RCM · 뉴질랜드 RSM · 브라질 Anatel · 멕시코 IFT

활용 분야

장거리 무선
데이터 수집 현장

스마트 팜 — 넓은 농지의 센서와 관수 장비를 메시로 묶어 상태를 수집합니다.
산업 설비 모니터링 — 흩어진 설비의 상태를 DigiMesh로 한곳에 수집합니다.
스마트 계량 — 건물 계량기의 검침 데이터를 중계합니다.
물류 자산 관리 — 창고와 야외 장비의 상태 정보를 전송합니다.
도시 인프라 — 가로등과 신호 장치의 상태를 원격으로 감시합니다.

선택 가이드

용도에 맞는
XBee 서브-GHz 모듈 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
863 ~ 870 MHz 대역의 SMT 모듈이 필요할 때	XBee SX 868	대역이 863 ~ 870 MHz이며 128비트 AES를 사용합니다.
24 dBm 출력과 스루홀 모듈이 필요할 때	XBee-PRO 900HP	최대 24 dBm 출력과 스루홀 규격을 갖췄습니다.
기존 XSC 링크와 호환이 필요할 때	XBee-PRO XSC (S3B)	기존 9XStream 라디오와 무선 호환됩니다.

구성·옵션

파트 넘버와
호환 안테나

파트 넘버	안테나	지역·방식
XB9X-DMUS-001	U.FL	북미 · DigiMesh, 점대다
XB9X-DMRS-001	RF 패드	북미 · DigiMesh, 점대다
XB9X-DMUS-021	U.FL	호주 · DigiMesh
XB9X-DMRS-021	RF 패드	호주 · DigiMesh
XB9X-DMUS-031	U.FL	뉴질랜드 · DigiMesh, 점대다
XB9X-DMRS-031	RF 패드	뉴질랜드 · DigiMesh, 점대다
XB9X-DMUS-011	U.FL	브라질 · DigiMesh
A09-Y8NF	N형 암 커넥터	Yagi 안테나 8.1 dBi (별매)
A09-Y11NF	N형 암 커넥터	Yagi 안테나 11.1 dBi (별매)
A09-HSM-7 · A09-HBSM-P5I	RPSMA 수 커넥터	반파장 다이폴 2.1 dBi (별매)
XBIB-C-SMT	USB-C	XBee 3 개발 보드, 표면 실장 소켓 (별매)

SX 900과 비교할
XBee RF 모듈

XBee SX 900의 송신 출력은 얼마입니까?
최대 13 dBm입니다. 출력은 소프트웨어로 정할 수 있으며, 낮출수록 송신 전류가 줄어 배터리 수명이 늘어납니다.
DigiMesh와 점대다 구성을 모두 지원합니까?
네, 모두 지원합니다. 토폴로지는 소프트웨어로 선택하며 피어투피어와 점대점 구성도 같은 모듈에서 설정합니다.
SX 900의 통신 거리는 어느 정도입니까?
저속 모드에서 시골 가시거리 최대 14.5 km입니다. 간섭이 적은 자유 공간 기준이라 건물과 지형이 있으면 짧아집니다.
데이터 암호화를 지원합니까?
네, 256비트 AES CBC 암호화를 선택 사양으로 지원하며 ATKY 명령으로 활성화합니다.
파트 넘버는 어떻게 선택합니까?
안테나 방식과 사용 지역으로 고릅니다. U.FL과 RF 패드 중 안테나 연결 방식을 정한 뒤 지역에 맞는 파트 넘버를 선택하세요.
