Digi XBee-PRO 900HP RF 모듈 (TH)

견적 받기

Digi 국내 정식 공급 파트너

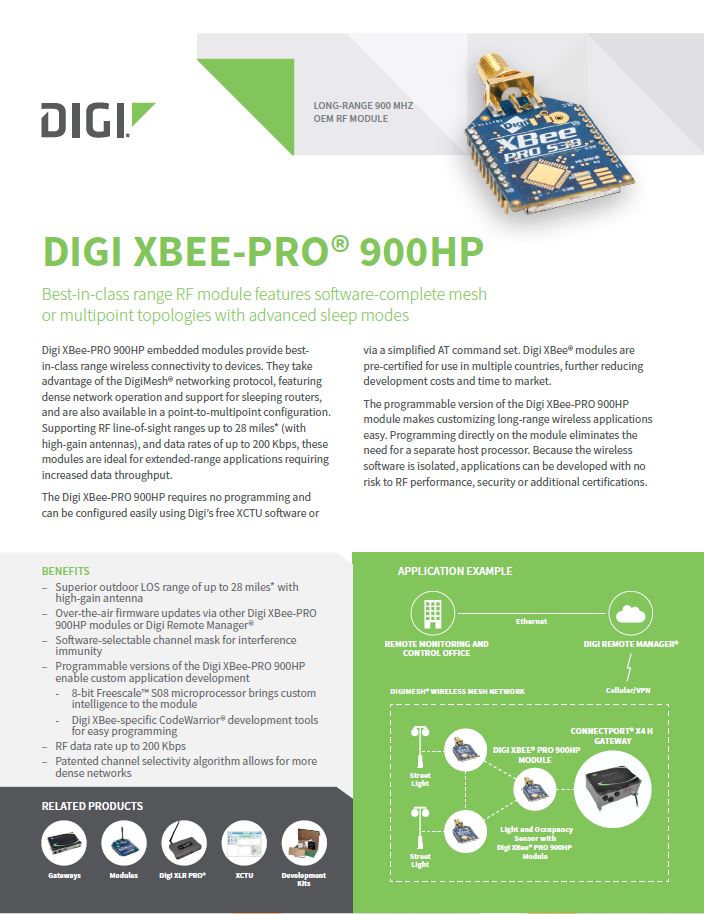

Digi XBee-PRO 900HP는 902~928 MHz 대역에서 최대 24 dBm(250 mW)을 출력하는 스루홀 규격 RF 모듈(Sub-1 GHz RF Module)입니다. DigiMesh 메시와 점대다 네트워크를 최대 200 Kbps 데이터 속도로 구성해 넓은 지역의 센서와 장비를 연결합니다.

고이득 안테나를 사용하면 가시거리가 최대 28마일(약 45 km)까지 늘어나고, 10 Kbps 모드에서는 -110 dBm 수신 감도로 약한 신호도 수신합니다. 슬립 라우터와 OTA 펌웨어 업데이트를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

24 dBm

소프트웨어 선택 최대 송신 출력

200 Kbps

최대 RF 데이터 속도

-110 dBm

10 Kbps 수신 감도

15개

디지털 I/O 최대 수

특징

24 dBm 고출력과
DigiMesh 네트워크

핵심 특징현장에서 달라지는 점
24 dBm 송신 출력출력을 소프트웨어로 고를 수 있어 먼 링크는 높이고 가까운 링크는 낮춰 전력을 아낍니다.
고이득 안테나 지원Yagi 안테나를 연결하면 가시거리가 최대 28마일까지 늘어 중계기 설치 수가 줄어듭니다.
200 Kbps 데이터 속도10 Kbps와 200 Kbps 중에서 선택해 거리가 중요한 링크와 처리량이 중요한 링크를 구분해 운용합니다.
채널 마스크간섭이 많은 주파수를 소프트웨어로 제외해 링크 품질을 유지합니다.
슬립 모드슬립 라우터, 핀 슬립, 주기적 슬립으로 배터리 구동 노드의 소모 전력을 줄입니다.
OTA 펌웨어 업데이트현장에 설치한 모듈의 펌웨어를 원격에서 갱신하므로 출장 점검이 줄어듭니다.

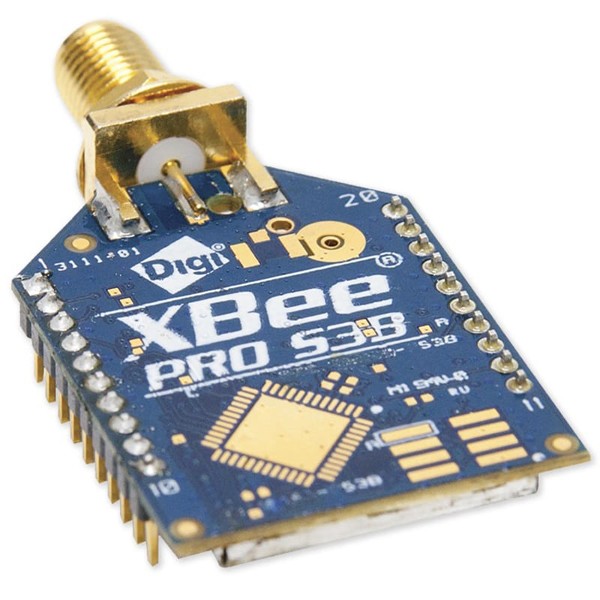

DIGI 900MHz 무선 모듈 - 파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형
파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형

속도와 거리

데이터 속도별
거리와 감도

10 Kbps 모드의 수신 감도는 -110 dBm이고 200 Kbps 모드는 -101 dBm입니다. 2.1 dBi 다이폴 안테나 기준 가시거리는 10 Kbps에서 최대 14 km, 200 Kbps에서 최대 6.5 km로 속도가 높을수록 거리가 짧아집니다.

실내·도심 통신 거리는 10 Kbps에서 최대 610 m, 200 Kbps에서 최대 305 m입니다. 모든 거리는 자유 공간과 간섭이 적은 조건의 값이므로 건물과 지형에 따라 달라집니다.

고이득 안테나로 늘리는 가시거리

고이득 안테나 기준 최대 28마일(약 45 km)은 가시거리가 확보된 실외 조건의 값입니다. Yagi 안테나(A09-Y8NF, A09-Y11NF)는 방향성이 있어 수신 지점을 향해 정확히 조준해야 합니다.

전원과 인터페이스

전원 설계와
호스트 인터페이스

공급 전압은 2.1 ~ 3.6 VDC이며 송신 전류 215 mA, 수신 전류 29 mA, 슬립 전류 2.5 µA입니다. 호스트 인터페이스는 UART(3 V)와 SPI이고 디지털 I/O 최대 15개, 10비트 ADC 4개, PWM 2개를 갖춥니다.

사용 방법

XBee-PRO 900HP 모듈
XCTU 검색과 AT 명령 설정

XBee-PRO 900HP(S3B)는 XCTU에서 검색해 설정하거나 시리얼 터미널의 AT 명령으로 매개변수를 바꿉니다. 네트워크 주소 지정에는 네트워크 ID(ID), 프리앰블 ID(HP), 64비트 주소를 사용합니다.

소프트웨어·도구하는 일
XCTUDiscover devices로 모듈 검색, 설정 읽기·쓰기
AT 명령 모드ID·HP·CM 등 매개변수 조회와 변경
OTA 펌웨어 업데이트무선으로 새 펌웨어 배포·검증·설치

처음 연결하는 순서

순서할 일
1모듈을 개발 보드에 꽂고 USB로 PC에 연결합니다.
2XCTU에서 Discover devices로 검색한 뒤 Add selected devices로 추가하세요. 기본 통신 속도는 9600 b/s(BD = 3)입니다.
3네트워크 구성에 맞게 네트워크 ID(ID)와 프리앰블 ID(HP)를 설정합니다.
4변경한 값은 WR로 저장하고 두 모듈 사이에서 데이터 수신을 확인합니다.

900HP AT 명령 예시

명령하는 일
+++앞뒤로 1초 이상 입력을 멈추면 명령 모드로 들어감 (응답 OK)
ATNIMy XBee,ACNI를 My XBee로 정하고 AC로 바로 적용 (끝에 캐리지 리턴)
ATWR변경한 설정을 리셋 후에도 유지되도록 저장
ATCN명령 모드 종료

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

XBee-PRO 900HP는 구형 XBee-PRO 900 모듈과 호환되지 않습니다. OTA 업데이트 전에는 WR로 설정을 저장해 두세요. 저장하지 않은 값과 경로 정보는 업데이트 후 사라지므로 DigiMesh 경로 검색이 다시 필요합니다.

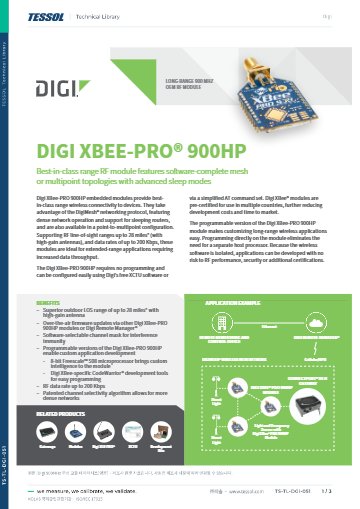

사양

XBee-PRO 900HP 24 dBm
상세 사양

항목사양
프로세서ADF7023 트랜시버, Cortex-M3 EFM32G230 @ 28 MHz
주파수 대역902 ~ 928 MHz, 소프트웨어로 채널 마스크 선택
안테나 옵션와이어, U.FL, RPSMA
송신 출력최대 24 dBm (250 mW), 소프트웨어 선택
RF 데이터 속도10 Kbps 또는 200 Kbps
수신 감도10 Kbps -110 dBm · 200 Kbps -101 dBm
가시거리 통신 거리 (2.1 dBi 다이폴)10 Kbps 최대 14 km · 200 Kbps 최대 6.5 km
고이득 안테나 가시거리최대 28마일 (약 45 km)
실내·도심 통신 거리10 Kbps 최대 610 m · 200 Kbps 최대 305 m
데이터 인터페이스UART(3 V), SPI
GPIO디지털 I/O 최대 15개, 10비트 ADC 4개, PWM 2개
네트워킹 토폴로지DigiMesh, 리피터, 점대점, 점대다, 피어투피어
확산 방식FHSS (소프트웨어 선택 채널)
공급 전압2.1 ~ 3.6 VDC
송신 전류215 mA
수신 전류29 mA
슬립 전류2.5 µA
슬립 모드슬립 라우터, 핀 슬립, 주기적 슬립
펌웨어 업데이트OTA 무선 업데이트
국가별 승인 표기미국 FCC MCQ-XB900HP · 캐나다 IC 1846A-XB900HP · 호주 C-Tick · 브라질 Anatel · 싱가포르 IDA

활용 분야

넓은 지역의
원격 데이터 수집

  • 농장·목장 — 넓은 들판에 흩어진 센서와 장비를 메시로 묶습니다.
  • 송배전 설비 — 떨어진 설비의 상태 값을 원격으로 전송합니다.
  • 광산·건설 현장 — 장비의 가동 상태를 멀리 있는 관제실로 전달합니다.
  • 도시 인프라 — 수위 센서와 가로등 데이터를 한곳에 모읍니다.
  • 원격 계측 — 떨어진 계측기의 값을 중앙으로 전송합니다.

선택 가이드

900HP와 비교하는 XBee
서브-GHz 모듈

이럴 때 (현장 조건)권장 모델선택 이유
DigiMesh 메시를 넓은 면적에 구성할 때XBee-PRO 900HP24 dBm 출력과 200 Kbps 데이터 속도로 넓은 면적의 메시를 구성합니다.

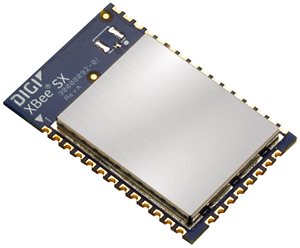

SMT 패드로 PCB에 올리는 모듈이 필요할 때XBee SX 900SMT 규격에 최대 13 dBm 출력이라 PCB에 직접 실장합니다.
모듈 대신 모뎀 형태가 필요할 때XBee-PRO 900HP RF 모뎀모듈과 같은 무선 사양을 모뎀 형태로 사용합니다.
기존 XSC 링크와 호환이 필요할 때XBee-PRO XSC9XStream 라디오와 무선 호환됩니다.

구성·옵션

지역별 파트 넘버와
안테나

지역방식·속도파트 넘버(안테나)
북미(미국·캐나다)DigiMesh · 200 KbpsXBP9B-DMWT-002(와이어), XBP9B-DMST-002(RPSMA), XBP9B-DMUT-002(U.FL)
북미(미국·캐나다)점대다 · 10 KbpsXBP9B-DPWT-001(와이어), XBP9B-DPST-001(RPSMA), XBP9B-DPUT-001(U.FL)
호주(920 MHz)DigiMesh · 200 KbpsXBP9B-DMWT-022, XBP9B-DMST-022, XBP9B-DMUT-022
호주(920 MHz)점대다 · 10 KbpsXBP9B-DPST-021, XBP9B-DPUT-021
브라질(905/920 MHz)DigiMesh · 200 Kbps / 점대다 · 10 KbpsXBP9B-DMWT-012, XBP9B-DMST-012, XBP9B-DMUT-012 / XBP9B-DPWT-011, XBP9B-DPST-011, XBP9B-DPUT-011
싱가포르(920 MHz)DigiMesh · 200 Kbps / 점대다 · 10 KbpsXBP9B-DMWT-042, XBP9B-DMST-042, XBP9B-DMUT-042 / XBP9B-DPST-041

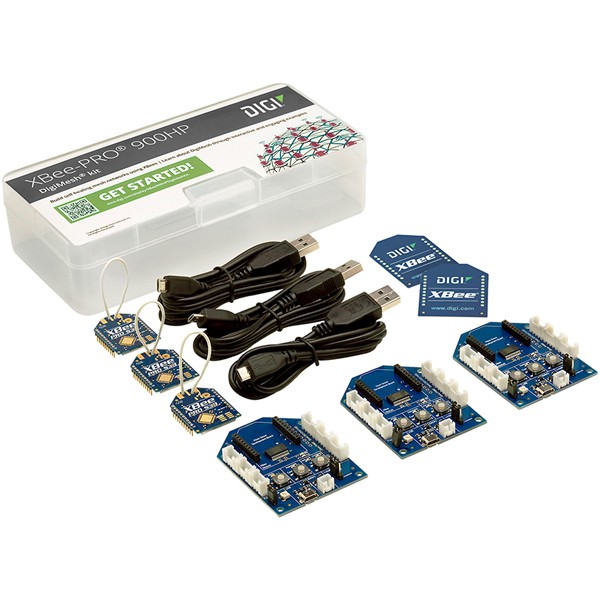

액세서리개발 보드 · 안테나76000956(Grove 커넥터 개발 보드), XBIB-CU-TH(XBee 3 USB-C 개발 보드), A09-HASM-775, A09-Y8NF, A09-Y11NF, A09-HSM-7, A09-HBSM-P5I (별매)

관련 제품

900HP 모듈과 함께 보는
XBee RF 제품
