Digi XBee-PRO® 900HP RF Modems Digi 900MHz 무선 모뎀

MODEL: Digi XBee-PRO® 900HP RF Modems
브랜드: DIGI

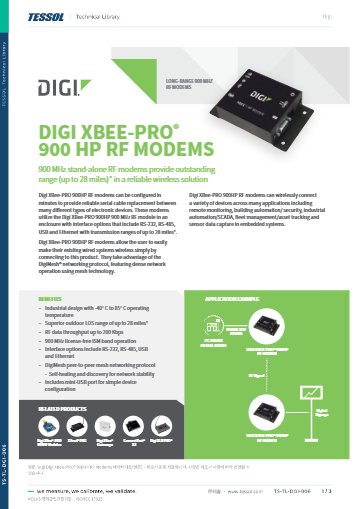

제품 자료: 데이터시트(영문)

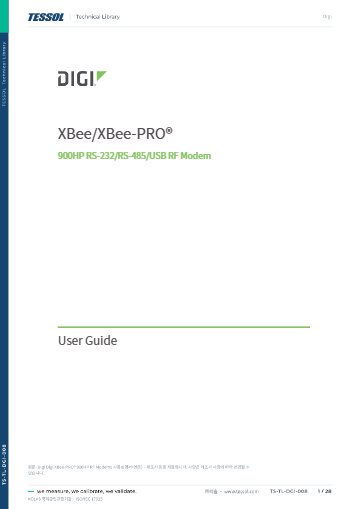

사용설명서(영문)

제품문의 구매하기

산업 현장의 시리얼 장비를
무선으로 잇는 900HP 모뎀

Digi XBee-PRO 900HP RF 모뎀 (XM-M92)

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee-PRO 900HP RF 모뎀(XM-M92, 900 MHz 독립형 산업용 RF 모뎀)은 XBee-PRO 900HP 모듈을 금속 케이스에 담은 제품입니다. RS-232·RS-485·USB 장비를 케이블 없이 연결하며, 저속 모드에서 실외 가시거리 최대 15.5 km를 지원합니다.

7~30 VDC 전원으로 -40~85 °C의 산업 환경에서 동작하며, 송신 출력은 소프트웨어로 최대 24 dBm(250 mW)까지 조정합니다. DigiMesh로 메시를 구성하는 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

24 dBm

최대 송신 출력 (250 mW)

7 ~ 30 VDC

전원 입력 범위

3가지

RS-232 · RS-485 · USB 포트

64개

선택 가능한 호핑 채널

특징

금속 케이스 독립형
900 MHz 모뎀

핵심 특징	현장에서 달라지는 점
금속 케이스 독립형	모듈 기판을 설계하지 않아도 시리얼·USB 장비에 연결하기만 하면 무선 링크가 구성됩니다.
원격 펌웨어 업데이트	다른 모뎀이나 Digi Remote Manager로 펌웨어를 갱신하므로 현장 방문 횟수가 줄어듭니다.
채널 마스크 설정	소프트웨어로 사용할 채널을 제한해 간섭이 있는 대역을 피합니다.
DigiMesh 메시	점대점부터 메시까지 한 모뎀으로 구성할 수 있어 설비가 늘어나도 대응합니다.
최대 200 Kbps	데이터량이 많은 장비는 200 Kbps, 거리가 우선이면 10 Kbps를 선택하세요.
-40 ~ 85 °C 산업용	옥외 함체와 공조가 없는 설비실에서도 동작 범위를 확보합니다.

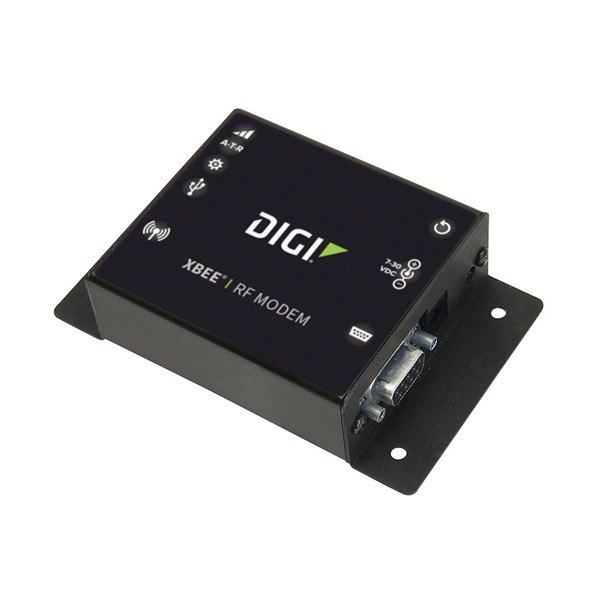

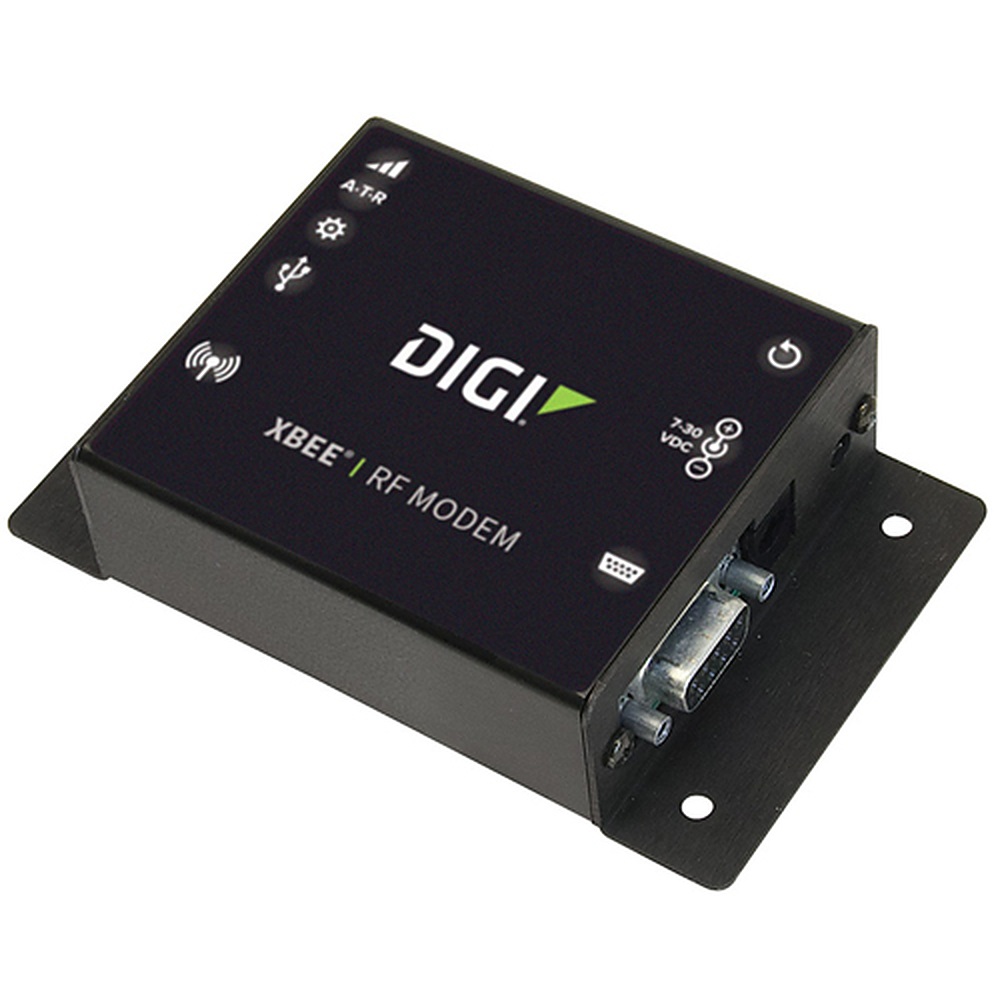

직렬 커넥터가 있는 XBee RF 모뎀 외형

링크 설계

속도에 따른
거리와 처리량

10 Kbps와 200 Kbps의 선택

2.1 dBi 다이폴 안테나 기준으로 10 Kbps는 실외 가시거리 15.5 km, 실내·도심 610 m이고 수신 감도는 -110 dBm입니다. 200 Kbps는 실외 6.5 km, 실내·도심 305 m, 감도 -101 dBm으로 거리는 줄어들지만, 점대다 구성의 실제 처리량은 최대 105.5 Kbps로 10 Kbps 설정의 8.8 Kbps보다 크게 늘어납니다.

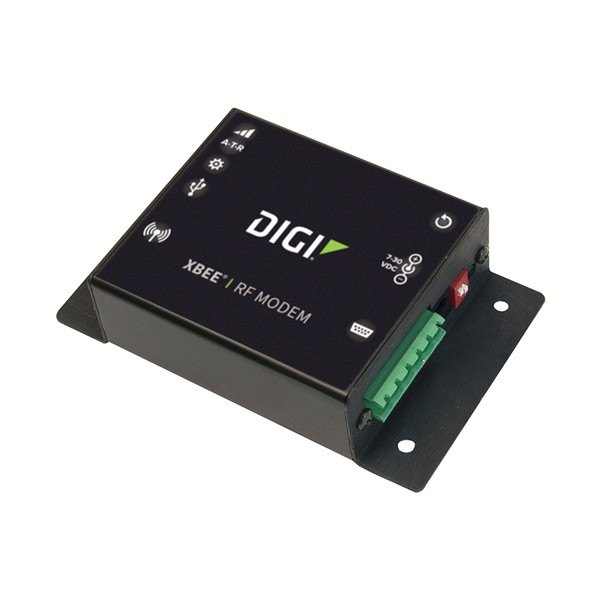

녹색 단자대가 있는 XBee RF 모뎀 측면

포트 선택

연결 장비별
모델 고르기

RS-232 장비에는 DB-9 암 커넥터의 2P 모델, RS-485/422 장비에는 스크류 단자의 4P 모델, USB 장비에는 USB Type B의 UP 모델을 선택하세요. 모든 모델에 설정용 USB mini-B 포트가 있어 별도 장비 없이 XCTU로 설정할 수 있습니다. 이더넷 장비를 연결하려면 별도 변환기를 검토하세요.

사용 방법

XBee-PRO 900HP RF 모뎀 (XM-M92)
USB 설정 포트와 XCTU 터미널

XBee-PRO 900HP RF 모뎀은 설정용 Mini-B USB 포트를 PC에 연결해 XCTU 터미널에서 AT 명령으로 설정합니다. USB 케이블을 빼면 RS-232, RS-485, USB 등 모델별 데이터 포트로 동작이 돌아갑니다.

소프트웨어·도구	하는 일
XCTU (Terminal)	설정용 USB COM 포트로 AT 명령 입력
설정용 Mini-B USB 포트	PC와 연결해 모뎀 설정
RS-485 DIP 스위치	1번 반이중, 2번 전이중 120 Ω 종단 선택
RSSI LED	LED 3개로 신호 여유(페이드 마진) 표시

처음 연결하는 순서

순서	할 일
1	모뎀에 7~30 VDC 전원을 연결합니다.
2	Mini-B USB 케이블로 PC에 연결하고 XCTU에서 USB COM 포트를 고르세요.
3	Terminal 탭에서 +++를 입력해 OK 응답을 확인합니다.
4	필요한 AT 명령을 입력하고 ATWR로 저장한 뒤 ATCN으로 명령 모드를 끝내세요.
5	USB 케이블을 분리하면 모뎀이 RS-485 등 본래 데이터 포트로 돌아갑니다.

RS-485 모델 설정 복원 예시

명령	하는 일
+++	명령 모드 진입 (응답 OK)
ATD77	D7을 7로 설정해 RS-485 송신 활성 신호 복원
ATWR	설정 저장
ATCN	명령 모드 종료

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

명령 모드에 들어가지 않는 원인은 대부분 통신 속도 불일치입니다. XCTU의 PC 설정 속도를 모뎀의 BD 값(기본 9600)과 맞추세요. RS-485 모델은 D7 값을 바꾸면 RS-485 통신이 멈춥니다.

사양

24 dBm 출력
900 MHz 모뎀 사양

항목	사양
주파수	902 – 928 MHz (900 MHz ISM), 주파수 호핑
송신 출력	최대 24 dBm (250 mW), 소프트웨어 선택
RF 데이터 속도 · 처리량	10 Kbps 또는 200 Kbps · 처리량 10 Kbps 최대 8.8 Kbps, 200 Kbps 최대 105.5 Kbps (점대다 구성)
수신 감도	10 Kbps: -110 dBm, 200 Kbps: -101 dBm
통신 거리 (2.1 dBi 다이폴, 200 Kbps)	실내 · 도심 최대 305 m (1000 ft), 실외 가시거리 최대 6.5 km (4 miles)
통신 거리 (2.1 dBi 다이폴, 10 Kbps)	실내 · 도심 최대 610 m (2000 ft), 실외 가시거리 최대 15.5 km (9 miles)
전원 · 전류	7 – 30 VDC, RX 60 mA, TX 140 mA (9 V)
동작 온도	-40 – 85 °C (산업용)
크기 · 무게	11.4 x 7 x 2.9 cm (4.5 x 2.75 x 1.125 in) · 150 g (5.25 oz)
형태	케이스형 독립 모뎀
네트워크 구성	점대점, 점대다, 메시, 피어투피어 (DigiMesh)
채널	64개 중 25개 선택, 8개 호핑 패턴 공유
프로토콜	독자 규격
커넥터	RPSMA (역극성 SMA)
데이터 연결	RS-232 DB-9 암, RS-485/422 스크류 단자, USB Type B, 설정용 USB mini-B
인증	FCC Part 15.247 (미국), IC (캐나다), C-TICK (호주), RoHS 준수

활용 분야

무선 시리얼 링크가
필요한 현장

원격 모니터링 — 떨어진 계측 장비의 값을 무선으로 수신합니다.
산업 자동화·SCADA — 제어 시스템과 현장 장비를 케이블 없이 연결합니다.
빌딩 자동화·보안 — 건물 설비와 보안 신호를 무선으로 전송합니다.
차량 관리·자산 추적 — 이동 장비의 데이터를 중앙으로 전송합니다.
센서 데이터 수집 — 임베디드 시스템의 센서 값을 수집합니다.

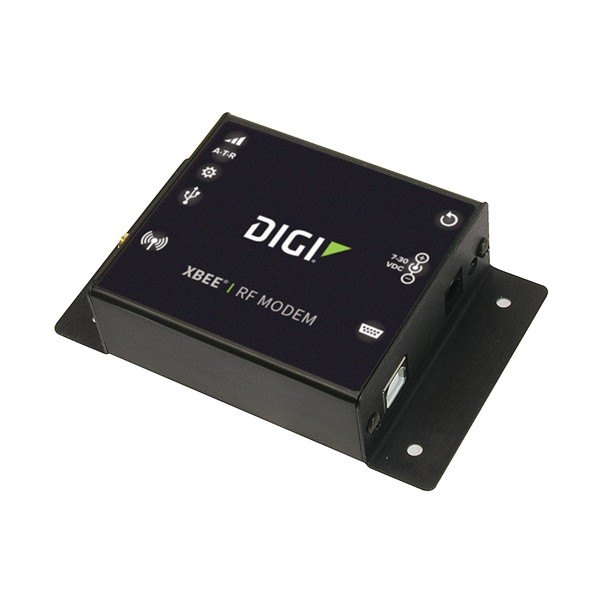

USB 포트와 브래킷이 보이는 XBee RF 모뎀

선택 가이드

RS-232·RS-485·USB
포트별 모델 선택

이럴 때 (연결 장비)	권장 모델	선택 이유
RS-232 장비를 무선으로 바꿀 때	XM-M92-2P-UA	DB-9 암 커넥터 모델이라 RS-232 케이블을 그대로 연결합니다.
RS-485 장비를 무선으로 바꿀 때	XM-M92-4P-UA	RS-485/422 스크류 단자 모델입니다.
USB 장비를 무선으로 바꿀 때	XM-M92-UP-UA	USB Type B 모델입니다.
1 W급 출력과 I/O 입력이 필요할 때	XBee SX RF 모뎀	최대 30 dBm 출력에 아날로그·디지털 I/O를 갖춘 모델이 있습니다.

구성·옵션

파트 넘버별
포트와 속도

파트 넘버	포트	비고
XM-M92-2P-UA	RS-232	200 Kbps, 액세서리 포함
XM-M92-4P-UA	RS-485	200 Kbps, 액세서리 포함
XM-M92-UP-UA	USB	200 Kbps, 액세서리 포함
XM-P91-UP-UA	USB	10 Kbps, 액세서리 포함
XM-M92-2P-AA · XM-M92-4P-AA	RS-232 · RS-485	200 Kbps, 호주
XM-P91-4P-AA · XM-P91-UP-AA	RS-485 · USB	10 Kbps, 호주

XM-M92 모뎀과
함께 보는 900 MHz 제품

XM-M92 모뎀의 연결 포트는 어떻게 고릅니까?
연결할 장비에 맞춰 RS-232는 2P, RS-485는 4P, USB는 UP 모델을 고릅니다. 모델마다 포트가 하나로 정해져 있으므로 구매 전에 장비의 인터페이스를 확인하세요.
900HP 모뎀은 모듈 제품과 무엇이 다릅니까?
케이스와 외부 커넥터를 갖춘 독립형이라 기판 설계 없이 시리얼 장비에 바로 연결합니다. 기판에 실장하는 용도는 XBee-PRO 900HP 모듈 제품을 검토하세요.
900HP 모뎀의 송신 출력은 얼마까지 올릴 수 있습니까?
최대 24 dBm(250 mW)이며 소프트웨어로 선택합니다. 거리와 간섭 조건에 따라 낮춰 운용할 수도 있습니다.
RF 모뎀 전원은 어떻게 공급합니까?
7~30 VDC를 입력하며 9 V 기준 수신 60 mA, 송신 140 mA를 소비합니다. 배터리나 태양광 전원을 사용할 때는 송신 전류를 기준으로 용량을 계산하세요.
