Digi 900MHz 무선 모뎀

Digi 900MHz 무선 모뎀

MODEL
Digi XBee SX RF Modems
브랜드
DIGI

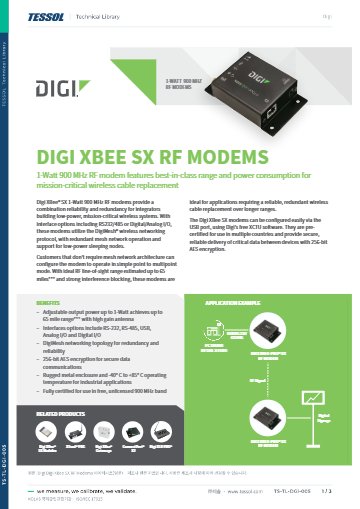

제품 자료
제품문의 구매하기

1 W 출력으로 멀리 잇는
산업용 900 MHz RF 모뎀

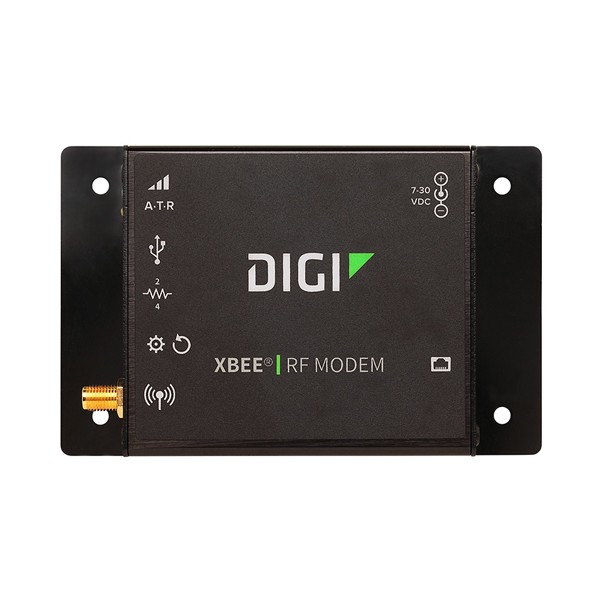

Digi XBee SX RF 모뎀 (XM-X9)

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee SX RF 모뎀(XM-X9, 900 MHz 독립형 산업용 RF 모뎀)은 최대 30 dBm(1 W) 출력의 금속 케이스형 모뎀입니다. 저속 모드에서 실외 가시거리 최대 105 km를 지원하며, RS232/485 모델과 아날로그·디지털 I/O 모델로 나뉩니다.

10·110·250 kbps 세 가지 RF 속도의 감도는 각각 -113·-106·-103 dBm이므로 현장 조건에 맞춰 속도와 거리를 고를 수 있고, 256비트 AES CBC 암호화도 선택해 적용할 수 있습니다. 이 모뎀은 (주)테솔이 국내에 공식 공급합니다.

30 dBm

최대 송신 출력

105 km

저속 모드 실외 가시거리

256비트 AES

선택 암호화 (CBC)

-40 ~ 85 °C

산업용 동작 온도

특징

장거리 링크와
I/O 입력 기능

핵심 특징현장에서 달라지는 점
DigiMesh 메시경로가 이중화되어 한 노드가 막혀도 링크가 유지됩니다.
RS232/485와 아날로그·디지털 I/O 모델시리얼 장비 연결과 센서 신호 직접 입력 중 필요한 쪽만 골라 구성할 수 있습니다.
0~10 VDC, 4~20 mA 입력산업용 변환기 신호를 별도 변환 장치 없이 받아 원격 감시 지점을 늘립니다.
256비트 AES CBC중요 설비의 무선 구간 데이터를 암호화합니다.
멀티포인트 모드메시가 필요 없는 구성은 멀티포인트로 단순하게 운용할 수 있습니다.
XCTU 설정USB mini-B 포트로 무료 XCTU에서 구성하므로 별도 도구가 필요 없습니다.

I/O 설계

아날로그·디지털 입력의
전기 한계

신호 연결 전 확인할 수치

아날로그 입력은 단일 종단 0~10 VDC, 전류 루프 4~20 mA, 차동 ±4 V를 받으며 분해능 10비트, 정확도 0.5 %(25 °C)입니다. 디지털 입력의 상승 임계는 2.5 V, 하강 임계는 1 V입니다. 디지털 출력은 오픈 컬렉터로 최대 싱크 전류 200 mA, 외부 풀업 최대 31 V까지 지원하므로 릴레이 코일에 바로 연결하기 전에 정격을 대조하세요.

모델 구성

시리얼용과 I/O용
모델 구분

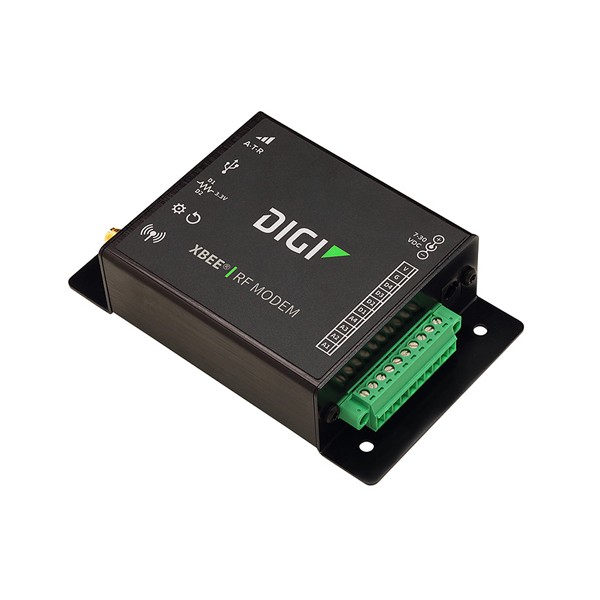

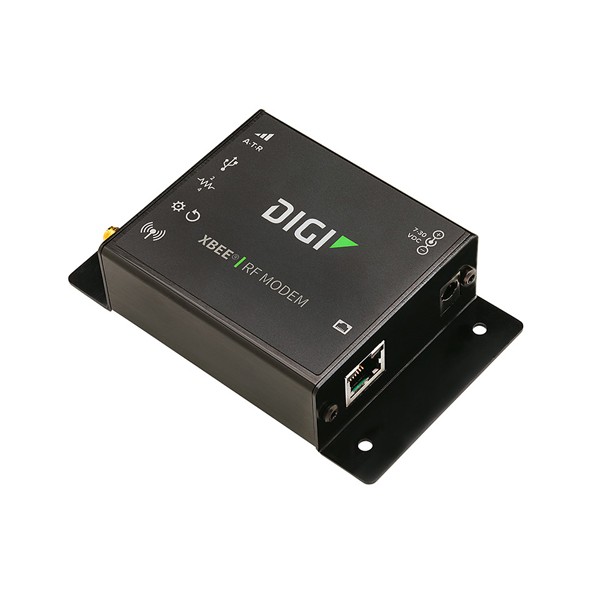

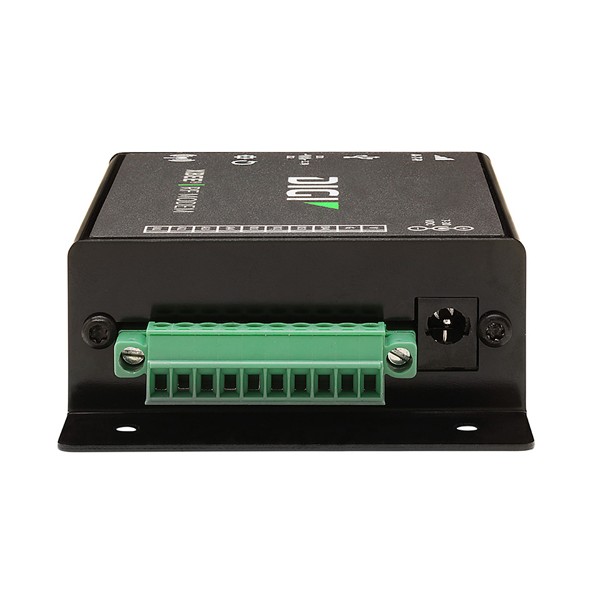

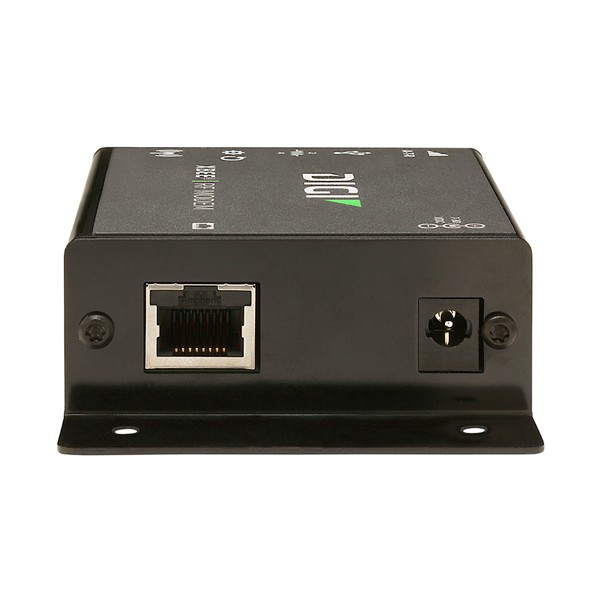

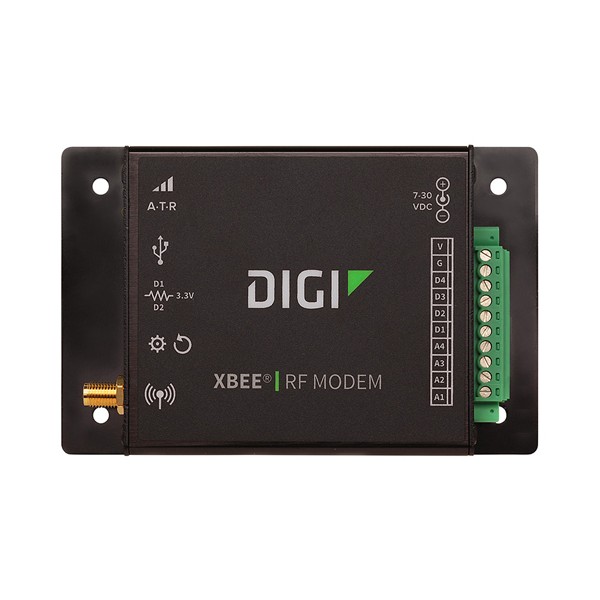

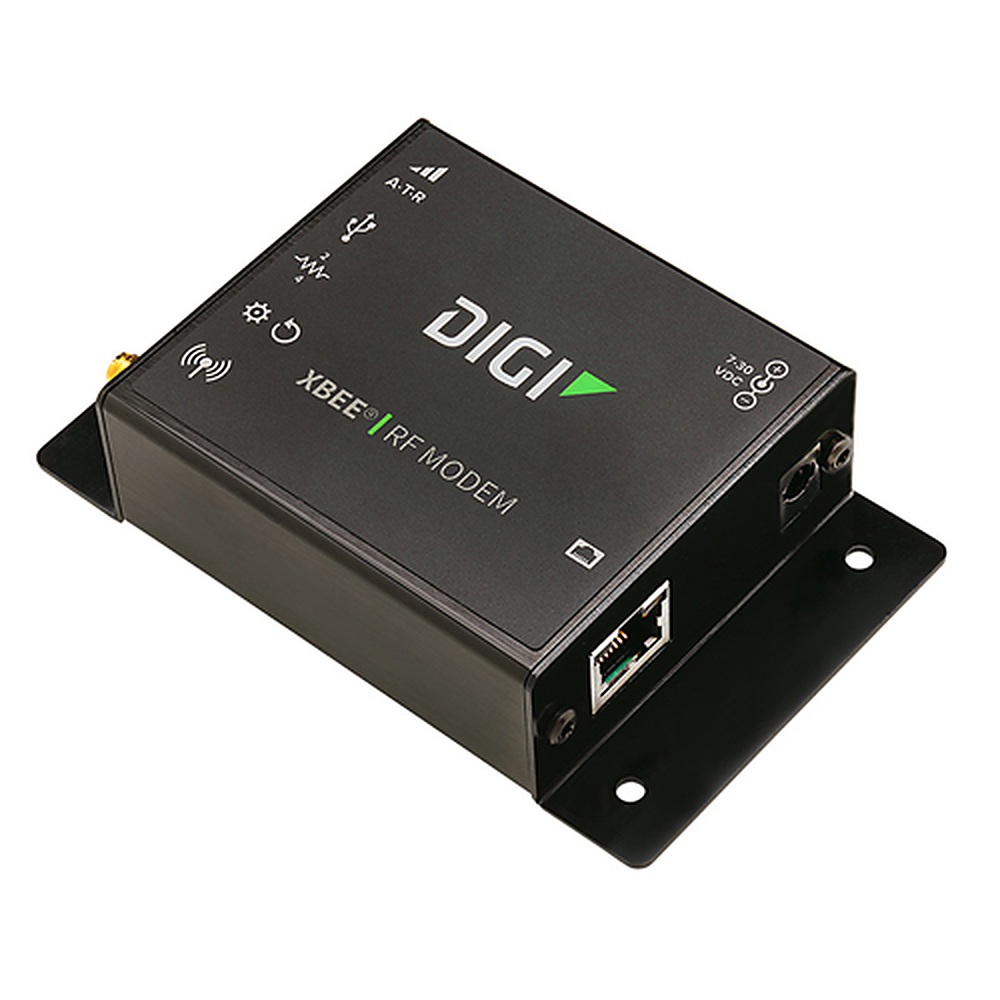

XM-X9-3P-U는 RJ-45 커넥터로 RS232/485 시리얼 장비를 연결하는 북미용 모델이고, XM-X9-5P-U는 10핀 스크류 단자로 디지털 4개, 아날로그 4개 입출력과 GND, 12 VDC 출력을 받는 모델입니다. 3P 모델은 전원 어댑터가 별도이므로 12 V 전원과 케이블, 안테나는 액세서리 세트 76000980으로 함께 준비하세요.

사용 방법

XBee SX RF 모뎀 XM-X9

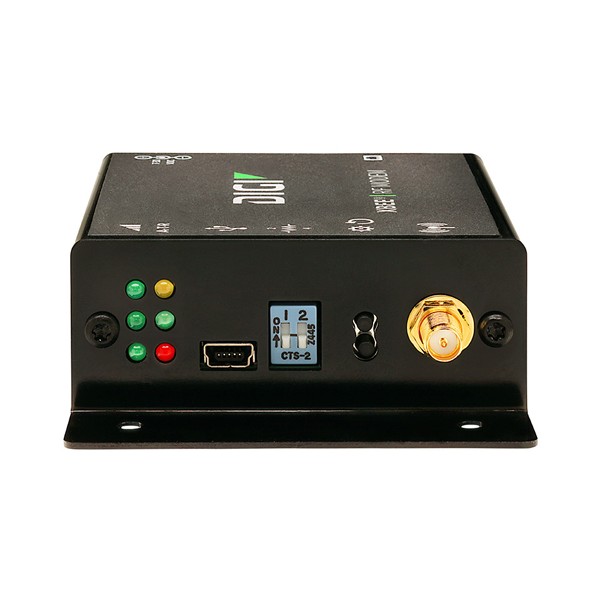

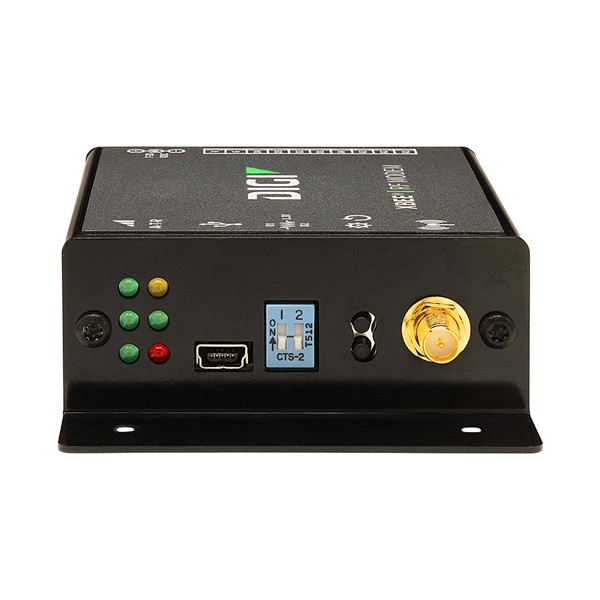

USB 설정 포트와 RS-485 전환

XBee SX RF 모뎀은 USB Mini-B 설정 포트로 PC의 XCTU(6.3.0 이상)에 연결해 구성합니다. RS-232/485 모델은 기본이 RS-232이며, RS-485는 D2·D3·D7 설정으로 전환합니다.

소프트웨어·도구하는 일
XCTU (6.3.0 이상)설정 읽기, Write 버튼으로 저장
USB Mini-B 설정 포트PC와 연결해 모뎀 구성
RSSI LED 3개와 상태 LED신호 세기, 시리얼 송수신, 가입 상태 표시

처음 연결하는 순서

순서할 일
1RPSMA 커넥터에 안테나를 연결합니다.
2전원 잭에 12 V 전원을 연결하세요.
3mini USB 케이블로 PC와 연결하고 XCTU에서 모뎀을 추가합니다. 9600 baud로 안 되면 115200 baud로 시도하세요.
4RS-485 2선식은 D2·D3를 5, D7을 7로, 4선식은 D2를 5, D3을 4, D7을 7로 설정하고 Write로 저장합니다.
5USB를 뽑은 뒤 RJ-45 포트에 시리얼 장비를 연결하고 RSSI LED로 신호 세기를 확인하세요.

USB가 꽂혀 있는 동안에는 RS-232가 동작하지 않습니다. DIP 스위치는 RS-485 수신 종단만 정하므로 인터페이스 전환은 D2·D3·D7 설정으로 하세요.

사양

1 W 출력과
I/O 전기 사양

항목사양
주파수ISM 902 – 928 MHz, 주파수 호핑
송신 출력최대 30 dBm, 소프트웨어 선택
RF 데이터 속도 · 감도10 / 110 / 250 kbps · -113 / -106 / -103 dBm
통신 거리 (저속)실외 가시거리 최대 105 km (65 mi), 실내 · 도심 최대 18 km (11 mi)
데이터 연결RJ-45 암 커넥터(RS232/485), 10핀 스크류 단자(디지털 4개, 아날로그 4개, GND, 12 VDC 출력), USB mini-B 설정 포트
전원 · 전류7 – 30 VDC (일반 12 V), RX 20 mA, TX 300 mA, 슬립 5 mA (12 V)
동작 온도-40 – 85 °C (산업용)
아날로그 입력단일 종단 0 – 10 VDC 또는 전류 루프 4 – 20 mA
형태금속 케이스형 독립 모뎀
변조GFSK
네트워크 구성메시, 점대점, 점대다, 피어투피어 (DigiMesh)
암호화256비트 AES CBC (선택)
수신기 IF 선택도저속: 40 dB @ 250 kHz, 50 dB @ 500 kHz / 중속: 30 dB @ 250 kHz, 40 dB @ 500 kHz / 고속: 30 dB @ 500 kHz, 45 dB @ 1000 kHz
커넥터 · 임피던스RPSMA · 50 Ω 불평형
안테나 포트 입력 레벨최대 6 dBm
프로토콜독자 규격
크기 · 무게11.4 x 7 x 2.9 cm · 142 g
아날로그 입력 모드단일 종단 0 – 10 VDC, 전류 루프 4 – 20 mA, 차동 전압 ±4 V
아날로그 입력 임피던스단일 종단 13300 Ω, 전류 루프 120 Ω, 차동 약 1 MΩ
아날로그 분해능 · 정확도10비트 · 0.5 % (25 °C)
아날로그 절대 전압최대 11 V, 최소 -0.05 V (핀별)
디지털 입력비반전 슈미트 트리거, 상승 임계 2.5 V, 하강 임계 1 V
디지털 입력 전압 · 임피던스최대 31 V, 최소 -0.05 V (핀별) · 약 1 MΩ
디지털 출력오픈 컬렉터 싱크 드라이버, 최대 싱크 전류 200 mA, 외부 풀업 최대 31 V
풀업 저항10 kΩ, 3.3 VDC 풀업
인증FCC MCQ-XBPSX, IC 1846A-XBPSX, RCM (호주), RoHS 준수

활용 분야

장거리 계측과
I/O 수집 현장

  • 원격 계측 — 현장 계측 신호를 무선으로 수집합니다.
  • 아날로그·디지털 I/O — 센서와 스위치 신호를 모뎀에서 직접 수신합니다.
  • 설비 상태 감시 — 펌프와 밸브의 상태 신호를 중앙으로 전송합니다.
  • 넓은 부지 통신 — 멀리 떨어진 장비 사이를 장거리 무선 링크로 연결합니다.
  • 임베디드 시스템 — 장치 사이의 데이터 링크를 구성합니다.

선택 가이드

연결할 신호로 고르는
XM-X9 모델

이럴 때 (연결 신호)권장 모델선택 이유
기존 시리얼 장비를 무선으로 바꿀 때XM-X9-3P-U (RS232/485)RJ-45 커넥터로 RS232/485 시리얼 장비를 그대로 연결할 수 있습니다.
아날로그·디지털 신호를 함께 받을 때XM-X9-5P-U (AIO/DIO)10핀 스크류 단자로 센서 신호를 직접 입력합니다.
전원·케이블·안테나를 함께 맞출 때76000980 액세서리 세트12 V 전원, USB·RJ45 케이블, 900 MHz 안테나를 포함합니다.
출력을 낮추고 포트를 고를 때XBee-PRO 900HP RF 모뎀최대 24 dBm 출력에 RS-232·RS-485·USB 모델이 있습니다.

구성·옵션

XM-X9 모델별
구성 항목

파트 넘버구성
XM-X9-3P-URS232/485, 북미, 액세서리 · 전원 별도
XM-X9-5P-U아날로그 · 디지털 I/O, 북미
76000980액세서리 (12 V 전원, USB 케이블, RJ45 케이블, 900 MHz 안테나)
