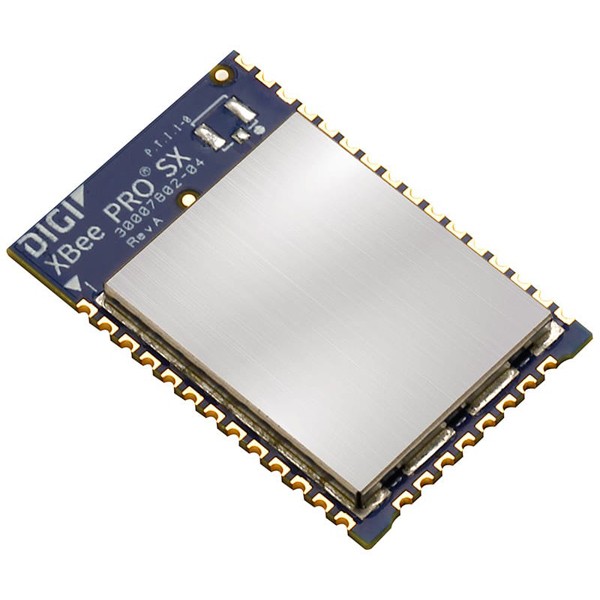

Digi XBee SX 868, SMT 타입

MODEL: 800MHz 무선 모듈
브랜드: DIGI

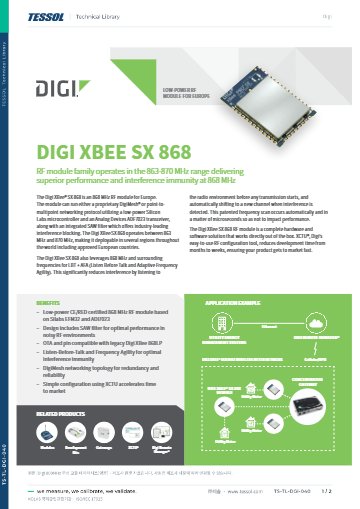

제품 자료: 데이터시트(영문)

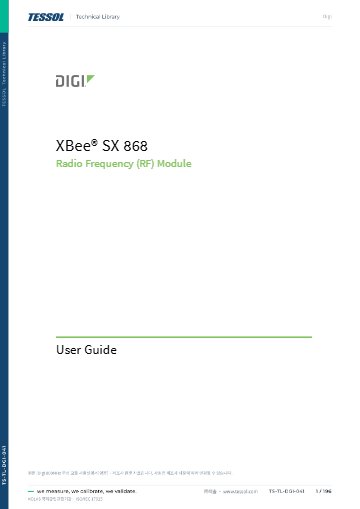

사용설명서(영문)

제품문의 구매하기

간섭이 있으면 채널을 옮기는
868 MHz RF 모듈

Digi XBee SX 868 RF 모듈 (SMT)

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee SX 868은 863~870 MHz 대역에서 LBT(Listen-Before-Talk)와 주파수 민첩성으로 간섭을 피하는 SMT 규격 RF 모듈(868 MHz RF Module)입니다. 최대 13 dBm ERP 출력과 -113 dBm 수신 감도로 산업용 센서와 계량 장치를 무선으로 연결합니다.

송신 전에 주변 채널을 먼저 확인하고 간섭이 감지되면 새 채널로 옮기며, 주파수 스캔이 마이크로초 단위로 끝나 처리량에 영향을 주지 않습니다. 128비트 AES와 DigiMesh 이중화를 함께 갖춘 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

863 ~ 870 MHz

사용 주파수 대역

13 dBm ERP

최대 송신 출력

-113 dBm

10 Kbps 수신 감도

128비트 AES

데이터 암호화

특징

LBT와 주파수 민첩성으로
간섭 대응

핵심 특징	현장에서 달라지는 점
Listen-Before-Talk	송신 전에 주변 무선 환경을 먼저 확인해 다른 장치와의 충돌을 줄입니다.
자동 채널 이동	간섭을 감지하면 새 채널로 옮겨 가므로 현장 노이즈가 늘어도 링크가 끊기지 않습니다.
SAW 필터	내장 SAW 필터가 노이즈가 많은 RF 환경에서 수신 성능을 유지합니다.
빠른 주파수 스캔	스캔이 마이크로초 안에 끝나 통신 성능에 영향을 주지 않습니다.
DigiMesh 이중화	여러 경로로 데이터를 전달해 한 노드의 장애가 전체 통신으로 번지지 않게 합니다.
XBee 868LP 호환	기존 XBee 868LP와 OTA·핀 호환이어서 모듈 교체 시 설계 변경이 적습니다.

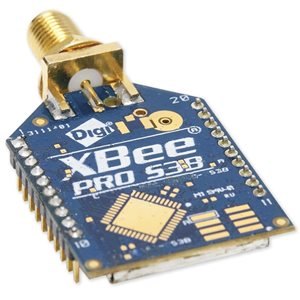

파란색 기판과 안테나 커넥터가 보이는 무선 모듈 외형

인터페이스와 속도

RF·UART·SPI
데이터 속도 설계

RF 데이터 속도는 10 Kbps와 80 Kbps 중 소프트웨어로 선택할 수 있으며, 수신 감도는 각각 -113 dBm, -106 dBm입니다. 호스트와는 UART 최대 921 Kbps, SPI 최대 6 Mbps로 통신하므로 호스트 인터페이스가 RF 속도의 병목이 되지 않습니다.

가시거리 통신 거리는 이론상 최대 14.5 km(2.1 dBi 안테나, 간섭이 적은 자유 공간 기준)입니다. 건물 내부와 도심에서는 이보다 짧아지므로 설치 전 현장 시험으로 확인하세요.

채널 이동이 일어나는 간섭 환경

같은 대역을 사용하는 다른 장치가 많은 공장에서는 LBT가 송신 시점을 조절하고, 간섭이 계속되면 채널을 옮깁니다. 현장 시험에서 링크 품질이 떨어지면 안테나 위치와 방향부터 조정하세요.

전원 설계

SX 868의 공급 전압과
송수신 전류

공급 전압은 2.4 ~ 3.6 VDC이며 송신 전류 55 mA, 수신 전류 40 mA, 슬립 전류 1.8 µA입니다. 디지털 I/O 13개와 10비트 아날로그 입력 4개를 갖춰 센서를 직접 연결하는 노드로도 구성할 수 있습니다.

사양

SX 868 SMT 모듈
전체 사양

항목	사양
프로세서	ADF7023 트랜시버, Cortex-M3 EFM32LG230F256 @ 48 MHz
주파수 대역	863 ~ 870 MHz
안테나 옵션	U.FL, RF 패드
RF 데이터 속도	10 Kbps 또는 80 Kbps (소프트웨어 선택)
UART 데이터 속도	최대 921 Kbps
SPI 데이터 속도	최대 6 Mbps
가시거리 통신 거리 (이론상)	최대 14.5 km (2.1 dBi 안테나)
송신 출력	최대 13 dBm ERP
수신 감도	10 Kbps -113 dBm · 80 Kbps -106 dBm
디지털 I/O	13개
아날로그 입력	10비트 4채널
동작 온도	-40 ~ 85 °C
네트워킹 토폴로지	DigiMesh, 리피터, 점대점, 점대다, 피어투피어
보안	128비트 AES 암호화
공급 전압	2.4 ~ 3.6 VDC
송신 전류 · 수신 전류 · 슬립 전류	55 mA · 40 mA · 1.8 µA
규격	ETSI(유럽) CE/RED, RoHS 대응

활용 분야

간섭이 있는
산업 무선 현장

산업 센서 네트워크 — 공장 안 센서 값을 무선으로 수집합니다.
농지·환경 모니터링 — 넓게 흩어진 센서를 하나의 메시로 묶습니다.
건물 설비 관리 — 공조와 전력 설비 상태를 무선으로 전송합니다.
물류·자산 추적 — 창고와 장비의 상태 데이터를 중계합니다.
원격 계량 — 떨어진 계량기 값을 메시로 전달합니다.

선택 가이드

SX 868과 비교하는
XBee 서브-GHz 모듈

이럴 때 (현장 조건)	권장 모델	선택 이유
863 ~ 870 MHz 대역의 SMT 모듈이 필요할 때	XBee SX 868	LBT와 자동 채널 이동으로 간섭에 대응하며 128비트 AES를 사용합니다.
902 ~ 928 MHz 대역의 SMT 모듈이 필요할 때	XBee SX 900	256비트 AES와 3단계 데이터 속도를 갖춥니다.
24 dBm 출력과 스루홀 모듈이 필요할 때	XBee-PRO 900HP	최대 24 dBm 출력과 스루홀 규격을 갖춥니다.

구성·옵션

파트 넘버와
개발 도구

파트 넘버	안테나	구성

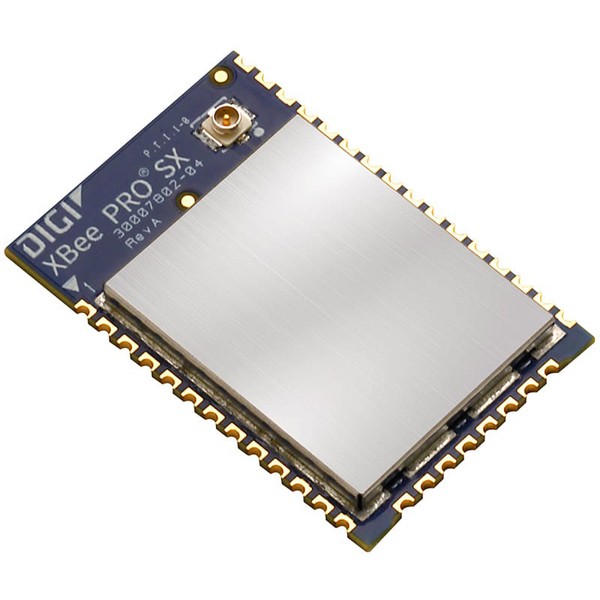

XB8X-DMUS-001	U.FL	32 mW · DigiMesh/점대다 · 유럽
XB8X-DMRS-001	RF 패드	32 mW · DigiMesh/점대다 · 유럽

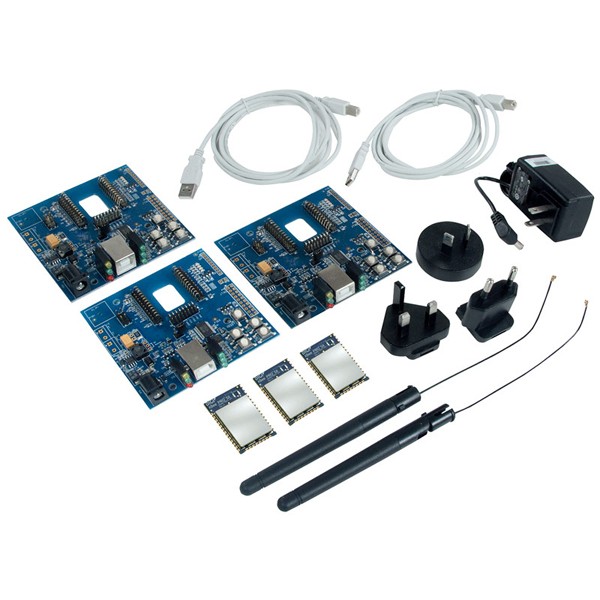

XK8X-DMS-0	-	개발 키트 (별매)
XBIB-C-SMT	USB-C	XBee 3 개발 보드, 표면 실장 소켓 (별매)

SX 868과 함께 보는
XBee RF 모듈

SX 868은 900 MHz 모델과 대역이 어떻게 다릅니까?
SX 868은 863 ~ 870 MHz, SX 900은 902 ~ 928 MHz를 사용합니다. 사용 지역의 주파수 계획에 맞는 모델을 선택하세요.
SX 868은 DigiMesh 구성을 지원합니까?
네, DigiMesh 외에 리피터, 점대점, 점대다, 피어투피어 구성도 같은 모듈에서 설정할 수 있습니다.
데이터 암호화는 어떤 방식입니까?
128비트 AES를 지원합니다. 중요한 센서 데이터를 보낼 때는 암호화를 켜 두세요.
센서를 직접 연결할 입출력은 몇 개입니까?
디지털 I/O 13개와 10비트 아날로그 입력 4채널을 갖춥니다. 센서 수가 많으면 호스트 마이크로컨트롤러를 UART나 SPI로 연결하세요.
SX 868 개발 키트가 있습니까?
네, 개발 키트 XK8X-DMS-0이 있습니다. 표면 실장 소켓을 갖춘 XBIB-C-SMT 개발 보드도 함께 검토하세요.
