Digi XBee-Pro XSC, TH 타입

Digi XBee-Pro XSC, TH 타입

MODEL
900MHz 무선 모듈
브랜드
DIGI

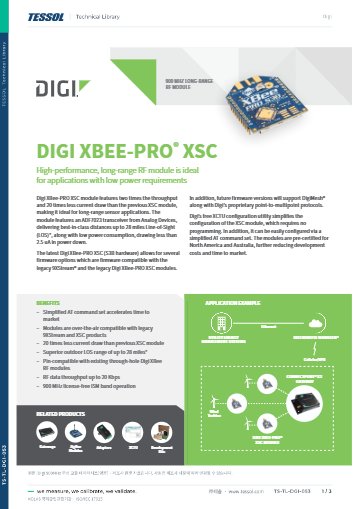

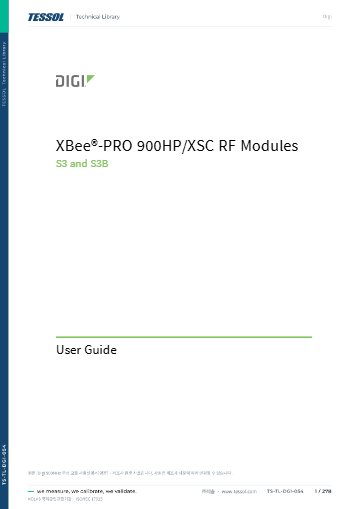

제품 자료
제품문의 구매하기

설치된 XSC 링크를 그대로
잇는 900 MHz 교체 모듈

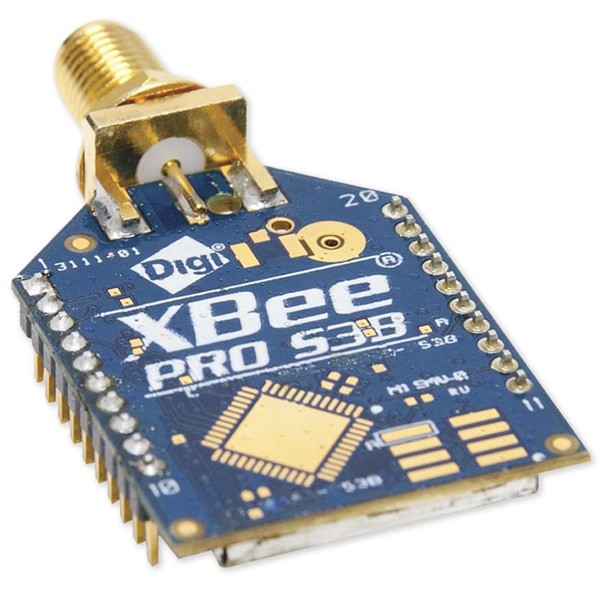

Digi XBee-PRO XSC (S3B) RF 모듈 (TH)

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee-PRO XSC(S3B)는 902~928 MHz FHSS 방식으로 최대 24 dBm을 출력하는 스루홀 RF 모듈(XSC S3B RF Module)입니다. 설치된 9XStream·XSC 무선 링크를 유지하거나 같은 규격의 모듈로 교체할 때 사용합니다.

기존 XSC(S3) 모듈보다 슬립 전류는 45 µA에서 2.5 µA로, 수신 전류는 65 mA에서 26 mA로 줄어 전원 설계 부담이 작습니다. 데이터 속도는 10 Kbps와 20 Kbps 중에서 선택할 수 있으며, 기존 링크와 펌웨어가 호환되는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

24 dBm

최대 송신 출력(250 mW)

2.5 µA

슬립 상태 전류

-109 dBm

9600 baud 수신 감도

28마일

고이득 안테나 가시거리

특징

기존 링크 호환과
낮은 소비 전류

핵심 특징현장에서 달라지는 점
9XStream 무선 호환기존 9XStream 라디오와 무선으로 통신하므로 설치된 링크를 한 번에 바꾸지 않고 단계적으로 옮길 수 있습니다.
XSC 펌웨어 호환기존 XSC 모듈과 펌웨어가 맞아 링크 설정을 다시 설계하지 않고 모듈을 교체합니다.
S3 대비 처리량 2배이전 XSC 모듈보다 처리량이 두 배라 같은 링크에서 더 많은 데이터를 전달합니다.
낮은 전류 소모이전 XSC 모듈 대비 전류 소모가 20배 적어 배터리와 태양광 전원 설계의 여유가 커집니다.
FHSS 확산주파수 도약 방식으로 간섭이 있는 대역에서도 링크를 유지합니다.
XCTU 설정프로그래밍 없이 무료 XCTU와 AT 명령으로 설정해 도입 기간이 짧아집니다.

S3와 S3B 비교

이전 S3 대비
전류·거리 변화

S3B의 송신 출력은 최대 24 dBm(250 mW)으로 S3의 20 dBm(100 mW)보다 높고, 공급 전압 범위는 3.0 ~ 3.6 VDC에서 2.4 ~ 3.6 VDC로 넓어졌습니다. 송신 전류는 265 mA에서 215 mA로 줄었고 수신 감도는 -106 dBm에서 -109 dBm(9600 baud)으로 개선되었습니다.

실내·도심 통신 거리는 S3의 370 m에서 610 m로, 가시거리는 9.6 km에서 14 km(다이폴 안테나)로 늘었습니다. 이 값은 자유 공간과 간섭이 적은 조건 기준입니다.

기존 링크에서 모듈을 교체하는 순서

기존 XSC·9XStream 링크는 한 노드씩 S3B로 교체해도 무선 호환으로 통신이 이어집니다. 교체 전에 공급 전압과 안테나 커넥터(와이어·U.FL·RPSMA)가 기존 설계와 맞는지 먼저 확인하세요.

전원 설계

공급 전압과
송수신 전류

공급 전압은 2.4 ~ 3.6 VDC이며 송신 전류 215 mA, 수신 전류 26 mA, 슬립 전류 2.5 µA입니다. 동작 온도 범위는 -40 ~ +85 °C입니다.

사용 방법

XBee-PRO XSC (S3B)
XSC 펌웨어 확인과 XCTU 연결

XBee-PRO XSC는 S3B 하드웨어에 XSC 펌웨어를 올린 모듈로, 9XStream·XSC 링크와 호환이 필요할 때 사용합니다. XCTU로 검색해 설정하며, XSC 펌웨어는 900HP와 다른 별도의 명령 세트를 사용합니다.

소프트웨어·도구하는 일
XCTUDiscover devices로 모듈 검색, 설정 읽기·쓰기
XSC 펌웨어9XStream 호환 링크용 펌웨어 (품번에 따라 출하 펌웨어 결정)
AT 명령 모드+++로 진입해 매개변수 변경

처음 연결하는 순서

순서할 일
1모듈을 개발 보드에 꽂고 USB로 PC에 연결합니다.
2XCTU에서 Discover devices로 검색하고 Add selected devices로 추가하세요.
3품번에 따라 900HP 또는 XSC 펌웨어가 출하되므로 모듈의 펌웨어 종류를 먼저 확인합니다.
4기존 9XStream·XSC 링크와 같은 설정으로 맞춘 뒤 저장하세요.
5기존 링크의 상대 장치와 데이터를 주고받아 통신을 확인합니다.

9XStream 호환이 필요 없는 새 설계라면 가이드는 900HP 펌웨어 사용을 권합니다.

사양

XSC S3B 스루홀 모듈
상세 사양

항목사양
프로세서ADF7023 트랜시버, Cortex-M3 EFM32G230 @ 28 MHz
주파수 대역902 ~ 928 MHz (920 MHz International 변형 있음)

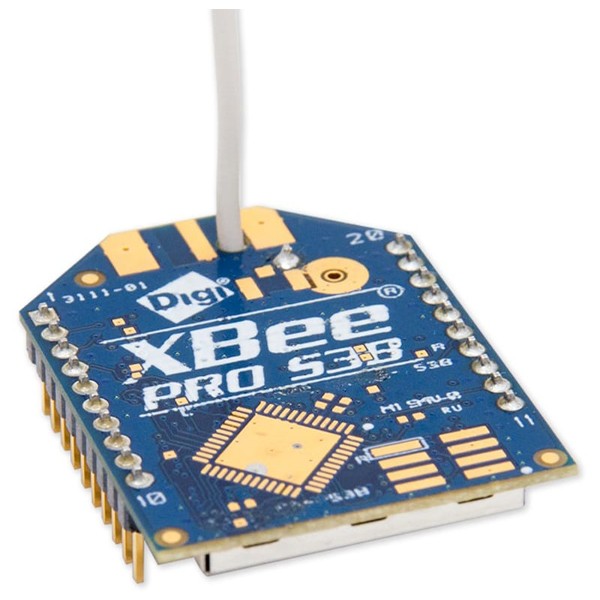

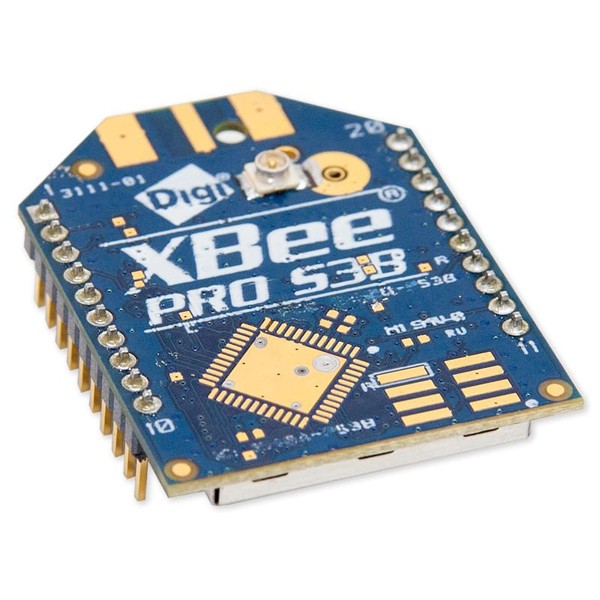

안테나 옵션와이어, U.FL, RPSMA
송신 출력최대 24 dBm (250 mW), 소프트웨어 선택
RF 데이터 속도10 Kbps 또는 20 Kbps (파트 번호 기준 9600 bps / 19.2 Kbps)
수신 감도9600 baud -109 dBm · 19200 baud -107 dBm
실내·도심 통신 거리최대 610 m
가시거리 통신 거리다이폴 안테나 최대 14 km · 고이득 안테나 최대 28마일 (45 km)
확산 방식FHSS
동작 온도-40 ~ +85 °C
공급 전압2.4 ~ 3.6 VDC
송신 전류215 mA
수신 전류26 mA
슬립 전류2.5 µA
국가별 승인 표기미국 FCC MCQ-XBPS3B · 캐나다 IC 1846A-XBPS3B · 호주 C-Tick · 브라질 ANATEL
이전 모델(S3) 비교 값ADF7025 트랜시버, 10 Kbps, 20 dBm (100 mW), -106 dBm, 3.0 ~ 3.6 VDC, 송신 265 mA, 수신 65 mA, 슬립 45 µA

활용 분야

기존 XSC 링크와
원격 계측 현장

  • 장거리 센서 — 넓은 야외에 흩어진 센서 값을 중계합니다.
  • 기존 XSC 링크 유지 — 설치된 링크를 같은 규격 모듈로 이어 갑니다.
  • 관개·수위 모니터링 — 떨어진 펌프장과 수위 값을 전송합니다.
  • 원격 검침 — 떨어진 계량기 데이터를 무선으로 수집합니다.
  • 임시 현장 감시 — 공사 현장 장비의 상태를 무선으로 전송합니다.

선택 가이드

용도별로 고르는 XBee
서브-GHz 모듈

이럴 때 (현장 조건)권장 모델선택 이유
기존 9XStream·XSC 링크와 호환이 필요할 때XBee-PRO XSC기존 라디오와 무선 호환되고 펌웨어도 같아 링크를 유지한 채 교체합니다.
DigiMesh 메시 구성이 필요할 때XBee-PRO 900HP200 Kbps 속도와 DigiMesh 토폴로지로 메시를 구성합니다.
PCB에 SMT 패드로 붙이는 모듈이 필요할 때XBee SX 900SMT 규격이며 최대 13 dBm 출력이라 PCB 패드에 바로 실장합니다.

구성·옵션

S3B 대역별 파트 넘버

대역데이터 속도·안테나파트 넘버
900 MHz(북미)9600 bps · RPSMA / U.FL / 와이어XBP9B-XCST-001, XBP9B-XCUT-001, XBP9B-XCWT-001
900 MHz(북미)19.2 Kbps · RPSMA / 와이어XBP9B-XCST-002, XBP9B-XCWT-002
920 MHz International(호주)9600 bps · RPSMAXBP9B-XCST-021
920 MHz International(호주)19.2 Kbps · RPSMA / U.FL / 와이어XBP9B-XCST-022, XBP9B-XCUT-022, XBP9B-XCWT-022
액세서리안테나 · 개발 보드A09-HSM-7, A09-HBSM-P5I(다이폴 2.1 dBi), A09-Y8NF(Yagi 8.1 dBi), A09-Y11NF(Yagi 11.1 dBi), 76000956, XBIB-CU-TH (별매)
