MultiTech LoRa USB 동글 mDot 개발자 키트

MultiTech LoRa USB 동글 mDot 개발자 키트

MODEL
MultiTech mDot™ 마이크로 개발자 키트
브랜드
MultiTech

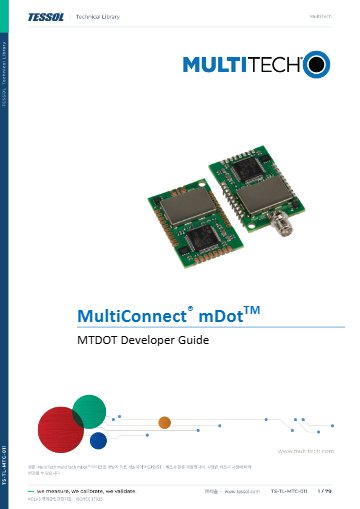

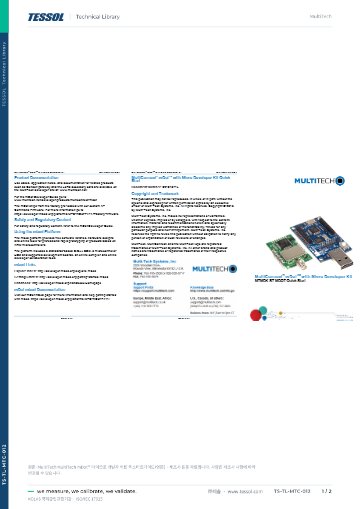

제품 자료
제품문의 구매하기

보유한 mDot을 노트북에서
프로그래밍하는 개발자 키트

MultiTech mDot Micro 개발자 키트

견적 받기

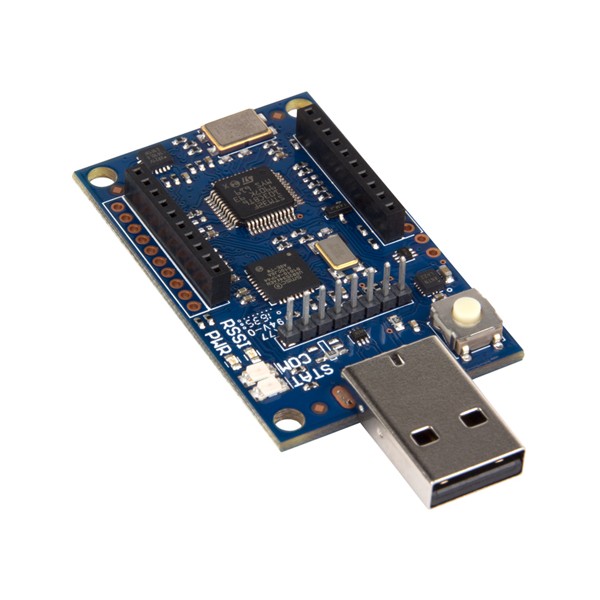

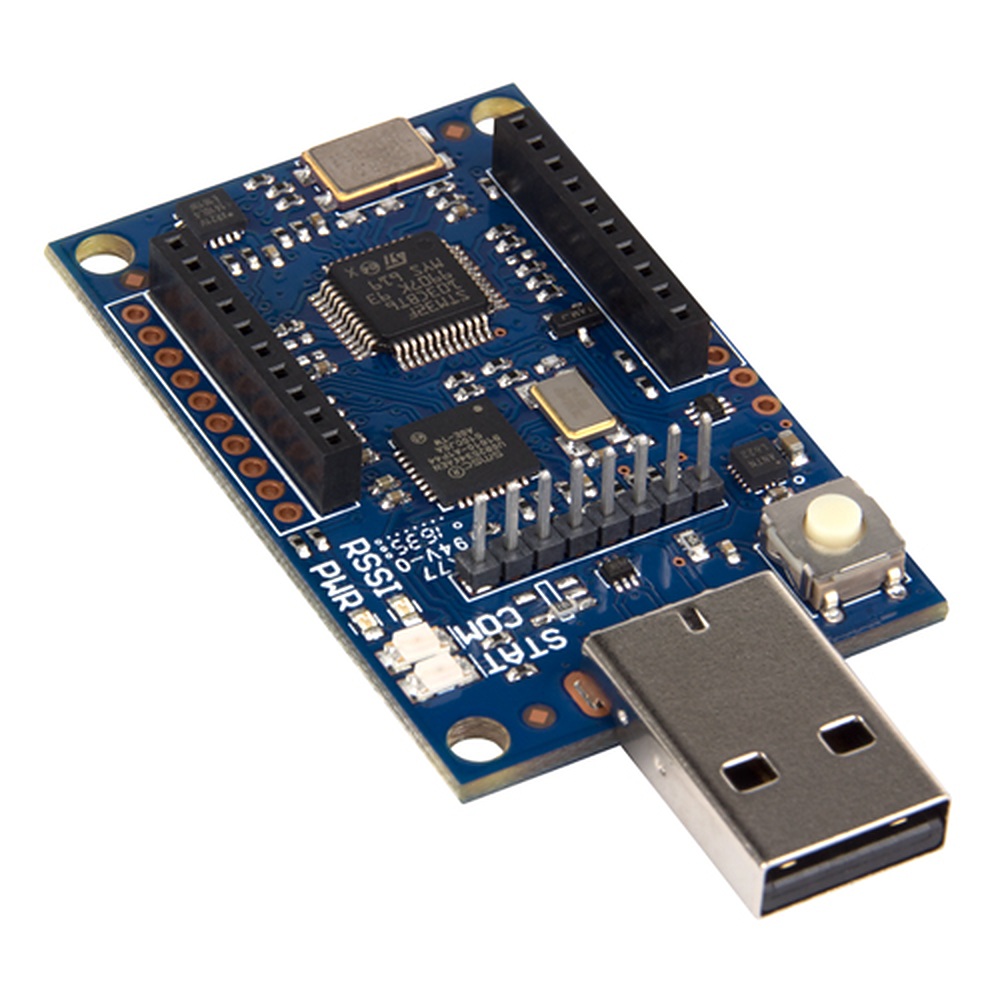

MultiTech mDot Micro 개발자 키트(MTMDK-ST-MDOT)는 mDot, mDot EVB, mDot Box를 꽂아 프로그래밍하는 USB 동글형 개발 보드(LoRa 개발 보드)로, Arm Mbed 플랫폼과 호환되어 노트북에서 LoRa 네트워크의 도달 범위를 시험하는 개발자용 장비입니다.

키트는 개발 보드와 LoRa 안테나, 프로그래밍 케이블, 빠른 시작 안내서로 구성되고 mDot 모듈은 포함되지 않아, 이미 mDot을 보유한 팀이 프로그래밍과 범위 시험 환경을 갖출 때 알맞습니다. 글로벌 모델인 이 키트는 (주)테솔이 국내에 공식 공급합니다.

USB 동글

개발 보드 형태

Arm Mbed

호환 플랫폼

3종

mDot · mDot EVB · mDot Box 호환

94558020LF

글로벌 모델 SKU

특징

mDot 개발에 맞춘
동글 보드

핵심 특징현장에서 달라지는 점
mDot 계열 3종 호환mDot, mDot EVB, mDot Box를 보드에 꽂아 프로그래밍하므로 보유 중인 장치를 그대로 개발 환경에 연결합니다.
Arm Mbed 호환Mbed 라이브러리를 하드웨어에 직접 저장해 호출하므로 기존 Mbed 코드를 그대로 올려 사용할 수 있습니다.
USB 동글 형태휴대용 동글이라 노트북과 함께 현장에 가져가 LoRa 네트워크 범위를 시험할 수 있습니다.
안전한 개발과 양방향 통신보안 기능을 갖춘 구조에서 양방향 데이터 통신을 개발하므로 보안 요건을 개발 초기부터 반영합니다.
건물 안 침투와 재료비 절감깊은 건물 안까지 신호를 전달하는 LoRa 특성을 활용하고 개발 재료비를 줄입니다.
간소화된 개발 과정프로그래밍 케이블과 빠른 시작 안내서가 구성에 포함되어 개발 환경 구성 단계가 단순해집니다.

호환 구성

mDot 모듈은
별도로 준비

키트에는 mDot 모듈이 들어 있지 않으므로 mDot, mDot EVB, mDot Box 중 하나를 보드에 꽂아 사용합니다. 모듈을 보유하지 않았다면 키트와 함께 mDot 모듈 페이지의 구성을 먼저 검토하세요.

개발 보드는 USB 동글 형태로 노트북에 연결되며, 프로그래밍 케이블로 모듈에 Mbed 응용을 올립니다. 응용 개발이 끝난 뒤에도 같은 보드로 LoRa 네트워크 범위를 노트북에서 반복 시험할 수 있습니다.

키트에 들어 있는 구성품

키트에는 개발 보드, LoRa 안테나, 프로그래밍 케이블, 빠른 시작 안내서가 들어 있습니다. mDot 모듈은 별도로 준비해 보드에 꽂아 사용합니다.

개발 흐름

프로그래밍에서
범위 시험까지

Mbed 환경에서 응용을 작성해 mDot에 올린 뒤 노트북에 연결한 채로 게이트웨이와의 통신 상태를 확인합니다. 시험 결과에 따라 응용을 수정하고 다시 올리는 반복을 한 대의 보드로 처리합니다.

사용 방법

mDot Micro 키트
USB 연결과 첫 AT 명령

mDot Micro 개발자 키트는 mDot 모듈을 꽂아 쓰는 USB 동글형 개발 보드로, PC에서 시리얼 포트로 AT 명령을 입력해 LoRa 네트워크 설정을 확인합니다. 응용 개발은 Arm Mbed로 진행합니다.

소프트웨어·도구하는 일
mDot AT 명령 펌웨어시리얼로 네트워크 이름, 암호, 서브밴드 설정과 조인
터미널 프로그램115,200 bps 시리얼 포트로 AT 명령 입력
Arm Mbed 온라인 컴파일러, mbed-climDot 응용 빌드, 바이너리를 mbed USB 드라이브에 복사해 적재
Windows 드라이버Windows 7은 AT 명령 시리얼 통신에 Exar 드라이버 필요(ST-Link 드라이버는 디버깅 때만), Windows 10은 추가 드라이버 없음

처음 연결하는 순서

순서할 일
1별도로 준비한 mDot 모듈을 개발 보드에 꽂습니다.
2개발 보드를 USB로 PC에 연결합니다. Windows 7이라면 먼저 Exar 시리얼 드라이버를 설치하세요.
3새로 생긴 COM 또는 tty 포트를 115,200 bps로 엽니다.
4사용할 명령은 AT 명령 레퍼런스 가이드(S000643)에서 확인합니다.
5네트워크 이름, 암호, 서브밴드를 게이트웨이와 맞춰 입력하고 AT&W로 저장합니다.

mDot AT 명령 예시

명령하는 일
AT+NI=1,네트워크 이름 설정
AT+NK=1,네트워크 암호(passphrase) 설정
AT+FSB=주파수 서브밴드 설정 (US 915 MHz 전용)
AT&W설정 저장
AT+JOIN네트워크 가입 요청
AT+SEND=hello world데이터 송신

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

mDot Box 빠른 시작 자료에 따르면 설정하지 않은 장치의 기본값은 네트워크 이름 MultiTech, 암호 MultiTech, 서브밴드 1(US 915 MHz)입니다. 게이트웨이를 이 값으로 맞춰 두면 처음 시험할 때 편합니다.

사양

키트 구성과
호환 사양

항목사양
모델 · SKUMTMDK-ST-MDOT · SKU 94558020LF · 글로벌
구성품개발 보드, LoRa 안테나, 프로그래밍 케이블, 빠른 시작 안내서
호환 장치mDot, mDot EVB, mDot Box를 보드에 꽂아 사용
개발 플랫폼Arm Mbed 호환 (라이브러리를 하드웨어에 직접 저장)
보드 형태휴대용 USB 동글
용도LoRa 네트워크 범위 테스트, 산업용 IoT 응용 개발
mDot 모듈키트에 포함되지 않음 (별도 준비)

활용 분야

mDot 기반 개발과
시험 현장

  • LoRa 범위 시험 — 노트북에 보드를 연결해 LoRa 네트워크 도달 범위를 현장에서 확인합니다.
  • 산업용 IoT 응용 개발 — mDot 장치 소프트웨어를 Mbed 환경에서 작성하고 올립니다.
  • mDot Box 프로그래밍 — 외함형 mDot Box에 응용을 올려 현장 시험 장치를 준비합니다.
  • Mbed 라이브러리 실험 — 라이브러리를 하드웨어에 저장해 장치 기능을 시험합니다.

선택 가이드

보유 모듈에 맞는 키트 선택

이럴 때 (현장 조건)권장 키트선택 이유
mDot 모듈로 개발할 때mDot Micro 키트mDot, mDot EVB, mDot Box를 꽂아 프로그래밍하는 개발 보드입니다.
xDot 모듈로 시작할 때xDot Micro 키트xDot 모듈과 내장 안테나가 동글에 포함됩니다.
LoRa 게이트웨이를 함께 검토할 때MultiTech Conduit프로그래머블 LoRaWAN 게이트웨이로 노드 시험의 수신 측을 구성합니다.

구성·옵션

키트 구성품과
별도 준비 항목

구분내용
키트 구성품개발 보드, LoRa 안테나, 프로그래밍 케이블, 빠른 시작 안내서
별도 준비mDot, mDot EVB, mDot Box 중 하나
