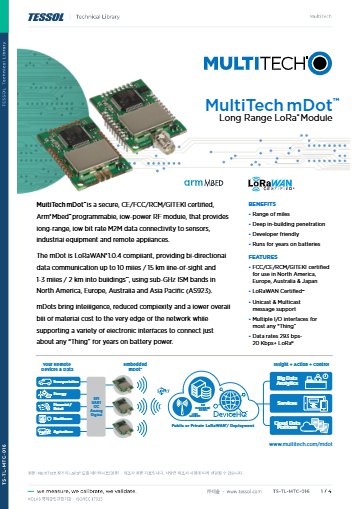

제품 자료: 데이터시트(영문)

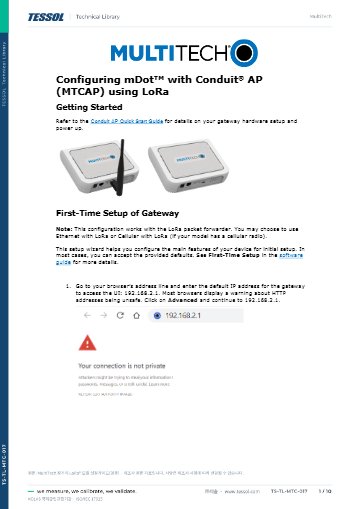

설정가이드(영문)

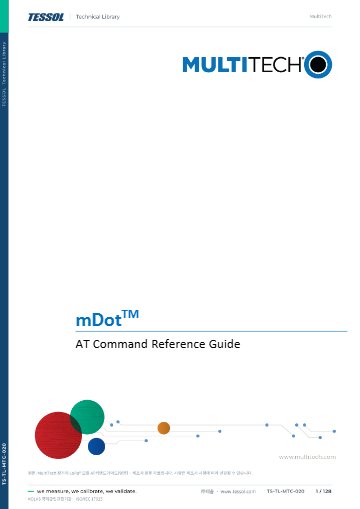

AT커맨드가이드(영문)

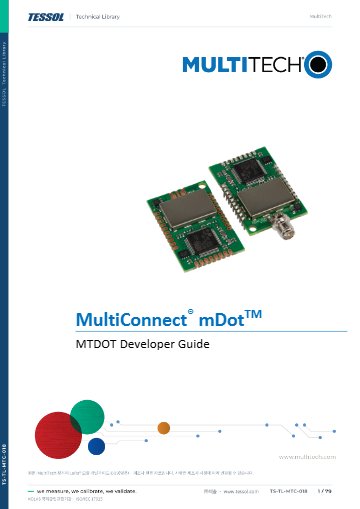

개발가이드-DB9(영문)

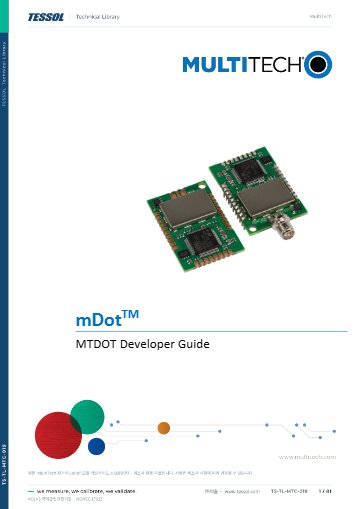

개발가이드-USB(영문)

제품문의 구매하기

원격 센서 데이터를
멀리 보내는 저전력 LoRa 모듈

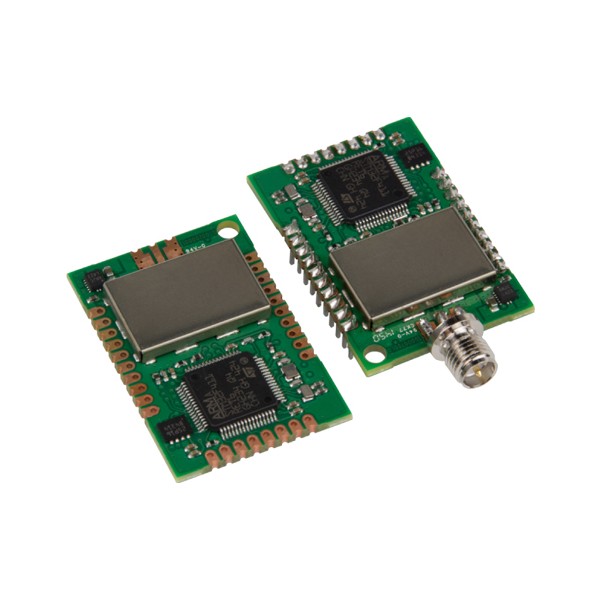

MultiTech mDot (MTDOT) LoRaWAN 모듈

견적 받기

MultiTech mDot(MTDOT) LoRaWAN 모듈(LoRa 저전력 광역 통신 모듈)은 STM32F411 MCU 위에서 LoRaWAN 1.0.4 Class A·Class C를 구동하며, 868·915·923 지역별 모델로 원격 센서와 계측기의 소량 데이터를 가시거리 최대 15 km까지 전송합니다.

실내에서도 2 km 안팎을 연결하고 배터리 전원으로 수년간 동작하므로 전원 공사가 어려운 현장에 알맞으며, 한 모듈이 유니캐스트와 멀티캐스트 메시지를 모두 처리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

15 km

가시거리 최대 통신 거리

20 Kbps

LoRa 최대 데이터 속도

100 MHz

STM32F411 최대 클록

-137 dBm

868 모델 수신 감도

특징

장거리 저전력 통신을
위한 구성

핵심 특징	현장에서 달라지는 점
가시거리 최대 15 km	중계기 없이 넓은 부지와 외곽 설비를 한 게이트웨이로 수용해 설치 지점이 줄어듭니다.
배터리 수년 동작	전원 공사가 어려운 위치에 둔 센서도 전지 교체 주기가 길어집니다.
Class A·Class C 지원	수신 창을 최소화한 절전형과 상시 수신형 중 용도에 맞는 방식을 선택할 수 있습니다.
유니캐스트·멀티캐스트	개별 노드 제어와 그룹 일괄 명령을 하나의 모듈로 처리합니다.
Arm Mbed와 AT 명령	자체 응용을 올리는 개발 방식과 호스트 MCU 연동 방식 중 프로젝트에 맞게 선택할 수 있습니다.
디지털 21개·아날로그 11개 I/O	센서를 모듈에 직접 연결해 별도 MCU 없이 소형 노드를 구성할 수 있습니다.

개발 방식

Mbed 응용과
AT 명령 선택 기준

내장 MCU 응용과 호스트 연동

mDot 안의 STM32F411 위에서 Arm Mbed 라이브러리로 센서 읽기와 전송 로직을 직접 구현하면 별도 MCU 없이 노드를 구성할 수 있습니다. 이미 호스트 MCU가 있는 설비라면 UART로 AT 명령을 보내 LoRaWAN 접속과 전송을 제어하는 쪽이 개발 기간이 짧습니다. 사용자 코드용 플래시는 512 KB 중 400 KB입니다.

지역 모델

지역별 출력 한도와
안테나 선택

MTDOT-868은 유럽, MTDOT-915는 북미·호주, MTDOT-923은 아시아 태평양 지역용이며 최대 송신 출력과 수신 감도가 모델마다 다릅니다. 915 모델은 송신 출력 19 dBm에 EiRP 36 dBm까지 허용되지만 868 모델은 EiRP 16 dBm이므로, 같은 거리를 목표로 해도 안테나 이득과 설치 지역의 규정을 함께 보고 모델을 정하세요.

사용 방법

mDot 모듈
AT 명령으로 조인과 송신

mDot은 AT 명령 펌웨어가 탑재되어 있어 호스트 MCU가 UART로 AT 명령을 보내 LoRaWAN 접속과 전송을 제어합니다. 자체 응용을 올리려면 Arm Mbed 환경에서 프로그램을 빌드해 올립니다.

소프트웨어·도구	하는 일
AT 명령 펌웨어	시리얼로 네트워크 설정, 조인, 데이터 송신
터미널 프로그램 (TeraTerm, HyperTerminal 등)	AT 명령 입력과 응답 확인
Arm Mbed (온라인 컴파일러, mbed-cli)	mDot 응용 프로그램 빌드, 라이브러리 libmDot-mbed6 사용

처음 연결하는 순서

순서	할 일
1	mDot을 호스트나 개발 보드에 연결하고 시리얼 포트를 엽니다.
2	터미널을 115,200 bps, 데이터 비트 8, 패리티 없음, 정지 비트 1, 흐름 제어 없음으로 설정합니다.
3	사용할 명령은 AT 명령 레퍼런스 가이드(S000643)에서 확인합니다.
4	Conduit 설정과 같은 네트워크 이름, 암호, 서브밴드를 입력하고 AT&W로 저장한 뒤 ATZ로 재시작합니다.
5	AT+JOIN으로 가입한 뒤 AT+SEND로 데이터를 보냅니다.

mDot AT 명령 예시

명령	하는 일
AT+NI=1,MTS-LORA-1	네트워크 이름 설정 (이름은 Conduit 설정과 같게 입력)
AT+FSB=5	US915 서브밴드 설정 (Conduit 채널 구성과 맞출 것)
AT+NJM=1	OTA 조인 모드 설정
AT&W	설정 저장
AT+JOIN	네트워크 가입 요청
AT+SEND=hello world	데이터 송신

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

Mbed로 자체 응용을 올리려면 프로그래밍 헤더가 있는 X1P 모델(MTDOT-xx-X1P-SMA)이 필요하다고 개발자 가이드에 적혀 있습니다. 빌드한 바이너리를 mbed USB 드라이브에 복사한 뒤 mDot을 리셋합니다.

사양

지역 3종 모델 비교와
공통 사양

항목	MTDOT-868	MTDOT-915	MTDOT-923
지역	유럽	북미 · 호주	아시아 태평양 (AS923)
최대 송신 출력 (TPO)	14 dBm	19 dBm	국가별 상이
최대 EiRP	16 dBm	36 dBm	국가별 상이
최대 수신 감도	-137 dBm	-130 dBm	국가별 상이

시리즈 공통 사양

항목	사양
LoRaWAN	1.0.4 호환, Class A와 Class C
모델 · 지역	MTDOT-868 유럽, MTDOT-915 북미 · 호주, MTDOT-923 아시아 태평양 (AS923)
주파수 · 변조	860 – 1020 MHz · FSK, GFSK, MSK, GMSK, OOK, LoRa
통신 거리	가시거리 최대 10 miles (15 km), 건물 안 1 – 3 miles (2 km)
LoRa 데이터 속도	293 bps – 20 Kbps
무선 제어	Arm Mbed 라이브러리 또는 AT 명령
CPU · 메모리	STM32F411RET 100 MHz (소비 전력에 맞춰 설정), 플래시 512 KB (사용자 영역 400 KB), RAM 128 KB
I/O (핀 기능 다중화)	디지털 I/O 최대 21개, 아날로그 입력 최대 11개, SPI, I2C, UART (RX, TX, RTS, CTS)
입력 전압	3.3 – 5 VDC ±5 %
동작 온도	-40 – +85 °C (-40 – +185 °F)
보관 온도	-40 – +85 °C (-40 – +185 °F)
상대 습도	20 % – 90 % RH, 비응축
크기	25.5 x 37.3 mm (1.0 x 1.47 in)
EMC 규격	미국 FCC Part 15 Class B · 유럽 EN 55022 Class B, EN 55024 · 캐나다 ICES-003
무선 규격	FCC 15.247 · IC RSS-210 · EU EN 300 220
안전 규격	UL/cUL 60950-1 2nd Ed. · IEC 60950-1 2nd Ed. · AS/NZS 60950.1
품질 시험	MIL-STD-810G (고온, 저온, 랜덤 진동) · SAE J1455 (운반 낙하, 랜덤 진동, 정현파 진동) · IEC68-2-1 (저온) · IEC68-2-2 (건열)
인증	FCC, CE, RCM, GITEKI (북미 · 유럽 · 호주 · 일본) · LoRaWAN 인증

활용 분야

원격 저전력 통신이
필요한 현장

원격 센서 — 멀리 떨어진 곳의 센서 값을 무선으로 전송합니다.
산업용 장비 — 설비 상태 데이터를 장거리로 전달합니다.
원격 기기 — 떨어진 기기와 소량의 데이터를 주고받습니다.
M2M 연결 — 사물끼리 데이터를 교환하는 구성에 적용합니다.
계측·검침 — 계량기와 계측 장비의 데이터를 수집합니다.

선택 가이드

운용 지역에 맞는
mDot 모델 선택

이럴 때 (설치 지역)	권장 모델	선택 이유
유럽 규정 대역에서 운용할 때	MTDOT-868	수신 감도 -137 dBm으로 약한 신호까지 복원합니다.
북미·호주에서 출력과 거리를 키울 때	MTDOT-915	송신 출력 19 dBm, EiRP 36 dBm까지 허용합니다.
아시아 태평양 지역에 배치할 때	MTDOT-923	AS923 대역 모델이며 출력은 국가별로 정해집니다.
더 가벼운 LoRaWAN 모듈이 필요할 때	MultiTech xDot	별개 제품이므로 CPU와 핀 구성부터 대조하세요.

구성·옵션

파트 넘버와
개발 액세서리

파트 넘버	구성	지역
MTDOT-868-X1-SMA	X1 타입, SMA 안테나 커넥터	유럽
MTDOT-868-X1P-SMA	X1 타입, SMA, 프로그래밍 헤더 포함	유럽
MTDOT-868-X1-UFL	X1 타입, U.FL	유럽
MTDOT-868-M1-UFL	SMT 타입, U.FL	유럽
MTDOT-868-M1-TRC	SMT 타입, RF 패드	유럽
MTDOT-915-X1-SMA	X1 타입, SMA	북미
MTDOT-915-X1P-SMA	X1 타입, SMA, 프로그래밍 헤더 포함	북미
MTDOT-915-X1-UFL	X1 타입, U.FL	북미
MTDOT-915-M1-UFL	SMT 타입, U.FL	북미
MTDOT-915-M1-TRC	SMT 타입, RF 패드	북미
MTDOT-915-AU-X1-SMA	AU915, X1 타입, SMA	호주 · 뉴질랜드
MTDOT-915-AU-X1P-SMA	AU915, X1 타입, SMA, 프로그래밍 헤더 포함	호주 · 뉴질랜드
MTDOT-915-AU-X1-UFL	AU915, X1 타입, U.FL	호주 · 뉴질랜드
MTDOT-915-AU-M1-UFL	AU915, SMT 타입, U.FL	호주 · 뉴질랜드
MTDOT-915-AU-M1-TRC	AU915, SMT 타입, RF 패드	호주 · 뉴질랜드
MTDOT-923-AS1-X1P-SMA	AS923, X1 타입, SMA, 프로그래밍 헤더 포함	아시아 태평양
MTDOT-923-AS1-X1-UFL	AS923, X1 타입, U.FL	아시아 태평양
MTDOT-923-AS1-M1-UFL	AS923, SMT 타입, U.FL	아시아 태평양
MTDOT-923-JP1-X1P-SMA	AS923, X1 타입, SMA, 프로그래밍 헤더 포함, LBT 적용	일본

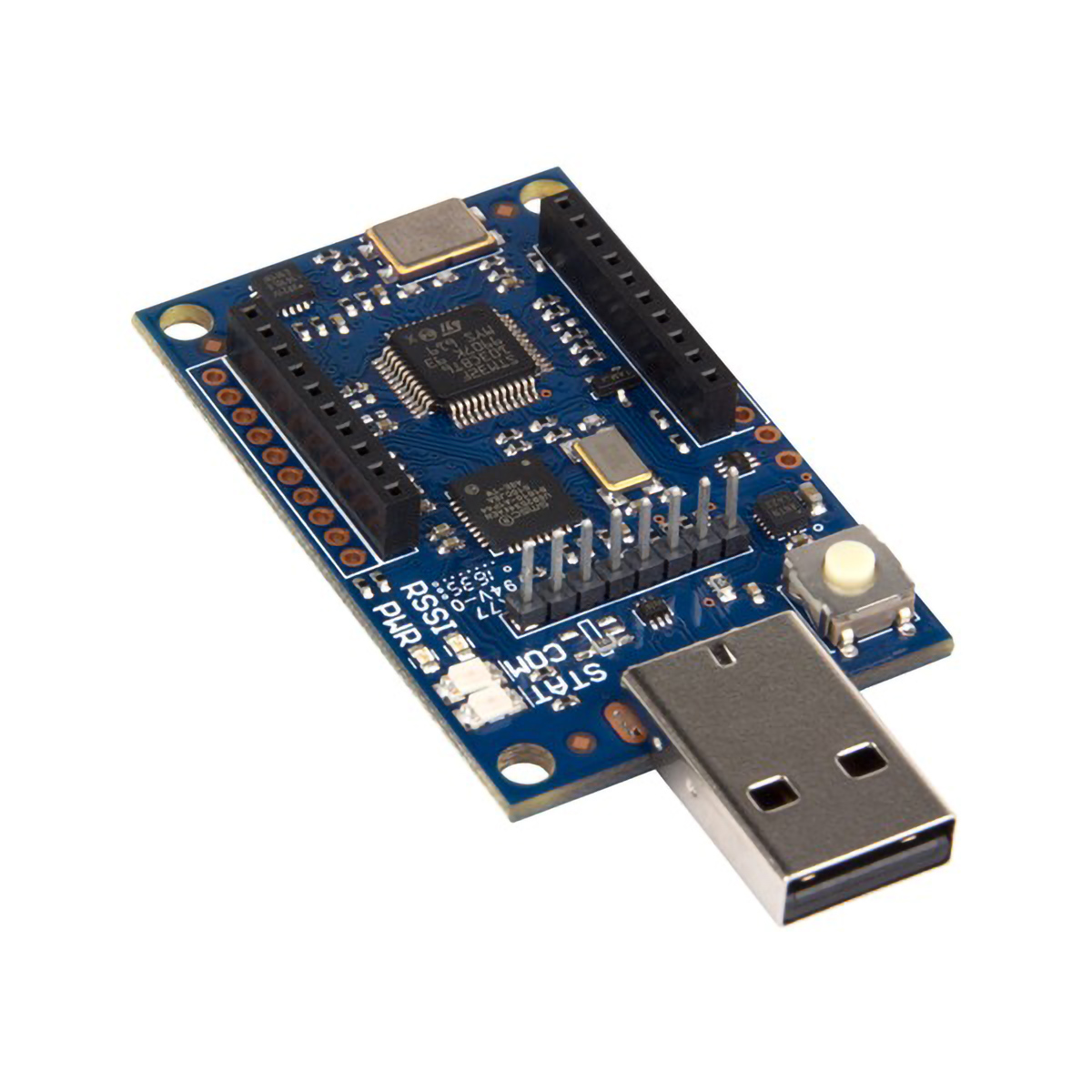

MTMDK-ST-MDOT	mDot 마이크로 개발 키트 (mDot 별도)	액세서리
AN868-915A-1HRA	868–915 MHz RP-SMA 안테나, 8인치 (3.0 dBi)	액세서리
CARSMA-UFL	RP-SMA to U.FL 동축 케이블, 6인치	액세서리

mDot과 함께 보는
저전력 장거리 모듈

mDot은 어떤 지역 모델을 선택해야 합니까?
MTDOT-868은 유럽, MTDOT-915는 북미·호주, MTDOT-923은 아시아 태평양(AS923)용입니다. 설치 지역의 주파수 규정에 맞는 모델을 고르고 안테나 이득도 함께 검토하세요.
mDot은 어떤 LoRaWAN 클래스를 지원합니까?
Class A와 Class C를 지원합니다. 배터리 절약이 우선이면 Class A로, 서버 명령을 상시 수신해야 하면 Class C로 구성합니다.
mDot의 통신 거리는 어떤 조건의 값입니까?
가시거리 최대 15 km와 건물 안 약 2 km는 간섭이 적은 자유 공간 기준의 값입니다. 설치 환경에 따라 달라지므로 게이트웨이 위치를 시험해 정하세요.
mDot의 입력 전압과 동작 온도는 어떻게 됩니까?
3.3 – 5 VDC ±5 %이며 -40 – +85 °C에서 동작합니다. 상대 습도는 20 % – 90 % RH, 비응축 조건입니다.
