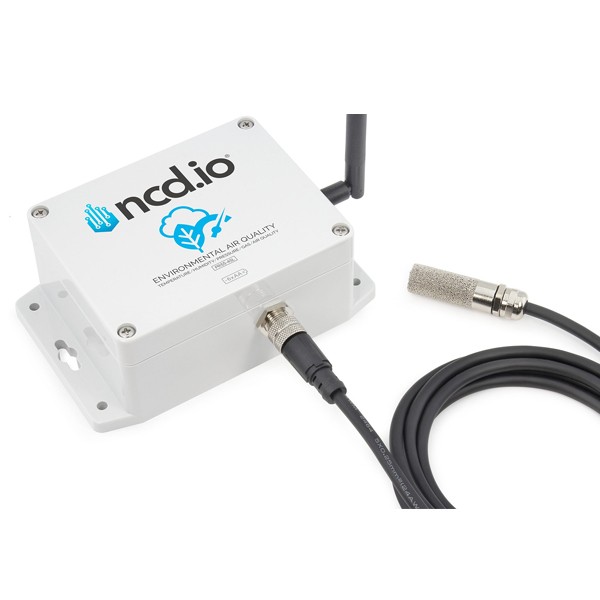

NCD PR55-45L 산업용 IoT 무선 장거리 환경 온도 습도 압력 대기 질 센서

NCD PR55-45L 산업용 IoT 무선 장거리 환경 온도 습도 압력 대기 질 센서

MODEL
PR55-45L
브랜드
NCD
제품문의 구매하기

환기와 먼지 관리에 맞춰
고르는 무선 공기질 센서

NCD 무선 공기질 센서 PR52-33Q · 33M · PR55-59_THPC · 45L

견적 받기

NCD 국내 정식 공급 파트너

NCD PR52-33Q·PR52-33M·PR55-59_THPC·PR55-45L은 CO2, 미세먼지, 온습도, 가스 저항 중 필요한 항목에 맞춰 고르는 산업용 무선 공기질 센서입니다. 모든 모델이 DigiMesh 무선 메시로 데이터를 전송합니다.

PR52-33Q는 NDIR 원리로 CO2를 400~5,000ppm까지 읽고, PR52-33M은 레이저 산란 방식으로 미세먼지를 0-1000μg/m³까지 측정합니다. 환기 관리와 먼지 관리에 각각 맞는 센서로 구성할 수 있으며, 모든 전송에 배터리 잔량이 포함됩니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼, FAQ 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

400~5,000ppm

PR52-33Q CO2 범위

0-1000μg/m³

PR52-33M 미세먼지 범위

60ppm + 5%

CO2 정확도 (25°C)

최대 8년

PR52-33M 장기 안정성

특징

측정 원리별
특징

핵심 특징현장에서 달라지는 점
NDIR CO2 측정NDIR 원리와 온도 보상으로 CO2를 측정하여 환기 상태를 정량적으로 판단합니다.
내장 참조 채널장기 안정성을 위한 참조 채널이 있어 교정 주기 부담을 줄입니다.
레이저 산란 방식레이저 산란 원리로 미세먼지를 측정해 입자 크기별 농도를 확인합니다.
자동 청소PR52-33M은 256회 전송마다 내장 팬으로 센서를 청소해 오염을 줄입니다.
실내 공기질 지수PR55-45L은 가스 저항으로 0~100 범위의 공기질 값을 계산합니다.
IP65 보호 등급PR52-33Q는 IP65 등급이며, 에어 벤트 필터를 제거하면 보호 등급이 유지되지 않습니다.

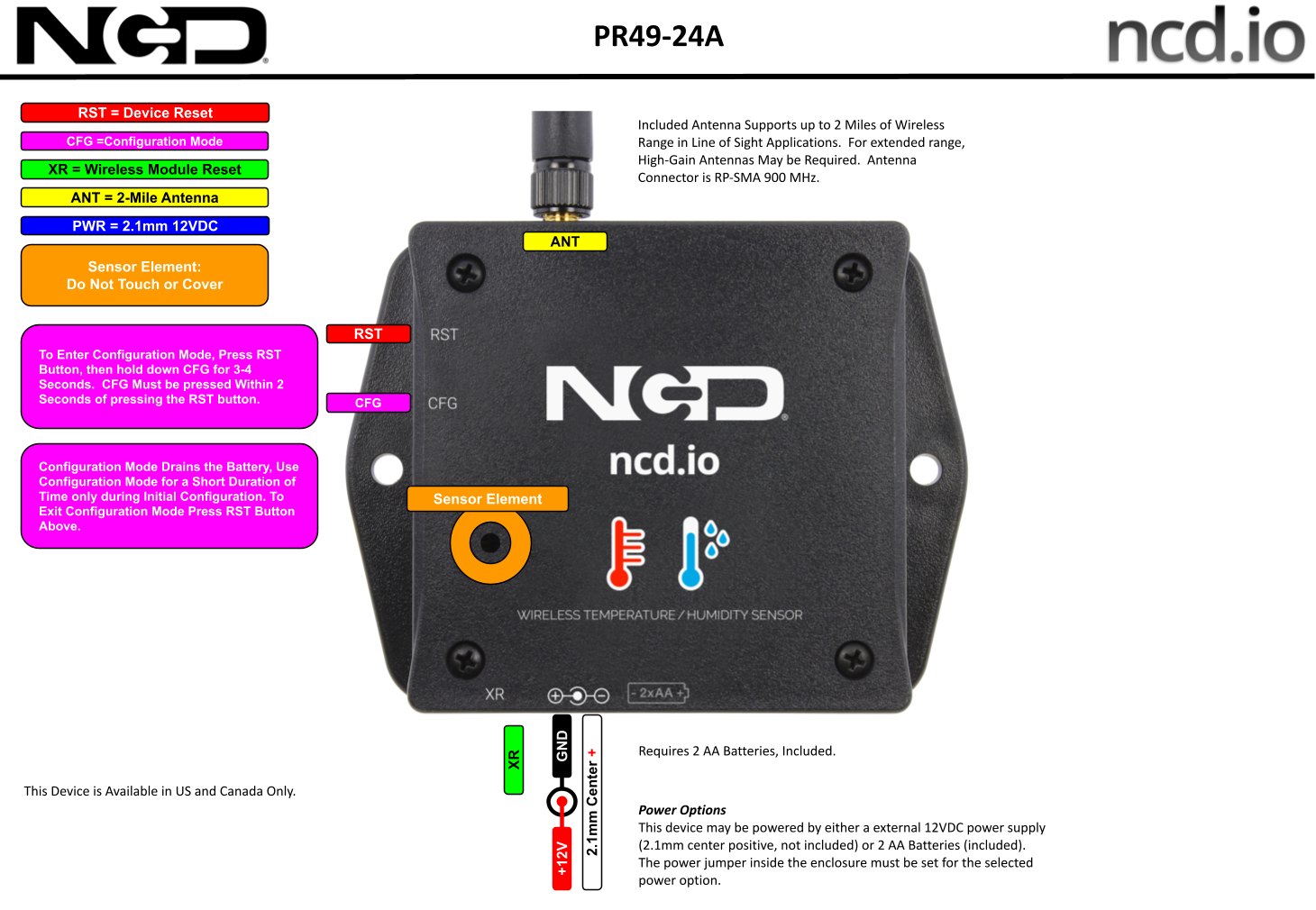

NCD PR55-45L - 무선 센서 본체의 단자와 표시등 위치를 설명한 모습
무선 센서 본체의 단자와 표시등 위치를 설명한 모습

네트워크 구성

수신 구조와
연동 경로

  • 센서가 인터넷에 직접 접속하는 구조는 아닙니다.
  • 값을 수신하려면 NCD 모뎀 또는 게이트웨이가 있어야 합니다.
  • 게이트웨이는 값을 해석하기 쉬운 형태로 바꾼 뒤 AWS, Azure, Losant, MQTT 서버로 전송합니다.
  • 모뎀은 원시 데이터를 그대로 USB, RS-485, RS-232, 와이파이, 블루투스, MQTT로 전달합니다.
  • MQTT 게이트웨이는 센서 값을 변환하여 전송합니다.
  • MQTT 모뎀은 변환 없이 원시 데이터를 브로커에 전달합니다.
  • 데이터 중계는 DigiMesh 메시 네트워크로 이루어집니다.
  • Raspberry Pi, Arduino, Visual Studio, LabVIEW와 연동합니다.

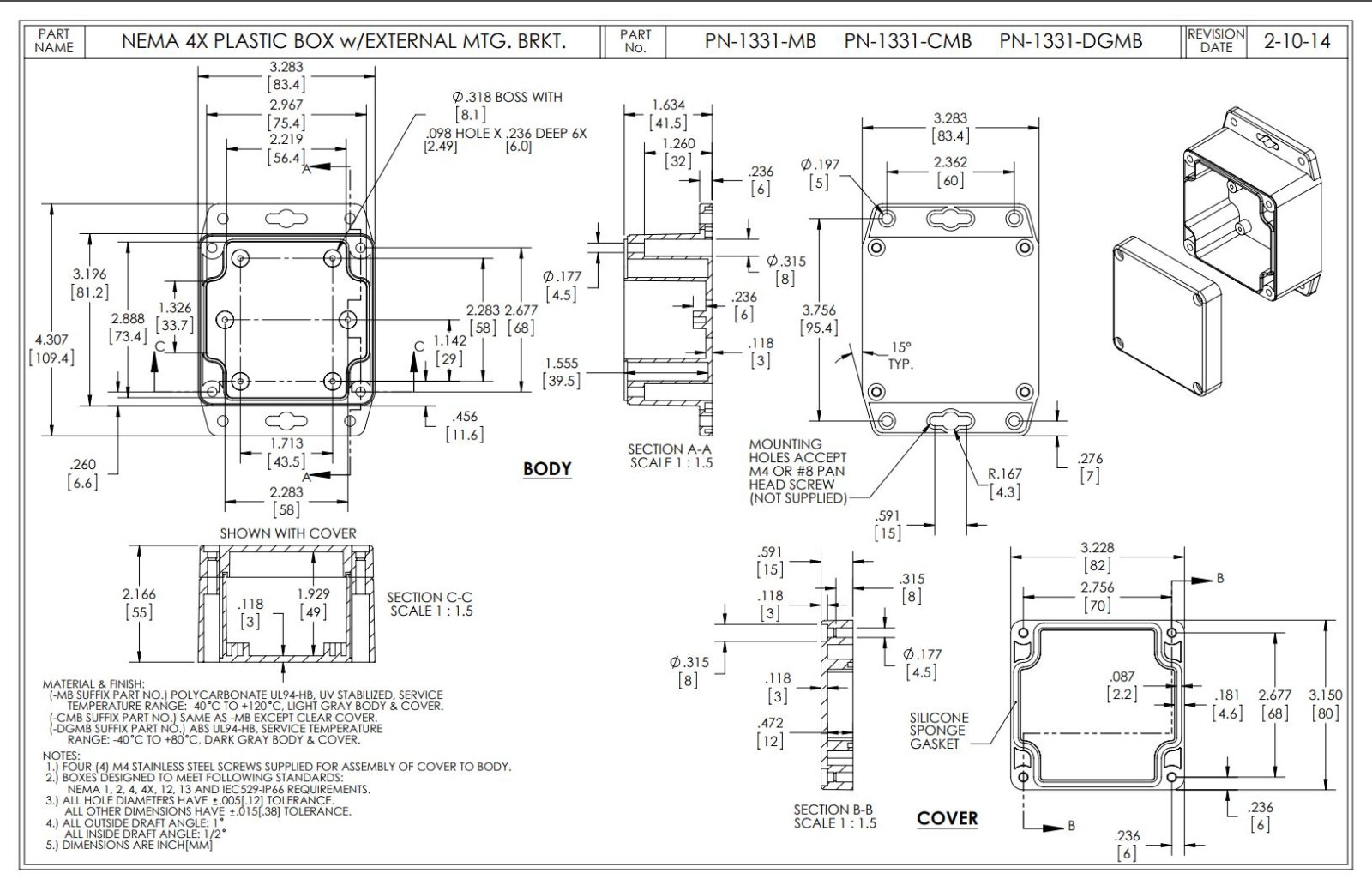

NCD PR55-45L - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

배터리 수명

전송 간격에 따른
배터리 수명

배터리 수명은 전송 간격에 따라 달라지며, 표의 TPH는 시간당 전송 횟수입니다. 최소 전송 간격은 30초이고 권장 간격은 1시간입니다.

수명 · 전송 등급300K (30만 회)400K (40만 회)500K (50만 회)600K (60만 회)
3개월136 TPH180 TPH228 TPH272 TPH
6개월68 TPH90 TPH114 TPH136 TPH
1년34 TPH45 TPH57 TPH68 TPH
2년17 TPH22 TPH28 TPH34 TPH
3년11 TPH15 TPH19 TPH22 TPH
5년6 TPH9 TPH11 TPH13 TPH
10년3 TPH4 TPH5 TPH6 TPH

사용 방법

NCD 무선 공기질 센서
모뎀 수신과 전송 간격 설정

PR52-33Q·PR52-33M·PR55-59_THPC·PR55-45L은 NCD 모뎀이나 게이트웨이가 있어야 값을 받을 수 있습니다. PC에서는 NCD USB 모뎀과 Windows용 Alpha Station으로 수신 확인과 전송 간격 설정을 하고, Node-RED에서는 NCD 노드 라이브러리로 CO2·미세먼지·온습도 값을 받습니다.

소프트웨어·도구하는 일
Alpha StationWindows용 프로그램, 센서 상세 화면(배터리, 센서 유형, 펌웨어, Node ID) 확인과 PAN ID·재시도·전송 간격·출력·목적지·암호 키 설정, 공장 설정 복구
Node-RED + @ncd-io/node-red-enterprise-sensorsWireless Gateway·Wireless Device 노드로 센서 데이터 수신, Auto Config로 센서 설정
FTDI VCP 드라이버USB 모뎀이 COM 포트로 잡히지 않을 때 설치
NCD 게이트웨이받은 값을 해석해 AWS, Azure, Losant, MQTT 서버로 전송

처음 연결하는 순서

순서할 일
1NCD 무선 USB 모뎀을 PC에 연결하고 장치 관리자에 COM 포트가 나타나는지 확인하세요. 나타나지 않으면 FTDI VCP 드라이버를 설치합니다.
2Alpha Station을 실행하고 모뎀의 시리얼 포트와 통신 속도 115200을 선택해 포트를 엽니다.
3센서에 전원을 넣고 리셋 버튼을 눌렀다 놓으면 센서가 데이터 전송을 시작하고, Alpha Station 목록에 센서가 나타납니다.
4설정을 바꾸려면 Alpha Station에서 Setup을 연 뒤 센서의 리셋 버튼(R)을 눌렀다 놓고 CFG 버튼(C)을 5~6초 누른 다음 놓으세요. Alpha Station이 센서 설정을 읽어 옵니다.
5Node-RED로 연동할 때는 Manage palette에서 "@ncd"를 검색해 NCD 노드를 설치하고, Wireless Gateway 노드의 Modem Type을 USB (Serial)로 정한 뒤 Deploy해 "Ready" 표시를 확인합니다.
6전송 간격은 최소 30초까지 줄일 수 있지만 배터리 수명을 고려해 권장값인 1시간을 기준으로 정하세요.

Node-RED 설치와 원시 설정 명령 예시

명령하는 일
npm install @ncd-io/node-red-enterprise-sensorsNode-RED에 NCD 무선 센서 노드 설치(.node-red 폴더에서 실행)
7E 00 13 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 15 00 00 00 E8센서의 절전(전송) 간격 읽기
7E 00 17 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 02 00 00 00 01 00 01 2C CDNode ID를 1, 절전 간격을 300초로 설정

16진수 프레임은 설정 모드의 센서에 USB 모뎀으로 보내는 DigiMesh API 프레임이며, 설정 모드에서는 PAN ID 0x7BCD를 사용합니다. 대상 센서 주소를 넣으면 체크섬도 다시 계산해야 하고, 형식은 펌웨어에 따라 다를 수 있으니 설치한 장치의 자료를 함께 확인하세요.

PR55-45L은 가스 저항 센서의 히터가 처음 약 30분 동안 번인되므로, 설치 직후의 실내 공기질 값은 그 뒤부터 판단하세요.

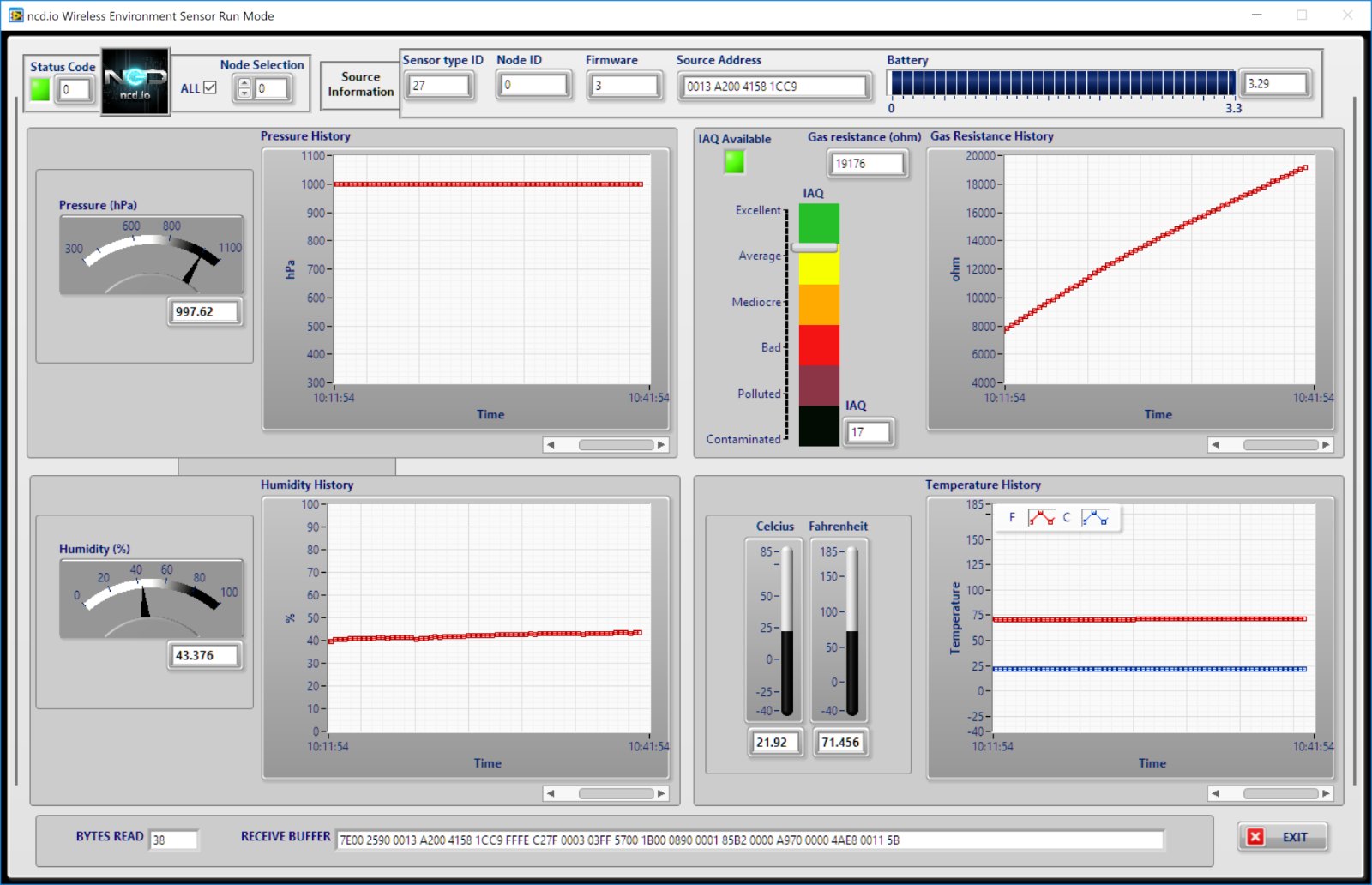

NCD PR55-45L - 센서 측정값을 그래프로 보여 주는 모니터링 화면
센서 측정값을 그래프로 보여 주는 모니터링 화면

사양

모델 비교와
공통 사양

모델측정 항목핵심 범위전원
PR52-33QCO2 · 온습도CO2 400~5,000 ppm · 정확도 ±(60ppm + 읽음값의 5%)(25°C, 400~5,000 ppm) · 반복성 10ppmAA 6개 · 약 300,000회 전송 · 최대 5년
PR52-33M미세먼지 · 온습도질량 농도 0-1000μg/m³ (PM1.0 · 2.5 · 4.0 · 10.0) · 숫자 농도 0~3000 1/cm³AA 4개 · 약 300,000회 전송
PR55-59_THPC미세먼지 · CO2 · 온습도CO2 0~2,000 ppm · 정확도 ±(60ppm + 읽음값의 5%)(25°C, 400~2,000ppm)AA 6개 · 최대 3년
PR55-45L온도 · 압력 · 습도 · 가스 저항 · 실내 공기질−40 ~ +85°C · 300 ~ 1100 hPa · 0 ~ 100 % rHAA 2개 · 약 300,000회 전송 · 최대 3년
PR49-24LPR55-45L과 같은 측정 항목PR55-45L과 같음AA 2개 · 약 300,000회 전송 · 최대 3년

시리즈 공통 사양

항목사양
PR52-33Q 측정 원리NDIR · 온도 보상 · 완전 보정과 선형화
PR52-33Q 장기 안정성내장 참조 채널
PR52-33Q 온습도0~95% RH(±6%RH) / −10°C ~ 60°C(±0.8°C)
PR52-33Q 온습도 분해능0.4% RH / 0.1°C
PR52-33Q 보호 등급IP65 (에어 벤트 필터 제거 시 해제)
PR52-33M 질량 농도0-1000μg/m³ · 분해능 1μg/m³ · PM1.0 · 2.5 · 4.0 · 10.0
PR52-33M 숫자 농도0~3000 1/cm³ · PM0.5 · 1.0 · 2.5 · 4.0 · 10.0
PR52-33M 장기 안정성최대 8년 (레이저 산란 원리)
PR52-33M 자동 청소256회 전송마다 내장 팬 작동
PR52-33M 온습도0~100%RH / −25°C ~ 85°C · 분해능 0.04%RH / 0.025°C · 정확도 2%RH / 0.3°C
PR55-59_THPC 구성미세먼지 + CO2 + 온습도 일체형 (SPS30 · SHT30 기반 미세먼지 측정)
PR55-45L 센서 소자Bosch BME680
PR55-45L 가스 저항Ω 단위 출력 · 실내 공기질 0-100 계산
PR55-45L 히터온도 · 시간 설정 가능 · 처음 약 30분 번인
최소 전송 간격30초 (권장 1시간)
외부 전원옵션
무선 보안128비트 AES 암호화(최소) · 기본 키 변경 가능
호환 모뎀RS-232 · 이더넷 · USB · RS-485 · Mega(USB, 와이파이, 블루투스, MQTT)

활용 분야

실내 공기를
관리하는 현장

  • 사무실과 교실의 CO2 농도를 확인합니다.
  • 병원의 대기 질과 실내 환경을 모니터링합니다.
  • HVAC 시스템의 환기 상태를 점검합니다.
  • 창고와 저장 시설의 공기질을 기록합니다.
  • AWS나 Azure로 전송해 대시보드에서 값을 확인합니다.

선택 가이드

측정 항목별
권장 모델

요구 조건권장 모델
CO2 농도 측정PR52-33Q
미세먼지 측정PR52-33M
미세먼지와 CO2를 한 센서로 측정PR55-59_THPC
온도·압력·습도·가스 저항과 실내 공기질PR55-45L

구성·옵션

구성품과
주문 정보

구성품옵션별매품번
PR52-33Q 본체AA 6개 배터리 또는 외부 전원 · 외함 장착 또는 외부 프로브 장착수신기 필요PR52-33Q
PR52-33M 본체배터리 또는 외부 전원수신기 필요PR52-33M
PR55-59_THPC 본체AA 6개 배터리수신기 필요PR55-59_THPC
PR55-45L 본체AA 2개 배터리수신기 필요PR55-45L

제품 상세 이미지

NCD PR55-45L 상세 이미지 1
NCD PR55-45L 상세 이미지 2

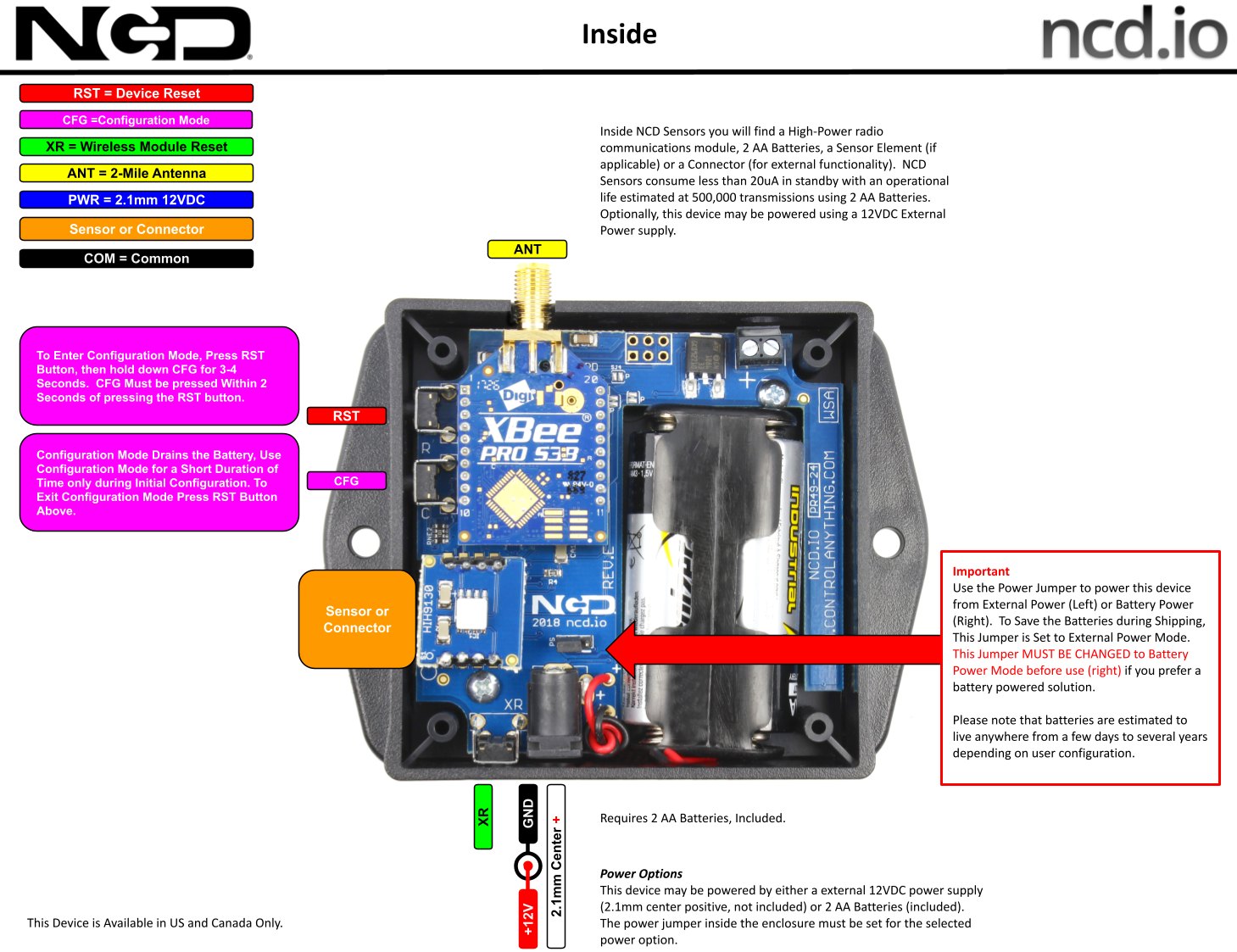

NCD PR55-45L - 무선 센서 내부의 무선 모듈과 배터리 배치
무선 센서 내부의 무선 모듈과 배터리 배치
