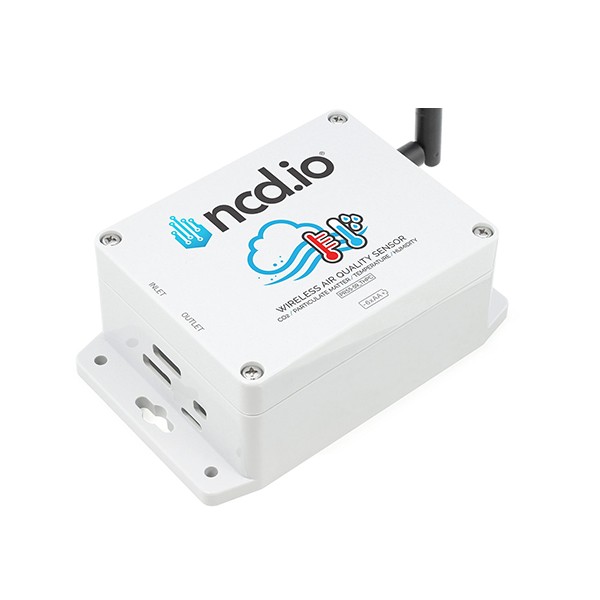

NCD PR55-59_THPC 산업용 IoT 무선 대기질 CO2 온도 습도 파티클 센서

NCD PR55-59_THPC 산업용 IoT 무선 대기질 CO2 온도 습도 파티클 센서

MODEL
PR55-59_THPC
브랜드
NCD
제품문의 구매하기

환기와 먼지 관리에 맞춰
고르는 무선 공기질 센서

NCD 무선 공기질 센서 PR52-33Q · 33M · PR55-59_THPC · 45L

견적 받기

NCD 국내 정식 공급 파트너

NCD PR52-33Q·PR52-33M·PR55-59_THPC·PR55-45L은 CO2, 미세먼지, 온습도, 가스 저항 중 필요한 항목에 맞춰 고르는 산업용 무선 공기질 센서입니다. 모든 모델이 DigiMesh 무선 메시로 데이터를 전송합니다.

PR52-33Q는 NDIR 원리로 CO2를 400~5,000ppm까지 읽고, PR52-33M은 레이저 산란 방식으로 미세먼지를 0-1000μg/m³까지 측정합니다. 환기 관리와 먼지 관리에 각각 맞는 센서로 구성할 수 있으며, 모든 전송에 배터리 잔량이 포함됩니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

400~5,000ppm

PR52-33Q CO2 범위

0-1000μg/m³

PR52-33M 미세먼지 범위

60ppm + 5%

CO2 정확도 (25°C)

최대 8년

PR52-33M 장기 안정성

특징

측정 원리별
특징

핵심 특징현장에서 달라지는 점
NDIR CO2 측정NDIR 원리와 온도 보상으로 CO2를 측정하여 환기 상태를 정량적으로 판단합니다.
내장 참조 채널장기 안정성을 위한 참조 채널이 있어 교정 주기 부담을 줄입니다.
레이저 산란 방식레이저 산란 원리로 미세먼지를 측정해 입자 크기별 농도를 확인합니다.
자동 청소PR52-33M은 256회 전송마다 내장 팬으로 센서를 청소해 오염을 줄입니다.
실내 공기질 지수PR55-45L은 가스 저항으로 0~100 범위의 공기질 값을 계산합니다.
IP65 보호 등급PR52-33Q는 IP65 등급이며, 에어 벤트 필터를 제거하면 보호 등급이 유지되지 않습니다.

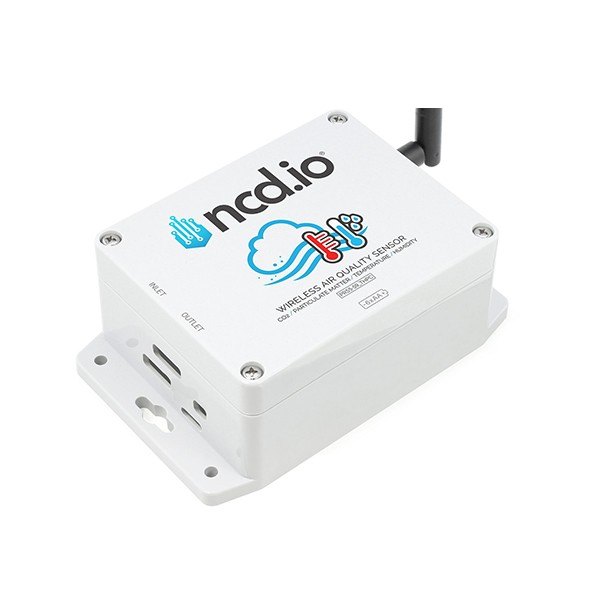

NCD PR55-59_THPC - 안테나를 장착한 백색 케이스형 무선 공기질 센서
안테나를 장착한 백색 케이스형 무선 공기질 센서

네트워크 구성

수신 구조와
연동 경로

  • 센서가 인터넷에 직접 접속하는 구조는 아닙니다.
  • 값을 수신하려면 NCD 모뎀 또는 게이트웨이가 있어야 합니다.
  • 게이트웨이는 값을 해석하기 쉬운 형태로 바꾼 뒤 AWS, Azure, Losant, MQTT 서버로 전송합니다.
  • 모뎀은 원시 데이터를 그대로 USB, RS-485, RS-232, 와이파이, 블루투스, MQTT로 전달합니다.
  • MQTT 게이트웨이는 센서 값을 변환하여 전송합니다.
  • MQTT 모뎀은 변환 없이 원시 데이터를 브로커에 전달합니다.
  • 데이터 중계는 DigiMesh 메시 네트워크로 이루어집니다.
  • Raspberry Pi, Arduino, Visual Studio, LabVIEW와 연동합니다.

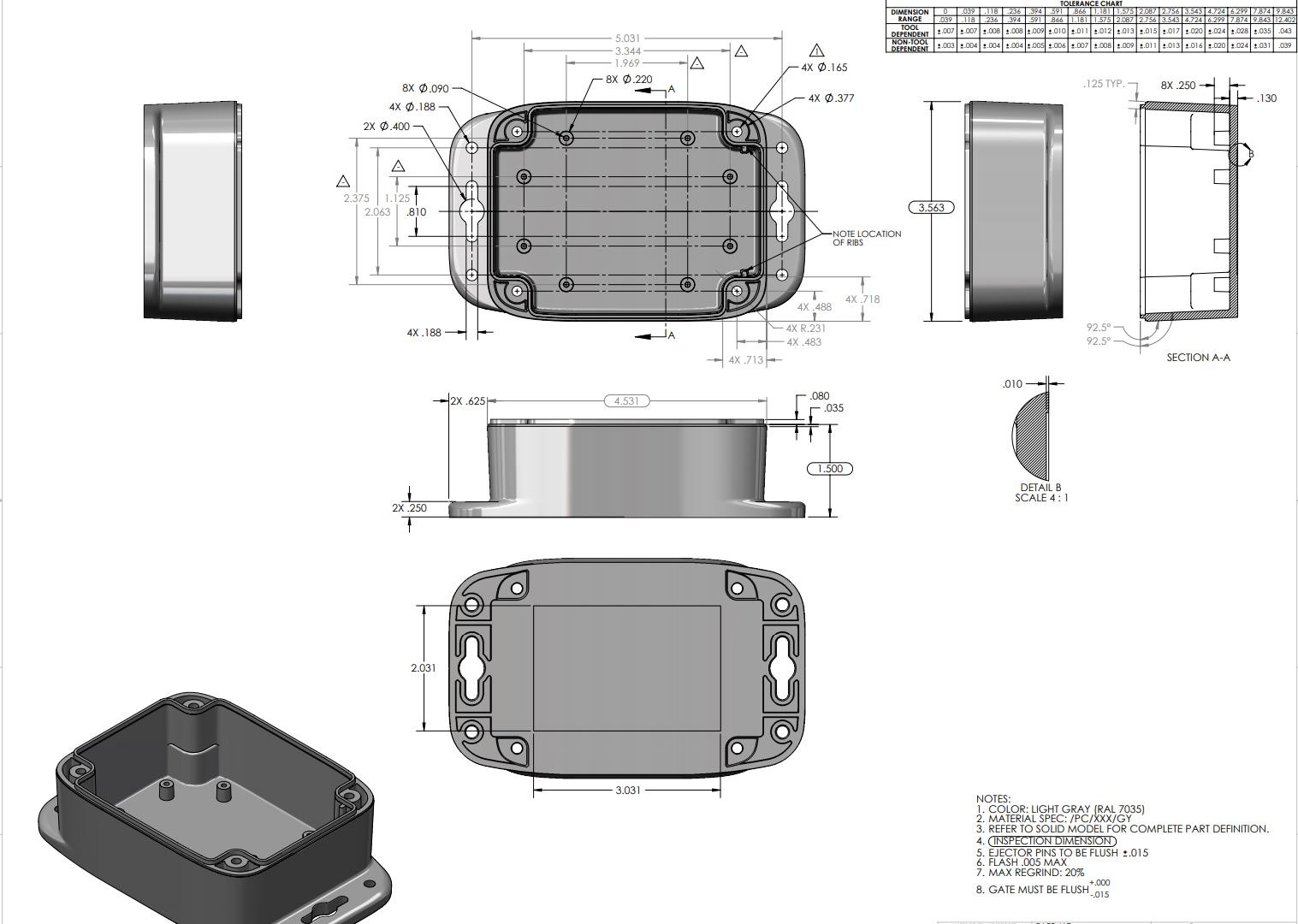

NCD PR55-59_THPC - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

배터리 수명

전송 간격에 따른
배터리 수명

배터리 수명은 전송 간격에 따라 달라지며, 표의 TPH는 시간당 전송 횟수입니다. 최소 전송 간격은 30초이고 권장 간격은 1시간입니다.

수명 · 전송 등급300K (30만 회)400K (40만 회)500K (50만 회)600K (60만 회)
3개월136 TPH180 TPH228 TPH272 TPH
6개월68 TPH90 TPH114 TPH136 TPH
1년34 TPH45 TPH57 TPH68 TPH
2년17 TPH22 TPH28 TPH34 TPH
3년11 TPH15 TPH19 TPH22 TPH
5년6 TPH9 TPH11 TPH13 TPH
10년3 TPH4 TPH5 TPH6 TPH

사용 방법

NCD 무선 공기질 센서
모뎀 수신과 전송 간격 설정

PR52-33Q·PR52-33M·PR55-59_THPC·PR55-45L은 NCD 모뎀이나 게이트웨이가 있어야 값을 받을 수 있습니다. PC에서는 NCD USB 모뎀과 Windows용 Alpha Station으로 수신 확인과 전송 간격 설정을 하고, Node-RED에서는 NCD 노드 라이브러리로 CO2·미세먼지·온습도 값을 받습니다.

소프트웨어·도구하는 일
Alpha StationWindows용 프로그램, 센서 상세 화면(배터리, 센서 유형, 펌웨어, Node ID) 확인과 PAN ID·재시도·전송 간격·출력·목적지·암호 키 설정, 공장 설정 복구
Node-RED + @ncd-io/node-red-enterprise-sensorsWireless Gateway·Wireless Device 노드로 센서 데이터 수신, Auto Config로 센서 설정
FTDI VCP 드라이버USB 모뎀이 COM 포트로 잡히지 않을 때 설치
NCD 게이트웨이받은 값을 해석해 AWS, Azure, Losant, MQTT 서버로 전송

처음 연결하는 순서

순서할 일
1NCD 무선 USB 모뎀을 PC에 연결하고 장치 관리자에 COM 포트가 나타나는지 확인하세요. 나타나지 않으면 FTDI VCP 드라이버를 설치합니다.
2Alpha Station을 실행하고 모뎀의 시리얼 포트와 통신 속도 115200을 선택해 포트를 엽니다.
3센서에 전원을 넣고 리셋 버튼을 눌렀다 놓으면 센서가 데이터 전송을 시작하고, Alpha Station 목록에 센서가 나타납니다.
4설정을 바꾸려면 Alpha Station에서 Setup을 연 뒤 센서의 리셋 버튼(R)을 눌렀다 놓고 CFG 버튼(C)을 5~6초 누른 다음 놓으세요. Alpha Station이 센서 설정을 읽어 옵니다.
5Node-RED로 연동할 때는 Manage palette에서 "@ncd"를 검색해 NCD 노드를 설치하고, Wireless Gateway 노드의 Modem Type을 USB (Serial)로 정한 뒤 Deploy해 "Ready" 표시를 확인합니다.
6전송 간격은 최소 30초까지 줄일 수 있지만 배터리 수명을 고려해 권장값인 1시간을 기준으로 정하세요.

Node-RED 설치와 원시 설정 명령 예시

명령하는 일
npm install @ncd-io/node-red-enterprise-sensorsNode-RED에 NCD 무선 센서 노드 설치(.node-red 폴더에서 실행)
7E 00 13 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 15 00 00 00 E8센서의 절전(전송) 간격 읽기
7E 00 17 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 02 00 00 00 01 00 01 2C CDNode ID를 1, 절전 간격을 300초로 설정

16진수 프레임은 설정 모드의 센서에 USB 모뎀으로 보내는 DigiMesh API 프레임이며, 설정 모드에서는 PAN ID 0x7BCD를 사용합니다. 대상 센서 주소를 넣으면 체크섬도 다시 계산해야 하고, 형식은 펌웨어에 따라 다를 수 있으니 설치한 장치의 자료를 함께 확인하세요.

PR55-45L은 가스 저항 센서의 히터가 처음 약 30분 동안 번인되므로, 설치 직후의 실내 공기질 값은 그 뒤부터 판단하세요.

사양

모델 비교와
공통 사양

모델측정 항목핵심 범위전원
PR52-33QCO2 · 온습도CO2 400~5,000 ppm · 정확도 ±(60ppm + 읽음값의 5%)(25°C, 400~5,000 ppm) · 반복성 10ppmAA 6개 · 약 300,000회 전송 · 최대 5년
PR52-33M미세먼지 · 온습도질량 농도 0-1000μg/m³ (PM1.0 · 2.5 · 4.0 · 10.0) · 숫자 농도 0~3000 1/cm³AA 4개 · 약 300,000회 전송
PR55-59_THPC미세먼지 · CO2 · 온습도CO2 0~2,000 ppm · 정확도 ±(60ppm + 읽음값의 5%)(25°C, 400~2,000ppm)AA 6개 · 최대 3년
PR55-45L온도 · 압력 · 습도 · 가스 저항 · 실내 공기질−40 ~ +85°C · 300 ~ 1100 hPa · 0 ~ 100 % rHAA 2개 · 약 300,000회 전송 · 최대 3년
PR49-24LPR55-45L과 같은 측정 항목PR55-45L과 같음AA 2개 · 약 300,000회 전송 · 최대 3년

시리즈 공통 사양

항목사양
PR52-33Q 측정 원리NDIR · 온도 보상 · 완전 보정과 선형화
PR52-33Q 장기 안정성내장 참조 채널
PR52-33Q 온습도0~95% RH(±6%RH) / −10°C ~ 60°C(±0.8°C)
PR52-33Q 온습도 분해능0.4% RH / 0.1°C
PR52-33Q 보호 등급IP65 (에어 벤트 필터 제거 시 해제)
PR52-33M 질량 농도0-1000μg/m³ · 분해능 1μg/m³ · PM1.0 · 2.5 · 4.0 · 10.0
PR52-33M 숫자 농도0~3000 1/cm³ · PM0.5 · 1.0 · 2.5 · 4.0 · 10.0
PR52-33M 장기 안정성최대 8년 (레이저 산란 원리)
PR52-33M 자동 청소256회 전송마다 내장 팬 작동
PR52-33M 온습도0~100%RH / −25°C ~ 85°C · 분해능 0.04%RH / 0.025°C · 정확도 2%RH / 0.3°C
PR55-59_THPC 구성미세먼지 + CO2 + 온습도 일체형 (SPS30 · SHT30 기반 미세먼지 측정)
PR55-45L 센서 소자Bosch BME680
PR55-45L 가스 저항Ω 단위 출력 · 실내 공기질 0-100 계산
PR55-45L 히터온도 · 시간 설정 가능 · 처음 약 30분 번인
최소 전송 간격30초 (권장 1시간)
외부 전원옵션
무선 보안128비트 AES 암호화(최소) · 기본 키 변경 가능
호환 모뎀RS-232 · 이더넷 · USB · RS-485 · Mega(USB, 와이파이, 블루투스, MQTT)

활용 분야

실내 공기를
관리하는 현장

  • 사무실과 교실의 CO2 농도를 확인합니다.
  • 병원의 대기 질과 실내 환경을 모니터링합니다.
  • HVAC 시스템의 환기 상태를 점검합니다.
  • 창고와 저장 시설의 공기질을 기록합니다.
  • AWS나 Azure로 전송해 대시보드에서 값을 확인합니다.

선택 가이드

측정 항목별
권장 모델

요구 조건권장 모델
CO2 농도 측정PR52-33Q
미세먼지 측정PR52-33M
미세먼지와 CO2를 한 센서로 측정PR55-59_THPC
온도·압력·습도·가스 저항과 실내 공기질PR55-45L

구성·옵션

구성품과
주문 정보

구성품옵션별매품번
PR52-33Q 본체AA 6개 배터리 또는 외부 전원 · 외함 장착 또는 외부 프로브 장착수신기 필요PR52-33Q
PR52-33M 본체배터리 또는 외부 전원수신기 필요PR52-33M
PR55-59_THPC 본체AA 6개 배터리수신기 필요PR55-59_THPC
PR55-45L 본체AA 2개 배터리수신기 필요PR55-45L

센서 데이터

센서가 보내는
데이터

NCD IoT 센서는 측정값 외에도 장치 정보를 함께 보냅니다.

항목설명
일련번호센서마다 고유한 번호입니다. 네트워크에서 특정 센서를 항상 구분할 수 있습니다.
노드 ID센서가 속한 그룹을 나타내는 1바이트 값입니다.
펌웨어 버전데이터 패킷에 함께 들어 있습니다.
배터리 수준데이터 패킷에 함께 들어 있습니다.
센서 유형데이터 패킷에 함께 들어 있습니다.

이 정보 덕분에 소프트웨어가 센서의 상태를 정확히 파악하고 관리할 수 있습니다. 신호 강도는 센서 데이터 패킷에 포함되지 않으며 별도 방식으로 처리됩니다. 다만 센서마다 신호 강도 데이터를 확인할 수 있습니다.

도입 전에 알아 둘 점

NCD 무선 센서는 데이터를 송신만 하므로 수신기가 필요합니다. 수신 방법은 여러 가지이며, 아래에서 차례로 설명합니다.

배터리

배터리는 실제로
얼마나 가나요?

대부분의 NCD IoT 센서는 배터리가 약해져 신뢰할 수 없게 될 때까지 300,000~500,000회 전송할 수 있습니다.

이 전송 횟수를 10년에 나누면 연간 약 50,000회, 하루 최대 136회입니다. 500K 센서는 시간당 약 5회, 300K 센서는 시간당 약 3회 보내는 셈입니다. 배터리를 3년만 쓴다면 연간 166,666회, 하루 약 456회까지 보낼 수 있으며, 500K 센서는 시간당 약 19회입니다.

  • 배터리 수명은 전송 설정에 따라 달라지며, 센서의 고급 설정에서 조절할 수 있습니다.
  • 500,000회 전송 등급은 프리미엄 알카라인 배터리를 기준으로 한 값입니다.
  • NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 이 배터리는 매우 넓은 온도 범위에서 작동하며 냉동실에서도 쓸 수 있고, 센서 종류에 따라 보통 600,000회 이상 전송할 수 있습니다.

배터리 수명에 관한 안내

현재 구할 수 있는 최고 등급의 일회용 배터리도, 상온에서 쓰지 않고 보관했을 때의 수명이 최대 10년입니다. 실제 수명은 사용량, 온도, 습도에 따라 달라집니다. 10년을 넘는 수명을 내세우는 배터리는 흔히 구할 수 없는 특수하고 값비싼 배터리에만 해당하므로 주의하세요. 대부분의 배터리 화학 성분은 극한 온도용으로 등급이 매겨져 있지 않습니다.

NCD는 현재 구할 수 있는 최고 등급의 일회용 리튬 배터리만 사용합니다. 이 배터리는 극한 온도에서도 쓸 수 있고, 방사선 환경에서 고객이 시험한 사례가 있습니다. 리튬 배터리는 배터리 기술의 한계로 보관 수명이 최대 10년으로 예상됩니다.

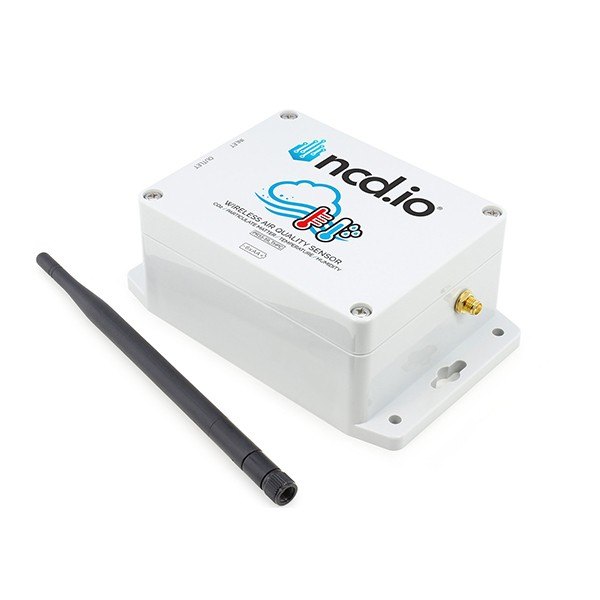

NCD PR55-59_THPC - 안테나를 분리해 둔 무선 공기질 센서 측면
안테나를 분리해 둔 무선 공기질 센서 측면

설정과 데이터 확인

설정 변경과
원시 데이터 확인

장거리 USB 무선 모뎀은 115200 baud rate의 가상 COM 포트로 동작합니다. USB 모뎀의 가상 COM 포트를 열면 데이터 스트림을 바로 볼 수 있습니다.

옵션에 따라 이더넷으로 동작하는 무선 수신기도 있습니다. 이 경우 센서 데이터는 TCP/IP 포트 2101로 나옵니다. 이더넷 모뎀의 IP 주소로 TCP/IP 소켓(포트 2101)을 열면 LAN에서 데이터 스트림을 확인할 수 있습니다.

USB 모뎀과 이더넷 모뎀 모두에서 고급 센서 설정을 바꾸려면 센서별로 개발된 LabVIEW® 소프트웨어를 사용합니다. Alpha Station은 제한된 범위의 구성과 센서 판독값 표시를 지원합니다(판독값 표시 기능은 아직 개발 중입니다).

Amazon® AWS® IoT, Microsoft® Azure® IoT, Losant처럼 널리 쓰이는 클라우드 플랫폼으로 데이터를 보내는 게이트웨이도 있습니다. 제품 자료에서 Raspberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하세요.

주파수

어떤 주파수를
골라야 하나요?

제품을 고를 때 주파수 옵션이 세 가지 있습니다. 모든 옵션이 모든 지역에서 합법적으로 사용되는 것은 아니므로 구매할 때 알맞게 선택해야 합니다. 선택한 옵션에 맞춰 제품과 액세서리가 구성됩니다. 구입하기 전에 현지 법규를 반드시 확인하세요.

2.4GHz: 전 세계 사용

해당 국가에서 900MHz와 868MHz를 합법적으로 쓸 수 없다면 2.4GHz 옵션을 선택하세요. 2.4GHz 옵션은 유럽, 미국, 일본, 호주, 브라질, 대한민국을 포함해 전 세계에서 쓸 수 있도록 인증되었습니다. 해당 지역에서 2.4GHz를 쓸 수 있는지는 선택 전에 현지 법규로 확인하세요.

900MHz: 북미(미국, 캐나다, 멕시코)

북미에서는 900MHz 옵션이 벽, 건물, 산업 장비, 나무를 가장 잘 통과하며 현재 지원되는 범위 중 가장 깁니다. 장거리 용도에도 가장 알맞은 선택입니다. 가시 거리(line of sight) 기준으로 기본 안테나를 쓰면 2마일, 고이득 안테나를 쓰면 28마일입니다. 고이득 안테나는 필요하면 Digi.com에 문의해 추천을 받으세요.

868MHz: 유럽 전용

유럽에서는 868MHz 옵션이 현재 가장 긴 범위를 지원합니다. 2.4GHz보다 벽, 건물, 나무, 산업 장비를 더 잘 통과합니다. 공식 사이트 기준 범위는 2.1dBi 안테나로 14.5km입니다.

연결

센서 데이터를
보낼 곳

센서 데이터를 보낼 수 있는 곳을 나타낸 구성도

사용자의 센서, 사용자의 데이터

NCD IoT 센서 데이터는 수수료나 추가 비용 없이 원하는 곳으로 보낼 수 있습니다. NCD 센서는 개방형 프로토콜을 쓰므로 특정 클라우드 플랫폼에 묶이지 않습니다.

데이터는 사용자가 소유하며, 구독이나 서비스 계약 없이 원하는 소프트웨어, 임베디드 시스템, 클라우드 플랫폼에 연결할 수 있습니다.

받는 곳에 따라 장비를 고릅니다

데스크톱 컴퓨터, IoT 클라우드 플랫폼, 임베디드 플랫폼 어느 쪽에서든 센서 데이터를 받을 수 있습니다. 센서는 데이터를 브로드캐스트하므로 처리하기 쉽고 확장하기도 쉽습니다.

  • 클라우드 플랫폼과 직접 연동하려면 게이트웨이로, 로컬 컴퓨터와 연동하려면 모뎀으로 보냅니다.
  • 게이트웨이와 모뎀에 동시에 보낼 수도 있어서 로컬과 원격 어디서나 데이터에 접근할 수 있습니다.
  • 데이터를 이중화하거나 여러 클라우드 플랫폼으로 보내야 한다면 게이트웨이를 여러 대 사용하세요.

대규모 설치에서는 센서를 그룹으로 나눕니다

센서를 클러스터로 묶을 수 있습니다. 예를 들어 고층 건물의 층마다 센서 클러스터를 두고, 각 층의 게이트웨이와 모뎀으로 데이터를 보낼 수 있습니다.

클러스터로 나누면 센서 데이터가 섞이지 않아 관리하기 쉽습니다. 각 게이트웨이와 모뎀은 서로 다른 센서 클러스터를 받도록 설정할 수 있습니다. NCD 장치는 수천 개의 클러스터를 지원하므로 센서 네트워크를 사실상 제한 없이 확장할 수 있습니다.

모뎀과 게이트웨이는 무엇이 다른가요?

장비하는 일
게이트웨이센서 데이터를 사람이 읽을 수 있는 값으로 바꿉니다. WiFi로 통신하며 AWS, Azure, Losant, MQTT 같은 일반적인 클라우드 플랫폼에 결과를 게시합니다.
모뎀센서의 원시 데이터 바이트 값을 WiFi, Bluetooth, USB, RS-485, RS-232, MQTT 등 다른 통신 형식으로 전달합니다.
MQTT 게이트웨이와 MQTT 모뎀서로 다릅니다. MQTT 게이트웨이는 센서 값을 변환해 주므로 대부분의 사용자에게 알맞습니다. MQTT 모뎀은 변환 없이 원시 센서 데이터를 MQTT 브로커로 보내며, 서버에서 직접 해석해야 합니다.
IoT Edge 컴퓨터어떤 클라우드 플랫폼과도 통신하도록 프로그래밍할 수 있는 소형 컴퓨터입니다. NCD IoT Edge 컴퓨터는 Node-RED를 실행하므로 Node-RED 사용 경험이 필요합니다. 복잡한 설치 조건이 있는 산업 현장에 알맞고, 셀룰러와 이더넷 연결도 지원합니다. 참고로 USB 모뎀을 Node-RED가 실행되는 일반 컴퓨터에 연결하는 구성은 셀룰러 연결을 제외하면 하드웨어 솔루션과 거의 같습니다.
함께 쓰기모뎀과 게이트웨이는 함께 쓸 수 있습니다. NCD IoT 센서는 여러 모뎀, 게이트웨이, IoT Edge 컴퓨터가 선택해 받을 수 있도록 데이터를 브로드캐스트합니다. 용도에 필요한 만큼 모뎀과 게이트웨이를 두면 되며, 하나의 IoT 엔드포인트 솔루션만 고를 필요가 없습니다.

클라우드와 소프트웨어

클라우드와
소프트웨어로 연결하기

AWS용 NCD Micro Gateway

AWS IoT

최대 2마일 떨어진 곳의 센서 데이터를 AWS용 NCD Micro Gateway로 수집해 AWS IoT로 보냅니다. 이 게이트웨이는 AWS 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 설정 시간이 짧아 센서 데이터가 AWS 클라우드에 금방 도착합니다.

Azure용 NCD Micro Gateway

Microsoft Azure IoT

최대 2마일 거리의 센서 데이터를 Azure용 NCD Micro Gateway로 수집해 Microsoft Azure로 보냅니다. 연결된 장치 트윈과 장치-클라우드 메시지를 통해 들어오는 모든 원격 측정값을 실제 값으로 Azure에 보고합니다.

이 장치를 Azure 계정에 등록하고, 인터넷에 연결된 WiFi 네트워크와 Azure Device Connection String을 준비하세요.

MQTT용 NCD Micro Gateway

MQTT 브로커

최대 2마일 거리의 센서 데이터를 MQTT용 NCD Micro Gateway로 수집해 자체 MQTT 브로커로 보냅니다. 이 게이트웨이는 사람이 읽을 수 있는 값을 JSON 문자열로 보내므로 전용 클라우드 애플리케이션에 쉽게 통합할 수 있습니다.

직접 MQTT 브로커를 구축하거나 Ubidots를 사용해 몇 분 만에 NCD 센서 데이터 타일을 표시할 수 있습니다. MQTT 자격 증명과 인터넷에 연결된 WiFi 네트워크를 준비하세요.

Ubidots 로고

Ubidots (MQTT)

Ubidots는 MQTT 프로토콜을 지원하는 National Control Devices의 공식 파트너입니다. NCD MQTT 게이트웨이로 NCD 센서를 Ubidots에 연결하면 전 세계 어디서나 센서를 모니터링하는 타일을 쉽게 만들 수 있습니다.

설정이 간단해 몇 분 만에 연결하고 데이터를 표시할 수 있습니다. MQTT가 지원되는 구조이므로 Ubidots에 연결하는 데 특별한 하드웨어는 필요하지 않습니다.

Losant용 NCD Micro Gateway

Losant

최대 2마일 거리의 센서 데이터를 NCD Micro Gateway로 수집해 Losant로 보냅니다. Losant Flow Builder로 시간에 따른 센서 원격 측정 그래프를 보여 주는 대시보드를 만들 수 있습니다.

Losant용 NCD Micro Gateway는 Losant 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 인터넷에 연결된 WiFi 네트워크와 Losant 연결 자격 증명(애플리케이션 ID, 애플리케이션 토큰)을 준비하세요. Losant는 National Control Devices의 공식 파트너입니다.

NCD IoT Edge 컴퓨터

IoT Edge 컴퓨터 (LTE 셀룰러, WiFi, 이더넷)

셀룰러나 이더넷 솔루션이 필요한 경우에 알맞습니다. Node-RED와 NCD 무선 센서 라이브러리가 미리 설치되어 있어 센서 데이터를 셀룰러 네트워크, WiFi, 이더넷에 유연하게 연결할 수 있습니다.

Node-RED에 익숙하고, 복잡한 통합 작업에서 NCD 센서를 연결할 하드웨어가 필요한 개발자에게 적합합니다. Node-RED 사용 경험이 필요합니다.

모뎀으로 받기

모뎀은 로컬 컴퓨터, 서버, 임베디드 시스템과 통신하는 데 알맞습니다. 무선 센서와 엔드 노드 컨트롤러의 데이터를 USB 가상 COM 포트, Bluetooth 가상 COM 포트, WiFi TCP, WiFi MQTT, 이더넷 TCP, RS-232, RS-485 같은 표준 하드웨어 통신 형식으로 변환하는 것이 주된 역할입니다.

종류제품연결 방식
RS-232산업용 IoT 무선 RS232 모뎀RS-232
이더넷산업용 IoT 무선 이더넷 모뎀이더넷
USB산업용 IoT 무선 USB 모뎀USB
RS-485산업용 IoT 무선 RS485 모뎀RS-485
멀티 인터페이스산업용 IoT 무선 Mega 모뎀USB, 와이파이, 블루투스, MQTT
NCD 무선 모뎀 5종: RS-232, 이더넷, USB, RS-485, Mega
왼쪽부터 RS-232, 이더넷, USB, RS-485, Mega 모뎀

모뎀은 여러 대를 동시에 쓸 수 있으므로 하나만 고를 필요가 없습니다. 더 넓은 지역을 다루거나 다른 통신 방식을 쓰려면 필요한 만큼 모뎀을 추가하세요. 모뎀과 게이트웨이는 모두 가시 거리 최대 2마일의 장거리 무선 통신을 지원합니다. 무선 메시 네트워크에서 데이터를 "홉"으로 중계해 더 먼 거리를 다루는 데에도 쓸 수 있습니다. 고층 건물에서는 층마다 별도 네트워크로 묶어 층간 간섭을 피할 수 있습니다.

소프트웨어로 받기

Alpha Station 센서 뷰어 화면

Visual Studio: Alpha Station

센서 데이터를 받아 실제 값으로 바꾸는 방법을 보여 주기 위해 Visual Studio로 Alpha Station을 개발했습니다. Alpha Station으로 최대 3.2km 떨어진 원격 센서의 기본 설정을 보고 바꿀 수 있습니다.

무선 USB 모뎀, Mega 모뎀, 무선 이더넷 모뎀을 지원합니다. 소스 코드와 실행 프로그램은 https://ncd.io/alpha 에서 내려받을 수 있습니다.

Node-RED 대시보드 예시 화면

Node-RED

Node-RED용 드라이버 세트를 완전하게 개발해 두었으므로, 연결에 필요한 흐름(flow)과 대시보드를 직접 만들 수 있습니다. 센서 데이터를 Node-RED로 보내 경고를 보내거나 장치를 켜고 끄는 로직을 구성하세요.

Node-RED와 NCD 센서를 함께 쓰면 데이터를 로컬과 원격에서 모니터링하고, 제어하고, 시각화할 수 있습니다. Node-RED Flow Builder는 복잡한 그래프와 대시보드도 몇 분 만에 만들 수 있고, 고급 게이트웨이 애플리케이션으로도 쓸 수 있습니다. MQTT, Losant, Microsoft Azure, AWS 등 필요한 IoT 클라우드 서비스로 데이터를 보낼 수 있습니다.

Node-RED는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다. NCD Node-RED 라이브러리는 계속 확장되고 있습니다.

LabVIEW 센서 화면 예시(3채널 열전대 센서)

LabVIEW

NCD IoT 센서를 LabVIEW로 다루는 튜토리얼을 갖춰 두었습니다. LabVIEW로 고급 센서 설정을 하거나 들어오는 센서 데이터를 그래프로 볼 수 있습니다. 원격 센서의 배터리 수준과 시간에 따른 데이터 흐름도 확인합니다.

LabVIEW용 소스 코드는 추후 추가할 예정이며, 지금 소스 코드가 급히 필요하면 문의하세요. LabVIEW는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다.
