문·창·버튼의 열림과 닫힘을
클라우드로 알리는 접점 전송기

NCD PR58-2 Wi-Fi 접점 전송기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR58-2는 접점 입력이 바뀔 때마다 Wi-Fi로 AWS, MQTT 브로커, Azure에 알리는 Wi-Fi 푸시 알림 드라이 접점 전송기(Wi-Fi Dry Contact Transmitter)입니다. 문·창·버튼의 열림과 닫힘을 게이트웨이 없이 클라우드로 전달합니다.

입력이 바뀌면 즉시 전송하고, 사용자가 정한 주기로도 상태를 전송합니다. MQTT와 Azure 모델은 입력이 2개입니다. 6-32 VDC 외부 전원으로 동작하며 월 사용료가 없고, 이 전송기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

즉시 전송

입력이 바뀌면 바로 전송

2입력

MQTT·Azure 모델 기준

6-32 VDC

외부 전원 입력 범위

Wi-Fi 직결

게이트웨이 없이 클라우드로

특징

접점 변화 감지와
즉시 전송

핵심 특징현장에서 달라지는 점
접점 변화 감지열림과 닫힘 등 입력 상태의 모든 변화를 감지하므로 놓치는 이벤트가 줄어듭니다.
즉시 전송입력이 바뀌면 바로 클라우드로 전송해 알림 지연을 최소화합니다.
주기 전송정해 둔 주기로도 상태를 전송하므로 장치의 동작 여부를 함께 확인합니다.
클라우드 직접 전송Wi-Fi로 AWS, MQTT 브로커, Azure에 직접 전송하므로 수신 게이트웨이가 필요 없습니다.
웹 인터페이스장치를 연결하면 설정 웹 페이지가 자동으로 열려 현장 설정 시간이 줄어듭니다.
MQTT 보안MQTT 모델은 TLS, Basic AUTH, OPEN 방식을 지원하므로 브로커 보안 정책에 따라 선택합니다.

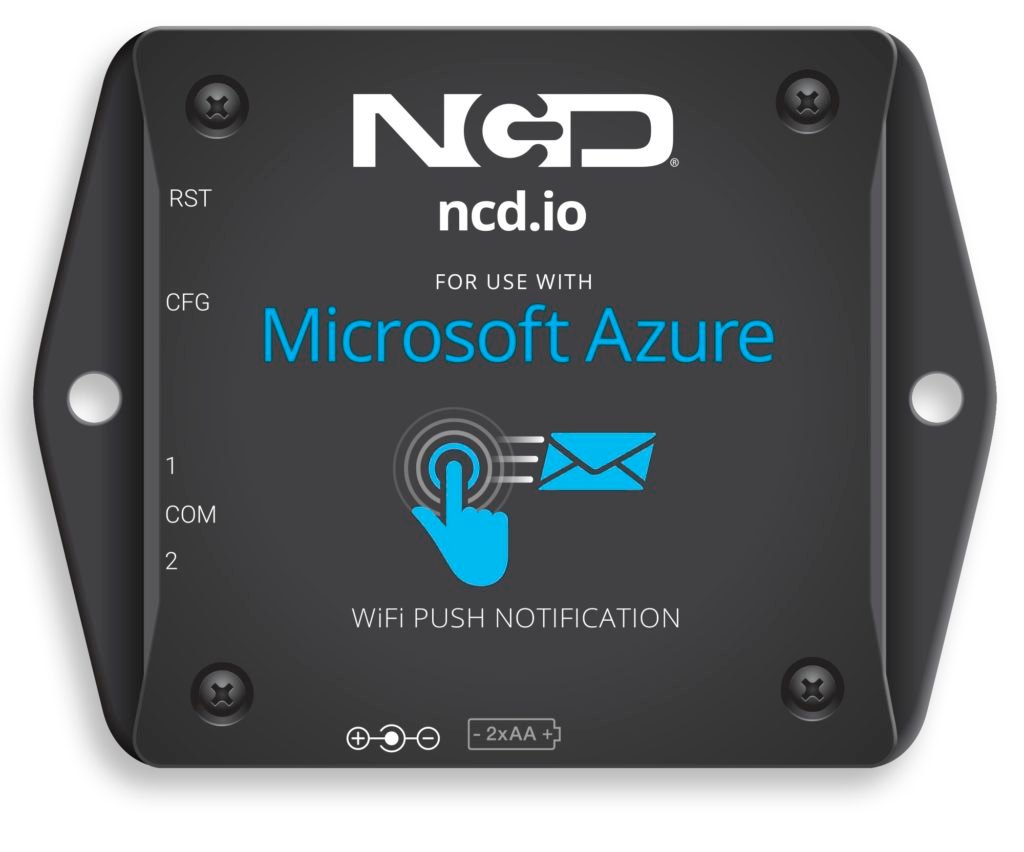

NCD PR58-2_Azure - NCD 로고가 새겨진 무선 센서 본체 전면부
NCD 로고가 새겨진 무선 센서 본체 전면부

전송 방식

입력 변화 전송과
주기 전송

접점 입력이 바뀔 때마다 전송

접점이 열리거나 닫히면 바로 전송하므로 버튼을 누를 때 한 번, 놓을 때 한 번 더 알립니다. 사용자가 설정한 주기로도 상태를 보내며, AWS·MQTT·Azure 중 전송 대상에 맞춰 모델을 선택합니다.

설치와 사용

웹 인터페이스 설정과
설치 조건

Wi-Fi 연결과 설치 조건

Wi-Fi에 연결하면 웹 인터페이스가 열리고, 여기에 네트워크와 클라우드 정보를 입력합니다. 6-32 VDC 외부 전원이 필요하며 배터리는 사용하지 않습니다. 실외나 과도한 온도 조건에는 적합하지 않습니다.

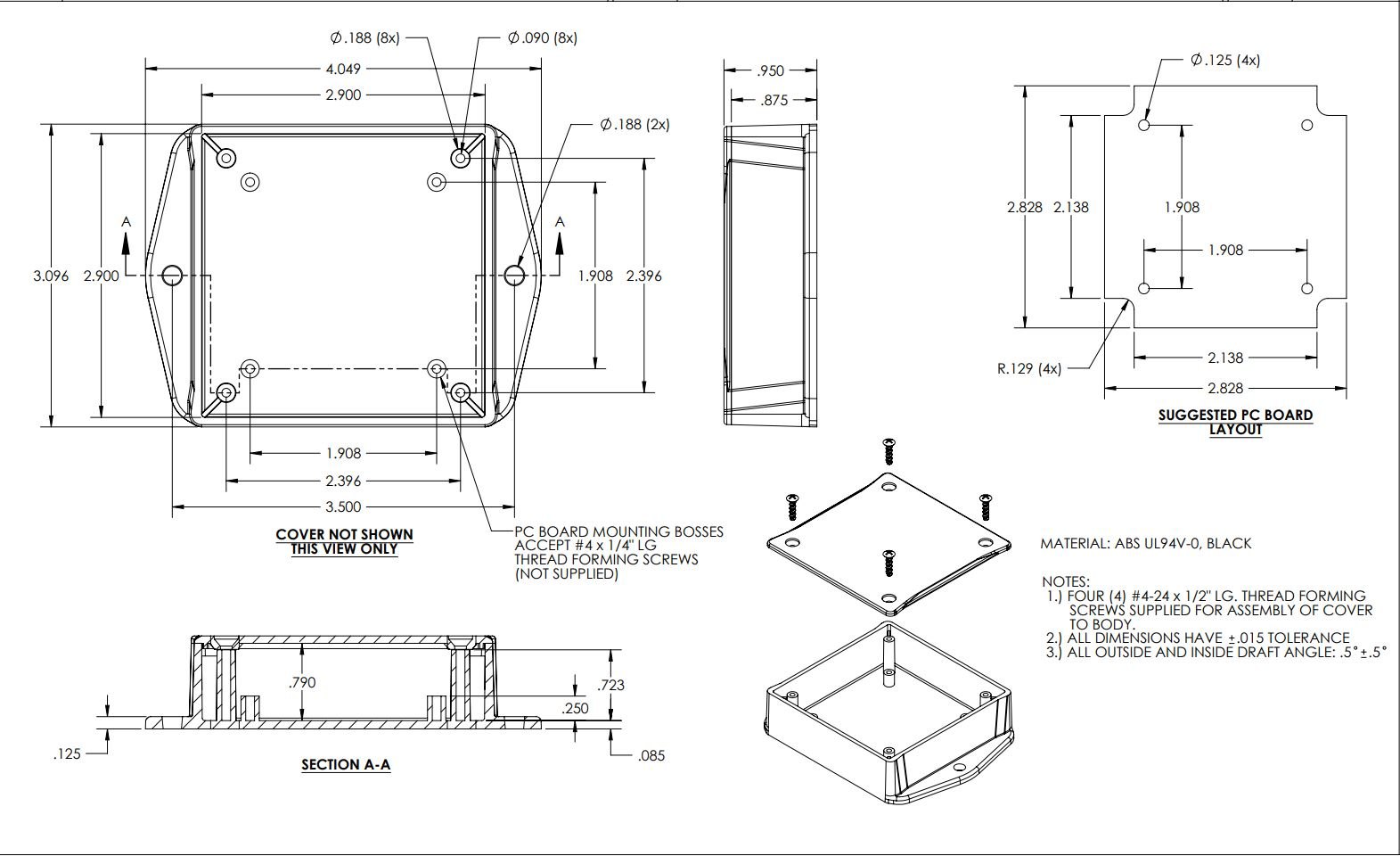

NCD PR58-2_Azure - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

사용 방법

PR58-2 Wi-Fi 접점 전송기
웹 설정과 MQTT 토픽 지정

PR58-2는 6-32 VDC 전원을 넣은 뒤 센서의 SoftAP 설정 페이지에서 Wi-Fi와 AWS 또는 MQTT 브로커 정보를 입력하면 접점 변화를 클라우드로 전송합니다. 데이터 확인은 AWS IoT Core의 MQTT Client나 MQTT 클라이언트 프로그램에서 합니다.

소프트웨어·도구하는 일
SoftAP 설정 페이지Wi-Fi, 클라우드 자격 증명, 토픽 형식, 전송 간격 입력
AWS IoT CoreAWS 모델의 Thing과 수신 메시지 확인
MQTT 클라이언트 (가이드 예: MQTT.fx)MQTT 모델 토픽 구독과 설정 토픽 게시

처음 연결하는 순서

순서할 일
16-32 VDC 외부 전원을 연결하고, LED가 파란색으로 깜박이지 않으면 C 버튼을 눌러 설정 모드로 들어가세요.
2Wi-Fi 목록에서 NCD_MQTT_Sensor(AWS 모델은 NCD_AWS_Sensor)에 접속하면 설정 페이지가 열립니다.
3MQTT 모델은 MQTT Server에 브로커 Domain 또는 IP와 Port를, 필요하면 TLS 인증서와 User Name·Password를 입력하세요.
4MQTT Message의 Topic Format과 Interval(mSec)을 정하고 저장하면 연결 후 LED가 녹색으로 바뀝니다.
5MQTT 클라이언트에서 해당 토픽을 구독한 뒤 접점을 열고 닫아 메시지가 들어오는지 확인합니다.

MQTT 모델 토픽 형식 예시

명령하는 일
Your_Topic/::Sensor_ID::Topic Format 입력 예. ::Sensor_ID:: 자리에 센서 ID가 들어감
Office/#AWS 모델에서 /Office/::Sensor_Type::/::Sensor_ID:: 형식으로 보낸 메시지 구독

토픽 이름은 가이드의 예시입니다. 사용하는 브로커와 토픽 규칙에 맞춰 바꿔 입력하세요.

Client ID를 비워 두면 센서의 MAC 주소가 Client ID로 사용됩니다. 저장 후 1분이 지나도 메시지가 없으면 센서를 리셋하세요.

사양

PR58-2 3개 모델 사양

모델전송 대상 · 특징
PR58-2_AWSAWS: 입력 변경 시 전송 · 센서 데이터를 AWS 클라우드 메시지로 전송
PR58-2_MQTTMQTT: 입력 2개 · 센서 데이터를 MQTT 브로커로 전송 · JSON 형식
PR58-2_AzureAzure: 입력 2개 · 센서 데이터를 Microsoft Azure Cloud로 전송 · JSON 형식

시리즈 공통 사양

항목내용
입력2개 (MQTT · Azure 모델 기재)
Wi-Fi2.4 GHz Wi-Fi 통신 모듈 · IEEE 802.11 b/g/n · WPA / WPA2 / WPA2-엔터프라이즈 · DHCP 또는 고정 IP
설정플러그 앤 플레이 · SoftAP 웹 페이지
전원외부 전원 6-32 VDC (배터리 없음)
요금월 사용료 없음
감지 대상개방 · 폐쇄 접점 (입력 상태의 모든 변경)
전송 방식입력 변경 즉시 전송 · 사용자 설정 주기로도 전송
통신 보안센서와 Wi-Fi 구간 암호화 통신
데이터 형식JSON (MQTT · Azure 모델)
MQTT 보안 유형TLS · Basic AUTH · OPEN (MQTT 모델)
프로토콜MQTTS (Azure 모델)

활용 분야

접점 알림이
필요한 현장

  • 문, 창, 게이트의 열림과 닫힘 알림 — 출입 상태를 클라우드로 전송합니다.
  • 버튼 켜짐과 꺼짐 상태 알림 — 버튼 조작 이력을 기록합니다.
  • 보안 체크포인트와 동작 감지 — 점검 지점의 접점 신호를 수집합니다.
  • 장치 제어용 푸시 알림 — 접점 변화에 맞춰 외부 시스템을 호출합니다.

선택 가이드

전송 대상별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
AWS 클라우드로 바로 받을 때PR58-2_AWS입력 변경 시 AWS 클라우드 메시지로 전송합니다.
MQTT 브로커에서 입력을 볼 때PR58-2_MQTT입력 2개와 JSON 형식, TLS·Basic AUTH·OPEN 보안을 지원합니다.
Azure 클라우드로 보낼 때PR58-2_Azure입력 2개와 JSON 형식, MQTTS 프로토콜을 지원합니다.
전류 값도 함께 볼 때PR58-3 AC 전류 모니터같은 계열의 AC 전류 모니터입니다.

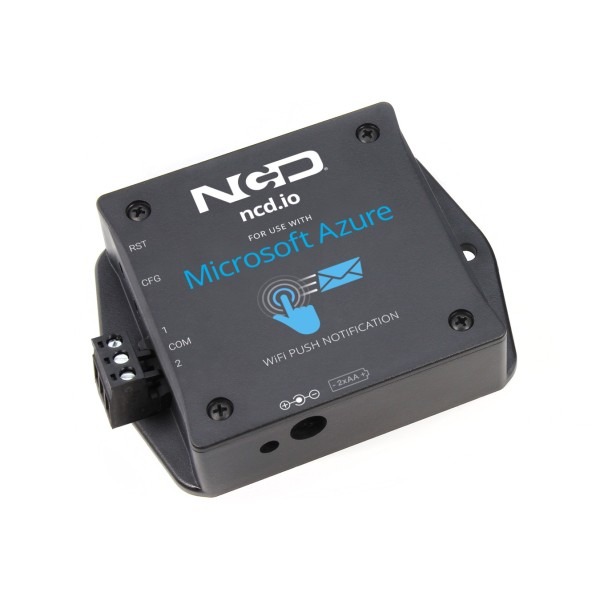

NCD PR58-2_Azure - 단자대가 있는 푸시 알림 무선 송신기 외형
단자대가 있는 푸시 알림 무선 송신기 외형

구성·옵션

PR58-2 구성품과
주문 정보

구분내용
구성품Wi-Fi 접점 전송기 본체
모델 옵션AWS · MQTT · Azure 세 가지
전원6-32 VDC 외부 전원 필요 (배터리 없음)
품번PR58-2_AWS · PR58-2_MQTT · PR58-2_Azure
