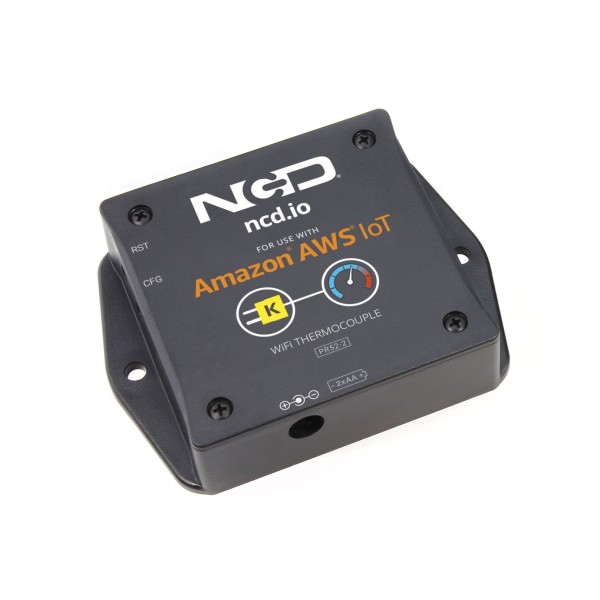

NCD PR58-4_AWS AWS®용 WiFi 열전대 온도 센서

MODEL: PR58-4_AWS
브랜드: NCD

제품문의 구매하기

보일러·오븐의 온도를 Wi-Fi로
클라우드에 보내는 열전대 센서

NCD PR58-4 Wi-Fi 열전대 온도 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD PR58-4는 K형 열전대로 최대 260 °C(500 °F)를 측정해 AWS, MQTT 브로커, Azure로 직접 전송하는 Wi-Fi 열전대 온도 센서(Wi-Fi Thermocouple Transmitter)입니다. 보일러·오븐·주조 장치 같은 고온 설비의 온도를 게이트웨이 없이 클라우드에서 확인합니다.

열접점과 냉접점이 내장되어 판독값을 보정하며 정확도는 ±2.2 °C입니다. K형 커넥터와 프로브가 포함되고, 6-32 VDC 외부 전원으로 동작하는 이 센서는 (주)테솔이 국내에 공식 공급합니다.

260 °C

최대 측정 온도 (500 °F)

±2.2 °C

산업용 등급 정확도

K형

열전대 커넥터와 프로브

3가지

AWS·MQTT·Azure 모델

특징

고온 측정과
클라우드 직결

핵심 특징	현장에서 달라지는 점
고온 측정	고온 구간까지 측정하므로 보일러와 오븐 같은 고온 설비 감시에 적합합니다.
K형 커넥터	K형 커넥터와 프로브를 함께 사용해 별도 변환기 없이 열전대를 연결합니다.
내장 접점	열접점과 냉접점이 내장되어 판독값의 오차를 줄입니다.
Wi-Fi 직결	게이트웨이 없이 AWS, MQTT, Azure에 전송해 수신 장비 구성이 단순해집니다.
Zero Setup	AWS 모델은 Zero Setup으로 자동 보고해 클라우드 측 설정을 줄입니다.
웹 인터페이스	SoftAP 웹 페이지에서 Wi-Fi와 클라우드 정보를 입력해 현장 설정을 마칩니다.

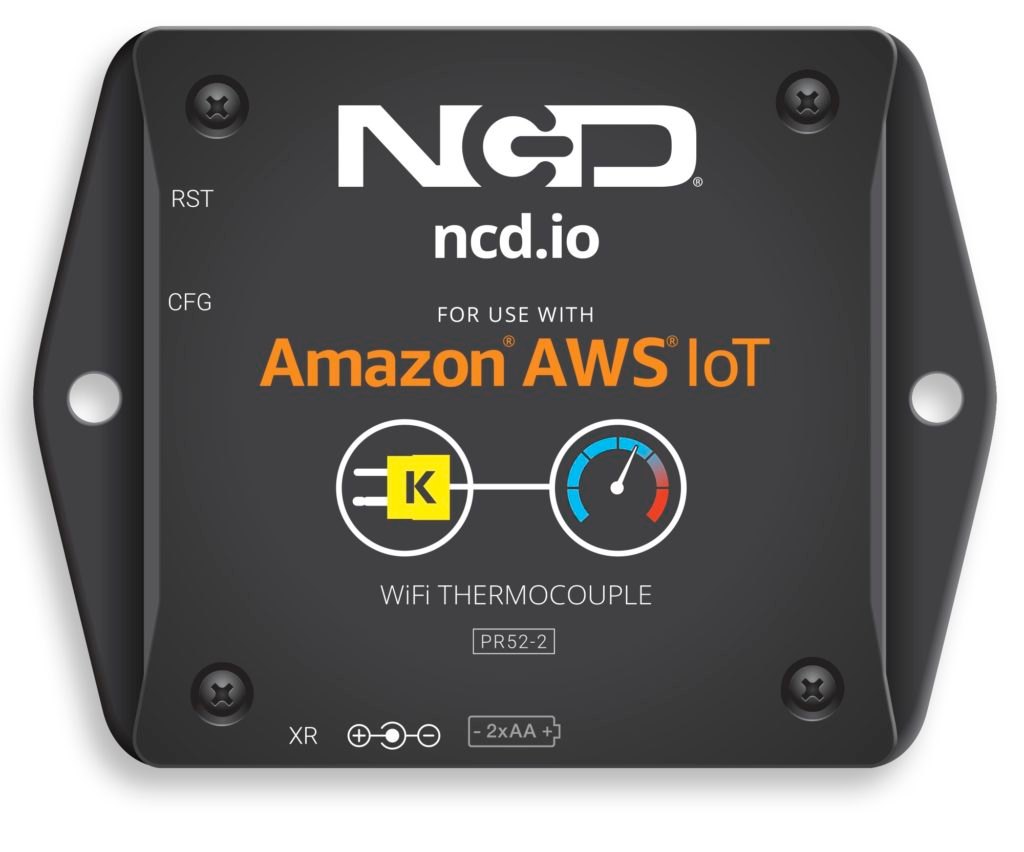

NCD 로고가 새겨진 무선 센서 본체 전면부

프로브 선택

K형 프로브와
측정 범위

K형 프로브 기준 고온 측정

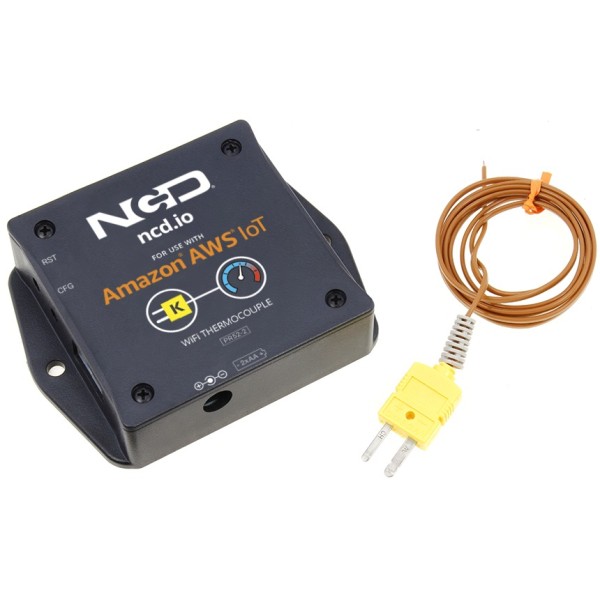

K형 써모커플 커넥터와 프로브가 포함되어 있습니다. 정확도는 K형 프로브 기준이므로 측정 대상의 온도 범위에 맞는 프로브를 선택합니다.

설치와 사용

SoftAP 웹 설정과
설치 조건

SoftAP 웹 페이지로 클라우드 연결

SoftAP 웹 페이지에 Wi-Fi와 클라우드 정보를 입력하면 연결됩니다. 외부 전원 6-32 VDC가 필요하며 배터리는 없습니다.

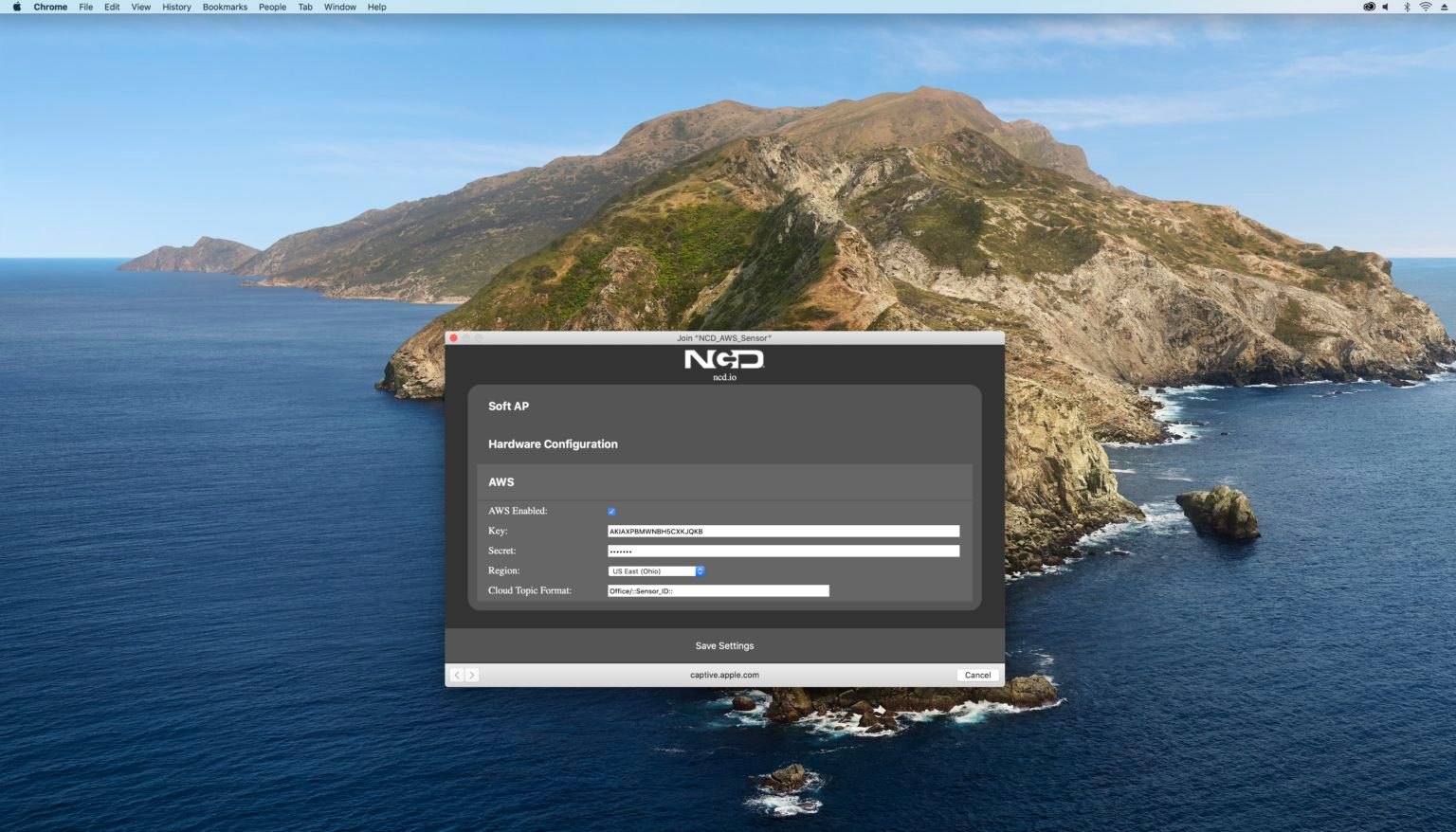

무선 센서 설정 창이 열린 데스크톱 화면

사용 방법

PR58-4 Wi-Fi 열전대 센서
SoftAP 설정과 토픽 구독

PR58-4는 6-32 VDC 전원을 넣고 센서의 SoftAP 설정 페이지에 Wi-Fi와 클라우드 정보를 입력하면 K형 열전대 온도를 바로 전송합니다. AWS 모델은 AWS IoT Core의 MQTT Client, MQTT 모델은 MQTT 클라이언트로 값을 확인합니다.

소프트웨어·도구	하는 일
SoftAP 설정 페이지	Wi-Fi, AWS IAM 키·리전, MQTT 브로커와 토픽 형식, Interval 입력
AWS IoT Core	Thing 등록 확인과 토픽 구독
MQTT 클라이언트 (가이드 예: MQTT.fx)	브로커 접속 후 온도 메시지 구독

처음 연결하는 순서

순서	할 일
1	K형 열전대 프로브를 커넥터에 꽂고 6-32 VDC 외부 전원을 연결하세요.
2	LED가 파란색으로 깜박이지 않으면 C 버튼을 눌러 설정 모드로 들어갑니다.
3	Wi-Fi NCD_AWS_Sensor(MQTT 모델은 NCD_MQTT_Sensor)에 접속하고 설정 페이지가 열리지 않으면 172.217.28.1로 접속하세요.
4	Wi-Fi 정보와 AWS IAM 키·리전, 또는 MQTT 브로커 정보와 Topic Format을 입력한 뒤 저장합니다.
5	LED가 녹색으로 깜박이면 AWS IoT Core나 MQTT 클라이언트에서 토픽을 구독해 온도 값을 확인하세요.

PR58-4 토픽 형식 예시

명령	하는 일
/Office/::Sensor_Type::/::Sensor_ID::	AWS 모델 Cloud Topic Format 입력 예(비우면 Thing Shadow에만 게시)
Your_Topic/::Sensor_ID::	MQTT 모델 Topic Format 입력 예

토픽 이름은 가이드의 예시입니다. ::Sensor_Type::, ::Sensor_ID:: 자리에는 센서 정보가 자동으로 들어갑니다.

LED가 노란색으로 1분 넘게 깜박이면 Wi-Fi에 접속하지 못한 상태입니다. SSID와 비밀번호, 접속 지점과의 거리를 다시 확인하세요.

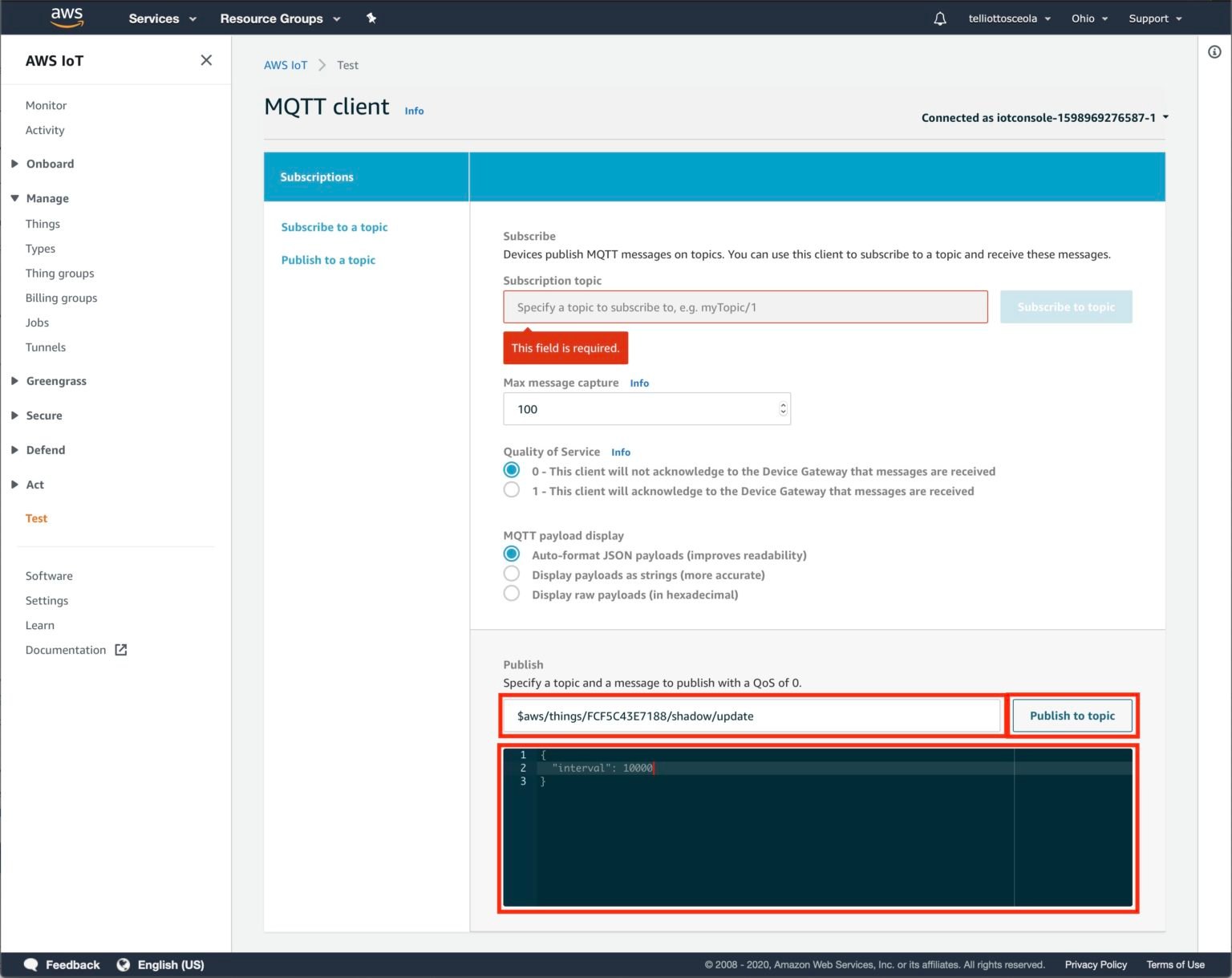

클라우드 MQTT 클라이언트 구독 설정 화면

사양

PR58-4 3개 모델 사양

모델	전송 대상 · 특징
PR58-4_AWS	AWS · Zero Setup으로 AWS에 자동 보고
PR58-4_MQTT	MQTT 브로커 · JSON 형식
PR58-4_Azure	Azure Cloud · JSON 형식

시리즈 공통 사양

항목	내용
온도 범위	최대 260 °C (500 °F) 측정용
정확도	±2.2 °C
프로브	K형 써모커플 커넥터와 프로브
Wi-Fi	2.4 GHz Wi-Fi 통신 모듈 · IEEE 802.11 b/g/n · WPA / WPA2 / WPA2-엔터프라이즈 · DHCP 또는 고정 IP
설정	플러그 앤 플레이 · SoftAP 웹 페이지
전원	외부 전원 6-32 VDC (배터리 없음)

활용 분야

고온 설비 감시
적용 현장

산업용 보일러와 용광로 온도 — 고온 설비의 운전 온도를 감시합니다.
오븐과 주조 장치의 온도 — 공정 온도 이력을 클라우드에 기록합니다.
HVAC 하이 사이드·로우 사이드 온도 — 냉매 배관의 온도를 점검합니다.
액체 온도 측정 — 공정 액체의 온도를 원격으로 확인합니다.
식품 저장 온도 모니터링 — 보관 온도를 연속 기록합니다.

선택 가이드

전송 대상별
권장 열전대 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
AWS 클라우드에 바로 올릴 때	PR58-4_AWS	Zero Setup으로 AWS에 자동 보고합니다.
MQTT 브로커에 JSON으로 받을 때	PR58-4_MQTT	JSON 형식과 TLS·Basic AUTH·OPEN 보안을 지원합니다.
Azure 클라우드에 올릴 때	PR58-4_Azure	JSON 형식과 MQTTS 프로토콜을 지원합니다.
접점이나 전류도 함께 볼 때	PR58-2 · PR58-3	같은 계열의 접점 전송기와 AC 전류 모니터입니다.

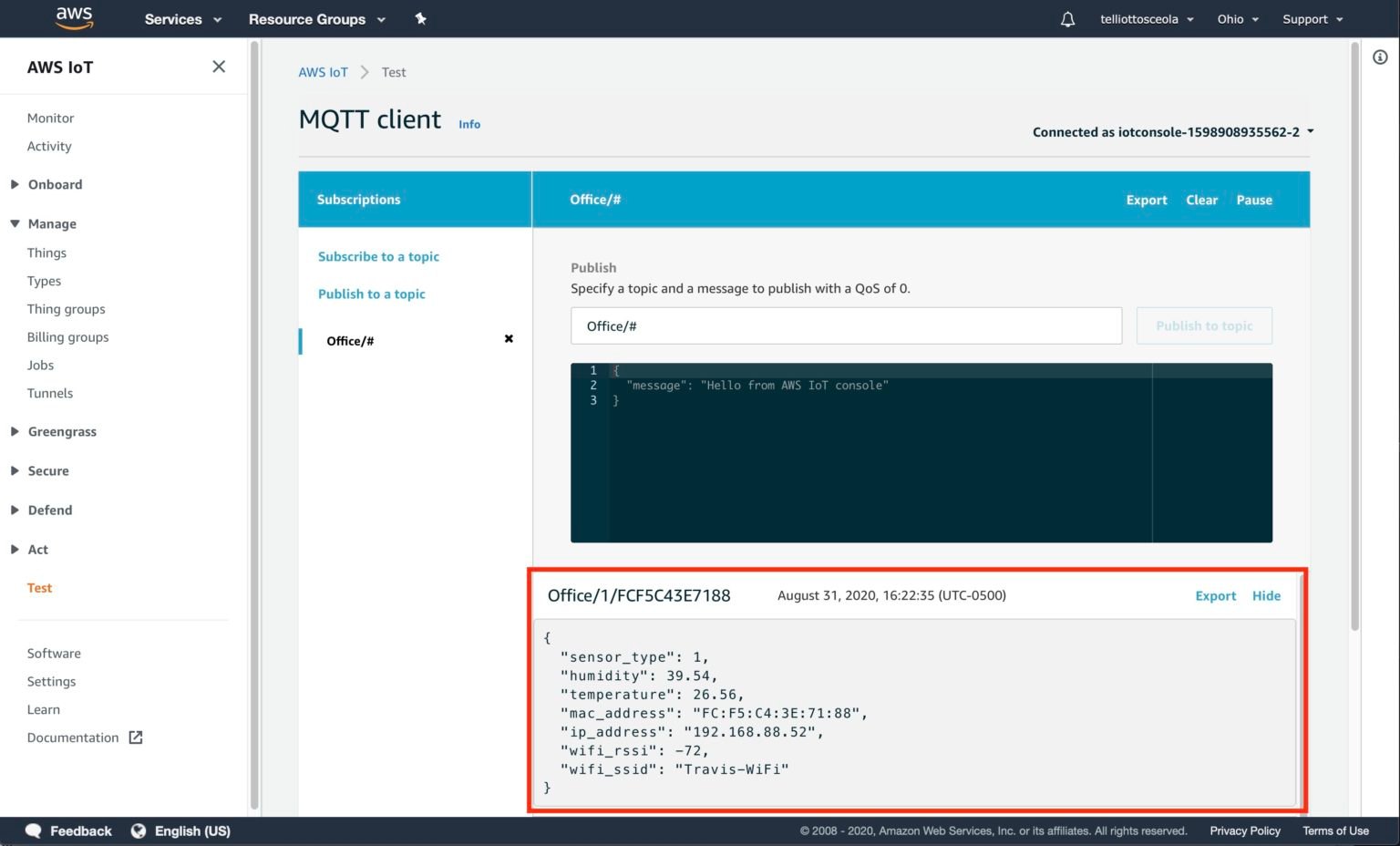

클라우드에서 센서 메시지를 수신한 화면

구성·옵션

열전대 센서 구성품과
주문 정보

구분	내용
구성품	K형 커넥터와 프로브 포함
모델 옵션	AWS · MQTT · Azure 세 가지
전원	6-32 VDC 외부 전원 필요 (배터리 없음)
품번	PR58-4_AWS · PR58-4_MQTT · PR58-4_Azure
같은 계열	Wi-Fi 온습도 PR58-1, 접점 PR58-2, AC 전류 PR58-3

열전대 센서와
함께 보는 Wi-Fi 센서

PR58-4는 최대 몇 도까지 측정합니까?
최대 260 °C(500 °F)까지 측정합니다. 정확도는 K형 프로브를 기준으로 합니다.
PR58-4를 배터리로 사용할 수 있습니까?
아니요, 배터리 없이 6-32 VDC 외부 전원으로 동작합니다.
PR58-4는 게이트웨이가 필요합니까?
아니요, Wi-Fi가 닿는 곳이면 클라우드로 직접 전송합니다.
PR58-4는 AWS, MQTT, Azure 중 무엇을 선택합니까?
보낼 곳에 맞춰 선택합니다. 측정 사양은 세 모델이 같습니다.
PR58-4에 프로브가 포함됩니까?
네, K형 써모커플 커넥터와 프로브가 포함됩니다.
