필요한 무선 통신만 골라
구성하는 다기능 스마트 게이트웨이

테솔 TSGW 다기능 스마트 게이트웨이

견적 받기

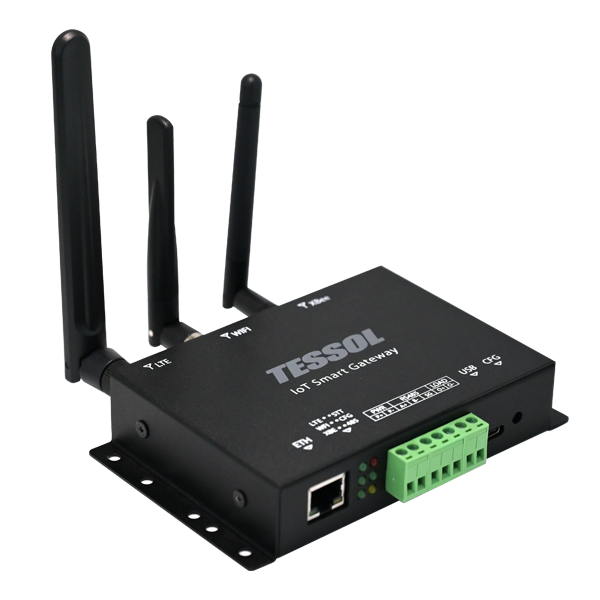

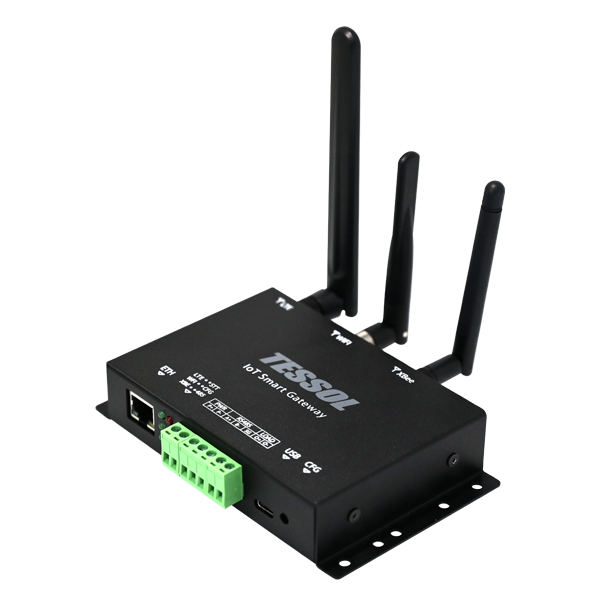

(주)테솔 TSGW는 이더넷과 RS-485를 기본으로 갖추고, XBee 3 DigiMesh, LTE Cat M1, Wi-Fi 중 현장에 맞는 무선 옵션을 골라 구성하는 다기능 스마트 게이트웨이(IoT 게이트웨이)입니다. RS-485 장비와 무선 센서 데이터를 서버로 전달합니다.

(주)테솔이 만든 TSGW는 옵션을 조합해 쓰며, 예를 들어 DigiMesh로 받은 센서 데이터는 LTE로, RS-485 장비의 데이터는 Wi-Fi로 서버에 전송합니다. 필요한 통신만 구성하므로 장비 수와 비용이 줄어듭니다. 자체 클라우드 시스템을 쓰므로 별도 서버 없이 TSGW만으로 모니터링을 시작할 수 있습니다.

RS-485 · 이더넷

기본 유선 인터페이스

XBee 3 DigiMesh

Z 옵션 무선 연결

LTE Cat M1

L 옵션 셀룰러 연결

Wi-Fi

W 옵션 2.4 GHz 연결

특징

필요한 통신만
고르는 게이트웨이

핵심 특징현장에서 달라지는 점
유선 기본 구성RJ-45 이더넷과 RS-485 포트를 기본으로 갖춰 기존 RS-485 장비를 바로 연결합니다.
무선 옵션 조합Z, L, W 옵션을 최대 세 가지까지 조합할 수 있어 현장 통신 환경에 맞는 모델을 고를 수 있습니다.
DigiMesh 연결XBee 3 DigiMesh로 무선 센서 장치를 한 네트워크로 묶습니다.
LTE Cat M1Nano-SIM을 꽂아 셀룰러로 서버에 전송하므로 유선망이 없는 원격지에도 설치할 수 있습니다.
GNSS 위치LTE 옵션에서 GPS와 GLONASS 위치 정보를 받습니다.
Wi-Fi 연결802.11 b/g/n으로 TCP, UDP, MQTT 통신을 지원합니다.
현장 맞춤 펌웨어필요하면 펌웨어를 수정하고 업데이트해 장비에 맞게 조정합니다.
자체 클라우드별도 서버 없이 TSGW만으로 모니터링을 구성합니다.

무선 옵션

Z · L · W
세 가지 무선 옵션

Z 옵션은 Digi XBee 3 DigiMesh로 송신 6.3 mW, 수신 감도 −103 dBm, RF 250 Kbps, 시리얼 최대 1 Mbps입니다. L 옵션은 LTE Cat M1(Rel-13 300 / 375 kbps, Rel-14 588 / 1119 kbps)에 Nano-SIM(4FF)과 GPS / GLONASS를 갖추고, W 옵션은 2.4 GHz 대역 802.11 b/g/n으로 TCP 서버 / 클라이언트, UDP, DHCP, DNS, SNTP, MQTT를 지원합니다.

무선 옵션 조합 예

DigiMesh 센서 네트워크를 LTE로 서버에 연결하려면 TSGW-ZL, 구내 Wi-Fi까지 함께 사용하려면 TSGW-ZLW를 고릅니다. 하나의 본체가 여러 통신 경로를 처리하므로 중계 장비를 따로 두지 않아도 됩니다.

RS-485 연동

RS-485 장비를
서버로 연결

RS-485 통신을 지원하는 장치는 모두 연동 대상입니다. RS-485 장비는 단자대의 A+, B-, SG에 연결하고 무선 센서는 해당 무선 옵션으로 받습니다.

사용 방법

TSGW 설치 순서와
LED 상태 확인

TSGW는 RS-485 장비와 무선 센서의 데이터를 서버로 보내는 게이트웨이입니다. 본체의 USB Type-C 포트는 디버깅과 CLI 셋업용이며, 상태 LED로 동작을 확인합니다.

소프트웨어·도구하는 일
USB Type-C 포트USB CDC 방식의 디버깅과 CLI 셋업 연결

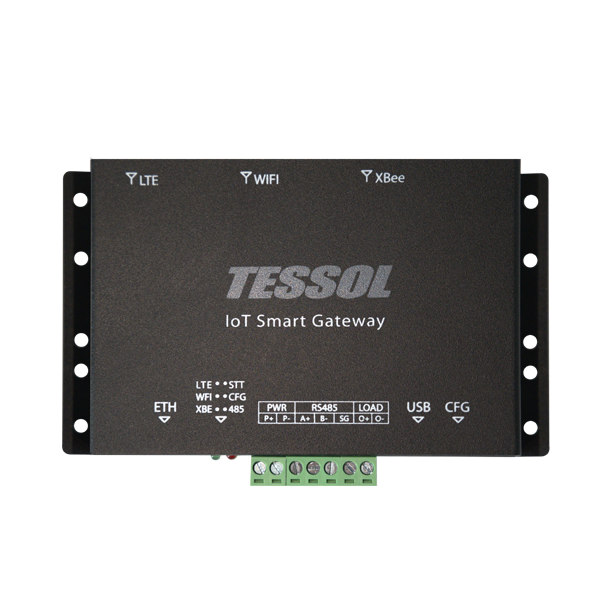

RS-485 터미널 블록7핀 단자대의 A+, B-, SG로 하위 장치 연결

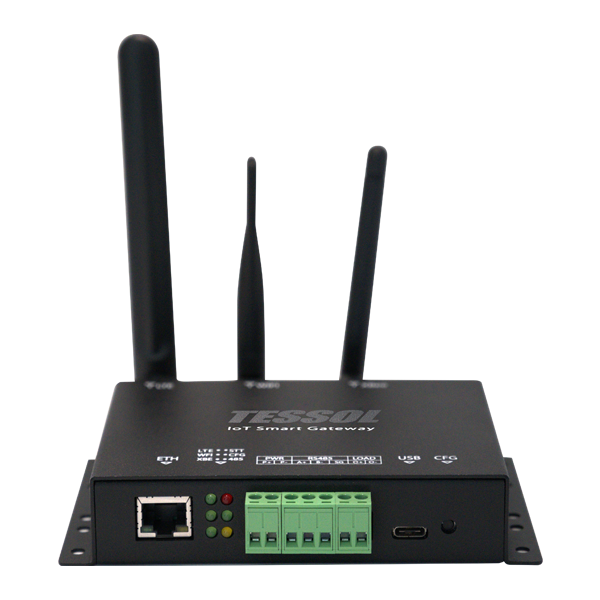

상태 LEDSTT, RS-485, WFI, XBE, LTE 표시등으로 동작 상태 확인

처음 연결하는 순서

순서할 일
1전파 방해가 적은 개방된 위치나 높은 곳을 고르고, 직사광선과 고온다습한 장소는 피하세요.

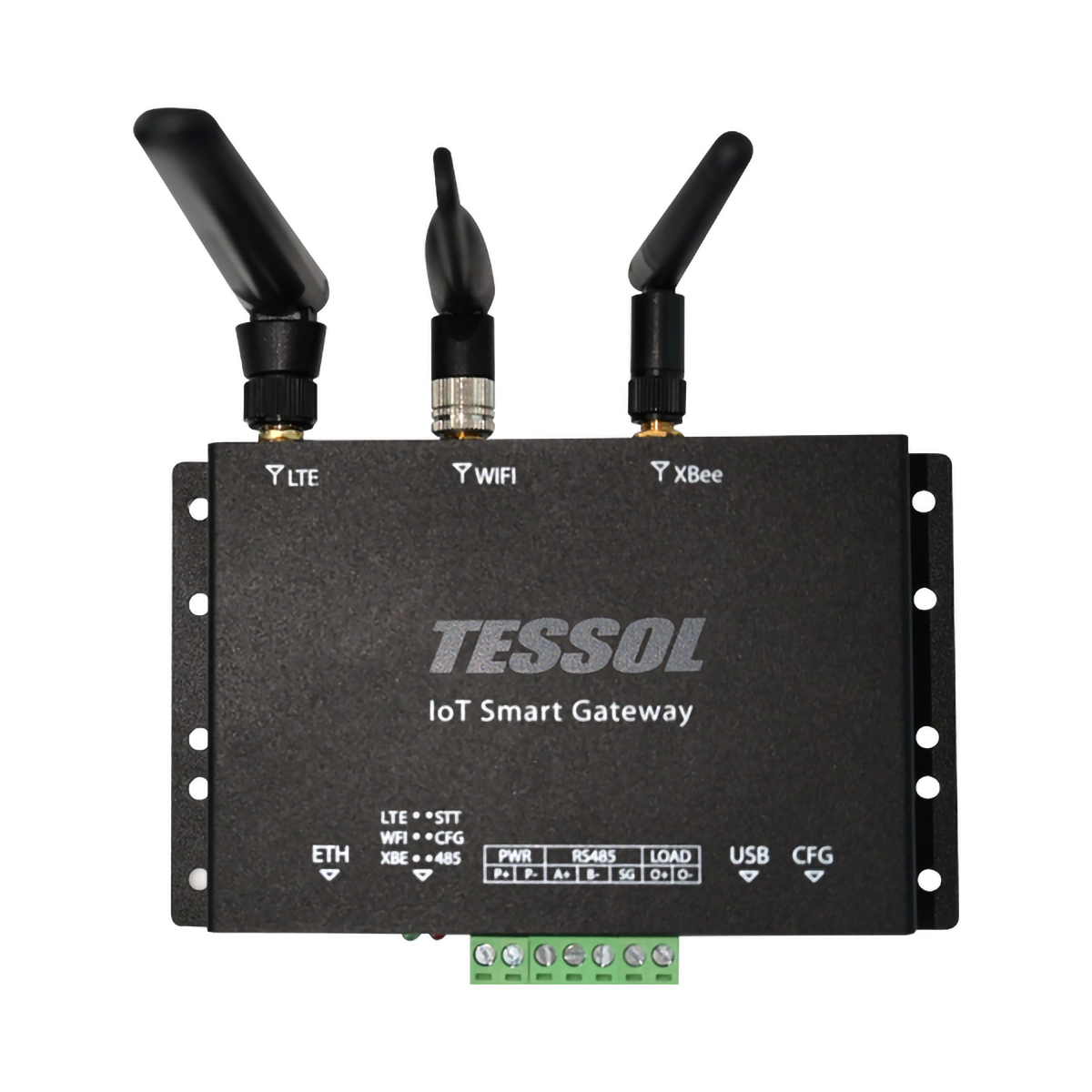

2구입한 무선 옵션의 안테나를 본체 커넥터에 돌려 단단히 고정합니다. 금속 함체 안에 설치하면 외부 안테나 연장이 필요할 수 있습니다.
3유선 통신을 쓰면 Ethernet 케이블을 RJ-45 포트에 연결합니다.
4RS-485 케이블을 7핀 터미널 블록의 A+, B-, SG에 맞춰 연결합니다.
5제공된 전원 어댑터를 연결해 전원을 켭니다.
6전원이 들어오면 전면 LED가 점등하는지 확인하세요. STT LED는 정상 동작 중 켜져 있고 Config 모드에서 꺼지며, 빠르게 깜박이면 Error 상태입니다. RS-485 LED는 통신하는 동안 켜집니다.

XBE LED는 정상 동작 중 깜박이고, 꺼져 있으면 모듈 전원이 꺼진 상태입니다. CFG LED는 제조사용 표시등이므로 현장 설치 때는 STT LED로 상태를 확인하세요.

사양

TSGW 8가지 조합과
공통 사양

항목TSGW-Z-L-ZL-W-ZW-LW-ZLW
이더넷 + RS-485기본기본기본기본기본기본기본기본
DigiMesh (Z)해당 없음내장해당 없음내장해당 없음내장해당 없음내장
LTE Cat M1 (L)해당 없음해당 없음내장내장해당 없음해당 없음내장내장
Wi-Fi (W)해당 없음해당 없음해당 없음해당 없음내장내장내장내장

시리즈 공통 사양

항목사양
DigiMesh(Z)Digi XBee 3 · 송신 6.3 mW · 수신 감도 −103 dBm · RF 250 Kbps · 시리얼 최대 1 Mbps
LTE(L)LTE Cat M1 · Rel-13 300 / 375 kbps, Rel-14 588 / 1119 kbps · Nano-SIM(4FF) · GPS / GLONASS
Wi-Fi(W)2.4 GHz–2.4835 GHz · 802.11 b/g/n · TCP 서버 / 클라이언트 · UDP · DHCP · DNS · SNTP · MQTT
유선RJ-45 이더넷 1 · RS-485 1
전원12 VDC / 1 A
크기136.4 × 82.3 × 27.5 mm · 상태 LED 6개
구성품본체 · 안테나(무선 옵션을 추가하면 옵션별로 제공) · 전원 어댑터
펌웨어현장에 맞춘 수정 · 업데이트 지원
연동 대상RS-485 통신이 되는 모든 장치

활용 분야

기존 장비와 센서를
연결하는 현장

  • RS-485 장비의 IoT 전환 — 기존 장비 데이터를 서버로 전달합니다.
  • 무선 센서 데이터 수집 — DigiMesh로 받은 데이터를 LTE로 전송합니다.
  • 원격지 모니터링 — LTE 연결로 서버에 데이터를 전송합니다.
  • 현장 맞춤 시스템 — 장비에 맞춰 펌웨어를 수정합니다.
  • 자체 클라우드 모니터링 — 서버 구축 없이 모니터링을 시작합니다.

선택 가이드

무선 조합에 맞는
TSGW 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
유선 이더넷과 RS-485만 쓸 때TSGW무선 옵션이 없는 기본 모델입니다.
무선 방식이 하나일 때TSGW-Z · -L · -W기본 구성에 DigiMesh, LTE, Wi-Fi 중 하나를 더합니다.
무선 방식 두 가지를 함께 쓸 때TSGW-ZL · -ZW · -LW기본 구성에 두 가지 무선 옵션을 더합니다.
세 가지 무선을 모두 쓸 때TSGW-ZLW기본 구성에 세 가지 무선 옵션을 모두 더합니다.

구성·옵션

품번과 구성품

구분내용
구성품본체, 안테나(무선 옵션을 고르면 옵션별로 제공), 전원 어댑터
전원12 VDC / 1 A
품번TSGW · TSGW-Z · TSGW-L · TSGW-ZL · TSGW-W · TSGW-ZW · TSGW-LW · TSGW-ZLW
