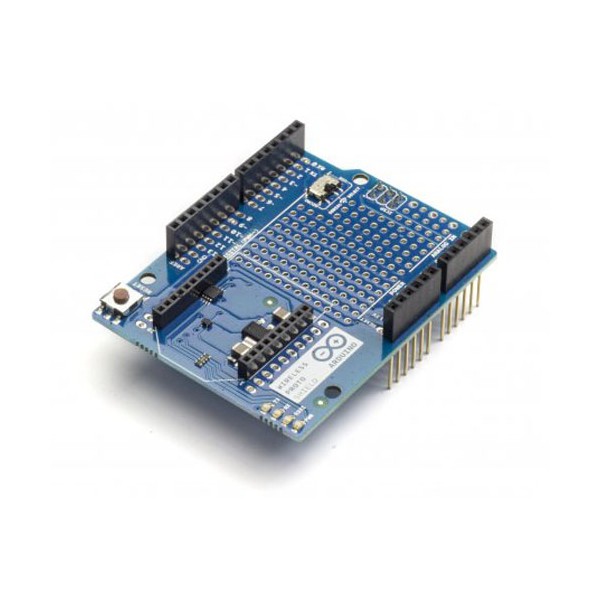

Arduino Wireless shield

Arduino Wireless shield

MODEL
Arduino Wireless shield
브랜드
제품문의 구매하기

RF 모듈을 꽂아 무선 통신을
붙이는 Arduino 소켓 셰일드

Arduino Wireless Proto Shield XBee 소켓 셰일드

견적 받기

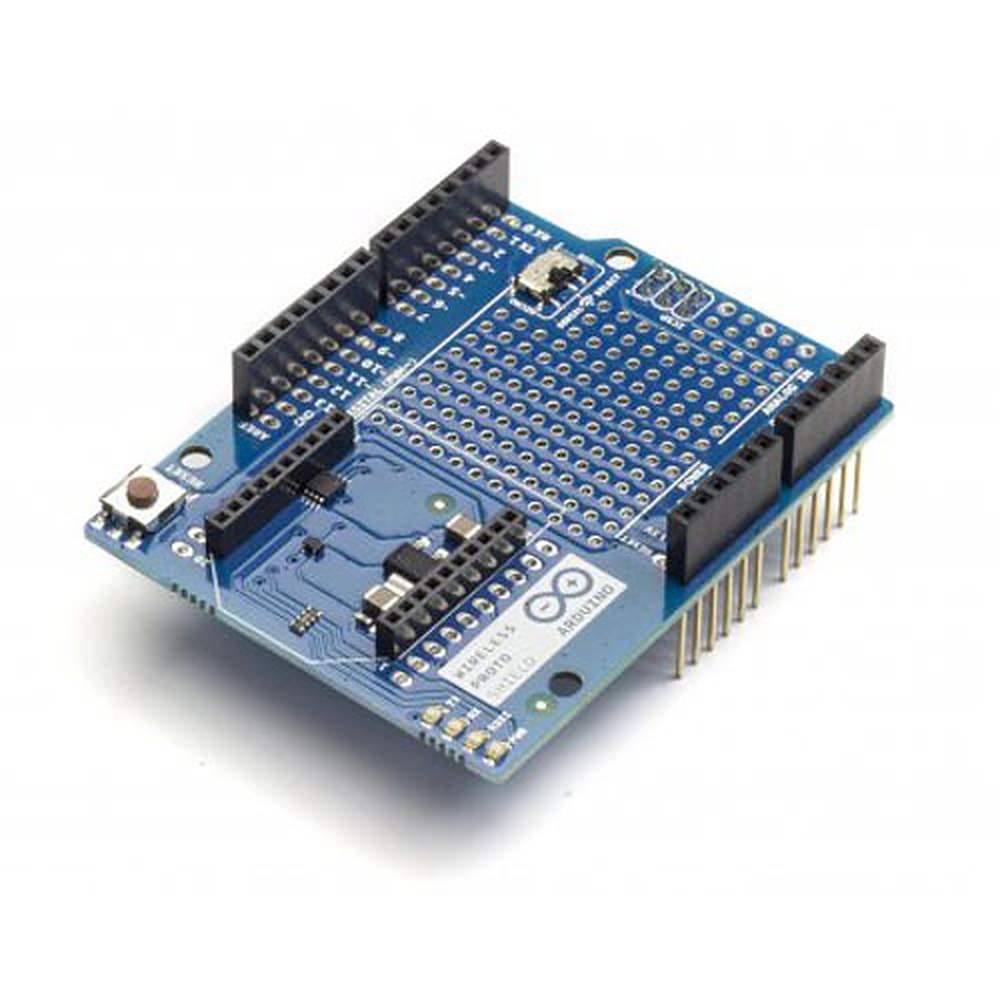

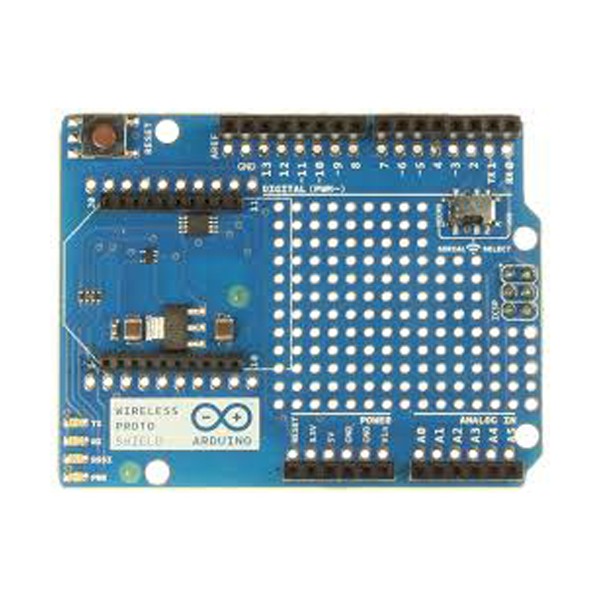

Arduino Wireless Proto Shield는 XBee와 같은 소켓 규격의 RF 모듈을 Arduino 보드 위에 꽂아 무선 통신을 붙이는 XBee 소켓 셰일드(Wireless Proto Shield)로, USB와 마이크로컨트롤러 중 제어 경로를 스위치로 고르는 시제품·교육용 보드입니다.

스위치가 USB 쪽이면 PC가 모듈의 시리얼 연결을 맡고, 마이크로컨트롤러 쪽이면 Arduino 스케치가 같은 연결을 이어받으므로 모듈 설정과 통신 시험이 보드 한 장에서 끝납니다. 모듈을 소켓에 꽂아 바로 연결하는 이 셰일드는 (주)테솔이 국내에 공식 공급합니다.

XBee 소켓

같은 규격 RF 모듈 장착

USB / MCU

스위치로 제어 경로 선택

Arduino 보드

보드 위에 얹는 셰일드 구조

별매 RF 모듈

모듈은 따로 준비

특징

소켓 하나로
구성하는 무선 시제품

핵심 특징현장에서 달라지는 점
XBee 소켓 규격Digi XBee뿐 아니라 같은 footprint의 RF 모듈도 꽂을 수 있어, 이미 보유한 모듈을 이 보드로 옮겨 그대로 재사용할 수 있습니다.
USB·MCU 선택 스위치스위치 위치만 바꿔 PC 설정 단계와 스케치 통신 단계를 나누므로 배선을 다시 잡을 일이 없습니다.
소켓 장착 방식모듈을 꽂아 바로 연결하므로 시제품 단계에서 모듈을 교체하는 주기가 짧아집니다.
셰일드 구조Arduino 보드 위에 얹어 보드와 무선 모듈을 하나의 시제품으로 묶습니다.
RF 기능 추가무선 기능을 빠르게 붙여 개발 초기에 통신 방식을 검증합니다.

시리얼 경로

스위치 위치별
제어 경로

스위치를 USB 쪽에 두면 모듈의 시리얼 연결이 USB로 이어져 PC에서 모듈을 설정하고, MCU 쪽에 두면 마이크로컨트롤러가 모듈과 통신합니다. 그래서 PC에서 모듈 값을 설정한 뒤 스위치를 MCU 쪽으로 옮겨 스케치 통신을 시험하는 순서가 자연스럽습니다.

설정은 USB, 통신은 MCU로 나눕니다

두 단계의 경로를 스위치 하나로 나누므로 모듈 설정 도구와 스케치를 오가며 배선을 바꿀 필요가 없습니다. 통신이 의도대로 이루어지지 않을 때는 스위치 위치부터 점검하면 원인 범위가 절반으로 줄어듭니다.

보드 조합

얹을 보드와
모듈 준비

Wireless Proto Shield는 단독으로 동작하지 않으므로 Arduino 보드 위에 얹어 사용하고, RF 모듈은 구성품에 들어 있지 않아 따로 준비합니다. 보드는 Uno R3나 Mega 2560을 기준으로 고르는 구성이 일반적입니다.

  • 얹을 보드: Arduino Uno R3 또는 Mega 2560을 기준으로 선택합니다.
  • RF 모듈: Digi XBee 또는 같은 footprint의 모듈을 준비합니다.
  • 구성품: Wireless Proto Shield 보드 1장입니다.

사양

XBee 소켓과
선택 스위치 사양

항목사양
제품 분류Wireless Proto Shield (XBee 소켓 셰일드)
기능RF 모듈 연결 (Digi XBee 등 같은 소켓 규격 모듈)
소켓 규격XBee footprint
제어 경로 선택USB 또는 마이크로컨트롤러로 선택하는 스위치
장착 대상Arduino 보드 (셰일드 방식)
구성품Wireless Proto Shield 보드
별매XBee 등 RF 모듈, Arduino 보드

활용 분야

무선 시제품과
교육 현장

  • 무선 센서 시제품 — 센서 데이터를 XBee 모듈로 송신하는 구성을 Arduino 보드에서 시험합니다.
  • 무선 연결 실습 — 소켓의 모듈을 바꿔 가며 통신 구성을 비교합니다.
  • 교육용 무선 프로젝트 — Arduino와 RF 모듈이 연결되는 원리를 단계별로 익힙니다.
  • 기존 XBee 모듈 재활용 — 같은 규격 모듈을 새 보드 소켓으로 옮겨 다시 사용합니다.

선택 가이드

Wireless Proto Shield와
필요한 구성 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
Arduino 보드에 XBee 모듈을 얹을 때Arduino Wireless Proto ShieldXBee 소켓과 USB·MCU 선택 스위치를 갖춘 셰일드입니다.
셰일드를 얹을 Arduino 보드가 필요할 때Arduino Uno R3 · Mega 2560셰일드가 올라가는 기반 보드입니다.
PC에 XBee를 USB로 직접 연결할 때Digi XBIB-U셰일드 없이 USB 한 줄로 PC에 연결하는 인터페이스 보드입니다.

구성·옵션

구성품과
별매 품목

  • 구성품 — Wireless Proto Shield 보드입니다.
  • 별매 — XBee 등 RF 모듈을 따로 준비합니다.
