4-20 mA 센서 8개를
한 보드로 읽기

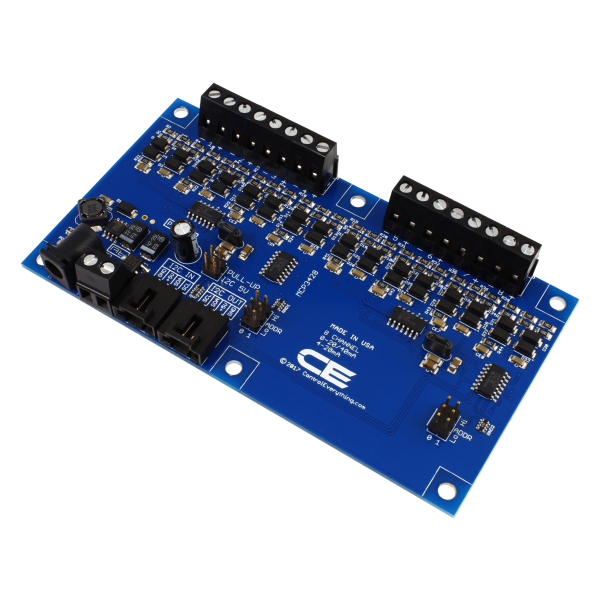

NCD PR33-16 8채널 4-20 mA 전류 수신기

견적 받기

NCD 국내 정식 공급 파트너

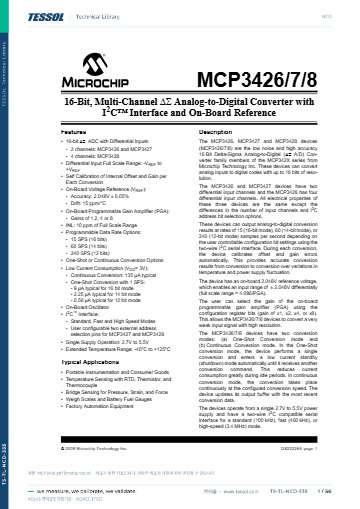

NCD PR33-16은 MCP3428 16비트 ADC 2개로 8개 채널의 4-20 mA, 0-20 mA, 0-40 mA 신호를 읽는 I2C 전류 수신기입니다. 산업용 센서 8개를 보드 하나에 연결해 Raspberry Pi, Arduino, Particle Photon 등으로 읽으며, (주)테솔이 국내에 공식 공급합니다.

보드에는 MCP3428 두 개가 들어 있으며 서로 다른 I2C 주소를 점퍼로 지정해야 합니다. 세 개의 플로팅 주소 입력으로 한 I2C 버스에 MCP3428을 최대 8개까지 연결할 수 있습니다. 온보드 I2C 포트로 릴레이 컨트롤러 같은 NCD I2C 장치를 체인으로 이어 붙입니다.

8채널

4-20 mA 입력

16비트

MCP3428 2개

x1 ~ x8

프로그래머블 게인

최대 8개

I2C 버스당 MCP3428

사양

PR33-16 사양

항목내용
모델PR33-16
입력 채널8채널
ADCMCP3428 2개 (각 4채널, 16비트)
입력 범위4-20 mA, 0-20 mA, 0-40 mA
신호 조정온보드 증폭기
프로그래머블 게인x1, x2, x4, x8 (MCP3428)
샘플링 속도16비트에서 초당 15샘플, 12비트에서 초당 240샘플
16비트 원시 값4 mA 약 5813, 20 mA 약 29390
센서 전원4-20 mA 장치를 구동하는 외부 전원 필요
I2C 주소 설정점퍼로 변환기별 주소 지정
I2C 버스당 변환기최대 8개 (주소 입력 3개)
연결 호스트Raspberry Pi, Arduino, Particle Photon 등 (어댑터 사용)

활용 분야

산업용 4-20 mA 센서 연동

  • 유량 센서, 온도 변환기, 플로트 센서 등 4-20 mA 표준 출력 센서의 신호 수집
  • Raspberry Pi, Arduino, Particle Photon에 연결해 현장 센서값 모니터링
  • 긴 배선 끝의 산업용 센서 신호를 16비트 값으로 기록

신호 설정

입력 신호별
게인 설정

입력 신호MCP3428 게인
0-40 mA게인 1
0-20 mA게인 2
4-20 mA게인 2
