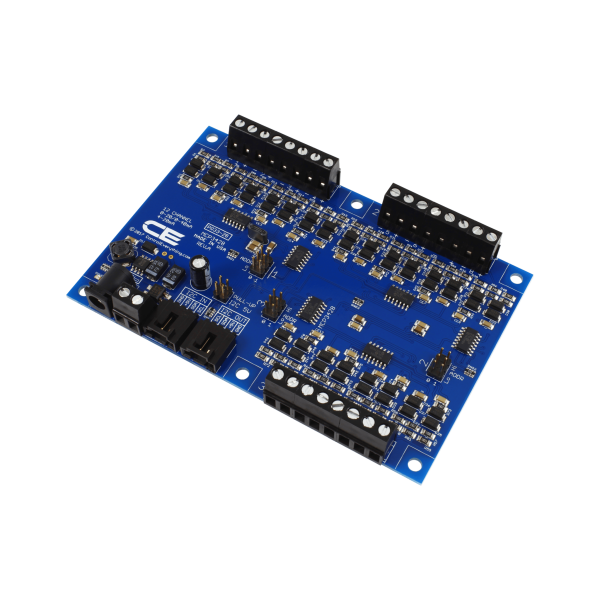

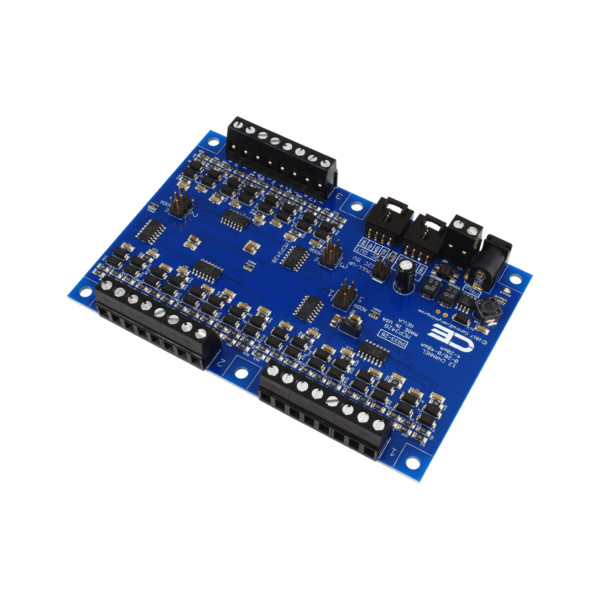

NCD PR33-28 12채널 4-20 mA 전류 수신기

견적 받기

NCD 국내 정식 공급 파트너

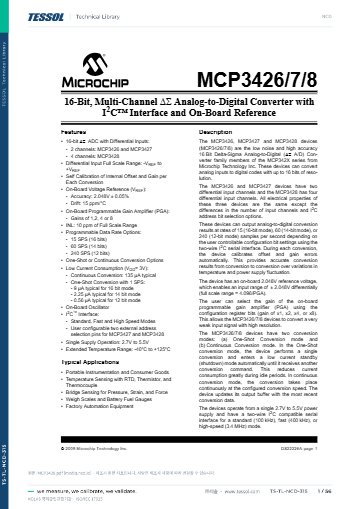

NCD PR33-28은 MCP3428 16비트 ADC 3개로 12개 채널의 4-20 mA, 0-20 mA, 0-40 mA 신호를 읽는 I2C 전류 수신기입니다. 유량, 온도, 플로트 센서 같은 산업용 센서 12개를 보드 하나에 연결해 Raspberry Pi, Arduino, Particle Photon 등으로 읽으며, (주)테솔이 국내에 공식 공급합니다.

보드 하나에 MCP3428이 3개 들어 있어 4채널씩 12채널을 구성하며, I2C 포트 하나에 최대 3개의 변환기가 연결됩니다. 시작 주소는 0x68이고 통신 속도는 최대 3.4 MHz이며, 온보드 전원 관리 기능이 있습니다.

12채널

4-20 mA 입력

16비트

MCP3428 3개

x1 ~ x8

프로그래머블 게인

0x68

I2C 시작 주소

사양

PR33-28 사양

항목내용
모델PR33-28
입력 채널12채널
ADCMCP3428 3개 (각 4채널, 16비트)
입력 범위4-20 mA, 0-20 mA, 0-40 mA

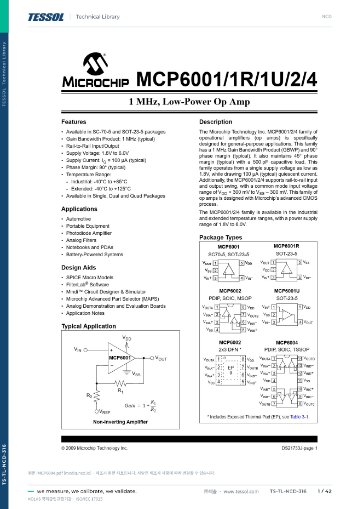

신호 조정온보드 증폭기
프로그래머블 게인x1, x2, x4, x8 (MCP3428)
샘플링 속도16비트에서 초당 15샘플, 12비트에서 초당 240샘플
16비트 원시 값4 mA 약 5813, 20 mA 약 29390
센서 전원4-20 mA 장치를 구동하는 외부 전원 필요
I2C 주소·속도시작 주소 0x68, 최대 3.4 MHz
I2C 포트당 변환기최대 3개
연결 호스트Raspberry Pi, Arduino, Particle Photon 등 (어댑터 사용)

활용 분야

산업용 4-20 mA 센서 연동

  • 유량 센서, 온도 변환기, 플로트 센서 등 4-20 mA 표준 출력 센서의 신호 수집
  • Raspberry Pi, Arduino, Particle Photon에 연결해 현장 센서값 모니터링
  • 긴 배선 끝의 산업용 센서 신호를 16비트 값으로 기록

신호 설정

입력 신호별
게인 설정

입력 신호MCP3428 게인
0-40 mA게인 1
0-20 mA게인 2
4-20 mA게인 2
