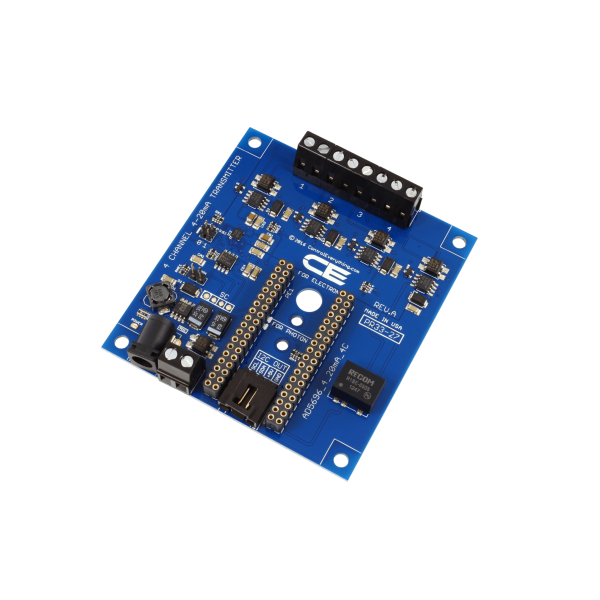

NCD PR33-27 절연 형 AD5696 IoT 인터페이스가있는 4 채널 4-20mA 16 비트 전류 루프 송신기

NCD PR33-27 절연 형 AD5696 IoT 인터페이스가있는 4 채널 4-20mA 16 비트 전류 루프 송신기

MODEL
PR33-27
브랜드
NCD
제품 자료
제품문의 구매하기

디지털 제어값을 PLC에
4-20mA로 넘기는 송신기

NCD 4-20mA 전류 루프 송신기 (PR33-26 · PR33-27)

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-26과 PR33-27은 I2C 데이터를 2선식 4-20mA 출력으로 바꾸는 전류 루프 송신기(I2C-4-20mA 변환 모듈)입니다. 12비트 DAC 1채널과 16비트 DAC 4채널 구성이 있으며, PLC와 계측 장비의 아날로그 입력에 디지털 제어값을 전달합니다.

XTR115 송신기가 7.5~36 V의 넓은 루프 전원에서 동작하고 스팬 오류와 비선형 오류가 작아, 제어기의 설정값이 현장 신호선에서 어긋나는 일을 줄입니다. 두 모델은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

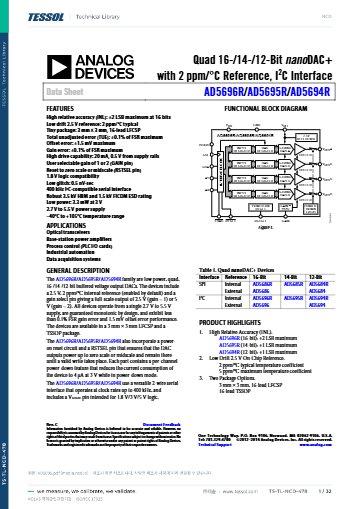

데이터시트와 도면

소프트웨어와 코드

7.5 ~ 36 V

2선식 루프 공급 전압 범위

12비트 · 16비트

DAC 분해능 (PR33-26 · PR33-27)

1채널 · 4채널

출력 채널 수

1.5 KV

PR33-27 I2C 버스 절연

특징

디지털 제어값을
산업 신호로 변환

핵심 특징현장에서 달라지는 점
XTR115 2선식 송신기신호선 두 가닥으로 전류를 출력하므로 기존 4-20mA 배선과 계기에 그대로 연결할 수 있습니다.
넓은 루프 전원 범위7.5~36 V 범위의 루프 전원을 받으므로 현장 전원 사양이 달라도 별도 변환기 없이 연결합니다.
낮은 스팬·비선형 오류4 mA와 20 mA 사이 전류가 설정값에 가깝게 출력되어 보정 작업이 줄어듭니다.
PR33-27 1.5 KV 절연I2C 버스를 최대 1.5 KV까지 절연해 루프 쪽 서지가 호스트 보드로 넘어오는 경로를 차단합니다.
Vref 노출 패드2.5 V 기준 패드를 외부 레퍼런스로 사용할 수 있고, 기준 전압을 패드에서 직접 확인할 수 있습니다.
온보드 나사 단자전류 루프 선을 나사로 체결해 별도 커넥터 가공 없이 배선을 마칩니다.

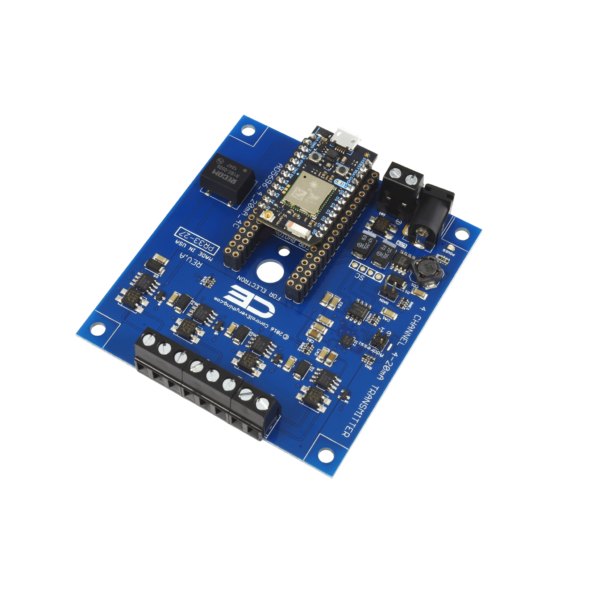

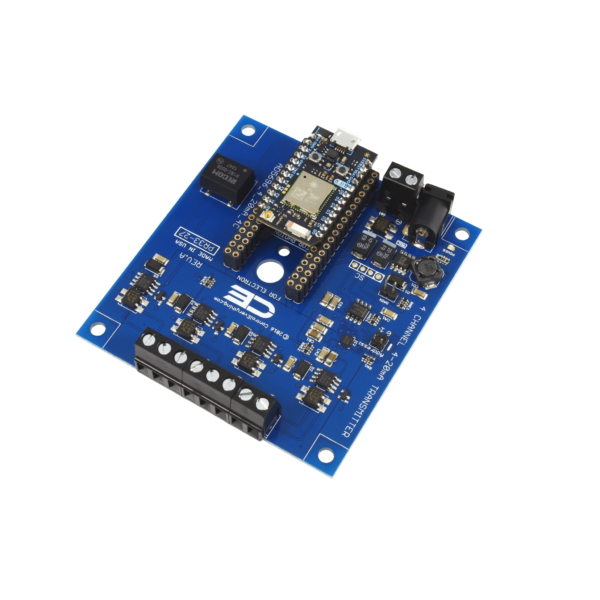

NCD PR33-27 - 무선 모듈과 하단 단자대가 있는 4채널 송신기 기판
무선 모듈과 하단 단자대가 있는 4채널 송신기 기판

DAC 값 설정

4 mA와 20 mA에
대응하는 코드

출력 전류는 DAC 코드로 정합니다. PR33-26은 약 670이 4 mA, 약 3460이 20 mA이고, PR33-27은 약 894가 4 mA, 약 4613이 20 mA입니다. 두 모델의 코드 범위가 다른 것은 DAC 분해능이 12비트와 16비트로 다르기 때문이며, 현장에서는 실제 출력 전류를 계측하며 코드를 미세 조정합니다.

전류 루프 배선과 전원

루프 전원 7.5~36 V의 양극을 송신기에, 음극을 수신 계기에 연결해 2선 루프를 구성합니다. 전원을 연결하기 전에 극성을 확인하고, 수신 계기의 입력 임피던스가 루프 전원 전압에서 허용 범위인지 점검하세요.

각 송신기는 nodeLynk 마스터 어댑터에 연결해야 올바르게 동작하며, 한 I2C 버스에 PR33-26은 2대, PR33-27은 4대까지 연결합니다. 입력 신호를 받는 용도라면 PR33-10·15·16·28·31 수신기를 함께 검토하세요.

사양

1채널·4채널
비교와 공통 사양

항목PR33-26PR33-27
채널 수1채널4채널
DACMCP4725 12비트AD5696 16비트
루프 공급 범위7.5 ~ 36 V7.5 ~ 36 V
I2C 절연쿼드 채널 디지털 아이솔레이터 탑재1.5 KV 절연
한 버스 장치 수2대4대
인터페이스I2C 미니 모듈IoT 인터페이스
4 mA 출력 DAC 코드약 670약 894
20 mA 출력 DAC 코드약 3460약 4613
Vref 노출 패드2.5 V 기준 (외부 레퍼런스용)2.5 V 기준 (XTR115 Vref)
주소 설정주소 점퍼 1개주소 비트 2개
I2C 케이블3인치 (76 mm) 4선6인치 (152 mm) 4선

시리즈 공통 사양

항목사양

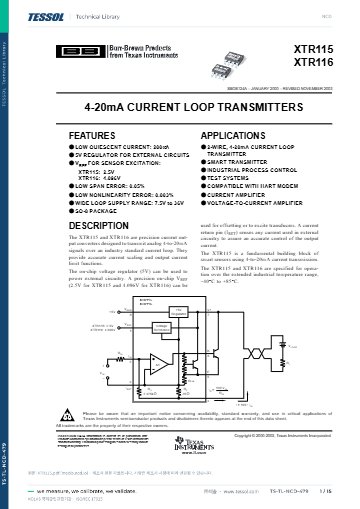

송신기XTR115 2선식 4-20mA 전류 루프 송신기
출력 신호2선 4-20mA
오차 특성낮은 스팬 오류 · 낮은 비선형 오류
배선온보드 나사 단자
호스트 연결nodeLynk 마스터 어댑터 필요 (4핀 I2C, 5 V 버스와 5 VDC 전원)
소프트웨어 지원Arduino Uno · Nano · Micro용 I2C 쉴드와 샘플 코드

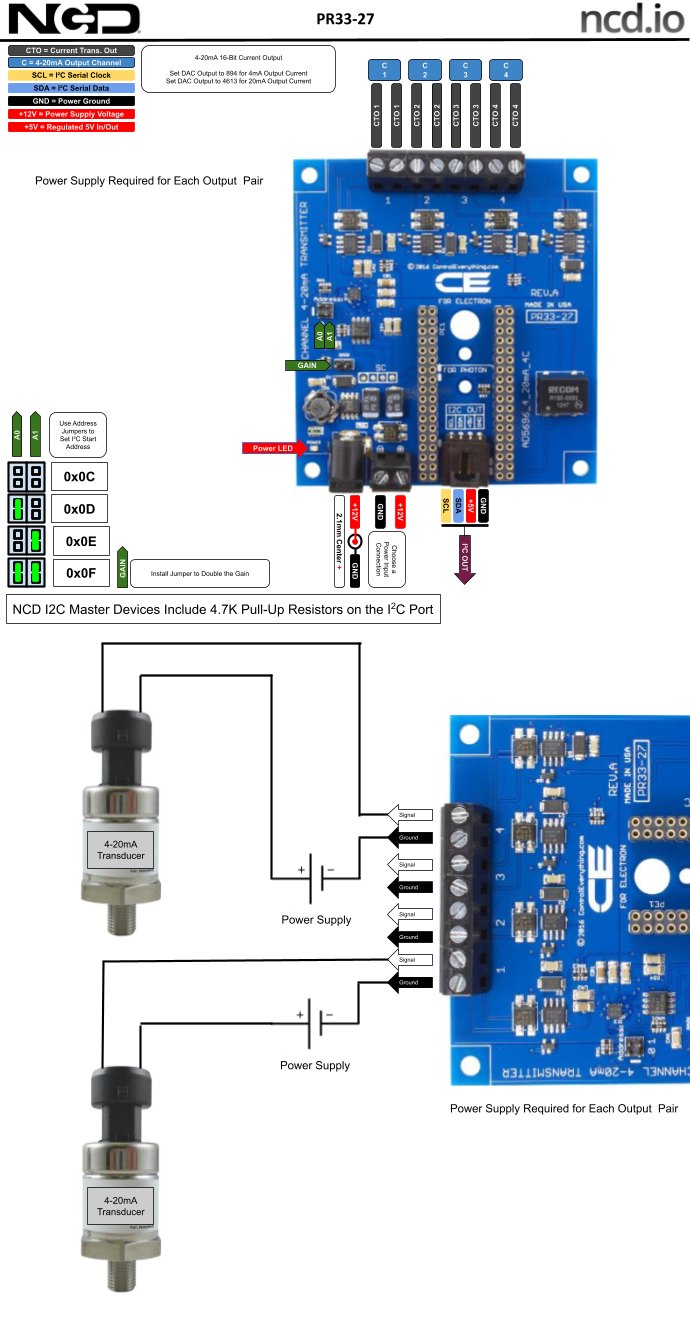

NCD PR33-27 - 전류 루프 송신기 모듈과 센서의 배선 구성도
전류 루프 송신기 모듈과 센서의 배선 구성도

활용 분야

아날로그 신호를
보내는 현장

  • PLC 아날로그 입력 구동 — 제어기의 설정값을 PLC가 읽는 4-20mA 신호로 전달합니다.
  • 밸브·액추에이터 지령 — 유량과 개도 지령을 전류 신호로 현장 계기에 전달합니다.
  • 산업 제어 시험 — 개발 단계의 제어 보드로 4-20mA 입력 장비의 반응을 확인합니다.
  • 다채널 신호 분배 — PR33-27 한 장으로 네 개 루프에 서로 다른 지령을 출력합니다.

선택 가이드

채널 수와 절연별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
출력 채널이 하나면PR33-2612비트 DAC의 1채널 I2C 미니 모듈입니다.
채널 4개가 필요하면PR33-2716비트 DAC의 4채널 구성입니다.
I2C 절연이 필요하면PR33-27I2C 버스를 1.5 KV까지 절연합니다.
입력 신호도 받아야 하면PR33-10 · 15 · 16 · 28 · 314-20mA 수신기 계열을 함께 선택합니다.

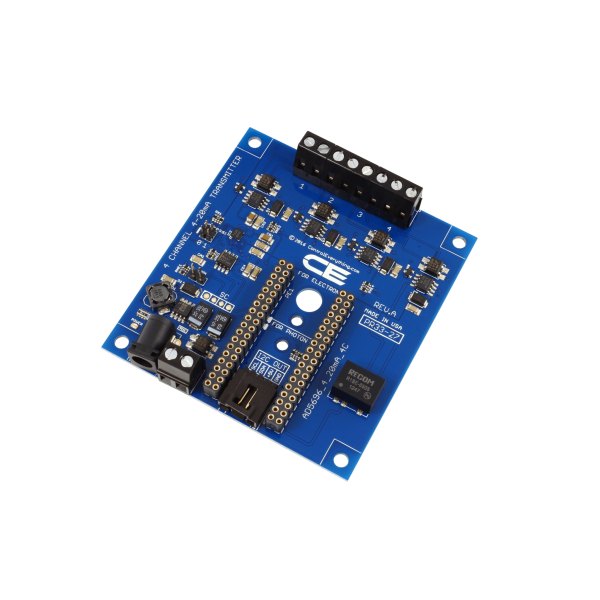

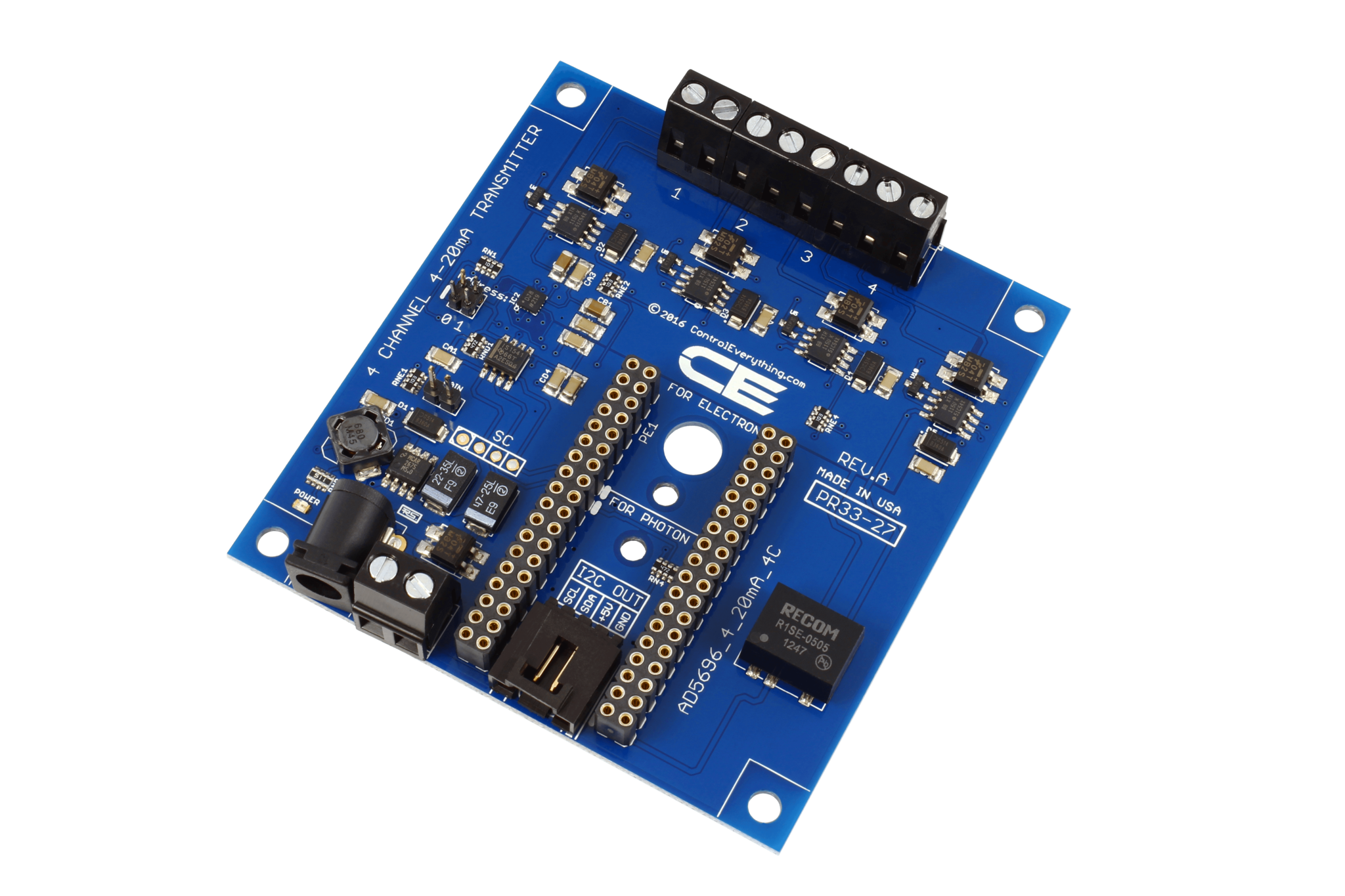

NCD PR33-27 - 상단 단자대와 소켓 헤더가 보이는 송신기 기판
상단 단자대와 소켓 헤더가 보이는 송신기 기판

구성·옵션

PR33-26·PR33-27의
구성품과 별매 어댑터

구성품옵션별매품번
4-20mA 송신기1채널 · 12비트 DACnodeLynk 마스터 어댑터PR33-26
4-20mA 송신기4채널 · 16비트 DAC · 1.5 KV 절연nodeLynk 마스터 어댑터PR33-27
I2C 케이블3인치 (76 mm) 4선 · 기본 포함해당 없음PR33-26
I2C 케이블6인치 (152 mm) 4선 · 기본 포함해당 없음PR33-27

제품 상세 이미지

NCD PR33-27 상세 이미지 1
NCD PR33-27 상세 이미지 2

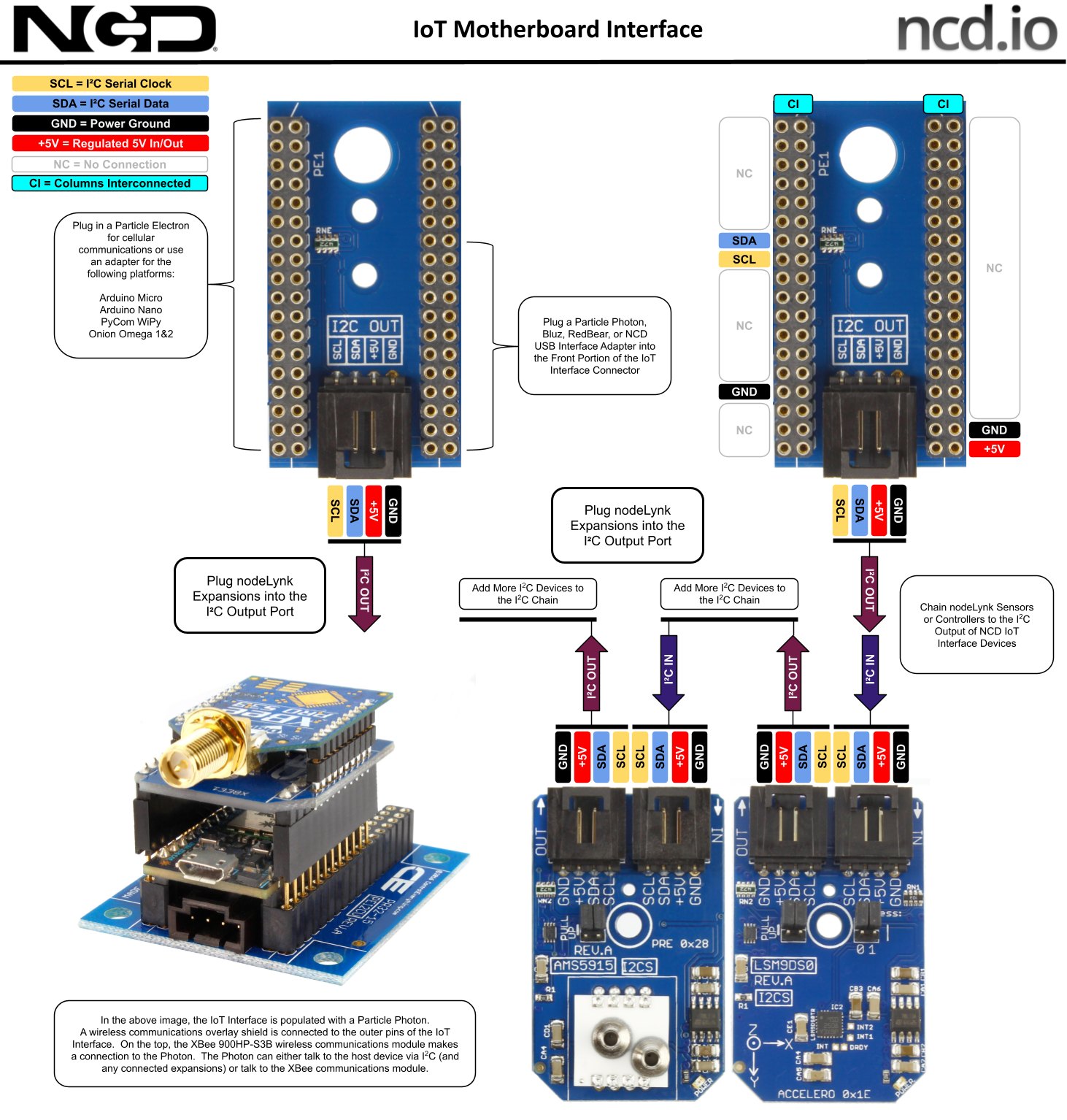

NCD PR33-27 - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도
