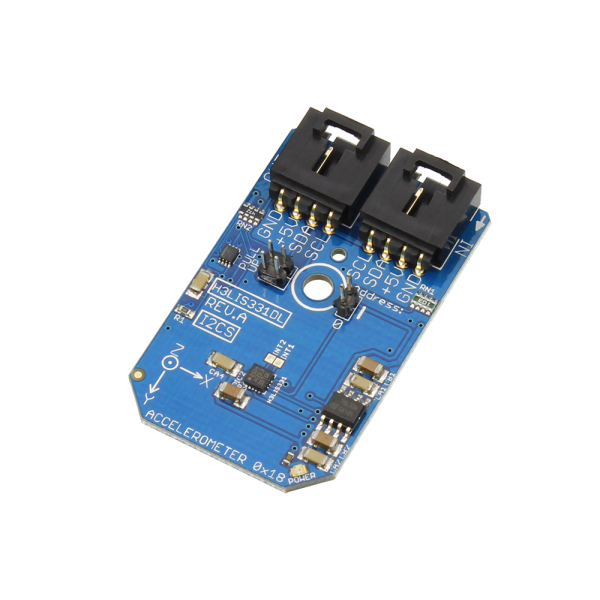

NCD PR10-1 H3LIS331DL 3 축 선형 가속도계 I²C 미니 모듈

NCD PR10-1 H3LIS331DL 3 축 선형 가속도계 I²C 미니 모듈

MODEL
PR10-1
브랜드
NCD
제품 자료
제품문의 구매하기

일반 진동부터 대충격까지
범위별로 고르는 가속도계 모듈

NCD PR11-1 · PR10-1 · PR3-19 가속도계 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR11-1·PR10-1·PR3-19는 측정 범위가 서로 다른 가속도계(가속도 센서, 충격·진동 센서) I2C 미니 모듈 3종입니다. 3축 16비트 출력의 PR11-1(±2~±8 g)과 PR10-1(±100~±400 g), 4위치 방향과 흔들림을 감지하는 PR3-19가 일반 진동부터 대충격까지의 데이터를 마이크로컨트롤러에 전달합니다.

PR11-1과 PR10-1은 출력 데이터 속도를 0.5 Hz에서 1 kHz까지 조정해 기록 주기를 정하고, PR3-19는 50,000 g 이상의 충격에도 파손되지 않습니다. 용도에 맞는 범위를 골라 사용할 수 있으며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

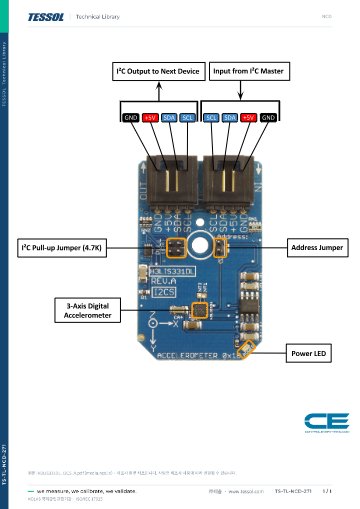

연결 도면과
샘플 코드

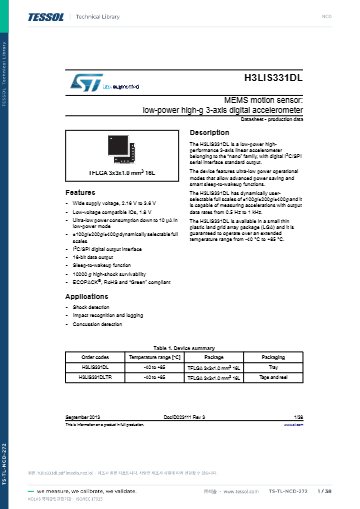

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±2 ~ ±400 g

모델별 선택 가능한 측정 범위

16비트

3축 가속도 출력 분해능

0.5 Hz ~ 1 kHz

출력 데이터 속도 범위

50,000 g 이상

PR3-19의 충격 생존 한계

특징

용도에 맞춰 고르는
가속도 측정 범위

핵심 특징현장에서 달라지는 점
범위 선택형 측정(PR11-1·PR10-1)풀스케일을 동적으로 바꾸므로 같은 모듈로 평상시 진동과 순간 충격을 구분해 기록합니다.
±400 g 대충격 범위(PR10-1)낙하나 충돌처럼 큰 가속도가 걸리는 시험에서도 값이 포화되지 않도록 범위를 높입니다.
초저전력 3축 구조(PR11-1)배터리 장치에 탑재해도 대기 전력 소비가 작아 장시간 감시합니다.
내장 자체 테스트(PR11-1)설치 후 센서 동작을 코드로 점검하므로 현장 점검 절차가 단순해집니다.
관성 웨이크업 인터럽트(PR11-1)일정 가속도를 넘을 때만 호스트를 깨우므로 상시 폴링이 필요 없습니다.
4위치 방향·흔들림 감지(PR3-19)장치 방향 전환과 흔들림을 INT 핀으로 알려 주므로 간단한 화면 회전과 충격 알림 기능에 사용할 수 있습니다.

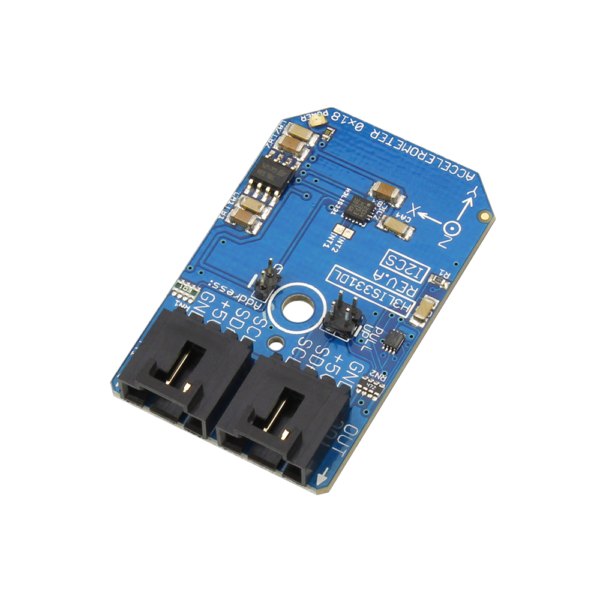

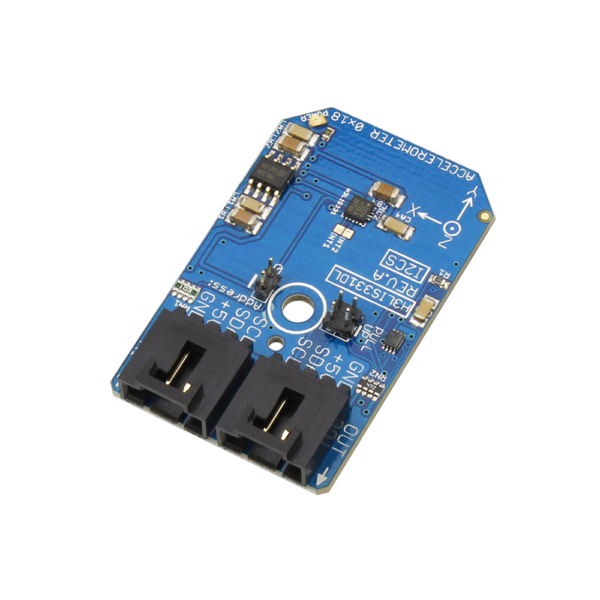

NCD PR10-1 - I2C 커넥터와 센서 소자가 보이는 가속도계 모듈
I2C 커넥터와 센서 소자가 보이는 가속도계 모듈

범위 선택

측정 범위와
데이터 속도 선택

큰 충격을 기록하려면 PR10-1을 ±100·±200·±400 g 중에서 고르고, 일반 진동과 기울기 변화는 PR11-1을 ±2·±4·±8 g 중에서 고릅니다. 풀스케일을 필요 이상으로 높이면 작은 진동의 분해능이 떨어지므로 예상 최대 가속도에 맞춰 한 단계 위를 선택하세요.

두 모델은 출력 데이터 속도를 0.5 Hz에서 1 kHz 사이에서 정합니다. 충격 이벤트를 놓치지 않으려면 속도를 높이고, 장시간 로깅에서는 속도를 낮춰 저장량과 소비를 줄입니다.

충격 이벤트를 기록하는 PR10-1 구성

낙하나 충돌 시험에서 PR10-1이 ±400 g 범위로 가속도를 읽고 호스트가 시간 순서대로 저장합니다. 충격 인식과 로깅, 충격 감지 용도에 적합한 모듈입니다.

연결·전원

전원 변환과
버스 연결 조건

PR11-1과 PR10-1은 온보드 전원 조절 회로와 PCA9306 I2C 레벨 시프트 회로를 갖춰 NCD의 5V I2C 표준과 호환됩니다. PR3-19의 공급 전압 범위는 2.5~5.5V입니다.

시작 주소는 PR11-1과 PR10-1이 0x18, PR3-19가 0x16입니다. PR10-1은 I2C 포트당 2개까지 연결하므로 두 모듈을 같은 버스에 올릴 때 주소 설정을 확인하세요.

사양

3개 모델 비교와
가속도계 공통 사양

항목PR11-1PR10-1PR3-19
칩AIS328DQTRH3LIS331DLMXC6226XU
측정 축3축3축X/Y 2축
측정 범위±2g / ±4g / ±8g 선택±100g / ±200g / ±400g 선택±2g
분해능16비트16비트8비트
출력 데이터 속도0.5 Hz ~ 1 kHz0.5 Hz ~ 1 kHz해당 없음
동작 온도−40 ~ 105 °C−40 ~ +85 °C (보장)해당 없음
공급 전압5VDC (모듈)5VDC (모듈)2.5 ~ 5.5V (칩 기준)
I2C 시작 주소0x180x180x16
I2C 포트당 장치 수해당 없음2개해당 없음
인터럽트관성 웨이크업 이벤트로 구성 가능해당 없음INT 핀 (흔들림 · 방향)
자체 테스트내장해당 없음해당 없음
방향 감지해당 없음해당 없음4위치 방향 · 흔들림 감지
충격 생존해당 없음해당 없음50,000 g 이상
온보드 전원 조절 · 레벨 변환있음 (PCA9306)있음 (PCA9306)해당 없음
환경 대응RoHS 준수해당 없음해당 없음

시리즈 공통 사양

항목사양
통신 방식I2C
모듈 전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
케이블I2C 케이블 포함
측정 방식선형 가속도 (PR3-19는 열 방식 방향 센서)

활용 분야

가속도 감시가
필요한 장비

  • 충격 감지 — 낙하나 충돌 때 걸리는 큰 가속도를 읽어 임계값 초과 이벤트를 기록합니다.
  • 충격 인식과 로깅 — 충격 발생 시각과 크기를 저장해 사고 분석 자료로 보관합니다.
  • 기울기·방향 감지 — 장치가 향한 방향을 4위치로 읽어 화면 방향이나 설치 상태를 확인합니다.
  • 진동·움직임 측정 — 일반 진동을 16비트 데이터로 읽어 설비 상태를 감시합니다.
  • 충격 기록 장치 개발 — 가속도 데이터를 마이크로컨트롤러로 보내 자체 로거를 구성합니다.

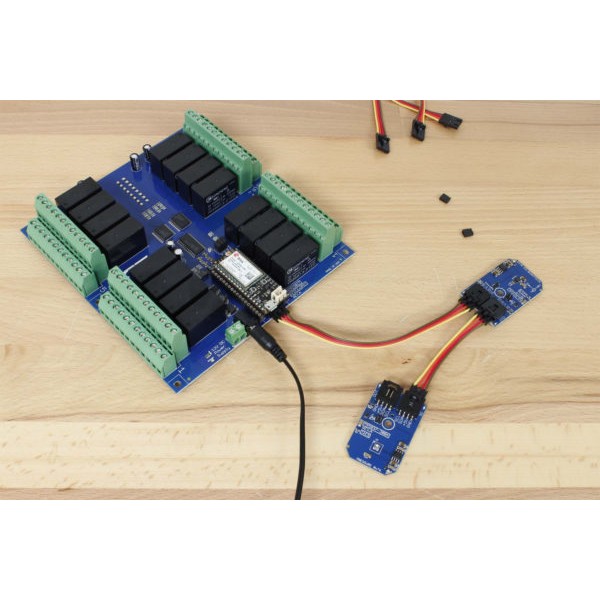

NCD PR10-1 - 릴레이 보드에 가속도 센서 모듈을 연결한 모습
릴레이 보드에 가속도 센서 모듈을 연결한 모습

선택 가이드

측정 대상별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
큰 충격을 기록할 때PR10-1±100~±400 g 범위를 16비트로 읽습니다.
일반 진동과 움직임을 측정할 때PR11-1±2~±8 g 범위와 내장 자체 테스트를 갖춥니다.
방향 전환과 흔들림만 필요할 때PR3-194위치 방향을 INT 핀으로 알려 주는 간단한 구성입니다.

구성·옵션

구성품과
풀업 점퍼 선택

  • 품번 — PR11-1, PR10-1, PR3-19.
  • 구성품 — I2C 미니 모듈 본체와 I2C 케이블.
  • 옵션 — 풀업 저항 4.7K 점퍼 선택.
  • 별매 — 호스트 보드용 I2C 쉴드·마스터 어댑터.

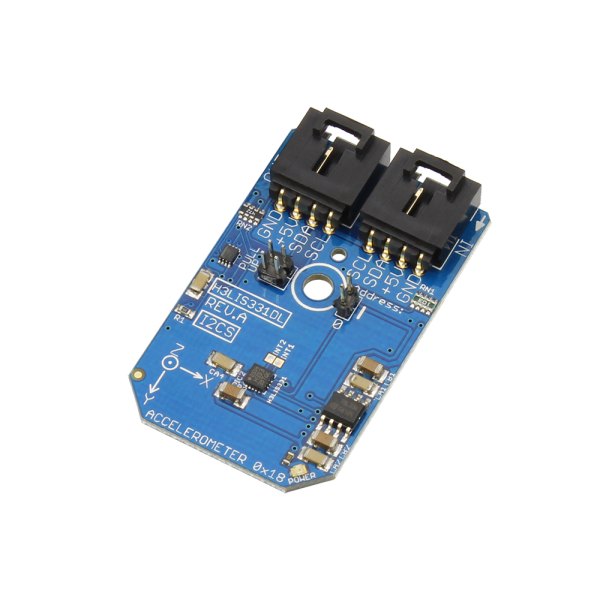

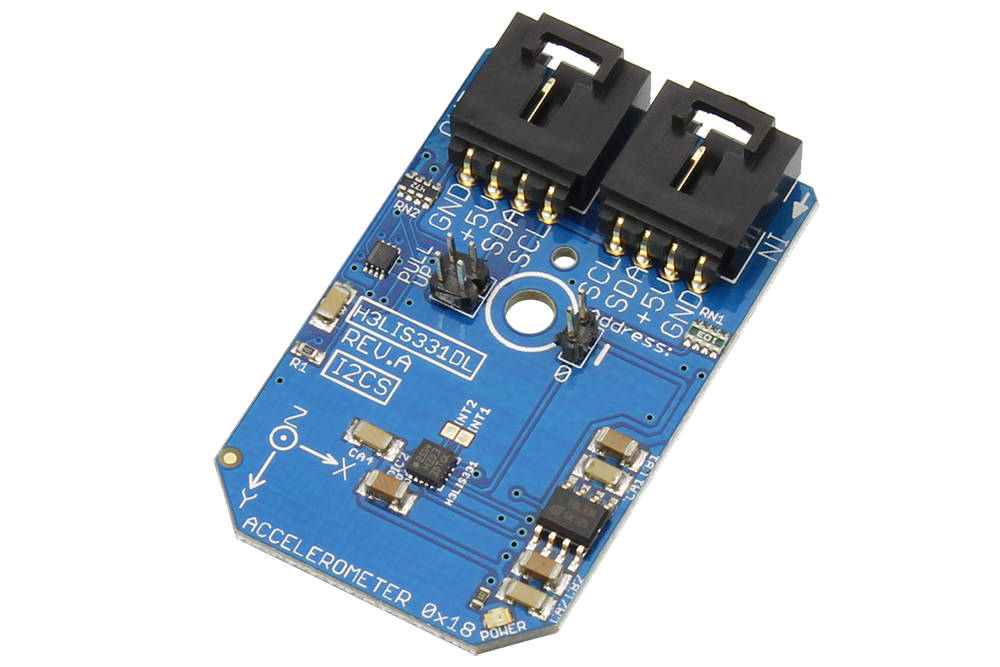

NCD PR10-1 - 커넥터가 위쪽에 있는 가속도계 미니 모듈
커넥터가 위쪽에 있는 가속도계 미니 모듈

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
