사인·코사인 16비트로 회전각을 직접 계산
NCD PR13-24 KMZ60 자기 각도 센서 I2C 미니 모듈 센서 : KMZ60 + ADS1114 출력 : 16비트 사인 · 코사인 각도 값 분해능 : 16비트
견적 받기NCD 한국 독점 공급 파트너

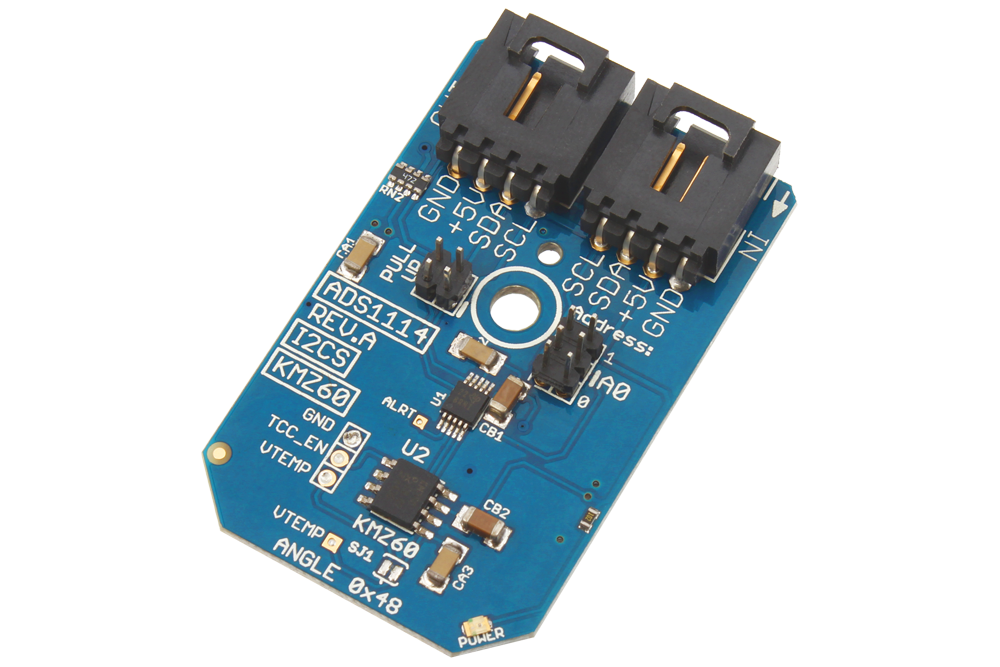

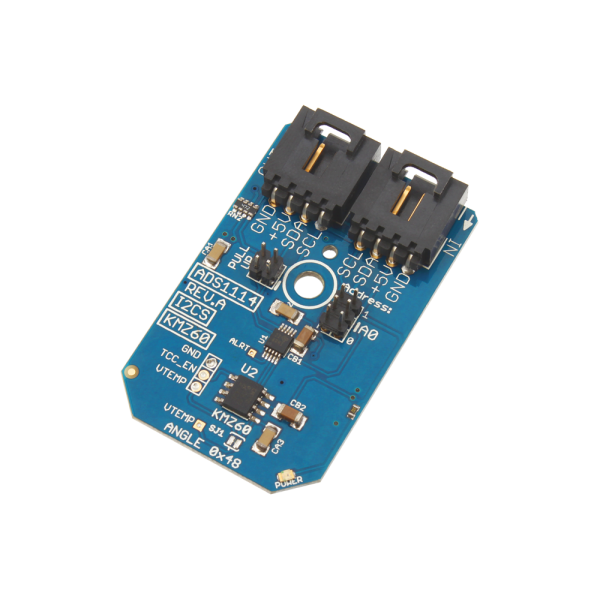

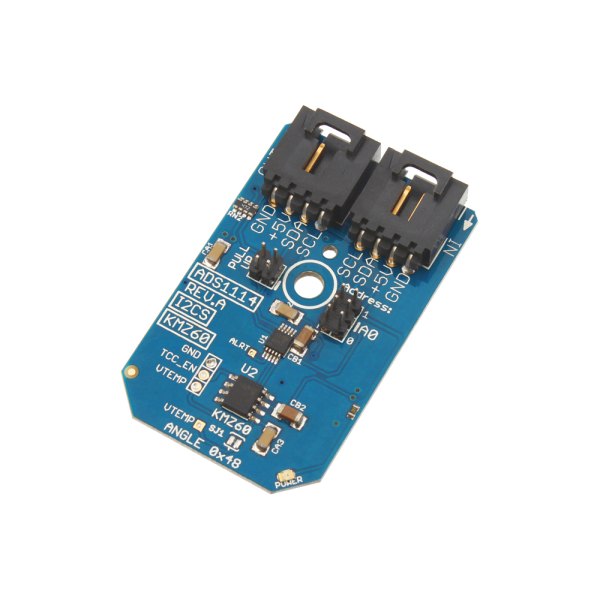

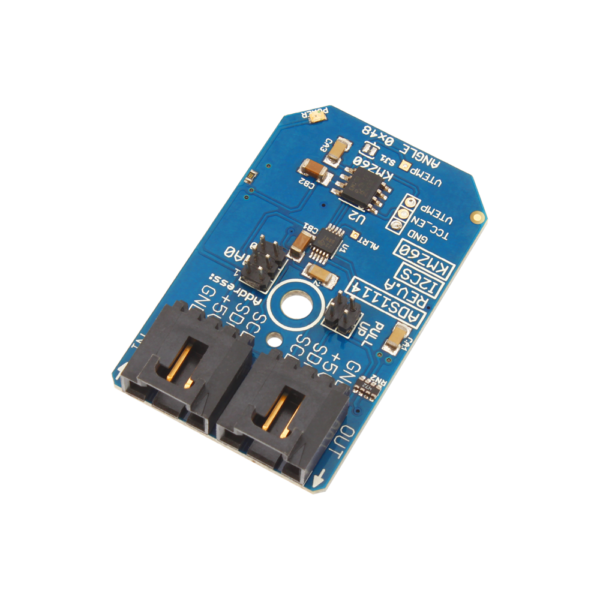

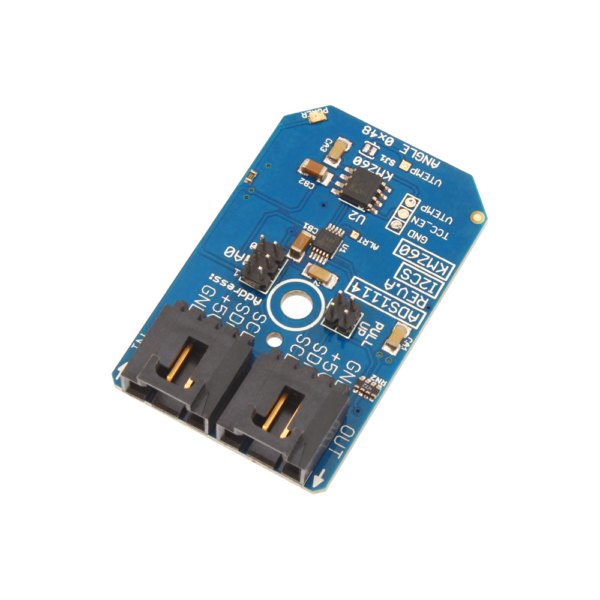

NCD PR13-24는 KMZ60 자기저항 센서와 ADS1114 ADC로 자석의 회전각을 16비트 사인·코사인 값으로 출력하는 비접촉 자기 각도 센서(마그네틱 엔코더) I2C 미니 모듈입니다. 호스트가 두 성분으로 각도를 직접 계산하므로 변환 방식을 사용자가 정할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
초당 최대 860샘플로 읽으며 I2C 포트당 4개까지 연결합니다. 회전축에 닿지 않아 마모가 없고, 에어 갭 공차가 넓어 자석과 센서 간격이 조금 달라져도 판독이 유지됩니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면

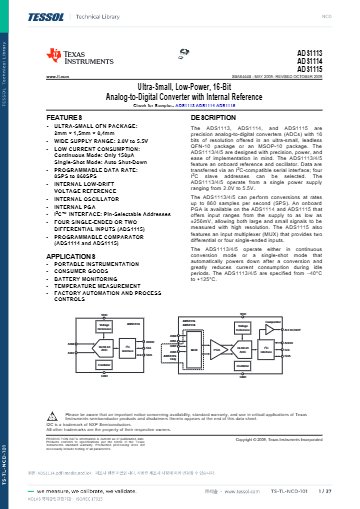

- ADS1114 데이터시트 (PDF)

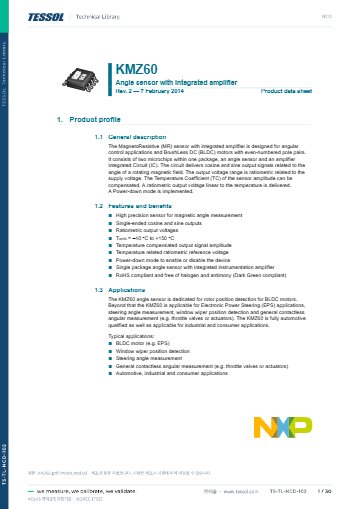

- KMZ60 데이터시트 (PDF)
- ADS1114 기계 도면 (PNG)
- ADS1114 I2CS KMZ60 배선도 (PDF)
- ADS1114 I2C 연결 도면 (PDF)
소프트웨어와 코드
출력 방식
PR13-24 사인·코사인 값의 각도 계산
PR13-24는 각도를 완성된 값이 아니라 사인과 코사인 두 성분으로 출력합니다. 호스트가 이 두 값으로 각도를 계산하는 구성에 적합하며, 회전축 끝에 자석을 두고 센서를 축 중심선에 맞춰 고정합니다.

에어 갭 공차
자석과 센서 사이 간격이 다소 변해도 판독이 유지되어 기구 조립 공차 부담이 줄어듭니다. 자석 중심과 센서 칩 중심은 가능한 한 맞춰 설치하세요.

연결·전원
PR13-24 일반 호출과 마스터 어댑터
PR13-24는 5VDC로 동작하며 4핀 I2C 커넥터로 데이지 체인 연결합니다. 일반 호출(general call)을 지원하고, 호스트에는 nodeLynk 마스터 어댑터가 필요합니다. 직접 배선하는 I2C 포트에서는 4.7K 풀업 저항을 점퍼로 선택합니다.

사양
PR13-24 사양
| 항목 | 사양 |
|---|---|
| 센서 | KMZ60 + ADS1114 |
| 출력 | 16비트 사인 · 코사인 각도 값 |
| 분해능 | 16비트 |
| 샘플링 | 초당 최대 860 샘플 |
| I2C 포트당 장치 수 | 4개 |
| 일반 호출 | 지원 |
| 에어 갭 공차 | 넓음 |
| 통신 | I2C |
| 전원 | 5VDC (I2C 버스 커넥터) |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 | 4핀 플러그 입력·출력, 납땜 없이 데이지 체인 |
| I2C 케이블 | 4선 76 mm 포함 |
| 호스트 연결 | nodeLynk 마스터 어댑터 필요 |
활용 분야
PR13-24로 읽는 회전 기구
- 모터·밸브 축 — 축 회전각을 접촉 없이 읽어 개도와 위치를 기록합니다.
- 로봇 관절 — 관절 회전각을 I2C로 마이크로컨트롤러에 전달합니다.
- 조작 노브 — 자석을 붙인 다이얼의 회전 위치를 받습니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR13-24와 같은 계열 모델
- PR3-16 — A1332 칩, 0°~360° 12비트 디지털 각도를 바로 출력
관련 제품
사인·코사인 센서와 나란히 보는 NCD 모듈
- NCD 홀 효과 센서 + ADC121C I2C 미니 모듈 (PR3-7 ~ PR3-15)
- NCD ADS1100 · ADS1114 · ADS1115 ADC 미니 모듈 (PR2C-3 · PR1-44 · PR1-43)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR13-24에는 어떤 자석을 사용해야 합니까?
특정 자석이 지정되어 있지 않으며 여러 종류의 자석에 사용할 수 있습니다. 시험 단계에서 실제 자석으로 각도 오차를 측정한 뒤 정하세요.
PR13-24는 I2C 포트 하나에 몇 개까지 연결할 수 있습니까?
포트당 최대 4개까지 연결할 수 있습니다. 여러 회전축의 각도를 한 버스로 수집하는 구성에 맞습니다.
PR13-24는 각도를 바로 출력합니까?
출력하지 않습니다. 16비트 사인·코사인 값을 출력하므로 호스트에서 각도를 계산하세요.
PR13-24 단독으로 PC나 보드에 연결됩니까?
호스트에는 nodeLynk 마스터 어댑터가 필요합니다. 호스트 보드에 맞는 쉴드 구성은 견적 때 안내해 드립니다.
제품 자료
FAQ 자주묻는 질문
-
PR13-24에는 어떤 자석을 사용해야 합니까?
특정 자석이 지정되어 있지 않으며 여러 종류의 자석에 사용할 수 있습니다. 시험 단계에서 실제 자석으로 각도 오차를 측정한 뒤 정하세요.
-
PR13-24는 I2C 포트 하나에 몇 개까지 연결할 수 있습니까?
포트당 최대 4개까지 연결할 수 있습니다. 여러 회전축의 각도를 한 버스로 수집하는 구성에 맞습니다.
-
PR13-24는 각도를 바로 출력합니까?
출력하지 않습니다. 16비트 사인·코사인 값을 출력하므로 호스트에서 각도를 계산하세요.
-
PR13-24 단독으로 PC나 보드에 연결됩니까?
호스트에는 nodeLynk 마스터 어댑터가 필요합니다. 호스트 보드에 맞는 쉴드 구성은 견적 때 안내해 드립니다.
