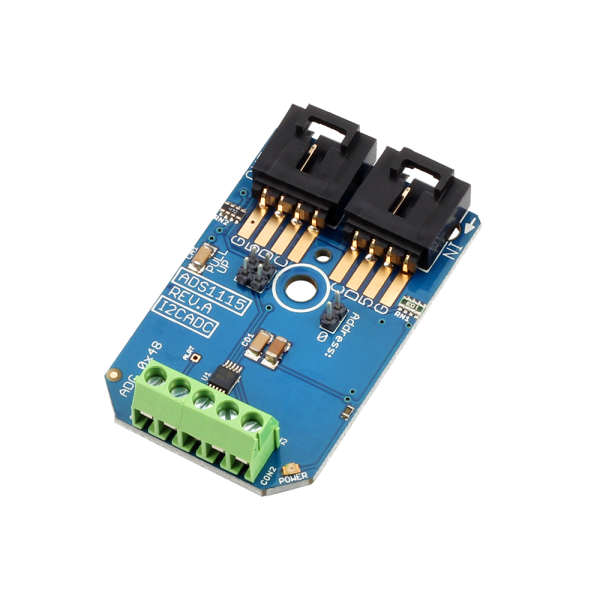

NCD PR1-43 ADS1115 16 비트 4 채널 정밀 아날로그-디지털 컨버터 I2C 미니 모듈

NCD PR1-43 ADS1115 16 비트 4 채널 정밀 아날로그-디지털 컨버터 I2C 미니 모듈

MODEL
PR1-43
브랜드
NCD
제품 자료
제품문의 구매하기

열전대 같은 작은 신호를
16비트로 읽는 ADC 모듈

NCD ADS1100 · ADS1114 · ADS1115 ADC 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD ADS1100·ADS1114·ADS1115 ADC 미니 모듈(Precision ADC Module) PR2C-3, PR1-44, PR1-43은 프로그래밍 가능한 이득 증폭기(PGA)를 갖춘 16비트 아날로그-디지털 변환기를 I2C로 읽는 보드입니다. 배터리 전압과 열전대 같은 작은 신호를 정밀하게 수집합니다.

ADS1114와 ADS1115는 초당 860샘플로 ±0.256~±4.096VDC 범위를 읽고, ADS1100은 초당 최대 128샘플의 1채널로 구성이 단순합니다. 입력 범위를 PGA로 좁히면 작은 신호의 분해능이 올라갑니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

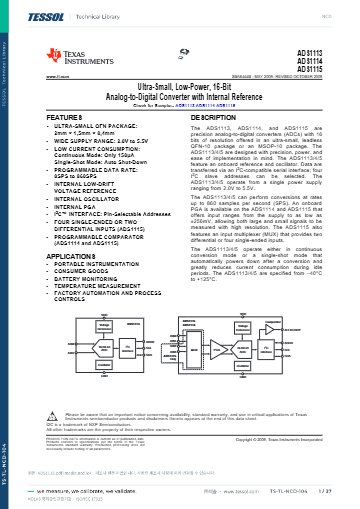

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

세 모델 공통 분해능

4채널

ADS1115 단일 종단 입력 수

860샘플/초

ADS1114·ADS1115 변환 속도

±4.096VDC

ADS1114·ADS1115 최대 범위

특징

16비트 변환과
프로그래밍 이득

핵심 특징현장에서 달라지는 점
16비트 분해능저전압 신호를 65,536단계로 나눠 읽으므로 미세한 전압 변화를 증폭 회로 없이 구분합니다.
프로그래밍 가능 이득 증폭기입력 범위를 소프트웨어로 좁혀 작은 신호를 키워 읽으므로 열전대처럼 밀리볼트 신호에 맞는 감도를 얻습니다.
단일 종단·차동 입력소프트웨어 설정으로 입력 방식을 바꾸므로 같은 보드로 접지 기준 신호와 센서 간 전압차를 모두 측정합니다.
주소 확장ADS1100은 포트당 고정 주소 최대 8종, ADS1114·ADS1115는 포트당 2개까지 연결해 채널을 늘립니다.
5VDC 버스 전원I2C 버스 커넥터에서 전원을 받아 별도 전원선 없이 구성합니다.
4핀 플러그와 풀업 점퍼납땜 없이 버스에 이어 붙이고, 자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업을 선택합니다.

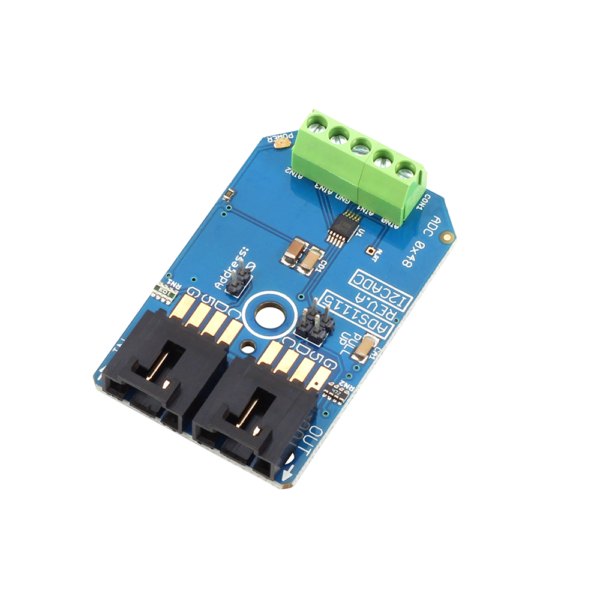

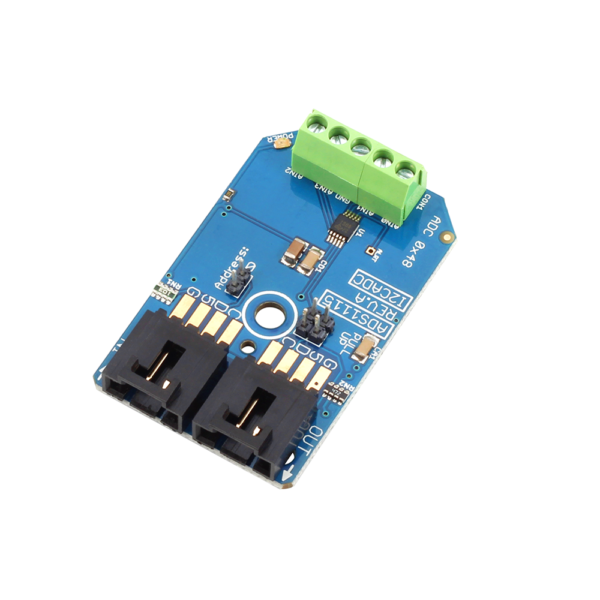

NCD PR1-43 - 녹색 단자대와 I2C 커넥터가 있는 아날로그 변환 모듈
녹색 단자대와 I2C 커넥터가 있는 아날로그 변환 모듈

입력 범위

PGA로 정하는
입력 범위

ADS1114와 ADS1115의 PGA는 ±0.256VDC, ±0.512VDC, ±1.024VDC, ±2.048VDC, ±4.096VDC 다섯 단계를 지원합니다. 범위를 좁힐수록 한 단계가 나타내는 전압이 작아져, ±0.256VDC 범위에서는 약 7.8 µV 단위로 값이 나뉩니다. 입력 신호의 최대 전압보다 약간 높은 범위를 골라야 포화 없이 가장 세밀하게 읽습니다.

열전대 신호 측정 구성

열전대 출력은 수 밀리볼트 수준이어서 ±0.256VDC나 ±0.512VDC 범위에서 읽습니다. 열전대 두 선을 ADS1115의 차동 입력에 연결하고, 냉접점 보상용 온도 센서를 별도 채널에 두는 구성이 일반적입니다.

채널·속도·주소

채널 수와
변환 속도 계산

ADS1115의 4채널은 변환기 하나가 채널을 번갈아 읽으므로 사용하는 채널이 많을수록 채널별 갱신 주기가 길어집니다. 빠른 신호 하나를 읽으려면 ADS1114의 1채널 860샘플/초가 적합하고, 저속 신호 여러 개라면 ADS1115의 4채널이 유리합니다. ADS1114와 ADS1115는 한 포트에 2개까지 연결하므로 모듈을 추가해 채널 수를 늘릴 수 있습니다.

사양

16비트 ADC 3종
비교와 공통 사양

모델칩채널 · 입력변환 속도포트당 연결 수
PR2C-3ADS11001채널 · 단일 종단 또는 차동최대 128샘플/초고정 주소 최대 8종
PR1-44ADS11141채널(이중 입력) · 단일 종단 또는 차동860샘플/초2개
PR1-43ADS11154채널 단일 종단 또는 2채널 차동860샘플/초2개

시리즈 공통 사양

항목사양
분해능16비트
입력 방식단일 종단 또는 차동 (소프트웨어 설정)
입력 전압 범위±0.256 · ±0.512 · ±1.024 · ±2.048 · ±4.096VDC (ADS1114 · ADS1115)
증폭기프로그래밍 가능 이득 증폭기(PGA)
ADS1114 시작 주소0x48
통신I2C
전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
동봉 케이블3인치(76 mm) 4선 I2C 케이블
권장 측정 대상배터리 전압, 정밀 열전대, 고해상도 센서

활용 분야

작은 전압을 읽는
계측 현장

  • 배터리 전압 모니터링 — 배터리 전압 변화를 16비트로 읽어 충방전 곡선을 기록합니다.
  • 정밀 열전대 측정 — 수 밀리볼트의 열전대 신호를 PGA로 키워 온도로 환산합니다.
  • 고해상도 센서 모니터링 — 아날로그 출력 센서를 디지털 값으로 바꿔 I2C로 수집합니다.
  • 다채널 전압 측정 — ADS1115의 4채널 입력으로 여러 신호를 한 보드에서 읽습니다.

선택 가이드

채널·속도별
권장 모델

이럴 때 (채널·속도)권장 모델선택 이유
1채널이면 되고 초당 128샘플로 충분할 때PR2C-3 (ADS1100)포트당 고정 주소 최대 8종으로 확장하기 쉽습니다.
1채널을 고속으로 읽고 포트당 2개를 묶을 때PR1-44 (ADS1114)860샘플/초로 ADS1100보다 빠르고 PGA 5단계를 지원합니다.
신호 4개를 한 보드에서 읽을 때PR1-43 (ADS1115)4채널 단일 종단 또는 2채널 차동 입력을 지원합니다.
입력 8채널 이상이 필요할 때NCD ADS7828 ADC 8·16채널 또는 24채널 ADC채널 수가 많은 12비트 보드로 확장합니다.

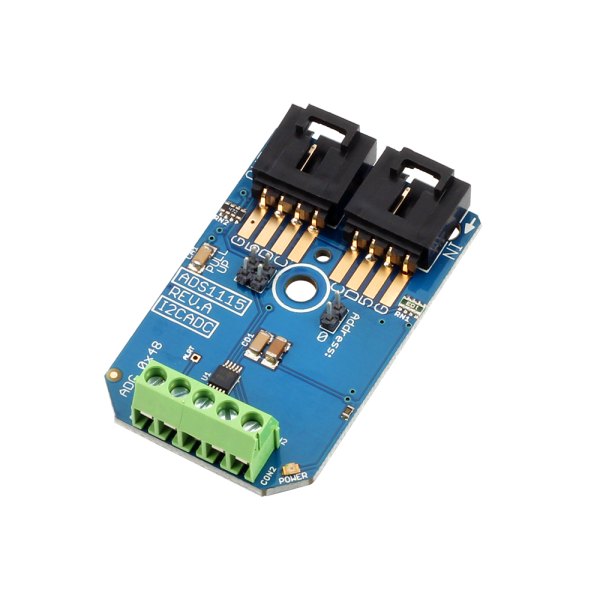

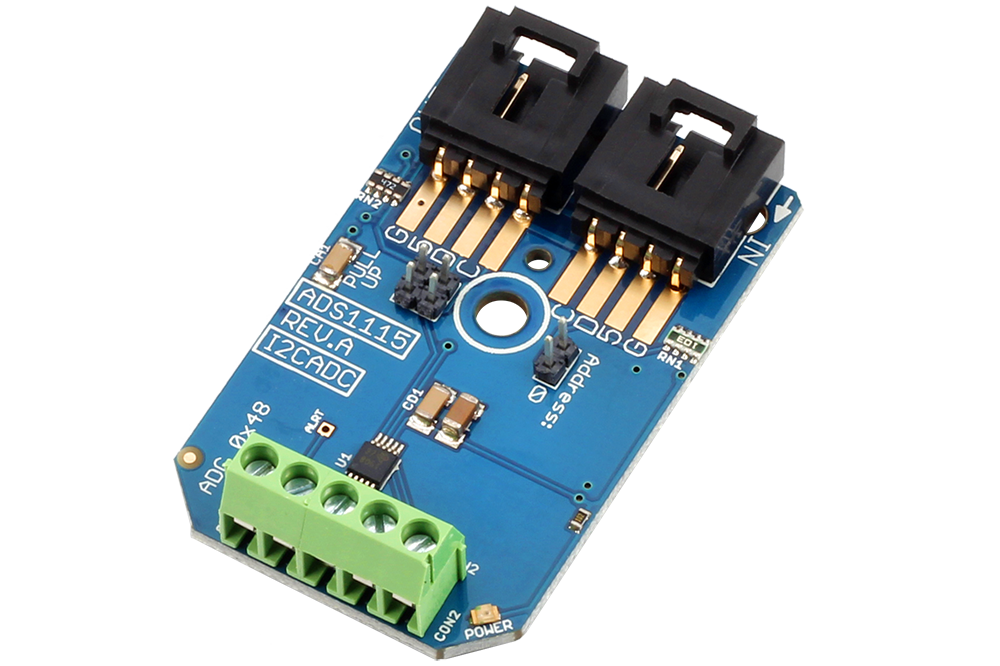

NCD PR1-43 - 아래쪽 단자대가 보이는 아날로그 변환 모듈
아래쪽 단자대가 보이는 아날로그 변환 모듈

구성·옵션

기본 구성과
호스트 어댑터

  • I2C 미니 모듈 1개 — PR2C-3, PR1-44, PR1-43 중 선택하며 3인치(76 mm) 4선 I2C 케이블이 포함됩니다.
  • 호스트 보드용 I2C 쉴드·어댑터 — Arduino, Raspberry Pi 등에 맞춰 별도 구성합니다.
