NCD PR2C-3 ADS1100 16 비트 1 채널 아날로그-디지털 컨버터 I2C 미니 모듈

MODEL
PR2C-3
브랜드
NCD

느린 신호 여러 개를⁣ 주소 8종으로 확장

NCD PR2C-3 ADS1100 16비트 ADC 미니 모듈⁣ 칩 : ADS1100⁣ 분해능 : 16비트⁣ 채널 : 1채널

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2C-3은 ADS1100 칩으로 1채널을 최대 128샘플/초로 변환하는 16비트 아날로그-디지털 변환기(ADC) I2C 미니 모듈입니다. 배터리 전압이나 센서의 아날로그 출력처럼 변화가 느린 신호를 I2C 버스로 읽는 용도에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

프로그래밍 가능한 이득 증폭기(PGA)를 내장해 1·2·4·8배 이득으로 작은 전압 신호를 키워 읽습니다. 공장에서 정해진 고정 주소가 8종이어서, 주소가 다른 모듈을 포트당 최대 8개까지 연결해 채널을 늘립니다.

16비트

65,536단계 분해능

1채널

단일 종단 또는 차동

128샘플/초

최대 변환 속도

주소 8종

포트당 고정 주소 연결

제품 자료

연결 도면과⁣ 샘플 코드

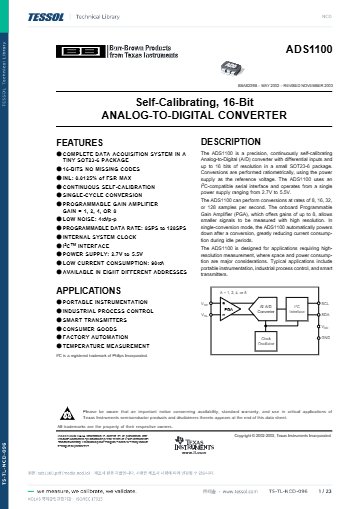

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

16비트

세 모델 공통 분해능

4채널

ADS1115 단일 종단 입력 수

860샘플/초

ADS1114·ADS1115 변환 속도

±4.096VDC

ADS1114·ADS1115 최대 범위

버스 구성

한 포트에 8종까지⁣ PR2C-3 확장

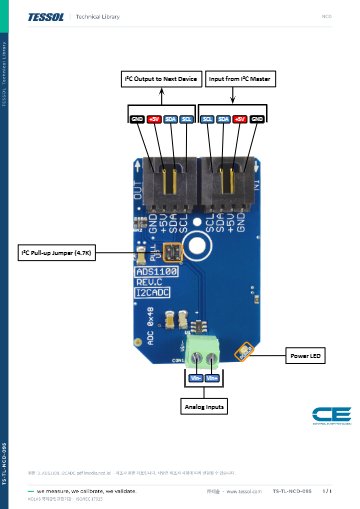

PR2C-3은 I2C 버스 커넥터에서 5VDC를 받아 동작하므로 별도 전원선이 필요 없습니다. 4핀 플러그로 버스에 연결하며, 자체 I2C 포트에서 사용할 때는 온보드 4.7K 풀업 점퍼로 풀업 저항을 선택합니다. 3인치(76 mm) 4선 I2C 케이블이 포함됩니다.

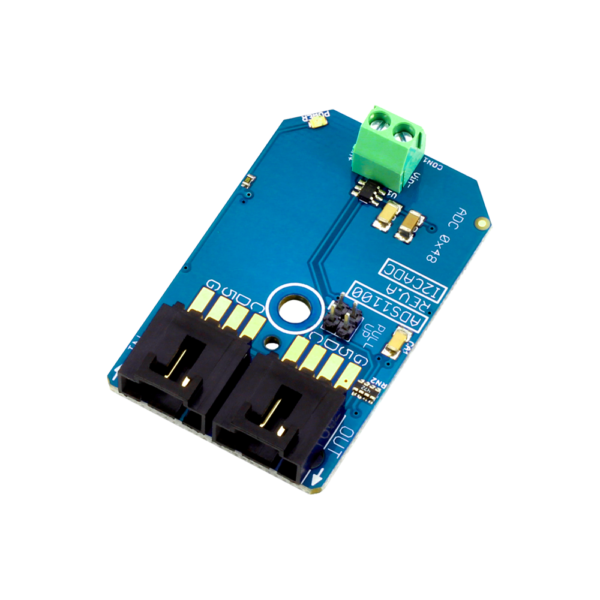

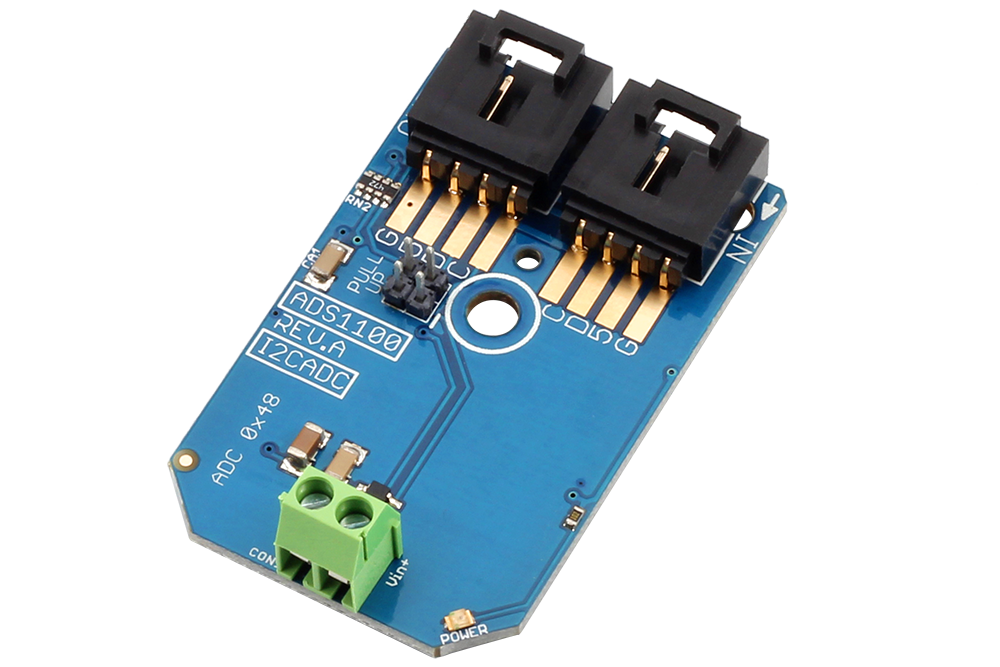

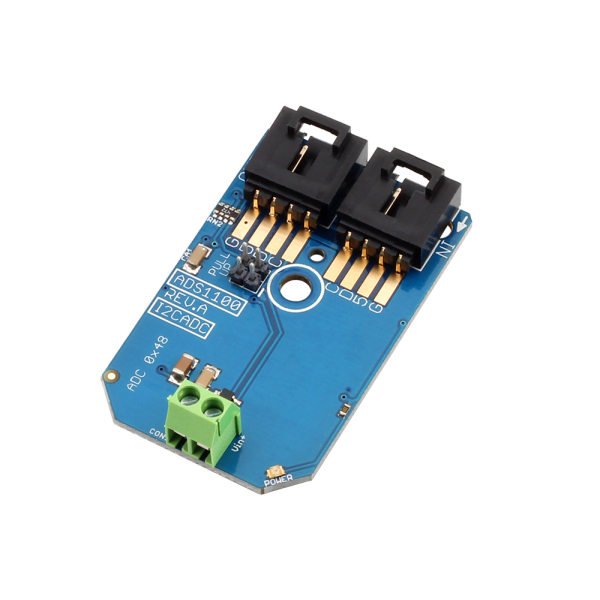

NCD PR2C-3 ADS1100 16 비트 1 채널 아날로그-디지털 컨버터 I2C 미니 모듈 제품 사진

컨트롤러와 케이블 연결

릴레이 컨트롤러의 I2C 포트에 모듈을 케이블로 이어 아날로그 입력을 읽는 구성입니다. 입력 하나를 소프트웨어·하드웨어 구성에 따라 단일 종단이나 차동으로 사용합니다.

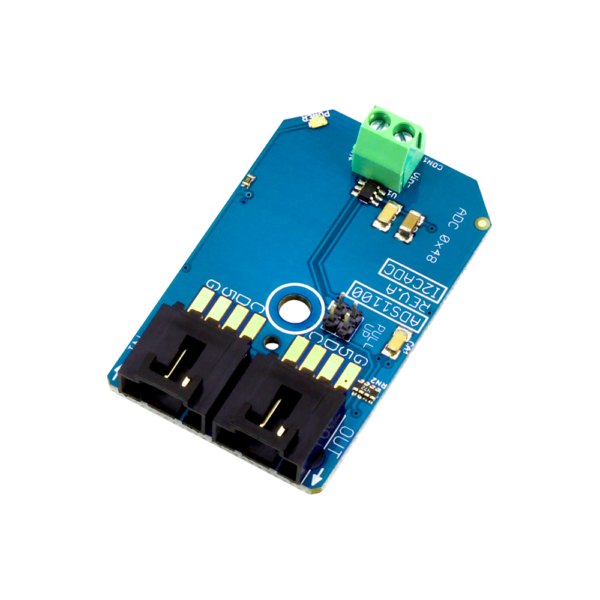

NCD PR2C-3 - 단자대와 I2C 커넥터가 있는 아날로그 변환 모듈
단자대와 I2C 커넥터가 있는 아날로그 변환 모듈

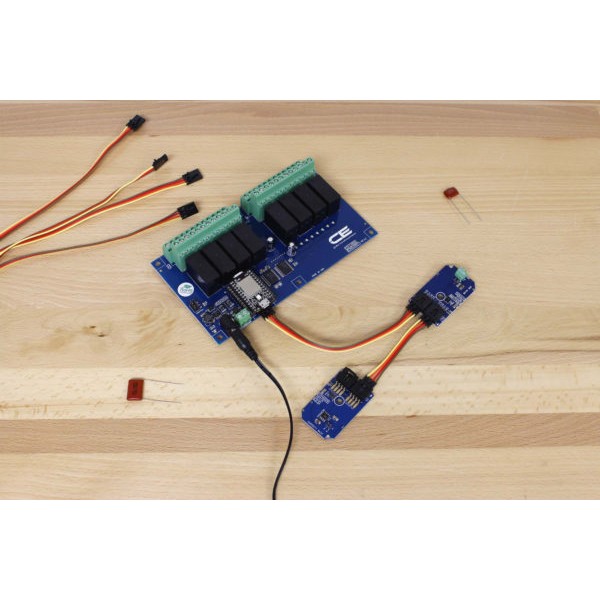

NCD PR2C-3 - 릴레이 컨트롤러에 변환 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 변환 모듈을 케이블로 연결한 모습

입력 방식

PR2C-3 단일 종단·⁣ 차동 입력

핵심 특징현장에서 달라지는 점
16비트 분해능미세한 전압 변화를 65,536단계로 구분해 별도 증폭 회로 없이 읽습니다.
단일 종단·차동 입력접지 기준 신호와 센서 사이의 전압차를 같은 보드에서 측정합니다.
고정 주소 최대 8종주소가 다른 PR2C-3을 포트당 최대 8개까지 연결해 채널을 늘립니다.
5VDC 버스 전원I2C 버스 커넥터에서 전원을 받습니다.

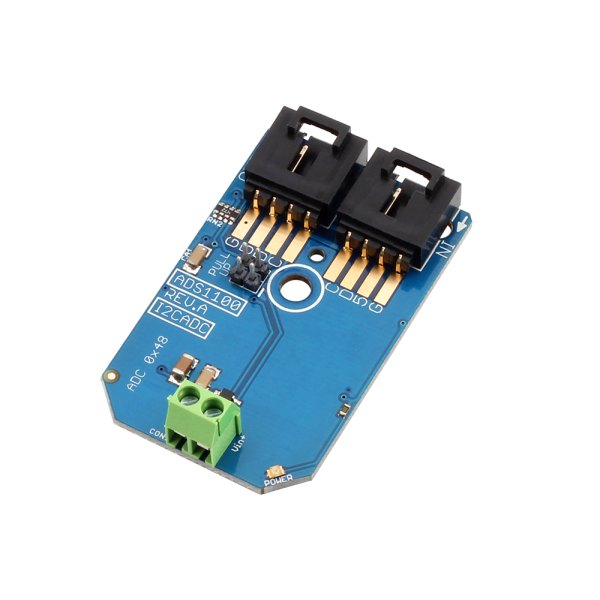

NCD PR2C-3 - 아래쪽 단자대가 보이는 아날로그 변환 모듈
아래쪽 단자대가 보이는 아날로그 변환 모듈

사양

PR2C-3 사양

항목사양
칩ADS1100
분해능16비트
채널1채널
입력 방식단일 종단 또는 차동 (소프트웨어·하드웨어 구성)
이득 증폭기(PGA)1 · 2 · 4 · 8배
입력 범위±VDD/PGA (전원 전압이 기준)
변환 속도8 · 16 · 32 · 128샘플/초 선택 (최대 128샘플/초)
포트당 연결 수고정 주소 최대 8종
통신I2C
전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
동봉 케이블3인치(76 mm) 4선 I2C 케이블

활용 분야

저속 전압 신호를⁣ 수집하는 현장

  • 배터리 전압 모니터링 — 배터리 전압을 16비트로 읽어 충방전 곡선을 기록합니다.
  • 고해상도 센서 모니터링 — 아날로그 출력 센서의 값을 디지털로 변환해 I2C로 수집합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2C-3과⁣ 같은 계열 모델

  • PR1-44 — ADS1114 칩, 860샘플/초로 빠르고 PGA 5단계 지원
  • PR1-43 — ADS1115 칩, 4채널 단일 종단 또는 2채널 차동 입력
